ES5500P - Kapcsoló Edimax - Ingyenes használati útmutató

Terméktípus	Ethernet kapcsoló
Márka	Edimax
Modell	ES5500P
Portok	5 db RJ-45 10/100/1000 Mbps port
Hálózati funkciók	Auto-MDI/MDI-X, automatikus sebességfelismerés
Tápellátás	Hálózati adapter 5V DC, 1A (tartozék)
Méretek (Sz x M x Ma)	230 mm x 140 mm x 35 mm
Súly	600 g
Üzemi hőmérséklet	0 °C és 55 °C között
Üzemi páratartalom	10% és 95% között, nem lecsapódó
LED jelzőfények	PWR (tápellátás), LNK/ACT (kapcsolat/aktivitás), DEBIT (10/100/1000)
Maximális kábelhossz	100 méter (UTP kábel, 5. kategória vagy magasabb)
Karbantartás	Tisztítsa száraz, puha ruhával. Ne használjon folyékony vagy dörzsölő tisztítószereket.
Biztonsági előírások	Ne tegye ki víznek, hőforrásoknak, és ne zárja el a szellőzőnyílásokat.
Pótalkatrészek	Hálózati adapter a gyártótól beszerezhető

Gyakran ismételt kérdések - ES5500P Edimax

Hogyan csatlakoztassam az ES5500P kapcsolót?

Csatlakoztassa a hálózati adaptert a kapcsoló hátuljához, majd csatlakoztassa hálózati eszközeit az RJ-45 portokhoz egyenes vagy keresztezett UTP kábelekkel (az Auto-MDI/MDI-X funkció automatikusan alkalmazkodik).

Mit jelent a PWR jelzőfény?

A PWR (zöld) jelzőfény a tápellátás állapotát mutatja. Folyamatosan világít: tápellátás aktív. Nem világít: nincs áram.

Miért nem világít a LNK/ACT jelzőfény?

Ellenőrizze, hogy a csatlakoztatott eszköz be van-e kapcsolva, a kábel mindkét oldalon megfelelően van-e bedugva, és hogy 5. kategóriás UTP kábelt használ (legfeljebb 100 méter).

Hogyan értelmezzem a DEBIT jelzőfényt?

A DEBIT jelzőfény a port sebességét mutatja: nem világít = 10 Mbps, zöld = 100 Mbps, sárga = 1000 Mbps.

Milyen típusú kábelt használjak?

Használjon UTP (árnyékolatlan csavart érpár) kábelt, amely megfelel az EIA/TIA 568 szabványnak, 5. kategória vagy magasabb. A maximális hossz 100 méter.

Használható keresztezett kábel?

Igen, az Auto-MDI/MDI-X funkció lehetővé teszi az egyenes és keresztezett kábelek használatát is.

Melyek az ajánlott környezeti feltételek?

Telepítse a kapcsolót száraz, nedvességtől védett helyre (10-95% nem lecsapódó), és 0°C és 55°C közötti hőmérsékleten. Kerülje a hőforrásokat.

Hogyan tisztítsam a kapcsolót?

Húzza ki a készüléket, majd tisztítsa meg egy száraz, puha ruhával. Soha ne használjon folyékony vagy dörzsölő tisztítószert.

Mit tegyek, ha a tápellátás jelzőfénye nem világít?

Győződjön meg róla, hogy a hálózati adapter megfelelően van csatlakoztatva a kapcsolóhoz és egy működő konnektorhoz. Ha lehetséges, próbáljon ki egy másik adaptert.

Normális, ha a kapcsoló melegszik?

Enyhe melegedés normális. Győződjön meg arról, hogy a szellőzőnyílások nincsenek elzárva, és a készülék nincs kitéve közvetlen napfénynek vagy hőforrásnak.

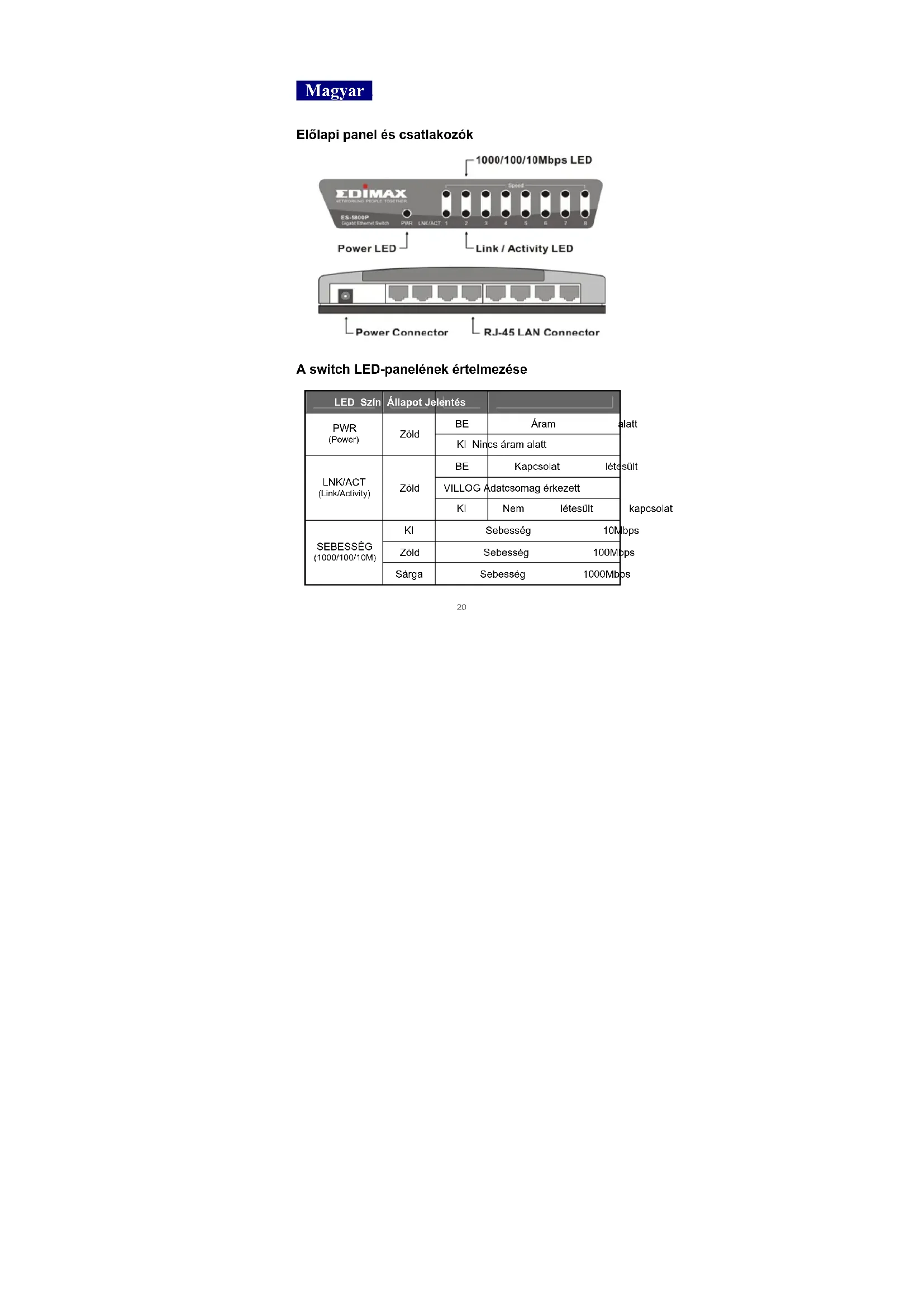

HASZNÁLATI ÚTMUTATÓ ES5500P Edimax

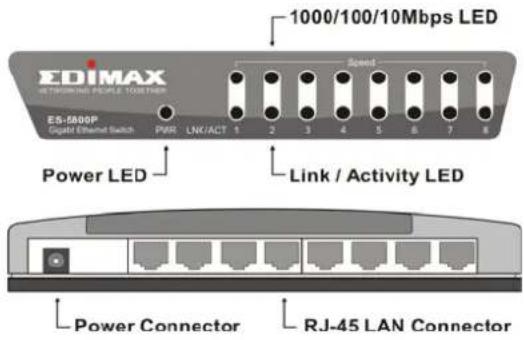

Elolapi panel es csatlakozok
A switch LED-panelének ertelmezse

LED Szín	Állapot Jelentés
PWR(Power)	Zöld	BE	Áram alatt
		KI Nincs áram alatt
LNK/ACT(Link/Activity)	Zöld	BE	Kapcsolat létésült
		VILLOG Adatcsomag érkezett
		KI	Nem létésült
SEBESSEG(1000/100/10M)	KI	Sebesség 10M
	Zöld	Sebesség 100M
	Sárga	Sebesség 1000Mbs

1. Üzemkörnyezet

A switching hub üzemkönyezetenek meg keil feelnie a rendszerkövetelmenyekben meghataroztertékeknek; 0-55°C hörmséklet és 10~95% nem kicsapódo páratartalom.

• Ne helyezzen târgyakat a készülékre.
• Ne akadályozza a keszülk szellözesét.
• Ne helyezze a keszuleket hoforras kozelébe pld. radiator, vagy kozvetlen napsugárzs.

Ovja a keszüléket a viztol és paratol. Ha szükséges, hasznaljon páraelszívót.

2. A keszülek csatlakoztatasa

Az RJ-45 port támogatja az Auto-MDI/MDI-X funkciôt, amellyel egyenes kozvetlen és kereszt (cross-over) kábelekkel is csatlakoztatni lehet a switchet a munkaïlomáshoz, vagy hub-hoz.

Csatlakoztassa a halózati kábelt az RJ-45 porthoz a帽子o panelen és ismetelje meg az eljárast a többi RJ-45 port esetében.

Az UTP halózati kabelnek meg kei feelnie az EIA/TIA 568
specifikacióknak és az 5-ös kategórájú szabványoknak az 100Mbps adatsebességú adatátvitelhez. A kabel maximál hossza UTP kabel esetén a switch és a keszülék között 100 mete lethet.

Ha a halózati kábelt csatlakoztatták a és az eszköz áram alatt van, világit a zöld LNK/ACT LED.

3. Āram alá helyezés

Csatlakoztassa az adaptert a halózati aljzathoz és az egység
hátoldali csatlakozójához és a zöld Power LED világitani
kezd az elolapon.

Hibaelháritas

1. A Power LED nem vilagit

Ellenorizze az adapterkabels a konnektort, valamint a csatlakozas helyesseget.

2. A Link/Activity LED nem világít a 100Mbps eszközhözcsatlakoztatva

Ellenorizze, hogy a halozati eszkoz be legyen kapcsolva.
Ellenorizze a halozati kabelt es annak helyes csallakozasat.
Ellenorizze a halózati kabel tipusát; az UTP kabel legyen kompatibilis az EIA/TIA 568 és Category 5 szabványal.

[!] Ha a hiba továbbra is fennàll, keresse fel kereskedójét.
