Produkttyp	Ethernet-Switch
Marke	Edimax
Modell	ES5500P
Ports	5 RJ-45-Ports 10/100/1000 Mbit/s
Netzwerkfunktionen	Auto-MDI/MDI-X, automatische Geschwindigkeitserkennung
Stromversorgung	Netzteil 5V DC, 1A (inklusive)
Abmessungen (Länge x Tiefe x Höhe)	230 mm x 140 mm x 35 mm
Gewicht	600 g
Betriebstemperatur	0 °C bis 55 °C
Betriebsfeuchtigkeit	10 % bis 95 %, nicht kondensierend
LED-Anzeigen	PWR (Stromversorgung), LNK/ACT (Verbindung/Aktivität), GESCHWINDIGKEIT (10/100/1000)
Maximale Kabellänge	100 Meter (UTP-Kabel Kategorie 5 oder höher)
Wartung	Mit einem trockenen, weichen Tuch reinigen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht Wasser, Wärmequellen aussetzen und Lüftungsöffnungen nicht blockieren.
Ersatzteile	Netzteil beim Hersteller erhältlich

Häufig gestellte Fragen - ES5500P Edimax

Wie schließe ich den Switch ES5500P an?

Schließen Sie das Netzteil an der Rückseite des Switches an und verbinden Sie Ihre Netzwerkgeräte mit den RJ-45-Ports über gerade oder gekreuzte UTP-Kabel (die Auto-MDI/MDI-X-Funktion passt sich automatisch an).

Was bedeutet die LED PWR?

Die PWR-LED (grün) zeigt den Status der Stromversorgung an. Leuchtet dauerhaft: Stromversorgung aktiv. Aus: Kein Strom.

Warum leuchtet die LNK/ACT-LED nicht?

Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist, das Kabel auf beiden Seiten fest eingesteckt ist und Sie ein UTP-Kabel der Kategorie 5 (maximal 100 Meter) verwenden.

Wie interpretiere ich die GESCHWINDIGKEIT-LED?

Die GESCHWINDIGKEIT-LED zeigt die Portgeschwindigkeit an: Aus = 10 Mbit/s, Grün = 100 Mbit/s, Gelb = 1000 Mbit/s.

Welchen Kabeltyp soll ich verwenden?

Verwenden Sie ein UTP-Kabel (ungepaartes verdrilltes Leiterpaar) gemäß Norm EIA/TIA 568, Kategorie 5 oder höher. Die maximale Länge beträgt 100 Meter.

Kann man ein gekreuztes Kabel verwenden?

Ja, die Auto-MDI/MDI-X-Funktion ermöglicht die Verwendung sowohl von geraden als auch gekreuzten Kabeln.

Was sind die empfohlenen Umgebungsbedingungen?

Installieren Sie den Switch an einem trockenen Ort, geschützt vor Feuchtigkeit (10-95% nicht kondensierend) und bei einer Temperatur zwischen 0°C und 55°C. Vermeiden Sie Wärmequellen.

Wie reinige ich den Switch?

Trennen Sie das Gerät vom Stromnetz und reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie niemals Flüssigkeiten oder scheuernde Reinigungsmittel.

Was tun, wenn die Betriebs-LED aus bleibt?

Stellen Sie sicher, dass das Netzteil richtig am Switch und an einer funktionierenden Steckdose angeschlossen ist. Versuchen Sie gegebenenfalls ein anderes Netzteil.

Wird der Switch normal warm?

Eine leichte Wärmeentwicklung ist normal. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind und das Gerät nicht direkter Sonneneinstrahlung oder einer Wärmequelle ausgesetzt ist.

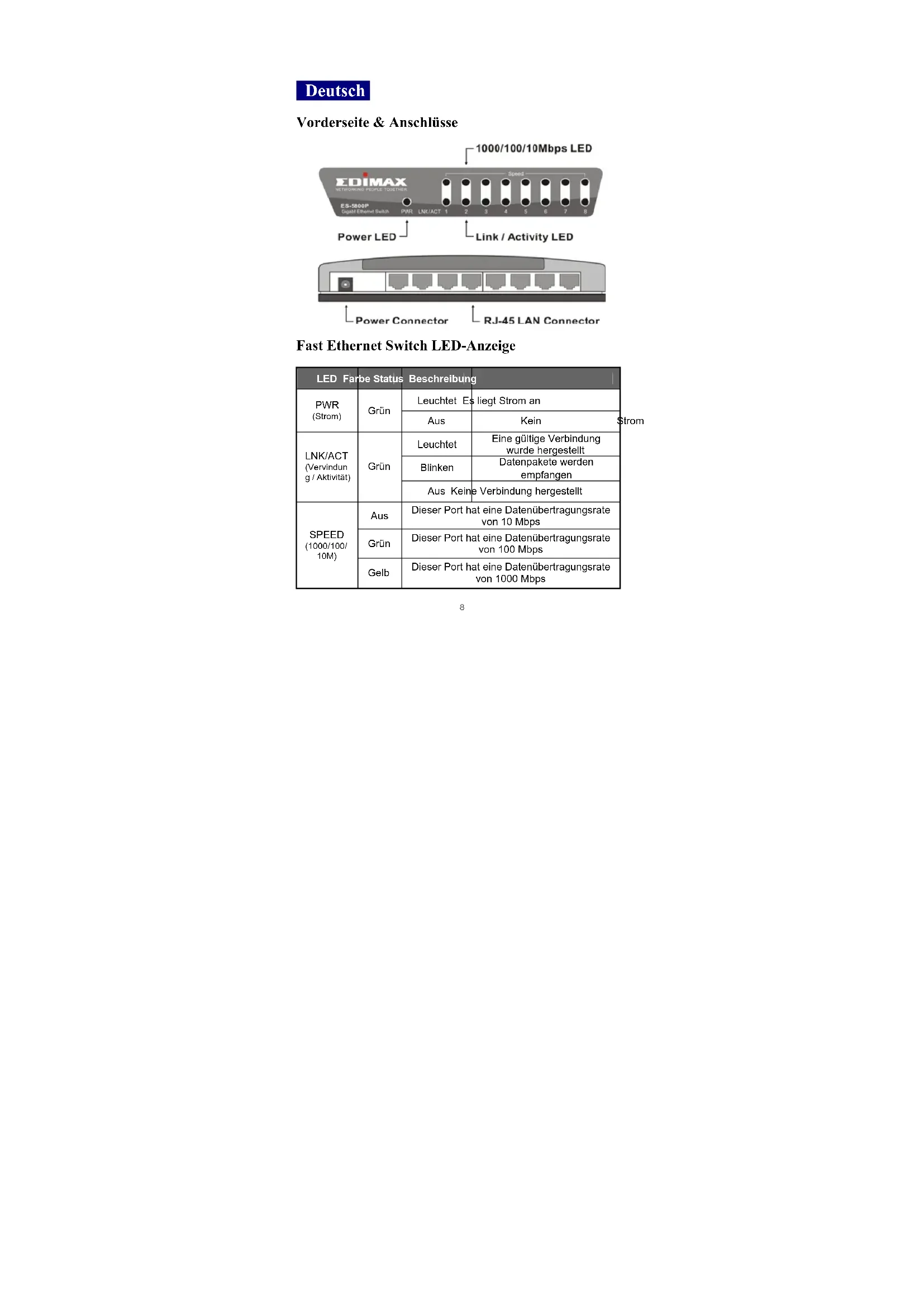

BEDIENUNGSANLEITUNG ES5500P Edimax

Fast Ethernet Switch LED-Anzeige

LED Farbe Status		Beschreibung
PWR (Strom)	Grün	Leuchtet Es liegt Strom an
		Aus	Kein
LNK/ACT (Verbindung / Aktivität)	Grün	Leuchtet	Eine gültige Verbindung wurde hergestellt
		Blinken	Datenpakete werden empfangen
		Aus Keine Verbindung hergestellt
SPEED (1000/100/10M)	Aus	Dieser Port hat eine Datenübertragungsrate von 10 Mbps
	Grün	Dieser Port hat eine Datenübertragungsrate von 100 Mbps
	Gelb	Dieser Port hat eine Datenübertragungsrate von 1000 Mbps

1. Betriebsumgebung

Bei der Installation und beim Betrieb these Switching-Hubs mussen die vorgeschreibenbenen Grenzen für Betriebstemperatur (0 - 55^) und Luftfeuche (10 95% keine Kondensation) eingehalten werden.

• Stellen Sie keine Gegenstände auf das Gerät.
• Blockieren Sie die Entlüftungsöffnungen an den Seiten des Geräts nicht.
• Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Heizkorpmn und Heizstrahlern auf und vermeiden Sie direkte Sonneneinstrahlung.

Sorgen Sie davon, dass kein Wasser oder Feuchtigkeit in das Gerät eindringen kann. Wenn notwendig, sollen Sie zur Reduzierung der Luftfeuchtigkeit einen Entfeuchter einseten.

2. Anschluss an Netzwerkgeräte

Die RJ45-Ports des Switches unterstützen die Auto-MDI/MDI-X-Funktion. Deshalb ist es möglich, diesen Switch mit Straight-Through- oder Crossover-Kabeln an einen Arbeitsplatzrechner oder Hub anzuschlieben.

Verbinden Sie ein Ende des Netzwerkkabels mit einem RJ45-Port auf der Rückseite, und verbinden Sie das andere Ende des Netzwerkkabels mit dem RJ45-Port des Netzwerkgeräts. Die Vorgehensweise beim Anschlieben ist bei allen RJ45-Ports des Switches möglich.

Die UTP-Netzwerkkabel mussen den Spezifikationen für EIA/TIA 568 und dem Kategorie 5-Standard für Datenübertragungen mit 100 Mbps entsprechen. Maximale Länge: Bei einem UTP-Kabel beträgt die max. Länge zwischen dem Switch und dem angeschlossenen Gerät 100 Meter.

Wenn das Netzwerkkabel an beiden Enden verbunden und

das angeschlossene Netzwerkgerät angeschaltet ist, sollte die grüne LNK/ACT-LED leuchten.

3. Anschluss der Stromversorgung

Schlieben Sie das Netzgerät an den Netzanschluss auf der Rückseite des Gerats an; die grüne Betriebs-LED auf der Vorderseite sollen aufleuchten.

Fehlersuche

1. Die Betriebs-LED leuchtet nicht

• Überprüfen Sie, ob das Netzkabel richtig mit dem externen Netzgerät und der Steckdose verbunden ist. Stellen Sie sicher, dass der DC-Netzstecker fest in die Steckdose des Switches gesteckt ist.

2. Link/Activity leuchtet nicht, wenn ein Gerät mit 100 Mbps angeschlossen ist

• Überprüfen Sie den Netzschalter des Netzwerkgeräts, welches an den Switch angeschlossen ist; stellen Sie sicher, dass dieser AN ist.
• Überprüfen Sie das Netzwerkkabel; stellen Sie sicher, dass es richtig an den Switch und das Netzwerkgerät angeschlossen ist.
• Überprüfen Sie das Netzwerkkabel; stellen Sie sicher, dass das UTP-Kabel den Spezifikationen für EIA/TIA 568 und der Kategorie 5 entspricht.

[!] Wenden Sie sich an ihren Handlcr, wenn Sie das Problem nicht losen konnen.
