Tipo de produto	Switch Ethernet
Marca	Edimax
Modelo	ES5500P
Portas	5 portas RJ-45 10/100/1000 Mbps
Funções de rede	Auto-MDI/MDI-X, detecção automática de velocidade
Alimentação	Adaptador de energia 5V DC, 1A (incluso)
Dimensões (L x P x A)	230 mm x 140 mm x 35 mm
Peso	600 g
Temperatura de operação	0 °C a 55 °C
Umidade de operação	10% a 95% sem condensação
Indicadores LED	PWR (alimentação), LNK/ACT (conexão/atividade), VELOCIDADE (10/100/1000)
Comprimento máximo do cabo	100 metros (cabo UTP categoria 5 ou superior)
Manutenção	Limpe com um pano seco e macio. Não use produtos líquidos ou abrasivos.
Instruções de segurança	Não exponha à água, fontes de calor nem obstrua as aberturas de ventilação.
Peças de reposição	Adaptador de energia disponível junto ao fabricante

Perguntas frequentes - ES5500P Edimax

Como conectar o switch ES5500P?

Conecte o adaptador de energia na parte traseira do switch e ligue seus dispositivos de rede às portas RJ-45 usando cabos UTP retos ou cruzados (a função Auto-MDI/MDI-X se adapta automaticamente).

O que significa o indicador PWR?

O indicador PWR (verde) indica o estado da alimentação. Aceso fixo: alimentação ativa. Apagado: sem corrente.

Por que o indicador LNK/ACT não acende?

Verifique se o dispositivo conectado está ligado, se o cabo está bem encaixado em ambos os lados e se você está usando um cabo UTP categoria 5 (máximo 100 metros).

Como interpretar o indicador VELOCIDADE?

O indicador VELOCIDADE indica a velocidade da porta: apagado = 10 Mbps, verde = 100 Mbps, amarelo = 1000 Mbps.

Que tipo de cabo usar?

Use um cabo UTP (par trançado não blindado) conforme a norma EIA/TIA 568, categoria 5 ou superior. O comprimento máximo é de 100 metros.

Pode-se usar um cabo cruzado?

Sim, a função Auto-MDI/MDI-X permite usar indistintamente um cabo reto ou cruzado.

Quais são as condições ambientais recomendadas?

Instale o switch em local seco, protegido da umidade (10-95% sem condensação) e em temperatura entre 0°C e 55°C. Evite fontes de calor.

Como limpar o switch?

Desconecte o aparelho e limpe-o com um pano macio e seco. Nunca use líquido ou produto abrasivo.

O que fazer se o indicador de energia permanecer apagado?

Certifique-se de que o adaptador de energia está corretamente conectado ao switch e a uma tomada elétrica funcional. Tente outro adaptador se possível.

O switch aquece normalmente?

Um leve aquecimento é normal. Certifique-se de que as aberturas de ventilação não estão obstruídas e que o aparelho não está exposto ao sol direto ou a uma fonte de calor.

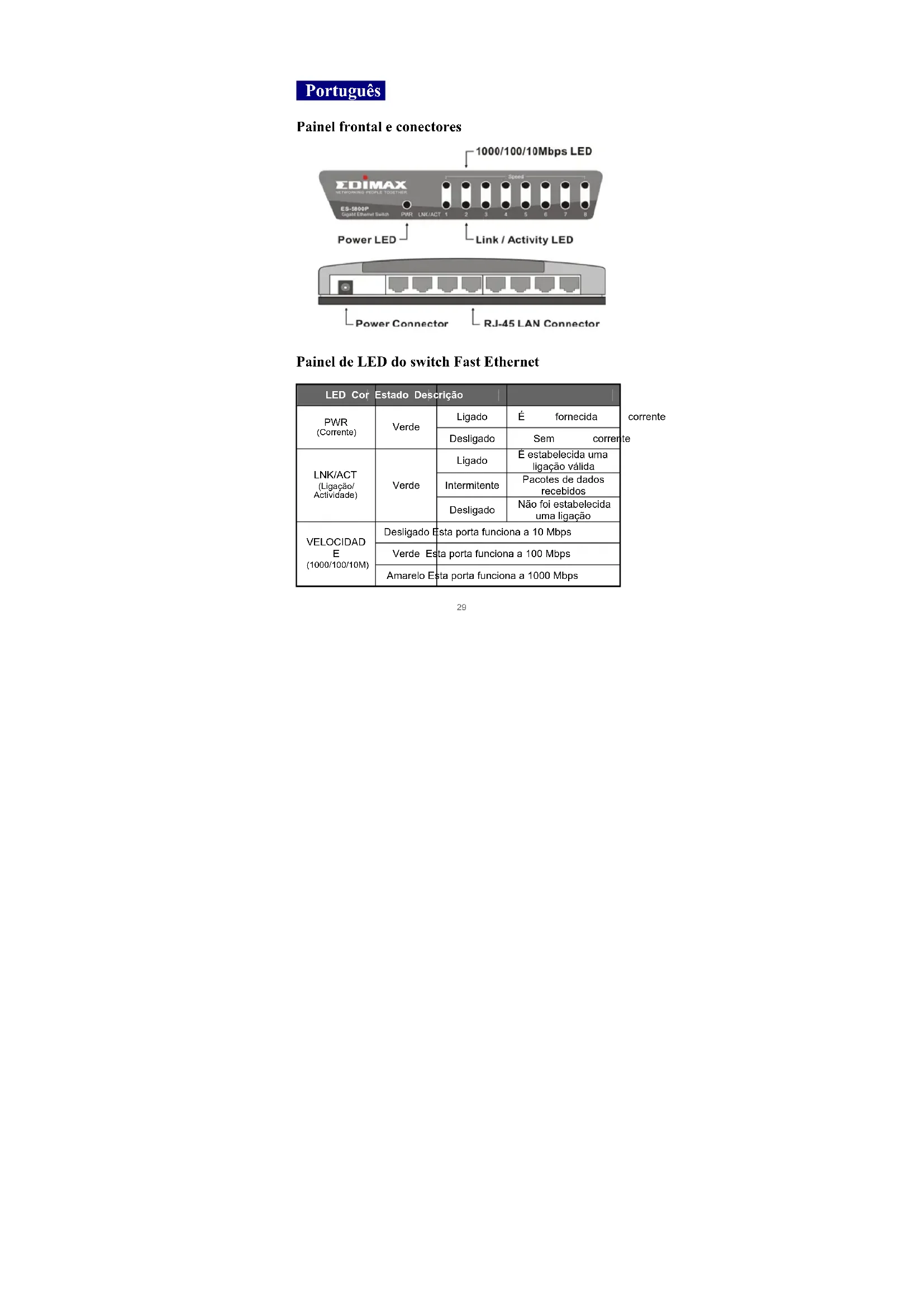

MANUAL DE UTILIZADOR ES5500P Edimax

LED Cor	Estado Descrição
PWR (Corrente)	Verde	Ligado	É fornecida corrente
		Desligado	Sem corrente
LNK/ACT (Ligação/ Actividade)	Verde	Ligado	É estabelecida uma ligação padriva
		Intermitente	Pacotes de dados recebidos
		Desligado	Não sei estabelecida uma ligação
VELOCIDADE (1000/100/10M)	Desligado于此 porta funcaoa a 10 Mbps
	Verde于此 porta funcaoa a 100 Mbps
	Amarelo于此 porta funcaoa a 1000 Mbps

Este switching hub delve ser instalado e'utilizzato de acordo com os limites de temperatura de funciona (32-131°F) e de humidade (10~95% sem condensacao) espécificados.

• Nāo coloque objectos em cima do aparelho.
• Não obtrua os orificios de ventilação nas partes laterais do aparelho.
• Não posicao o aparecido perto de fontes de calor, mais como aquecudos, radiadores não o coloque sob exposacao directa do sol.

Evite a entrada de agua ehumidade no interior do aparelho. Se necessario, utilize um desumidificador para diminuir a humidade.

2. Ligação a dispositivos de rede

As portas RJ-45 no switch suportam a funcão Auto-MDI/MDI-X, que permité'utilizar cabos straight-through ou cross-over para ligar este switch à estação de trabalho ou ao hub.

Ligue uma extremidade do cabo de rede à porta RJ-45 no painel posterior e ligue a outras extremidade do cabo de rede à porta RJ-45 no disposicao de rede. Siga o mesmo procedimento para ligar todas as portas RJ-45 do switch.

Os cabos de rede UTP devem estar em conformidade com as espécicasoes EIA/TIA 568 e com a norma Categoria 5 para transmissao de dados de 100 Mbps. Comprimento maximo: 100 metros, entre o switch e o dispositoo ligado, utilizingo o cabo UTP.

Assim que o cabo de rede estiver ligado a umbas as extremidades e o dispositivo de rede ligado estiver Activate, o LED LNK/ACT LED verde deve acender-se.

3. Ligação à corrente

Ligue o adaptordo corrente ao conector de corrente nopainel posterior do aparelho; o LED de corrente verde nopainel frontal deve acender-se.

Resolução de problemas

1. O LED de corrente não se acende

• Verifique se o cabo de alimentacao está devidamente ligado ao adaptorado de corrente externo e a tomada de corrente. Certificque-se de que a ficha de corrente CC está ligada com firmeza na tomada de corrente do switch.

2. Os LED Ligação/Actividade não se acendem ao ligar o disposítivo de 100 Mbps

• Verifique se o interruptor de corrente do disposicao de rede está ligado ao switch; certificque-se de que está na posicao ON (Ligado).
• Verifique o cabo de rede; certifique-se de que está devidamente ligado ao switch e ao disposicao de rede.
• Verifique o cabo de rede; certifique-se de que os cabos UTP está em conformidade com as espécificações EIA/TIA 568 e Categoria 5.

[!] Se o problema persistir, contacte o seu fornecedor.
