ES5500P - Interruttore Edimax - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch Ethernet
Marca	Edimax
Modello	ES5500P
Porte	5 porte RJ-45 10/100/1000 Mbps
Funzioni di rete	Auto-MDI/MDI-X, rilevamento automatico della velocità
Alimentazione	Adattatore di rete 5V DC, 1A (incluso)
Dimensioni (L x P x A)	230 mm x 140 mm x 35 mm
Peso	600 g
Temperatura di funzionamento	0 °C a 55 °C
Umidità di funzionamento	10 % a 95 % senza condensa
Spie LED	PWR (alimentazione), LNK/ACT (collegamento/attività), VELOCITÀ (10/100/1000)
Lunghezza massima del cavo	100 metri (cavo UTP categoria 5 o superiore)
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare prodotti liquidi o abrasivi.
Istruzioni di sicurezza	Non esporre ad acqua, fonti di calore, né ostruire le aperture di ventilazione.
Pezzi di ricambio	Adattatore di rete disponibile presso il produttore

Domande frequenti - ES5500P Edimax

Come collegare lo switch ES5500P?

Collegate l'adattatore di rete sul retro dello switch, quindi collegate i dispositivi di rete alle porte RJ-45 utilizzando cavi UTP dritti o incrociati (la funzione Auto-MDI/MDI-X si adatta automaticamente).

Cosa significa la spia PWR?

La spia PWR (verde) indica lo stato dell'alimentazione. Accesa fissa: alimentazione attiva. Spenta: nessuna corrente.

Perché la spia LNK/ACT non si accende?

Verificate che il dispositivo collegato sia alimentato, che il cavo sia ben inserito da entrambi i lati e che utilizziate un cavo UTP categoria 5 (massimo 100 metri).

Come interpretare la spia VELOCITÀ?

La spia VELOCITÀ indica la velocità della porta: spenta = 10 Mbps, verde = 100 Mbps, gialla = 1000 Mbps.

Che tipo di cavo utilizzare?

Utilizzate un cavo UTP (doppino non schermato) conforme alla norma EIA/TIA 568, categoria 5 o superiore. La lunghezza massima è di 100 metri.

Si può usare un cavo incrociato?

Sì, la funzione Auto-MDI/MDI-X permette di utilizzare indifferentemente un cavo dritto o incrociato.

Quali sono le condizioni ambientali consigliate?

Installate lo switch in un luogo asciutto, al riparo dall'umidità (10-95% senza condensa) e a una temperatura tra 0°C e 55°C. Evitate fonti di calore.

Come pulire lo switch?

Scollegate l'apparecchio, quindi pulitelo con un panno morbido e asciutto. Non utilizzate mai liquidi o prodotti abrasivi.

Cosa fare se la spia di alimentazione rimane spenta?

Assicuratevi che l'adattatore di rete sia correttamente collegato allo switch e a una presa elettrica funzionante. Provate un altro adattatore se possibile.

Lo switch si riscalda normalmente?

Un leggero calore è normale. Assicuratevi che le aperture di ventilazione non siano ostruite e che l'apparecchio non sia esposto alla luce solare diretta o a una fonte di calore.

MANUALE UTENTE ES5500P Edimax

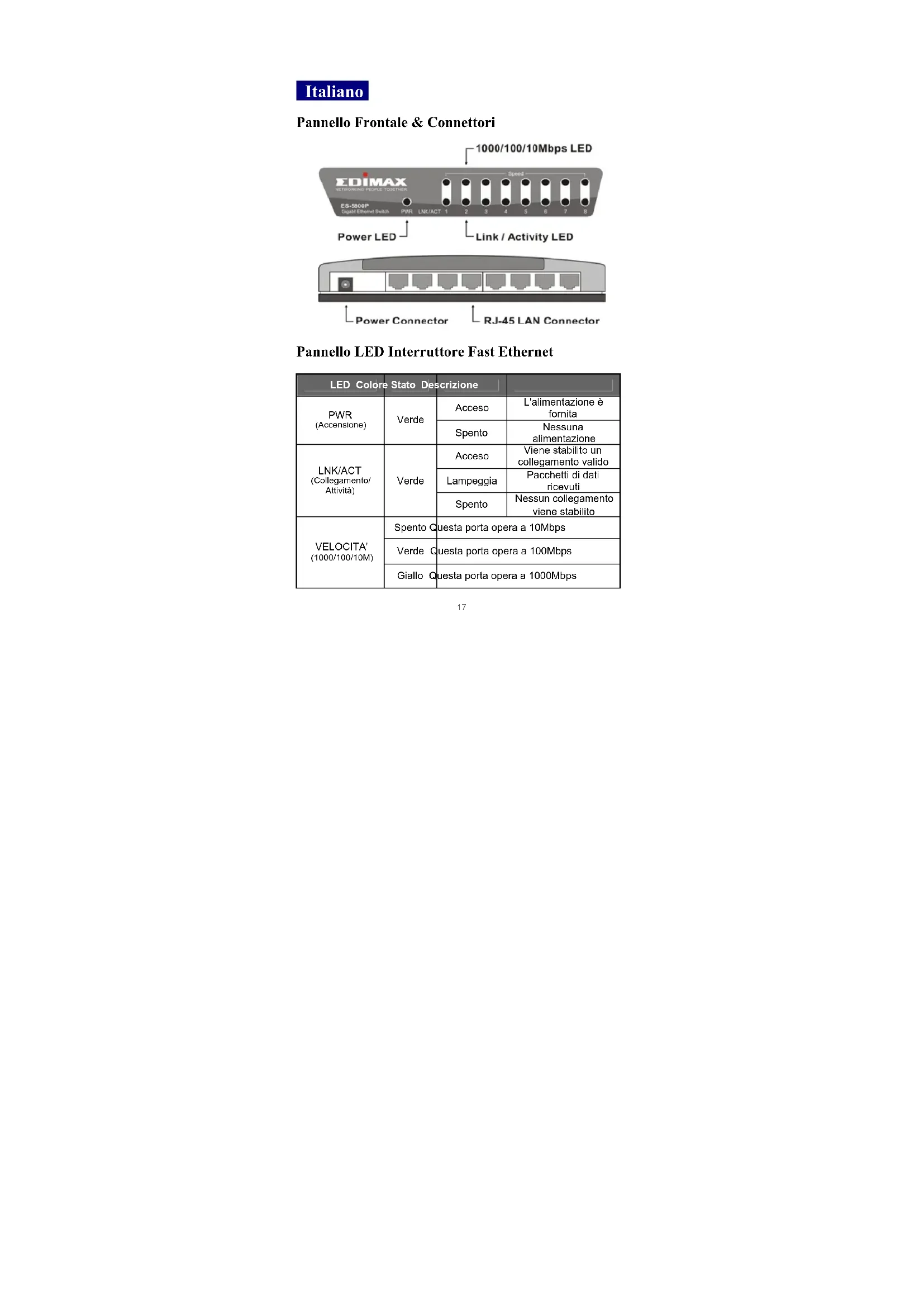

Pannello Frontale & Connettori

Pannello LED Interruttore Fast Ethernet

LED Colore	Stato	Descrizione
PWR(Accensione)	Verde	Acceso	L'alimentazione è fornita
		Spento	Nessuna alimentazione
LNK/ACT(Collegamento/ Attività)	Verde	Acceso	Viene stabilito un collegamento valido
		Lampeggia	Pacchetti di dati ricevuti
		Spento	Nessun collegamento viene stabilito
VELOCITA' (1000/100/10M)	Spento	Questa porta opera a 10Mbps
	Verde	Questa porta opera a 100Mbps
	Giallo	Questa porta opera a 1000Mbps

1. Ambiente di Funzionamento

Questo centro di commutazione deve essere installato e adoperato entro i limiti della temperatura di funzionamento specificata (32 - 131^) e umidità (10 95%) Senza condensa).

Non posizionare oggetti sull'unita.
Non ostruire nessun foro di ventilazione ai lati dell'unità.
Non posizionare l'unita vicino o nei pressi di alcuna fonte di calore, come stufe, termosifoni o esposizione diretta al sole.

Impedire l'entrata dell'acqua e umidità nell'sunità. Se necessario, usare un deumidificatore per ridurre l'umidità.

2. Collegamento ai dispositivi di rete

Le porte RJ-45 sull'interruttore supportano la funzione Auto-MDI/MDI-X che permette di utilizzare tipi di cavi dritti o incrociati per collegare quello interrettore alla stazione di lavoro o centro.

Collegare un'estremità del cavo di rete alla porta RJ-45 sul pannello posteriore, e collegare l'altra estremità del cavo di rete alla porta RJ-45 sul dispositivo di rete.Seguire la stessa procedura per collegare tutte le porte RJ-45 dell'interruttore.

I cavi di rete UTP devono essere conformi alle specifiche EIA/TIA 568 e alla Categoria 5 standard per la trasmissione dei dati 100Mbps. Lunghezza massima: usando il cavo UTP, tra l'interruttore e il dispositivo connesso è 100 metri (300ft).

Una volta che il cavo di rete è collegato a entrambé le estremità e il dispositorio di rete fissato è acceso, il LED LNK/ACT verde dovrebbe essere illuminato.

3. Collegamento dell'accensione

Collegare l'adattatore di accensione al connettore di alimentazione sul pannello posteriore dell'unità; Il LED di Accensione verde sul pannello frontale dovrebbe essere illuminato.

Risoluzione dei problemi

1. II LED di accensione non è illuminato

• Verificare che il cavo di alimentazione sia collegato correttamente all'adattatore di alimentazione esterno e alla presa di alimentazione. Assicurarsi che la presa di alimentazione CD sua inserta saldamente nella presa di alimentazione dell'interruttore.

2. Il Collegamento/Attività non viene illuminato quando viene collegato al dispositivo 100Mbps

• Verificare l'interruttore di alimentazione del disposivo di rete fissato all'interruttore; assicurarsi che sua acceso.
• Verificare il cavo di rete; assicurarsi che sua collegato correttamente all'interruttore e al dispositorio di rete.
• Verificare il cavo di rete; assicurarsi che i cavi UTP siano conformi a EIA/TIA 568 e alla specifica di Categoria 5.

[!] Contattare il rivenditore se il problema persistsente.
