ES5844P - Interruttore Edimax - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch Fast Ethernet 8 porte con 4 porte PoE
Marca	Edimax
Modello	ES5844P
Dimensioni (L x P x A)	220 x 130.5 x 44 mm
Alimentazione	AC 100-240V, 50-60Hz, consumo max 65W (PoE attivo) / 4W (senza PoE)
Standard di rete	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Numero di porte	8 porte RJ-45 10/100 Mbit/s (4 porte PoE)
PoE (Power over Ethernet)	Sì, conforme IEEE 802.3af, potenza max 15.4W per porta sulle porte 1 a 4
Metodo di commutazione	Store-and-Forward
Tabella indirizzi MAC	Fino a 1K (1024) indirizzi
Memoria buffer	96 Ko
Controllo di flusso	IEEE 802.3x (full-duplex), back pressure (half-duplex)
Auto-negociazione e MDI/MDI-X	Sì, su tutte le porte
Indicatori LED	Alimentazione (verde), PoE attivo (verde, porte 1-4), Collegamento/Attività (verde), 10/100 Mbps (verde per 100M)
Temperatura di funzionamento	0°C a 40°C
Umidità di funzionamento	10% a 90% (senza condensa)
Conformità	FCC Classe A, CE
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Protezione contro i cortocircuiti e rilevamento automatico di interruzione di corrente con il dispositivo alimentato (PD)
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare il supporto tecnico Edimax per qualsiasi riparazione.

Domande frequenti - ES5844P Edimax

Come installare lo switch Edimax ES5844P ?

Lo switch è Plug-and-Play: collegare il cavo di alimentazione, quindi connettere i propri dispositivi di rete (PC, server, AP) alle porte RJ-45 utilizzando cavi Cat.5 o superiori. Le porte si adattano automaticamente (auto-negociazione e MDI/MDI-X).

Quali dispositivi posso alimentare tramite PoE ?

Le porte 1 a 4 forniscono alimentazione PoE conforme IEEE 802.3af (fino a 15.4W per porta). È possibile collegare punti di accesso wireless, telefoni VoIP o telecamere IP compatibili PoE.

Come interpretare gli indicatori LED ?

L'indicatore Alimentazione (verde) indica l'accensione. Per ogni porta 1-4, l'indicatore PoE (verde) si accende quando l'alimentazione PoE è attiva. L'indicatore Collegamento/Attività (verde) è fisso per una connessione corretta, lampeggia in caso di traffico. L'indicatore 10/100M (verde) si accende per 100 Mbps, si spegne per 10 Mbps.

Posso utilizzare cavi incrociati o dritti ?

Sì, lo switch supporta il cablaggio auto-incrociato (MDI/MDI-X) su tutte le porte. È possibile utilizzare indifferentemente cavi dritti o incrociati.

Qual è la potenza totale massima erogata dal PoE ?

La potenza totale massima è di 65 W quando le 4 porte PoE alimentano dispositivi da 15.4 W ciascuno. Senza dispositivi PoE, il consumo è di circa 4 W.

Questo switch è compatibile con dispositivi non PoE ?

Sì, le porte 5 a 8 sono porte standard non PoE. Inoltre, le porte 1 a 4 funzionano come normali porte Ethernet se il dispositivo collegato non è PoE. Non viene causato alcun danno.

Qual è la distanza massima di cablaggio ?

La distanza massima tra lo switch e un dispositivo è di 100 metri per un cavo UTP Categoria 5 o superiore.

Come pulire lo switch ?

Scollegare l'apparecchio. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare prodotti liquidi, aerosol o panni abrasivi.

Lo switch deve essere installato in un rack ?

Il modello ES5844P è uno switch da scrivania compatto (220x130.5x44 mm). Può essere posizionato su una superficie piana o montato a parete utilizzando fissaggi adatti (non inclusi). Non è progettato per il montaggio in rack standard.

Cosa fare in caso di guasto o malfunzionamento ?

Verificare prima i cavi e gli indicatori. Ripristinare l'apparecchio scollegandolo/ricollegandolo. Se il problema persiste, contattare il supporto tecnico Edimax. L'apparecchio non contiene parti riparabili dall'utente.

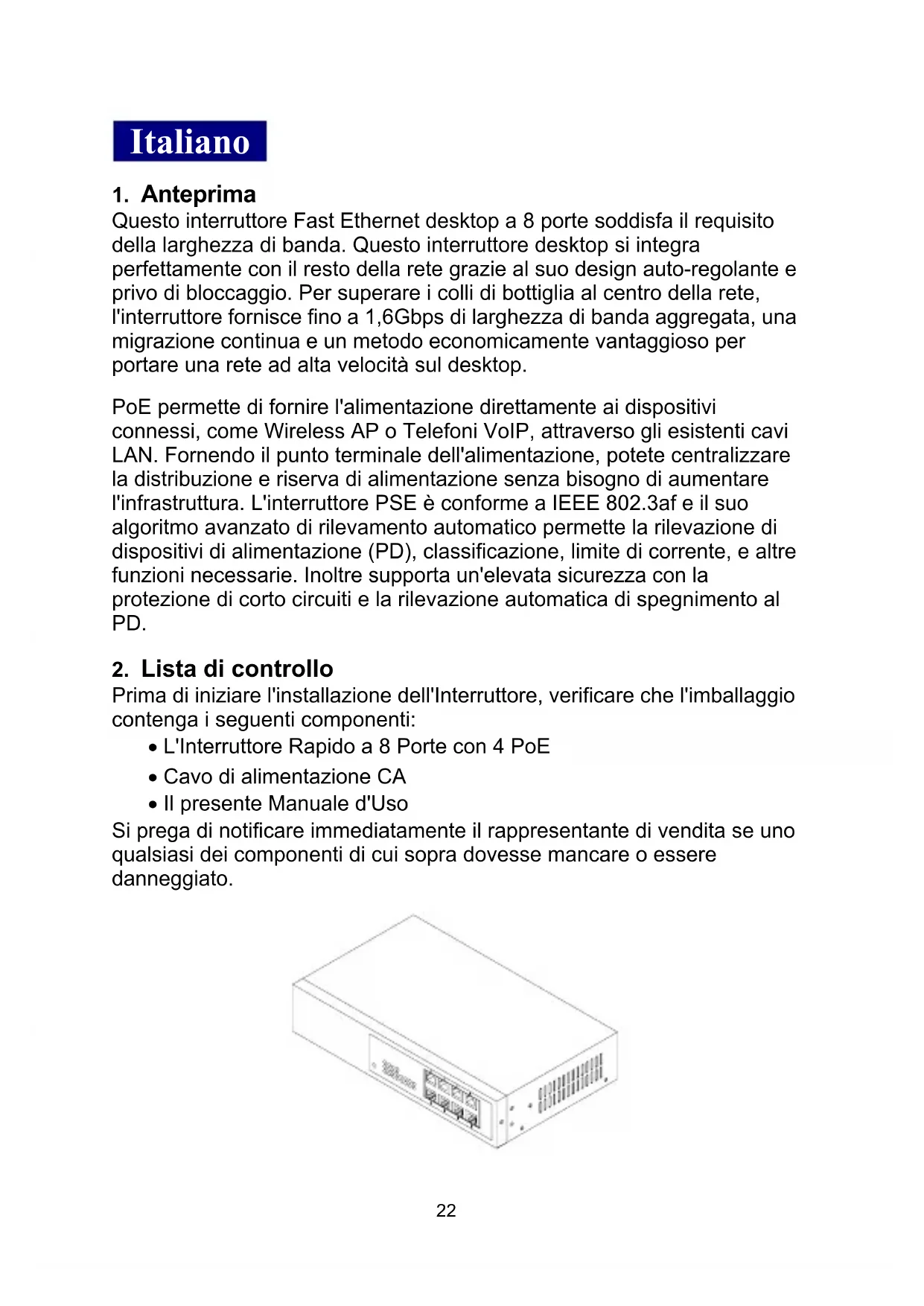

MANUALE UTENTE ES5844P Edimax

Questo interruptatore Fast Ethernet desktop a 8 porte soddisfa il requisito della larghezza di banda. Questo interruptatore desktop si integra perfettamente con il resto della rete grazie al suo design auto-regolante e privo di bloccaggio. Per superare i colli di bottiglia al centro della rete, l'interruptore fornisce fino a 1,6Gbps di larghezza di banda aggregata, una migrazione continua e un tipo economicamentevantaggioso per portare una rete ad alta velocità sul desktop.

PoE permette di fornire l'alimentazione direttamente ai dispositivi connessi, come Wireless AP o Telefoni VoIP,attraverso gli esistenti cavi LAN. Forndo il punto terminale dell'alimentazione, potete centralizzare la distribuzione e riserva di alimentazione senza bisogno di aumento l'infrastruttura. L'interruttore PSE è conforme a IEEE 802.3af e il suo algo itmo avanzato di rilevamento automatico permette la rilevazione di dispositivi di alimentazione (PD), classificazione, limite di corrente, e altri funzioni necessarie. Inoltre supporta un'elevata sicurezza con la protezione di corto circuiti e la rilevazione automatica di spegnimento al PD.

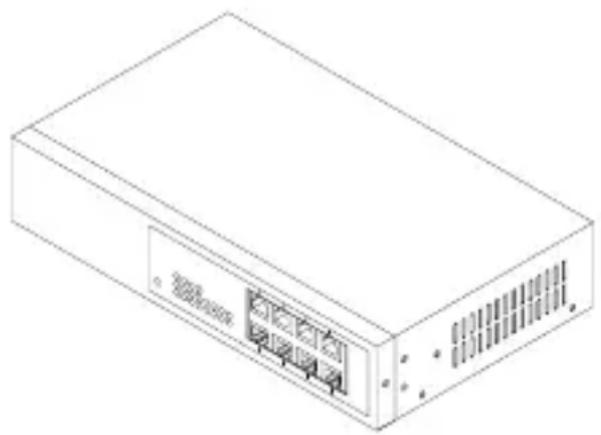

2. List di controllo

Prima di iniziare l'installazione dell'Interruttore, verificare che l'imballaggio contenga i seguenti componenti:

• L'Interruttore Rapido a 8 Porte con 4 PoE
• Cavo di alimentazione CA
  Il presente Manuale d'Uso

Si prega di notificare immediatamente il rappresentante di vendita se uno qualsiasti dei componenti di cui sopra dovesse mancare o essere danneggiato.

3. Installazione dell'Interruttore

Con il design Plug-and-Play, l'interruttore Rapido è facile da installare e da usare. Lo stato della rete e della porta può essere facilitamente monitorato ed è inoltre possibile eseguire la risoluzione dei problemitramite i LED diagnositici. Il crossover automatico di cablaggio su tutte le portedell'interruttore consente inoltre il collegamento al server o PC pereliminare i problemi di cablaggio.

• Nell'interruttore, la porta TP supporta il crossover automatico MDI/MDI-X, cosicché è possibile utilizzare entrambi i tipi di cavo, dritto (Uscite pin del cavo per presa RJ-45 1, 2, 3, 6 a 1, 2, 3, 6 in 10/100M TP) e incrociato (Uscite pin del cavo per presa RJ-45 1, 2, 3, 6 a 3, 6, 1, 2).
• Usare il cavo di Cat. 5 tipo RJ-45 TP per collegarvi a una porta TP dell'interruttore e l'altra estremità viene collegata a un dispositivo network-aware come una workstation o un server.

• Ripetere i passi di cui sopra, come richiesto, per ciascuna porta RJ-45 da collegare a un dispositivo rapido 10/100 TP.
  Per il collegamento alla rete Fast Ethernet TP

• Il tipo di cavo deve essere Cat. 5 o Cat. 5e con una lunghezza massima di 100 metri.

• Inserire il cavo di alimentazione. L'unità di alimentazione interna integrata che utilizza un diverso cavo di alimentazione CA è disponibile per altre zone.

Interruttore PSE TP con Dispositivo Alimentato (PD)

• Collegare l'interruttore PSE ad una fonte di alimentazione CA.
• Installare il cavo di supporto TP a IEEE 802.3af PD per la porta da 1 a 4.

Note: L'interruttore più funzionare come interrottore puro che si collega ai dispositivi non-PoE.

• Installare il cavo di supporto per il collegamento alla rete.
• Le porte da 5 a 8 sono pure porte TP per disposittivi non-PoE.

4. Descrizione LED

LED Colore Funzione
Alimentazione	Verde Accesa quando arrivava l'alimentazione CD
Interruttore Rapido TP Porta da 1 a 8
PoE Act (Porta da 1 a 4)	Verde	Acceso quando la potenza di alimentazione PoE è attiva
Collegamento/ Azione	Verde	Acceso quando il collegamento TP è vuono Lampeggia in presenza di traffico
10/100Mbps	Verde	Acceso in verde quando la velocità 100Mbps è attiva Spento quando è attiva la velocità 10Mbps

5. Collegamento al Dispositivo 10/100Mbps e PD

6. Specifiche

• Standard : IEEE802.3 / 3u / 3x and 802.3af Alimentazione su Ethernet
• Trasmissione : 10/100Mbps supporta full o half duplex
• Velocità di Trasferimento Dati : PPS (pacchetti al secondo)

Velocità	Velocità di inoltro
100Mbps	148,800
10Mbps	14,880

• Indirizzo MAC e Auto-apprendimento : sino a 1K
• Memoria Buffer : 96Kbyte su buffer chip frame
• Controllo flusso : IEEE802.3x conforme per full-duplex, controllo flusso pressione posteriori per half-duplex
• Metodo di commutazione : Store & forward
• Interfaccia Rete : 8 10/100Mbps porte RJ-45
• Cavo UTP : 10BASE-T: UTP Cat. 3, 4, 5 o superiore, 100BASE-TX: UTP Cat. 5 o superiore
  Supporti di Alimentazione Potenza PSE : (Porta da 1 a 4) "Punto terminale" via TP pin 1, 2, 3, 6
  LED Diagnostici :

LED di Sistema – Alimentazione

LED PoE – PoE Act (Porta da 1 a 4)

Per Porta LED – Link / Act, 10/100Mbps

• Requisito di alimentazione : Linea CA

Voltaggio / Frenenza	100-240V / 50-60Hz
Consumo	Max. 4W (in caso non sia collegato alcun dispositivo PD) o Max. 65W (con dispositivi PoE collegati 4 x 15.4W)

• Temperatura di funzionamento : da 0° a 40°C
  Umidità di funzionamento : da 10% a 90%
• Temperatura di conservazione : da 0° a 55°C
• Dimensioni : 44(A) × 220(L) × 130,5(P) mm
• Conforme a FCC Parte 15 Classe A, Approvazione Marchio CE

Note: Per collegare quello dispositivo a un Router, Ponte o Interruttore, si rimanda al manuale technique del dispositivo corrispondente.
