HASZNÁLATI ÚTMUTATÓ ES5844P Edimax

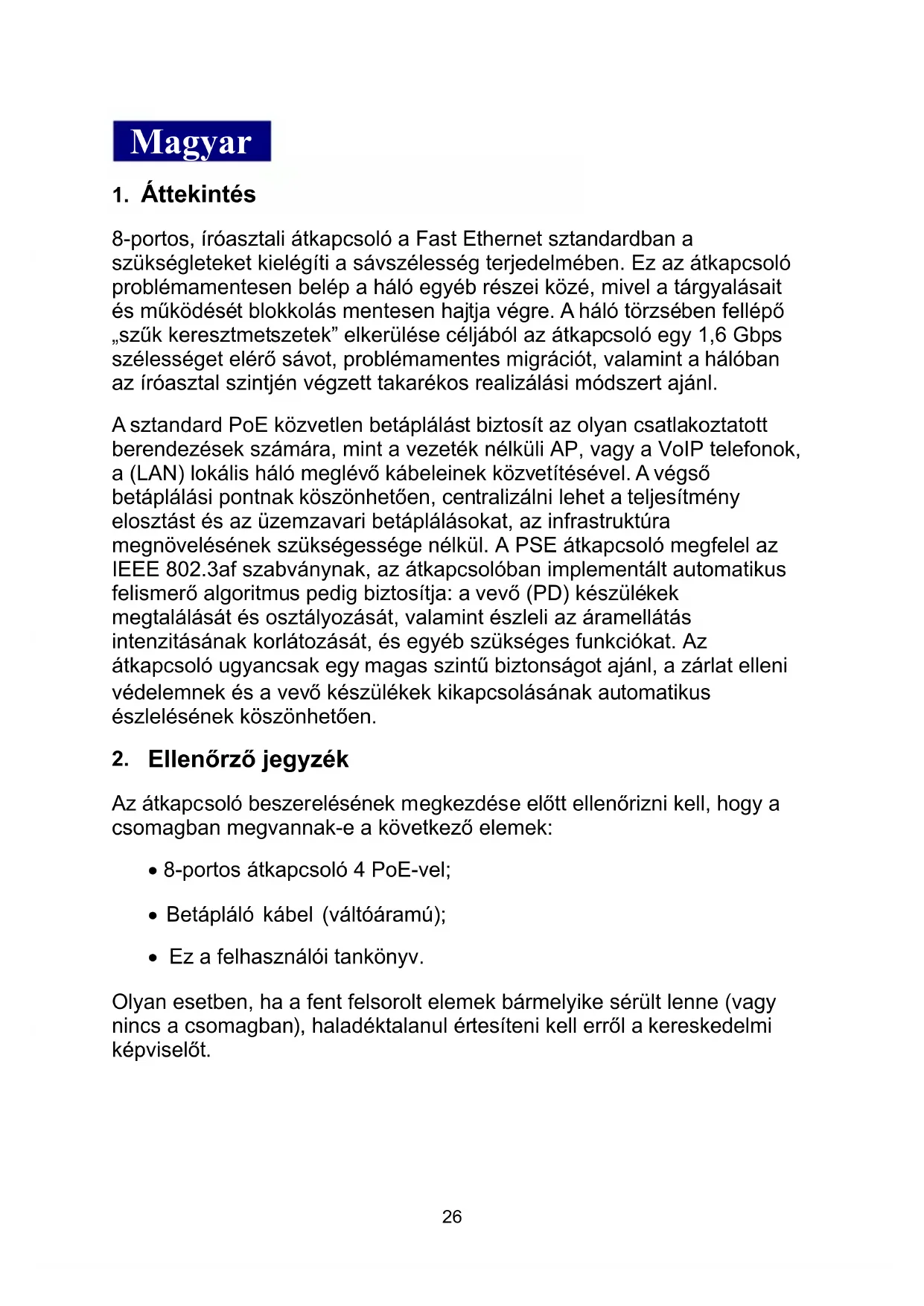

8-portos, íróasztali átkapcsoló a Fast Ethernet sztandardban a szükségleteket kielégíti a sávszélesség terjedelmében. Ez az átkapcsoló problémamentesen belép a háló egyéb részei közé, mivel a tárgyalásait és működését blokkolás mentesen hajtja végre. A háló törzsében fellépő „szűk keresztmetszetek” elkerülése céljából az átkapcsoló egy 1,6 Gbps szélességet elérő sávot, problémamentes migrációt, valamint a hálóban az íróasztal szintjén végzett takarékos realizálási módszert ajánl. A sztandard PoE közvetlen betáplálást biztosít az olyan csatlakoztatott berendezések számára, mint a vezeték nélküli AP, vagy a VoIP telefonok, a (LAN) lokális háló meglévő kábeleinek közvetítésével. A végső betáplálási pontnak köszönhetően, centralizálni lehet a teljesítmény elosztást és az üzemzavari betáplálásokat, az infrastruktúra megnövelésének szükségessége nélkül. A PSE átkapcsoló megfelel az IEEE 802.3af szabványnak, az átkapcsolóban implementált automatikus felismerő algoritmus pedig biztosítja: a vevő (PD) készülékek megtalálását és osztályozását, valamint észleli az áramellátás intenzitásának korlátozását, és egyéb szükséges funkciókat. Az átkapcsoló ugyancsak egy magas szintű biztonságot ajánl, a zárlat elleni védelemnek és a vevő készülékek kikapcsolásának automatikus észlelésének köszönhetően.

Ellenőrző jegyzék Az átkapcsoló beszerelésének megkezdése előtt ellenőrizni kell, hogy a csomagban megvannak-e a következő elemek:

• 8-portos átkapcsoló 4 PoE-vel;

• Betápláló kábel (váltóáramú);

• Ez a felhasználói tankönyv. Olyan esetben, ha a fent felsorolt elemek bármelyike sérült lenne (vagy nincs a csomagban), haladéktalanul értesíteni kell erről a kereskedelmi képviselőt.

Az átkapcsoló beszerelése A „Plug-and-Play” jellegű konstrukciónak köszönhetően, az átkapcsoló beszerelése és használata igen egyszerű. A háló és a port állapota könnyen figyelemmel kísérhető, a diagnosztikai LED diódák pedig lehetővé teszik a hibák gyors felfedezését. Ezen felül, a kábelezés automatikus kötegelése az átkapcsoló összes portjában lehetővé teszi a szerverhez vagy a PC komputerhez való csatlakoztatást, a kábelezéssel kapcsolatos problémák elkerülése céljából.

• Az átkapcsoló TP portja szolgálja ki az automatikus MDI/MDI-X kötegelést, ezért mindkét fajta kábel alkalmazható: a közvetlen (a kábelen érintkezők az RJ-45 1, 2, 3, 6 típusú villás csatlakozókhoz 1, 2, 3, 6 az 10/100M TP-ben), valamin a kötegelt kábelek (a kábelen érintkezők az RJ-45 1, 2, 3, 6 , a 3, 6, 1, 2 eresek);

• Az átkapcsoló TP portjához való csatlakozás végett az 5-ös kategóriájú RJ-45 TP kábelek alkalmazandók, miközben a kábel másik vége rá van csatlakoztatva a háló felismerő berendezésére, mint például: munka állomás vagy szerver;

• A fenti lépéseket meg kell ismételni minden egyes RJ-45 port számára, amelyek csatlakoztatva lesznek a Fast 10/100 TP berendezéshez;

• A Fast Ethernet TP hálóra csatlakoztatás esetében: ⎯ Egy 5 vagy 5e kategóriájú kábel alkalmazandó, melynek hosszúsága ne lépje túl a 100 métert;

• Rá kell csatlakoztatni a tápkábelt. Más országok esetében, kapható egy beépített tápegység, amely egy másik tápkábelről kap betáplálást. 27PSE TP átkapcsoló vevő készülékkel (PD)

• A PSE átkapcsolót rá kell kötni a betáplálásra (váltóáram);

• A TP hordozó kábelét rá kell csatlakoztatni az IEEE 802.3af vevő készülékre (az 1 – 4. portokon); Figyelem: Az átkapcsoló működhet egyszerű, tiszta átkapcsolóként, a PoE szabványtól eltérő, más szabvány szerint kivitelezett berendezésekhez is csatlakoztatást ajánlva.

• Fel kell szerelni a hordozó kábelét, a hálózati csatlakoztatás biztosítása végett;

• Az 5 – 8. portok tiszt aTP portok, rendeltetésük a PoE-től eltérő szabvány szerint készült berendezések kiszolgálása.

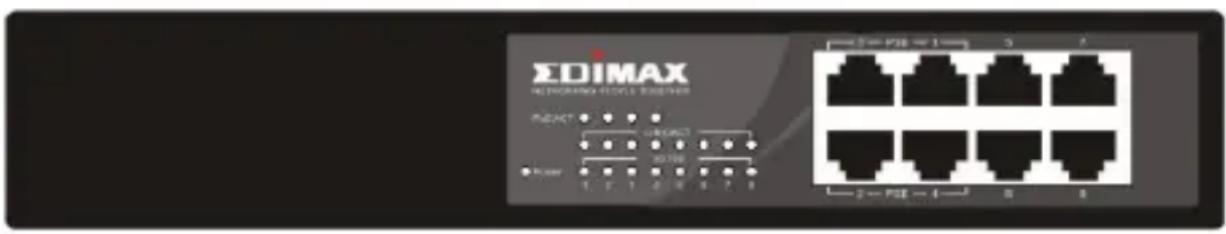

4. A LED diódák leírása

LED dióda Színe Funkciója Power Zöld Akkor gyullad ki, amikor a DC betáplálás megjelenik. TP gyors átkapcsoló (az 1. – 8. portok) PoE Act (1. – 4. portok) Zöld Akkor gyullad ki, amikor a PoE betáplálás aktív. Link/Act Zöld Akkor gyullad ki, amikor a TP csatlakozás helyes. Villog, amikor a hálóban mozgás van. 10/100 Mbps Zöld Akkor gyullad ki, amikor a 100 Mbps transzmisszió gyorsaság aktív. Kialszik, amikor a 10 Mbps transzmisszió gyorsaság az aktív.

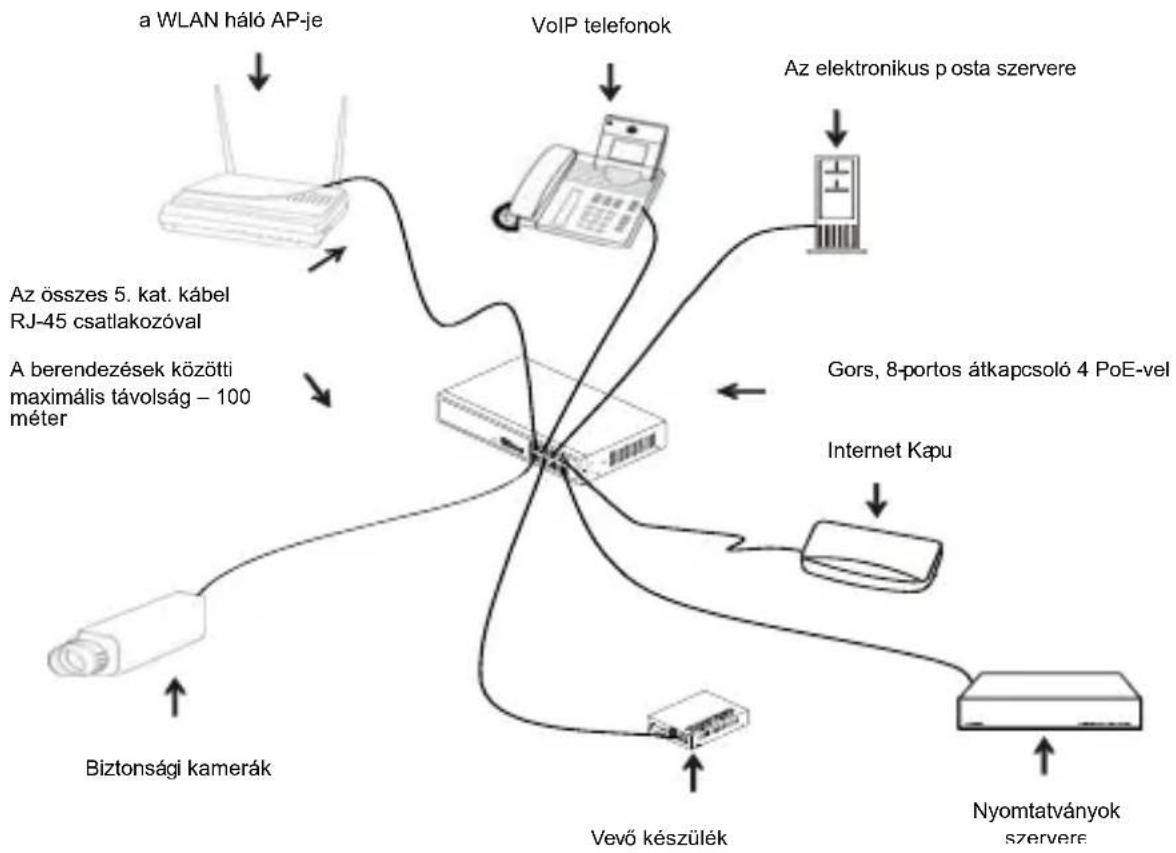

285. Rácsatlakoztatás a 10/100 Mbps berendezésre, valamint

a vevő készülékre (PD)

VoIP telefonok Em ail Server Az elektronikus

osta szervere Az összes 5. kat. kábel RJ-45 csatlakozóval A berendezések közötti maximális távolság – 100 méter Gors, 8-

csoló 4 PoE-vel Internet Ka

i kamerák Nyomtatványok szervere Vevő készülék

• Transzmisszió: Kiszolgálás 10/100 Mbps (teljes dupleks vagy féldupleks);

• Az adatátküldés sebessége: PPS-ben (másodpercenkénti csomagok): Sebesség Átküldési sebesség 100 Mbps 148.800 PPS 10 Mbps 14.880 PPS

• MAC cím, valamint automatikus tanulás: 1 K-ig;

• Bufor memória: 96 Kb a memória keret buforjában;

• Az átáramlás vezérlése: megfelel az IEEE802.3x szabványnak (teljes dupleks), Az átáramlás vezérlése backpressure mechanizmussal (féldupleks); 29• Z átkapcsolás módja: Vésd emlékezetbe és küldd el;

• Hálózati interfejsz: 8 db RJ-45 port 10/100 Mbps;

• UTP kábel: 10BASE-T: UTP kategória 3, 4, 5 vagy afeletti, 100BASE-TX: UTP kategória 5 vagy afeletti;

• A PSE betáplálás kiszolgálása: (az 1. – 4. portokon); Végpont a TP 1, 2, 3, 6 érintkezőn keresztül;

• Diagnosztikai LED diódák: System LED – Power PoE LED – PoE Act (az 1. – 4. portokon) Per Port LED – Link / Act, 10/100Mbps

• A betáplálással szemben támasztott követelmények: váltóáramú betáplálás Feszültség / Frekvencia 100-240 V / 50-60Hz Teljesítmény felvétel Maximálisan 4 W (vevő készülékek rácsatlakoztatása nélkül), vagy maximálisan 65 W (4 db rácsatlakoztatott PoE vevőkészülékkel PoE (4 x 15,4 W)

• Üzemi hőmérséklet: 0 – 40°C;

• A levegő üzemi nedvességtartalma: 10 – 90%;

• Tárolási hőmérséklet: 0 – 55°C;

• Méretek: 44 (Mag.) × 220 (Szél.) × 130,5 (Mélység) mm;

• Megfelel az FCC 15. rész A osztályának, a CE jelzés használata megerősített. Figyelem: A berendezésnek Ruterhez, Hídhoz vagy Átkapcsolóhoz való csatlakoztatása céljából fel kell használni az egyes berendezések műszaki tankönyveit. 30Nederlands
