Type de produit	Commutateur (switch) Fast Ethernet 8 ports avec 4 ports PoE
Marque	Edimax
Modèle	ES5844P
Dimensions (L x P x H)	220 x 130.5 x 44 mm
Alimentation	AC 100-240V, 50-60Hz, consommation max 65W (PoE actif) / 4W (sans PoE)
Normes réseau	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Nombre de ports	8 ports RJ-45 10/100 Mbit/s (4 ports PoE)
PoE (Power over Ethernet)	Oui, conforme IEEE 802.3af, puissance max 15.4W par port sur les ports 1 à 4
Méthode de commutation	Store-and-Forward
Table d'adresses MAC	Jusqu'à 1K (1024) adresses
Mémoire tampon	96 Ko
Contrôle de flux	IEEE 802.3x (full-duplex), back pressure (half-duplex)
Auto-négociation et MDI/MDI-X	Oui, sur tous les ports
Voyants	Alimentation (vert), PoE actif (vert, ports 1-4), Lien/Activité (vert), 10/100 Mbps (vert pour 100M)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Conformité	FCC Classe A, CE
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Protection contre les courts-circuits et détection automatique de coupure de courant avec le dispositif alimenté (PD)
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique Edimax pour toute réparation.

FOIRE AUX QUESTIONS - ES5844P Edimax

Comment installer le commutateur Edimax ES5844P ?

Le commutateur est Plug-and-Play : connectez le câble d'alimentation, puis branchez vos périphériques réseau (PC, serveur, AP) sur les ports RJ-45 à l'aide de câbles Cat.5 ou supérieur. Les ports s'adaptent automatiquement (auto-négociation et MDI/MDI-X).

Quels appareils puis-je alimenter via le PoE ?

Les ports 1 à 4 fournissent une alimentation PoE conforme IEEE 802.3af (jusqu'à 15.4W par port). Vous pouvez y connecter des points d'accès sans fil, des téléphones VoIP ou des caméras IP compatibles PoE.

Comment interpréter les voyants lumineux ?

Le voyant Alimentation (vert) indique la mise sous tension. Pour chaque port 1-4, le voyant PoE (vert) s'allume quand l'alimentation PoE est active. Le voyant Lien/Act (vert) est fixe pour une connexion correcte, clignote en cas de trafic. Le voyant 10/100M (vert) s'allume pour 100 Mbps, s'éteint pour 10 Mbps.

Puis-je utiliser des câbles croisés ou droits ?

Oui, le commutateur prend en charge le câblage auto-croisé (MDI/MDI-X) sur tous les ports. Vous pouvez indifféremment utiliser des câbles droits ou croisés.

Quelle est la puissance totale maximale délivrée par le PoE ?

La puissance totale maximale est de 65 W lorsque les 4 ports PoE alimentent des dispositifs de 15.4 W chacun. Sans dispositif PoE, la consommation est d'environ 4 W.

Ce commutateur est-il compatible avec des périphériques non-PoE ?

Oui, les ports 5 à 8 sont des ports standard non-PoE. De plus, les ports 1 à 4 fonctionnent comme des ports Ethernet normaux si le périphérique connecté n'est pas PoE. Aucun dommage n'est causé.

Quelle est la distance maximale de câblage ?

La distance maximale entre le commutateur et un périphérique est de 100 mètres pour un câble UTP Catégorie 5 ou supérieure.

Comment nettoyer le commutateur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides, d'aérosols ou de chiffons abrasifs.

Le commutateur doit-il être installé dans un rack ?

Le modèle ES5844P est un commutateur de bureau compact (220x130.5x44 mm). Il peut être posé sur une surface plane ou monté au mur à l'aide de fixations adaptées (non fournies). Il n'est pas conçu pour un montage en rack standard.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord les câbles et les voyants. Réinitialisez l'appareil en le débranchant/rebranchant. Si le problème persiste, contactez le support technique Edimax. L'appareil ne contient aucune pièce réparable par l'utilisateur.

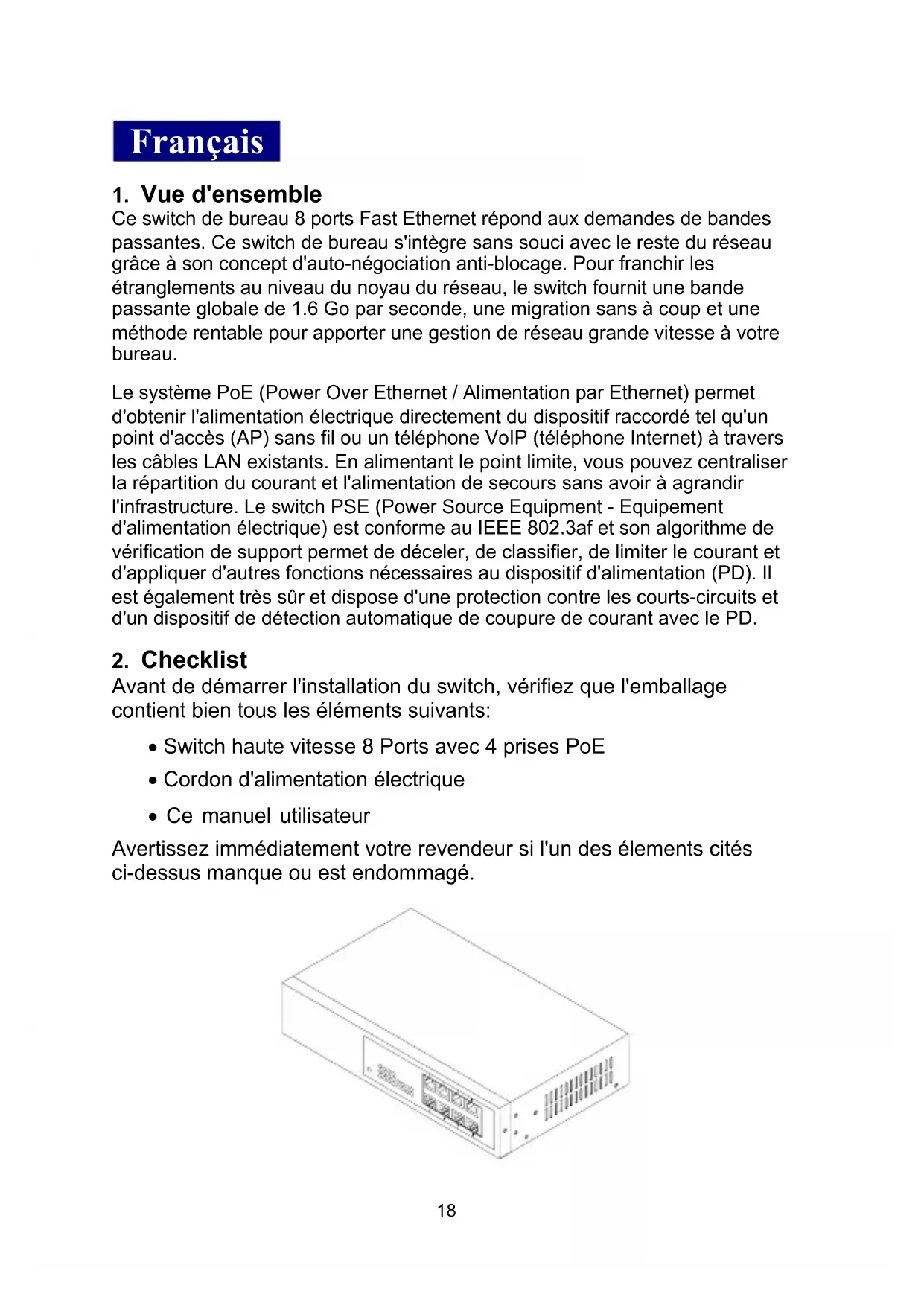

MODE D'EMPLOI ES5844P Edimax

Ce switch de bureau 8 ports Fast Ethernet répond aux demandes de bandes passantes. Ce switch de bureau s'intègre sans souci avec le reste du réseau grâce à son concept d'auto-négociation anti-blocage. Pour franchir les étranglements au niveau du noyau du réseau, le switch fournit une bande passante globale de 1.6 Go par seconde, une migration sans a coup et une méthode rentable pour apporter une gestion de réseau grande vitesse à votre bureau.

Le système PoE (Power Over Ethernet / Alimentation par Ethernet) permet d'obtenir l'alimentation électrique directement du dispositif raccordé tel qu'un point d'accès (AP) sans fil ou un téléphone VoIP (telephone Internet) à travers les cables LAN existants. En alimentant le point limite, vous pouvez centraliser la répartition du courant et l'alimentation de secours sans avoir à agrandir l'informatique. Le switch PSE (Power Source Equipment - Equipement d'alimentation électrique) est conforme au IEEE 802.3af et son algorithmme de vérification de support permit de déceler, de classifier, de limiter le courant et d'appliquer d'autres fonctions nécessaires au dispositif d'alimentation (PD). Il est également très sur et dispose d'une protection contre les courts-circuits et d'un dispositif de détction automatique de coupure de courant avec le PD.

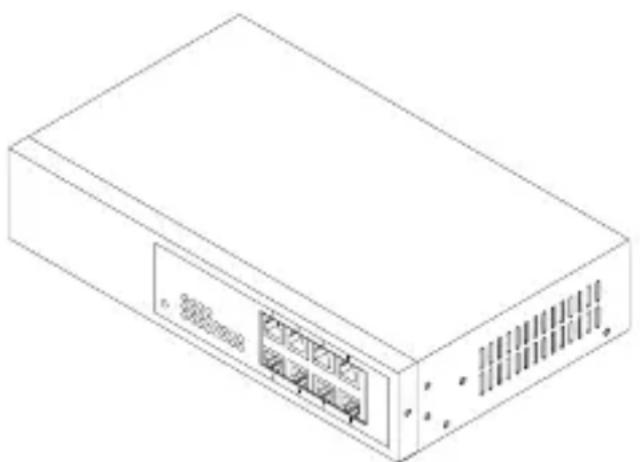

2. Checklist

Avant de démarrer l'installation du switch, vérifie que l'emballage contient bien tous les éléments suivants:

• Switch haute vitesse 8 Ports avec 4 prises PoE
• Cordon d'alimentation électrique
• Ce manuel utiliseur

Avertissez immédiatement votre revendeur si l'un des éléments cités ci-dessus manque ou est endommagé.

3. Installation du switch

La conception Plug-and-Play rend le switch facile à installer et à utiliser. L'état du réseau et du port peut être facilement contrôle et le dépannage peut facilement être réalisé grâce aux voyants de diagnostique. Le câblage à croissement automatique de tous les ports permet de raccorder sans problème de câblage un serveur ou un PC.

• Les ports TP du switch sont compatibles avec le croisement automatique MDI/MDI-X. De ce fait il est possible d'utiliser deux types de cable, les cables à passage direct (Câbles brochés pour prise RJ-45 1, 2, 3, 6 à 1, 2, 3, 6 dans le TP 10/100M) et les cables croisés (Câbles brochés pour prise RJ-45 1, 2, 3, 6 à 3, 6, 1, 2).
• Utilisez un cable de catégorie 5 RJ-45 TP pour raccorder le port TP du switch et branchez l'autre extrémité dans un dispositif sensible au réseau tel qu'une station de travail ou un serveur.
• Répétez les étapes précédentes autant de fois que nécessaire pour chaque port RJ-45 devant être raccordé à un dispositif TP Rapide 10/100.
• Connexion réseau TP Ethernet grande vitesse

Le cable doit etre de categorie 5 ou 5e et d'une longueur maximum de 100 metres.

• Insérez le cordon d'alimentation. Une unité d'alimentation interne intégrée qui utilise un另一种 type de cordon d'alimentation est disponible en fonction de la région.

Switch PSE TP avec un dispositif d'alimentation (PD)

• Raccordez le switch PSE à une source d'alimentation.
• Installé le cable TP à un dispositif d'alimentation conforme au IEEE 802.3af pour les ports de 1 à 4.

Remarque: Le switch peut fonctionner comme un simple switch relié à des dispositifs qui ne disposent pas de prises PoE.

• Installez le cable pour la connexion au réseau.
• Les ports 5 à 8 sont de simples ports TP prévus pour les dispositifs qui ne sont pas PoE.

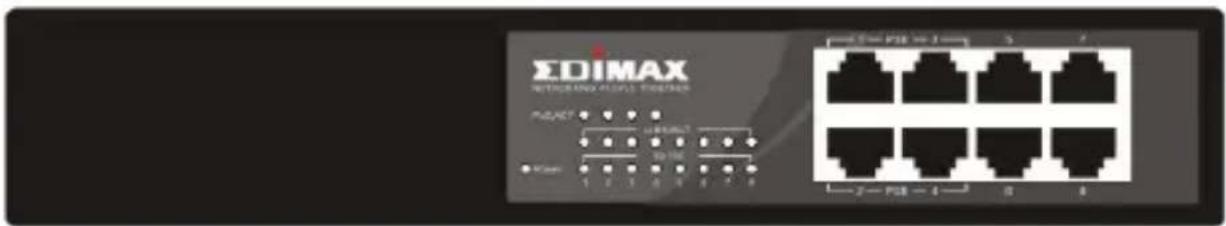

4. Descriptif des voyants

Voyant Couleur Fonction
Alimentation	Vert S'allume que le courant continu arrive
Port TP 1 à 8 du Switch Rapide
Activité PoE (Port 1 à 4)	Vert	S'allume quand l'alimentation électrique PoE est active
Lien/Act	Vert	S'allume quand la connexion TP est correcte Clignote en présence de traffic
10/100Mo/s	Vert	S'allume vert quand la vitesse de 100Mo/sec est active S'éteint quand la vitesse de 10Mo/sec est active

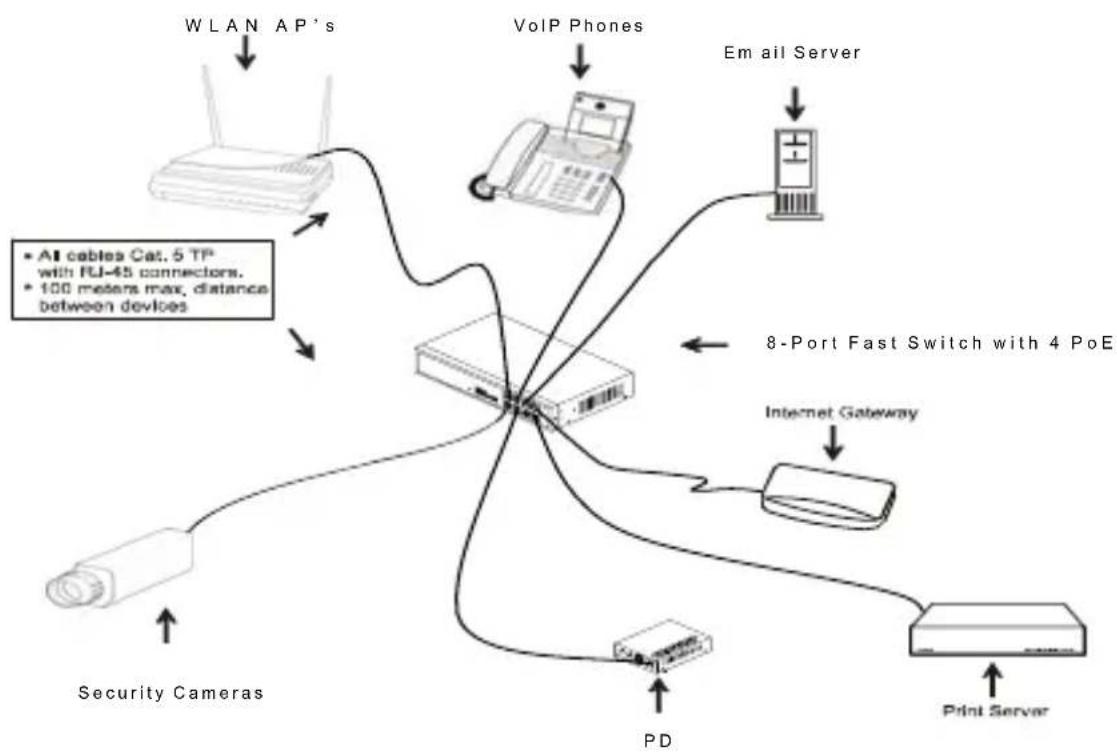

5. Raccordement à un dispositif 10/100Mo/sec et à un dispositif d'alimentation (PD)

6. Caracteristiques techniques

• Normes : IEEE802.3 / 3u / 3x et 3af Alimentation par Ethernet (PoE)
• Transmission : 10/100Mo/sec compatible avec le bidirectionnel simultané (Full Duplex) et le bidirectionnel à alternat (Half Duplex)
• Débit de données : PPS (paquets par seconde)

Vitesse Débit réacheminé
100Mo/s	148,800
10Mo/s	14,880

• Adresse MAC et auto-apprentissage : jusqu'à 1K
• Mémoire tampon : 96Ko sur la puce de mémoire d'image
• Contrôle de flux : Compatible IEEE802.3x pour le bidirectionnel simultané, Contrôle du flux de contre pression pour le bidirectionnel par alternat.
• Méthode de commutation : Stockage & Retransmission
• Interface Réseau : 8 ports 10/100Mo/sec RJ-45
• Câble UTP : 10BASE-T: UTP Cat. 3, 4, 5 ou plus, 100BASE-TX: UTP Cat. 5 ou plus
  Supports d'alimentation electrique PSE : (Port 1 à 4) "Point limite" via brochage TP 1, 2, 3, 6
  Voyants de diagnostique :

Voyant Système – Alimentation

Voyant PoE – Activité PoE (Port 1 à 4)

Voyant par port – Lien / Activité, 10/100Mo/sec

• Prérequis alimentation : Ligne de courant alternatif

Tension / Fréquence	100-240V / 50-60Hz
Consommation	4W max (si aucun dispositif PD n'est raccordé) ou 65W max (avec 4 x dispositifs PoE 15.4W raccordés)

• Température de fonctionnement: 0° à 40°C
• Humidité de fonctionnement : 10% à 90%
• Température de stockage: 0° à 55°C
• Dimensions: 44( H) × 220( L) × 130.5( P) mm
• Conforme avec la section 15 classe A du FCC, marquage CE approvéd

Remarque : Pour raccorder cet apparéil à un réseau, un pont ou un switch, veuillez vous référer au manuel technique correspondant de l' apparéil en question.
