HASZNÁLATI ÚTMUTATÓ EU4206 Edimax

Magyar: Az angol telepítési útmutató megtalálható a mellékelt CD-n

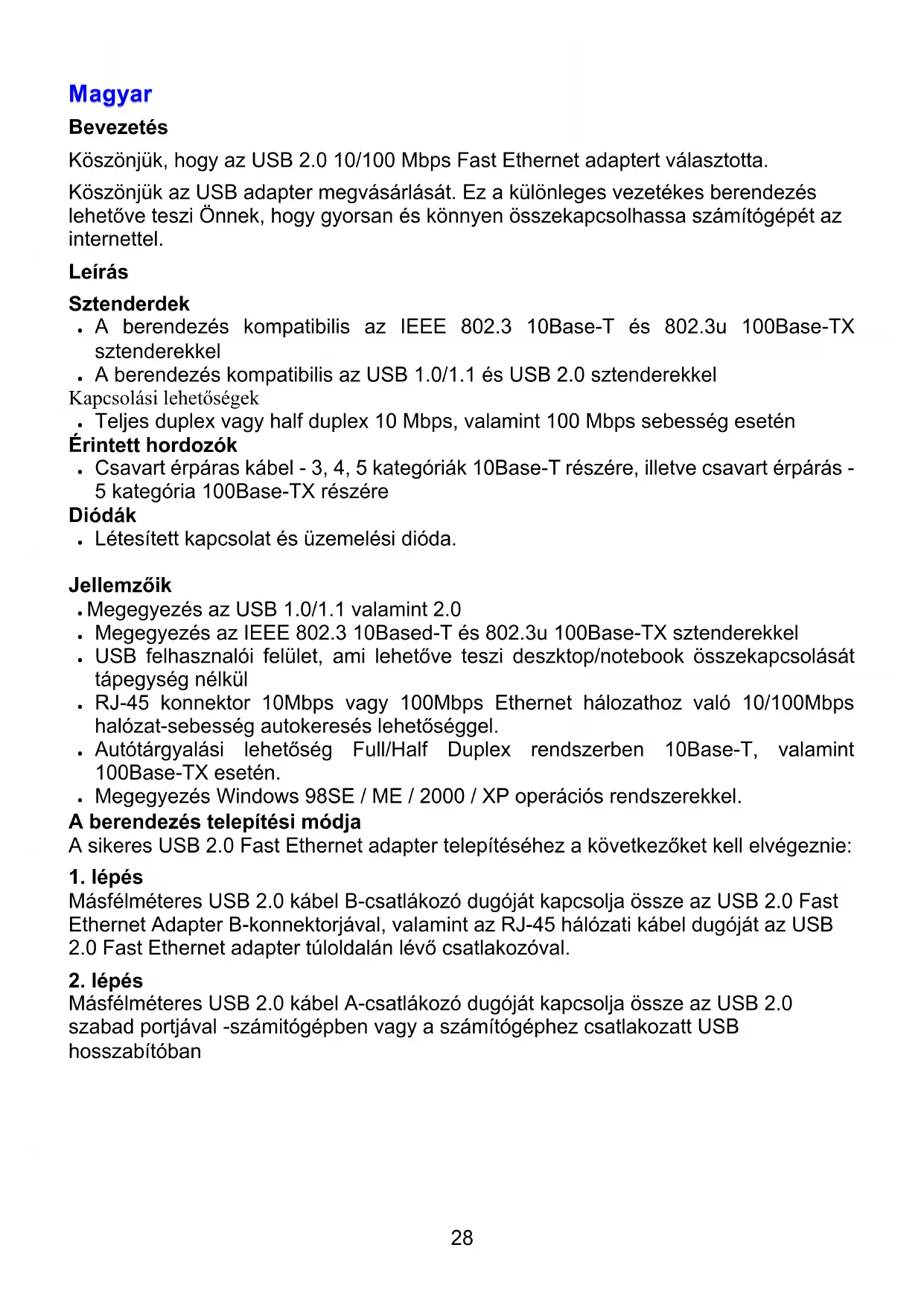

Köszönjük, hogy az USB 2.0 10/100 Mbps Fast Ethernet adaptert választotta.

Köszönjük az USB adapter megvásárlását. Ez a különleges vezetékes berendezés lehetőve teszi Önnek, hogy gyorsan és könnyen összekapcsolhassa számítógépét az internettel.

Leírás

Sztenderdek

• A berendezés kompatibilis az IEEE 802.3 10Base-T és 802.3u 100Base-TX sztenderekkel
• A berendezés kompatibilis az USB 1.0/1.1 és USB 2.0 sztenderekkel
Kapcsolási lehetőségek
- Teljes duplex vagy half duplex 10 Mbps, valamint 100 Mbps sebesség esetén

Érintett hordozók

- Csavart érpáras kábel - 3, 4, 5 kategóriák 10Base-T részére, illetve csavart érpárás - 5 kategória 100Base-TX részére

Diódák

• Létesített kapcsolat és üzemelési dióda.

Jellemzőik

• Megegyezés az USB 1.0/1.1 valamint 2.0
• Megegyezés az IEEE 802.3 10Based-T és 802.3u 100Base-TX sztenderekkel
- USB felhasznalói felület, ami lehetőve teszi deszktop/notebook összekapcsolását tápegység nélkül
- RJ-45 konnektor 10Mbps vagy 100Mbps Ethernet hálozathoz való 10/100Mbps halózat-sebesség autokeresés lehetőséggel.
- Autótárgyalási lehetőség Full/Half Duplex rendszerben 10Base-T, valamint 100Base-TX esetén.
- Megegyezés Windows 98SE / ME / 2000 / XP operációs rendszerekkel.

A berendezés telepítési módja

A sikeres USB 2.0 Fast Ethernet adapter telepítéséhez a következőket kell elvégeznie:

1. lépés

Másfélméteres USB 2.0 kábel B-csatlákozó dugóját kapcsolja össze az USB 2.0 Fast Ethernet Adapter B-konnektorjával, valamint az RJ-45 hálózati kábel dugóját az USB 2.0 Fast Ethernet adapter túloldalán lévő csatlakozóval.

2. lépés

Másfélméteres USB 2.0 kábel A-csatlákozó dugóját kapcsolja össze az USB 2.0 szabad portjával -számitógépben vagy a számítógéphez csatlakozatt USB hosszabítóban

Driver telepítése Windows 98SE / Me operációs rendszerben

1. lepés A Számítógép bekapcsolása. Ekkor megjelenik egy ablak „Új hardver” – felirattal és a drivert tartalmazó floppy behelyezés kérésével, valamint „OK” klikkelés kérésével.

2. lépés Válasszon: „Találj megfelelő driver fájlt” és klikkeljen „Tovább”.

3. lépés Helyezze be a drivert tartalmazó lemezt. Ezután válasszon "CD-ROM berendezések" vagy "Tallózás", megjelölések közül D:\Driver\EU-4206 és klikkeljen „Tovább”.

4. lépés A driver sikeres keresés után klikkeljen „Tovább“ a telepítés folytatásához.

5. lépés A rendszer kéri a Windows 98SE rendszer eredeti telepítési lemezét.

6. lépés Helyezze be a lemezt. A rendszer magától betelepíti a drivert.

7. lépés A sikeres telepítés végrehajtásához klikkeljen a „Befejezés” –re.

8. lépés A Windows 98SE / ME rendszer megkeresi a drivert és önműködően hozzáigazítja az USB Fast Ethernet adaptert.

9. lépés Indítsa újra a számítógépet és vegye ki a drivert tartalmazó lemezt. A driver működni fog.

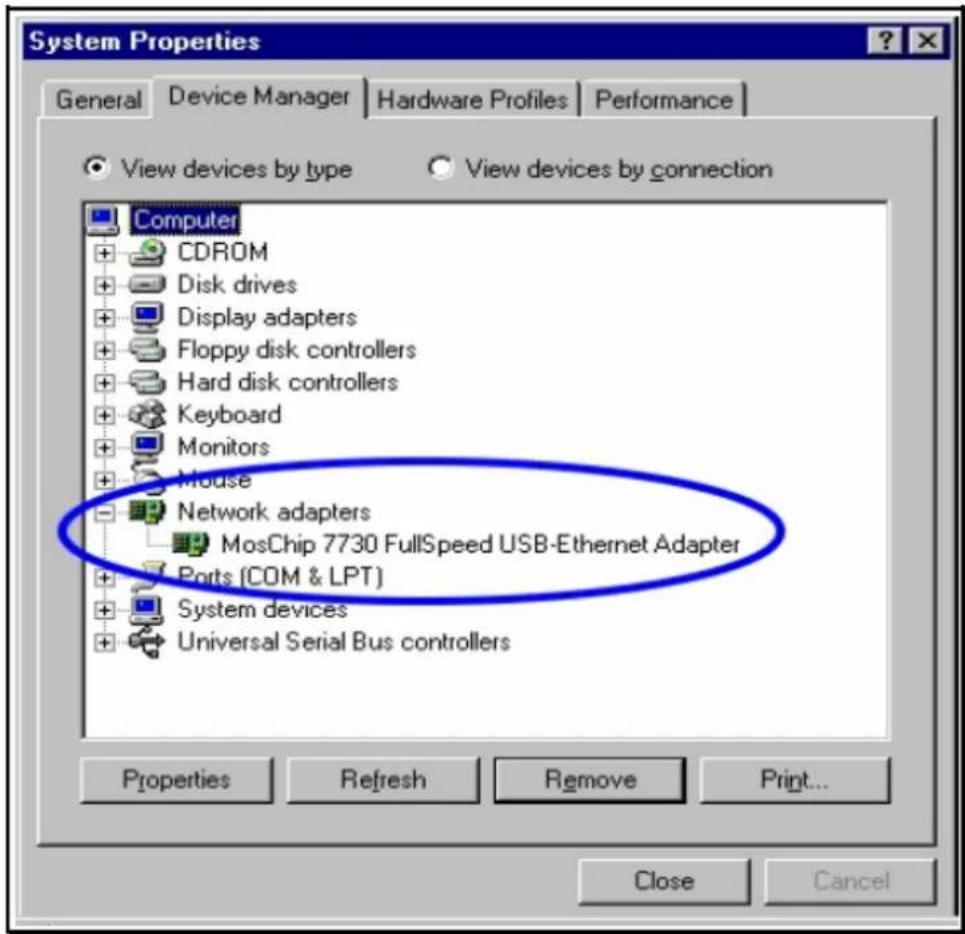

10. lépés Ellenőrizze hogy, a berendezés helyesen lett-e telepítve a rendszerben. „Számítógép” – (az egér jobb gombjával klikkeljen) Tulajdonságok – Hardver – Berendezések.

Driver telepítése Windows 2000 operációs rendszerben

1. lepés A Számítógép bekapcsolása. Ha megjelenik egy ablak „Új hardver”, klikkeljen „Tovább” a driver telepítéséhez.

2. lépés Válasszon: „Találj megfelelő driver fájlait” és klikkeljen „Tovább”.

3. lépés Helyezze be a drivert tartalmazó lemezt. Aztán válasszon "CD-ROM berendezések" vagy "Tallózás" közül, megjelölni D:\Driver\EU-4206 és klikkeljen „Tovább”.

4. lépés A drivert meg fogja találni, a telepítés folytatásához klikkeljen „Tovább”.

5. lépés A sikeres telepítés végrehajtásához a „Befejezés”-re kell klikkelni.

6. lépés A Windows 2000 rendszer önműködően hozzáigazítja az USB Fast Ethernet adaptert.

7. lépés Indítsa újra a számítógépet és vegye ki a drivert tartalmazó lemezt. A driver működni fog.

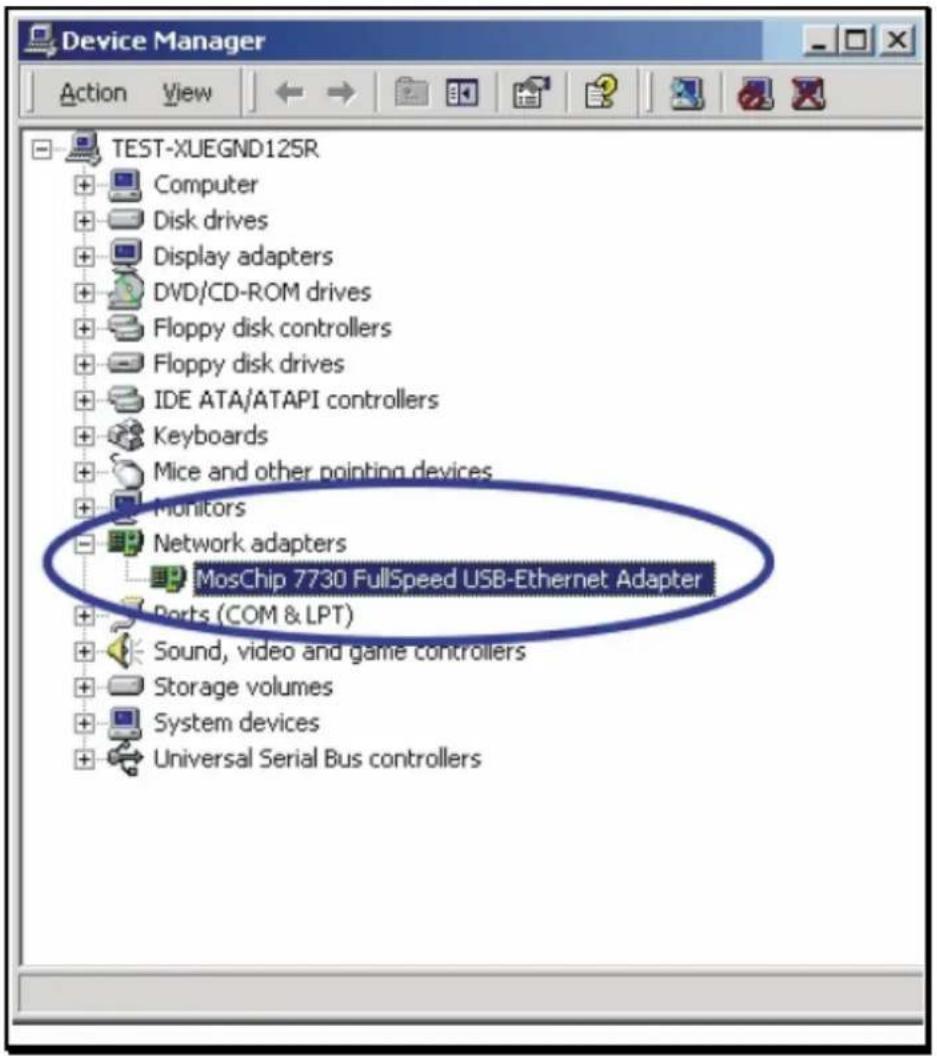

8. lépés Ellenőrízze, hogy a berendezés helyesen lett-e telepítve a rendszerben. „Számítógép” – (az egér jobb gombjával klikkeljen) Tulajdonságok – Hardver – Berendezések.

Driver telepítése Windows XP operációs rendszerben

1. lepés A Számítógép bekapcsolása. Aikor megjelenik egy ablak „Új hardver”, válasszon „Telepítés listáról vagy tallózás (beállítások)”, ezután klikkeljen „Tovább”.
2. lépés Helyezze be a drivert tartalmazó lemezt. Ezután válasszon "CD-ROM berendezések" vagy "Tallózás" közül, megjelölni D:\Driver\EU-4206 és klikkeljen „Tovább”.
3. lépés Windows XP rendszer megtalálja a drivert és kéri a telepítés folytatását, valamint szükséges fájlok másolását.
4. lépés A sikeres telepítés végrehajtása érdekében „Befejezés”-re klikkeljen.
5. lépés Az ikonsor felett megjelenik egy ablak „Új hálózati berendezés telepített”.
6. lépés Indítsa újra a számítógépet és vegye ki a drivert tartalmazó lemezt. A driver működni fog.

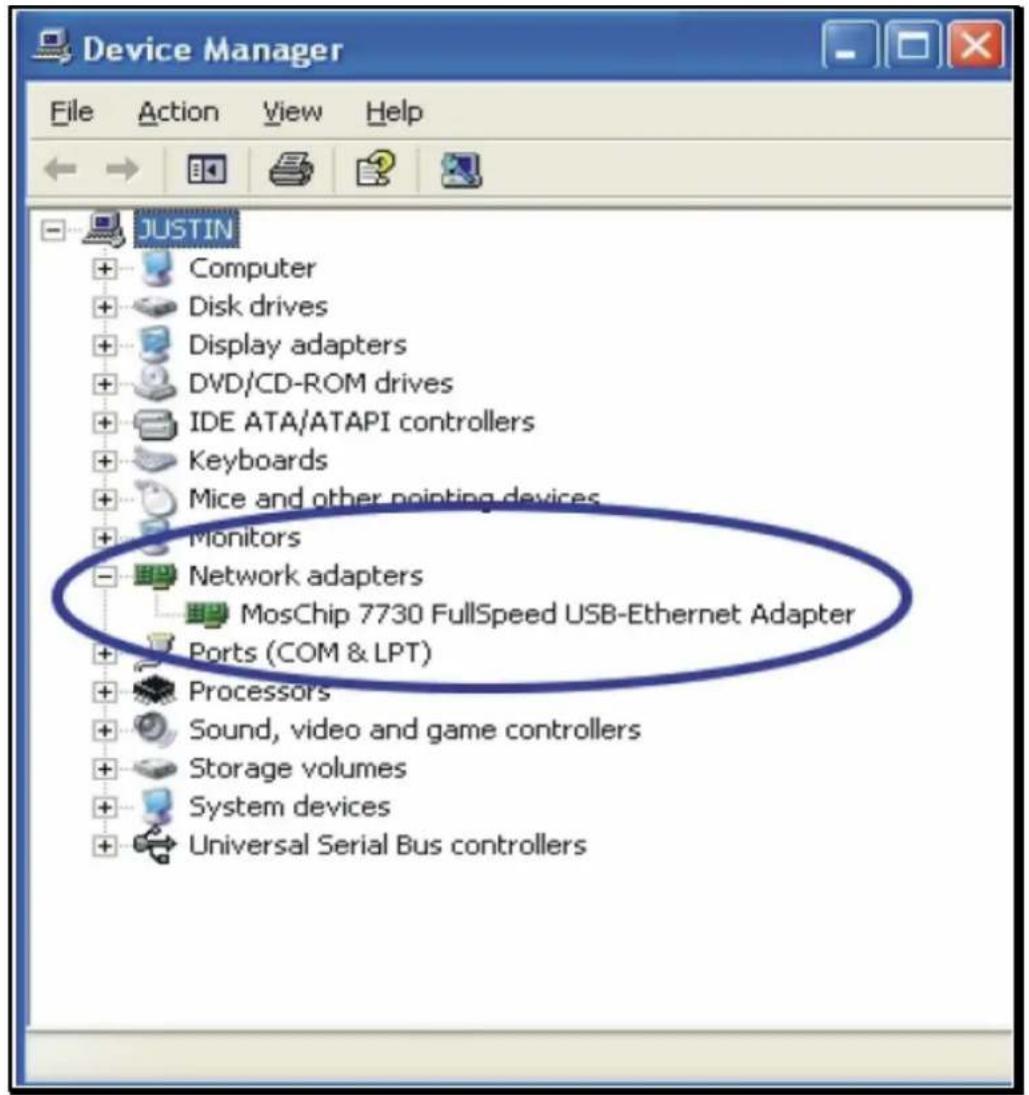

7. lépés Ellenőrízze, hogy a berendezés helyesen lett-e telepítve a rendszerben. „Számítógép” – (az egér jobb gombjával klikkeljen) Tulajdonságok – Hardver – Berendezések.
