РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EU4206 Edimax

Найдите QIG на анлийском языке на приложеном CD

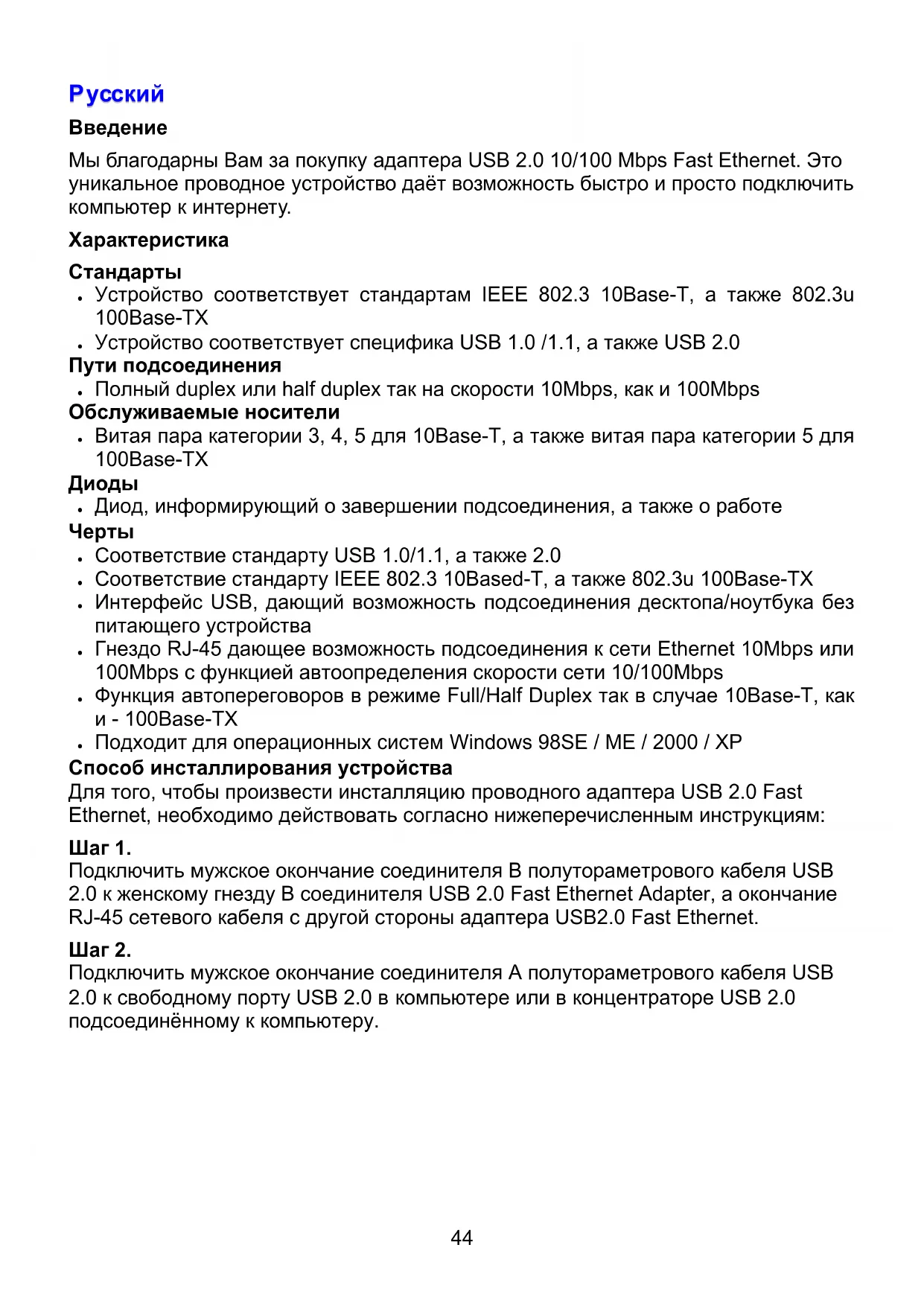

Мы благодарны Вам за покупку адаптера USB 2.0 10/100 Mbps Fast Ethernet. Это уникальное проводное устройство даёт возможность быстро и просто подключить компьютер к интернету. Характеристика

z Устройство соответствует стандартам IEEE 802.3 10Base-T, а также 802.3u 100Base-TX z Устройство соответствует специфика USB 1.0 /1.1, а также USB 2.0 Пути подсоединения z Полный duplex или half duplex так на скорости 10Mbps, как и 100Mbps Обслуживаемые носители z Витая пара категории 3, 4, 5 для 10Base-T, а также витая пара категории 5 для 100Base-TX

z Диод, информирующий о завершении подсоединения, а также о работе

z Соответствие стандарту USB 1.0/1.1, а также 2.0 z Соответствие стандарту IEEE 802.3 10Based-T, а также 802.3u 100Base-TX z Интерфейс USB, дающий возможность подсоединения десктопа/ноутбука без питающего устройства z Гнездо RJ-45 дающее возможность подсоединения к сети Ethernet 10Mbps или 100Mbps с функцией автоопределения скорости сети 10/100Mbps z Функция автопереговоров в режиме Full/Half Duplex так в случае 10Base-T, как и - 100Base-TX z Подходит для операционных систем Windows 98SE / ME / 2000 / XP Способ инсталлирования устройства Для того, чтобы произвести инсталляцию проводного адаптера USB 2.0 Fast Ethernet, необходимо действовать согласно нижеперечисленным инструкциям: Шаг 1. Подключить мужское окончание соединителя B полутораметрового кабеля USB

2.0 к женскому гнезду B соединителя USB 2.0 Fast Ethernet Adapter, а окончание

RJ-45 сетевого кабеля с другой стороны адаптера USB2.0 Fast Ethernet. Шаг 2. Подключить мужское окончание соединителя A полутораметрового кабеля USB

2.0 к свободному порту USB 2.0 в

компьютере или в концентраторе USB 2.0 подсоединённому к компьютеру.45

Шаг 1. Включить компьютер. Появится окно с информацией о том, что «обнаружено новое устройство», а также требование связанное с вставкой в привод диска с драйверами и нажатием кнопки “OK”. Шаг 2. Выбрать опцию «Найти соответственные файлы драйвера», затем нажать

Шаг 3. Вставить диск с драйверами в привод. Выбрать опцию «Устройства CD-ROM» или «Выбрать расположение”, указать D:\Driver\EU-4206, затем нажать

Шаг 4. После выбора драйвера нажать «Дальше» с целью продолжения инсталлирования. Шаг 5. Система попросит настоящий инсталляционный диск системы Windows 98SE. Шаг 6. Вставить диск. Система автоматически проведёт инсталлирование

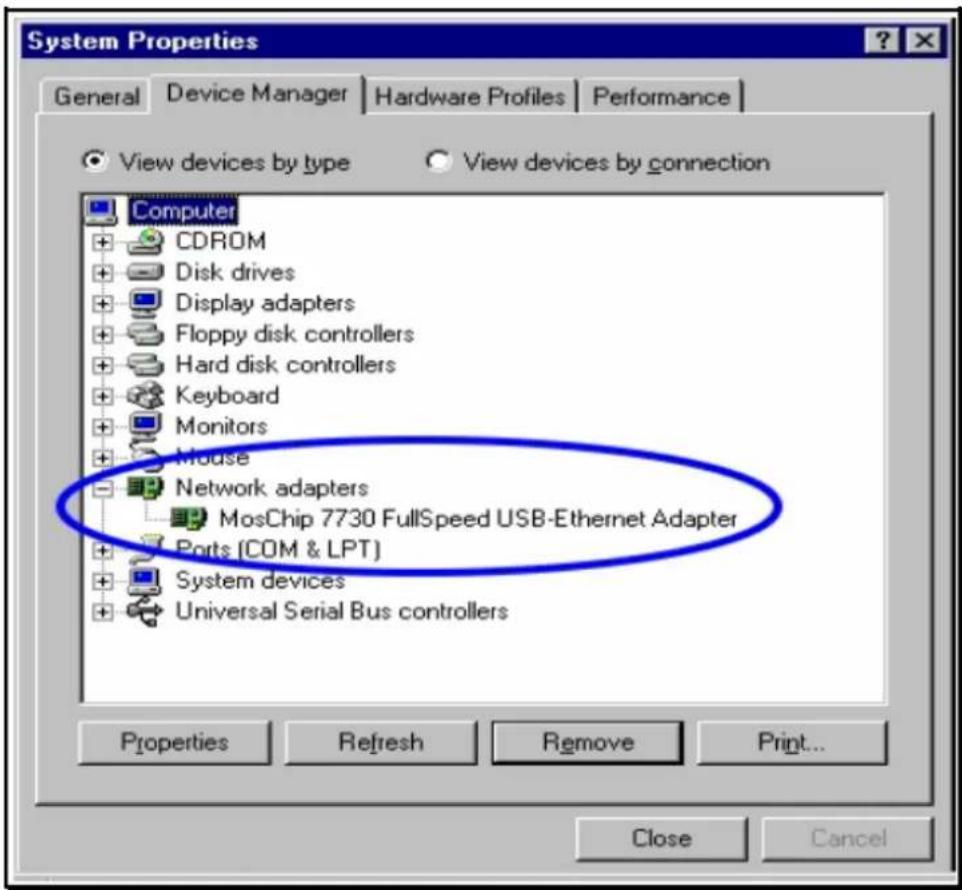

Шаг 7. Нажать «Завершить» с цель завершения инсталлирования. Шаг 8. Система Windows 98SE / Me найдёт драйвера и автоматически проведёт конфигурацию адаптера USB Fast Ethernet. Шаг 9. Произвести рестарт компьютера и вынуть диск с драйвером. Драйвер будет работать. Шаг 10. Проверить правильно ли проведено инсталлирование устройства в системе «Мой компьютер → (нажать правой кнопкой мыши) Свойства → Устройства → Менеджер устройств».46

Шаг 1. Включить компьютер. Когда появится окно с информацией «Обнаружено новое устройство» нажать «Дальше» с елью проведения инсталлирования

Шаг 2. Выбрать опцию «Найти соответственные файлы драйвера», затем нажать

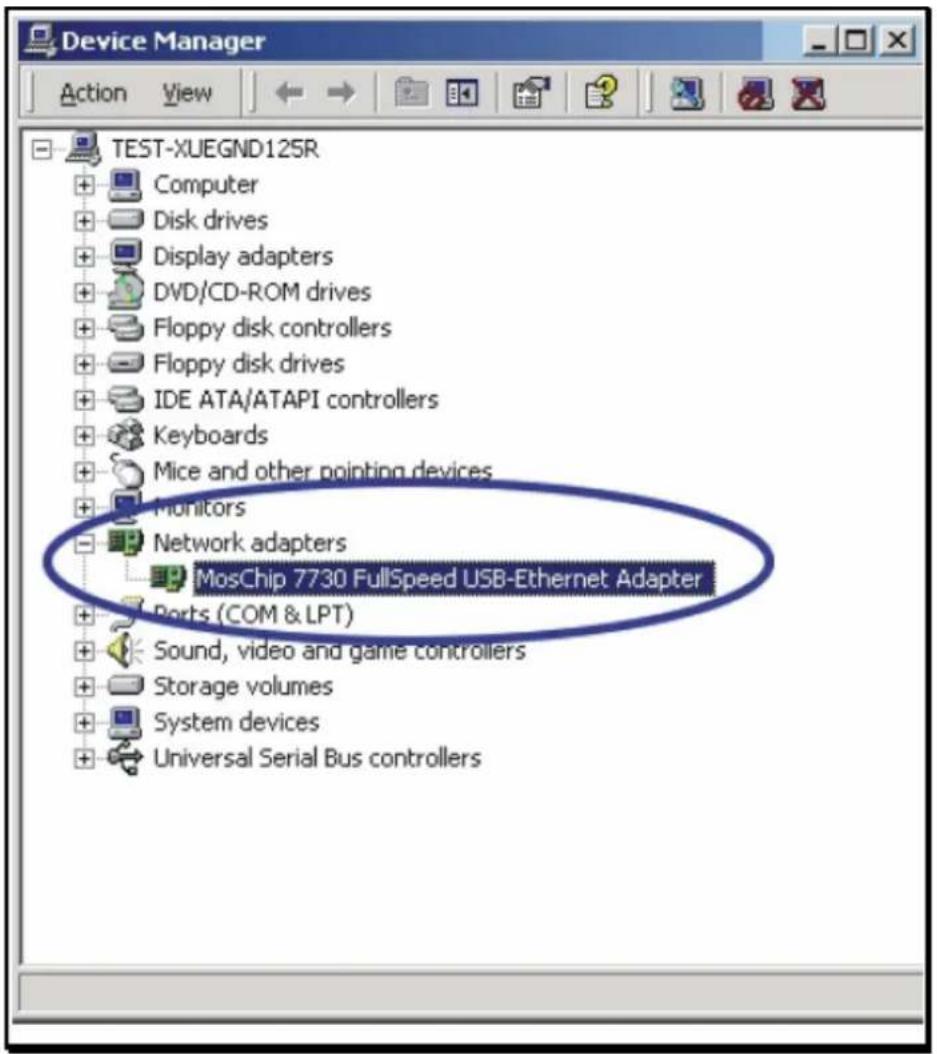

Шаг 3. Вставить диск с драйвером в привод компьютера. Выбрать опцию «Устройства CD-ROM» или «Выбрать расположение», указать D:\Driver\EU-4206, затем нажать «Дальше». Шаг 4. Место нахождения драйвера будет обнаружено, нажать «Дальше» с цель продолжения. Шаг 5. Нажать «Завершить» с целью завершения инсталлирования. Шаг 6. Система Windows 2000 автоматически проведёт конфигурацию адаптера USB Fast Ethernet. Шаг 7. Произвести рестарт компьютера и вынуть из привода диск с драйвером. Драйвер будет работать. Шаг 8. Проверить правильно ли проведено инсталлирование устройства в системе «Мой компьютер → (нажать правой кнопкой мыши)

Устройства → Менеджер устройств».4748

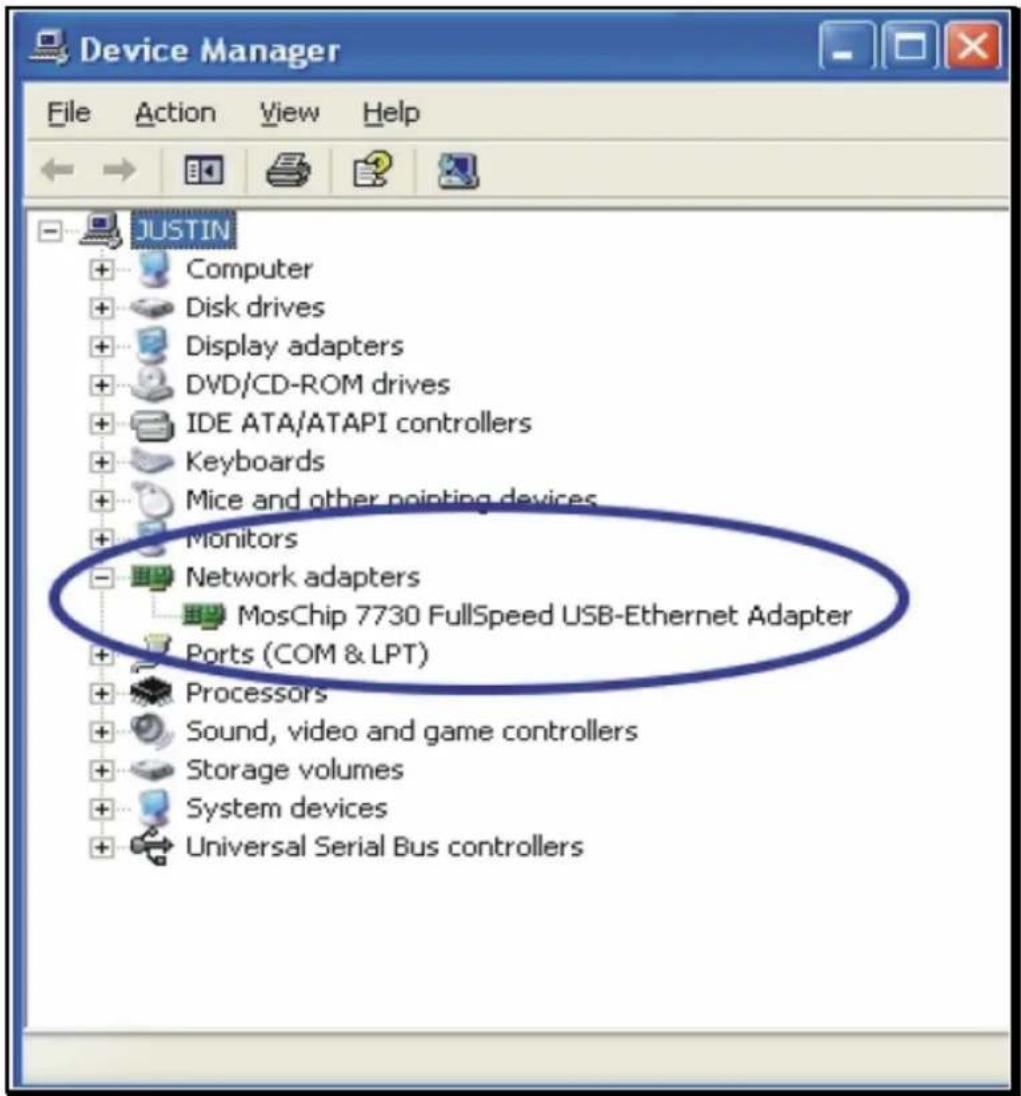

Шаг 1. Включить компьютер. Когда появится окно с информацией «Обнаружено новое устройство» выбрать опцию «Провести инсталлирование из списка или из конкретного места (расширенная опция)», затем нажать «Дальше». Шаг 2. Вставить диск с драйвером в привод компьютера. Выбрать опцию «Устройства CD-ROM» или «Выбрать расположение», указать D:\Driver\EU-4206, затем нажать «Дальше». Шаг 3. Система Windows XP отыщет драйвер и попросит продолжить процесс инсталлирования и сделать копию необходимый файлов. Шаг 4. Нажать «Завершить» с целью завершения инсталлирования. Шаг 5. Над кнопкой заданий появится диалоговое окно с информацией «Произведено инсталлирование нового сетевого устройства». Шаг 6. Произвести рестарт компьютера и вынуть из привода диск с драйвером. Драйвер будет работать. Krok 7. Проверить правильно ли проведено инсталлирование устройства в системе «Старт

• Мой компьютер → (нажать правой кнопкой мыши) Свойства

• Устройства → Менеджер устройств».49
