BEDIENUNGSANLEITUNG EU4206 Edimax

: Finden Sie bitte das englische QIG beiliegend in der Treiber CD (German)

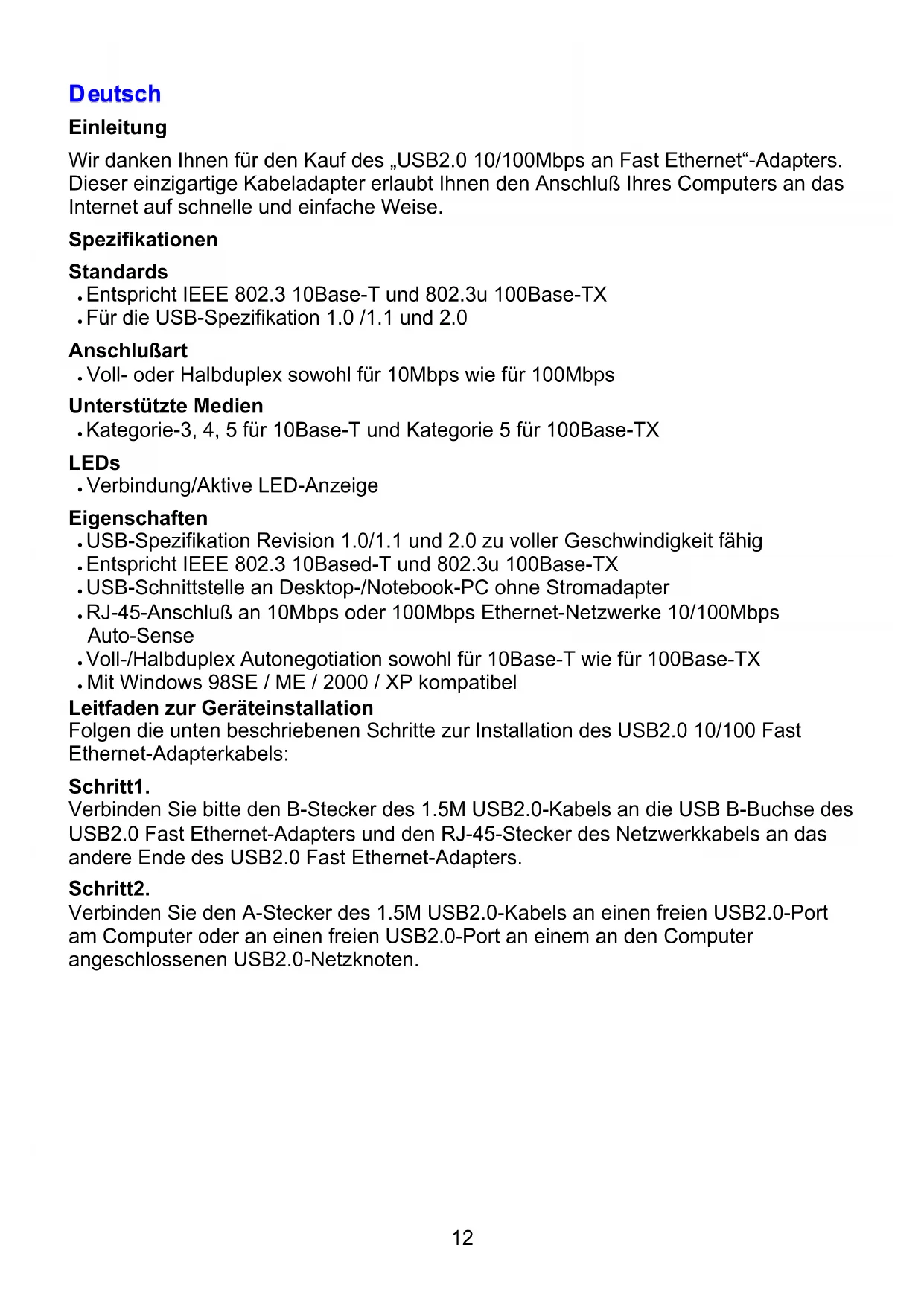

Einleitung Wir danken Ihnen für den Kauf des „USB2.0 10/100Mbps an Fast Ethernet“-Adapters. Dieser einzigartige Kabeladapter erlaubt Ihnen den Anschluß Ihres Computers an das Internet auf schnelle und einfache Weise. Spezifikationen Standards z Entspricht IEEE 802.3 10Base-T und 802.3u 100Base-TX z Für die USB-Spezifikation 1.0 /1.1 und 2.0 Anschlußart z Voll- oder Halbduplex sowohl für 10Mbps wie für 100Mbps Unterstützte Medien z Kategorie-3, 4, 5 für 10Base-T und Kategorie 5 für 100Base-TX LEDs z Verbindung/Aktive LED-Anzeige Eigenschaften z USB-Spezifikation Revision 1.0/1.1 und 2.0 zu voller Geschwindigkeit fähig z Entspricht IEEE 802.3 10Based-T und 802.3u 100Base-TX z USB-Schnittstelle an Desktop-/Notebook-PC ohne Stromadapter z RJ-45-Anschluß an 10Mbps oder 100Mbps Ethernet-Netzwerke 10/100Mbps Auto-Sense z Voll-/Halbduplex Autonegotiation sowohl für 10Base-T wie für 100Base-TX z Mit Windows 98SE / ME / 2000 / XP kompatibel Leitfaden zur Geräteinstallation Folgen die unten beschriebenen Schritte zur Installation des USB2.0 10/100 Fast Ethernet-Adapterkabels: Schritt1. Verbinden Sie bitte den B-Stecker des 1.5M USB2.0-Kabels an die USB B-Buchse des USB2.0 Fast Ethernet-Adapters und den RJ-45-Stecker des Netzwerkkabels an das andere Ende des USB2.0 Fast Ethernet-Adapters. Schritt2. Verbinden Sie den A-Stecker des 1.5M USB2.0-Kabels an einen freien USB2.0-Port am Computer oder an einen freien USB2.0-Port an einem an den Computer angeschlossenen USB2.0-Netzknoten.13

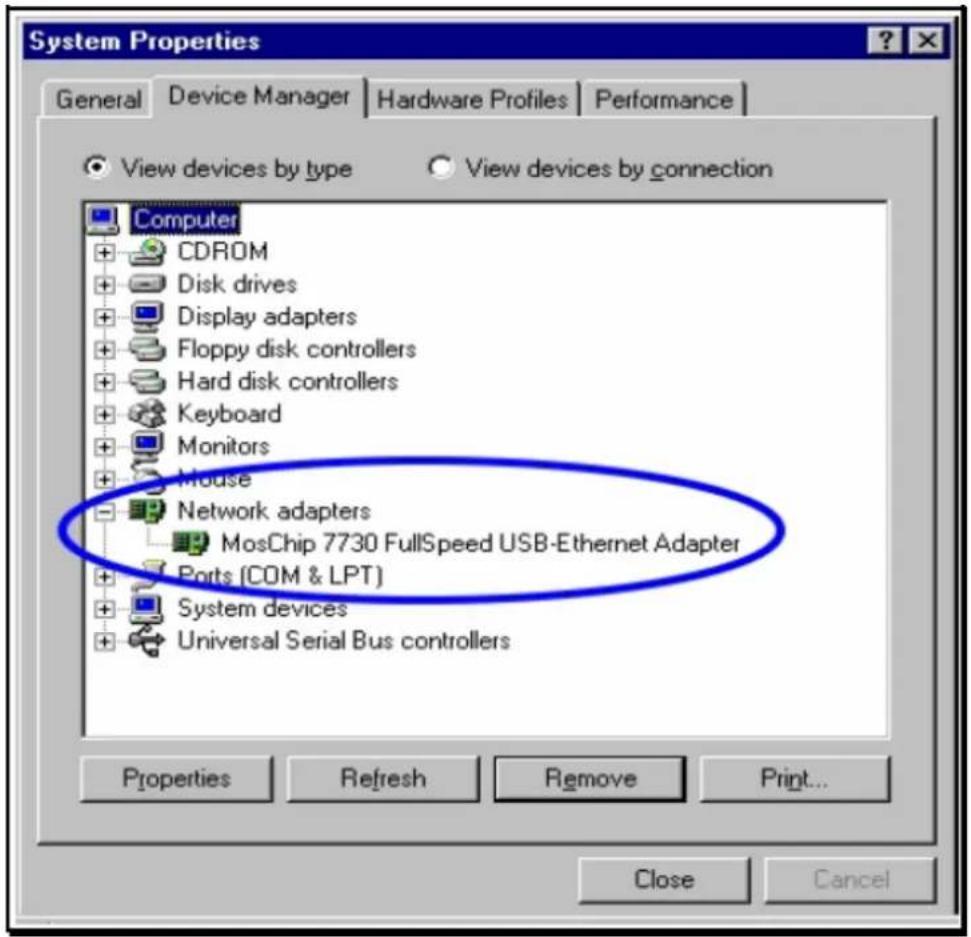

Schritt1. Schalten Sie den Computer ein. Es erscheint das Fenster „Neue Hardware gefunden“, um Sie aufzufordern, die Treiberdiskette einzulegen und auf „OK“ zu klicken. Schritt2. Wählen Sie „Die richtigen Dateien des Treibers suchen“ und klicken Sie auf „Weiter“. Schritt3. Legen Sie die Treiber-Disk in den Computer ein. Wählen Sie den Link „CD-ROM-Geräte“ oder „Eine Speicherstelle angeben“ D:\Driver\EU-4206, und klicken Sie auf „Weiter“. Schritt4. Der Treiber wird gefunden, klicken Sie auf „Weiter“ um fortzufahren. Schritt5. Das System wird Sie nach der Original-Disk von Windows 98SE fragen. Schritt6. Bitte legen Sie die Disk ein, das System wird den Treiber automatisch installieren. Schritt7. Klicken Sie auf „Beenden“ um die Installation abzuschließen. Schritt8. Windows 98SE / Me wird den Treiber finden und den USB Fast Ethernet-Adapter automatisch konfigurieren. Schritt9. Starten Sie Ihren Computer neu und entfernen Sie die Treiber-Disk. Der Treiber wird wirksam. Schritt10. Prüfen Sie, on das Gerät vollkommen in Ihrem Computer installiert ist: My Computer → (rechte Maustaste) Inhalt → Hardware → Gerätemanager.14

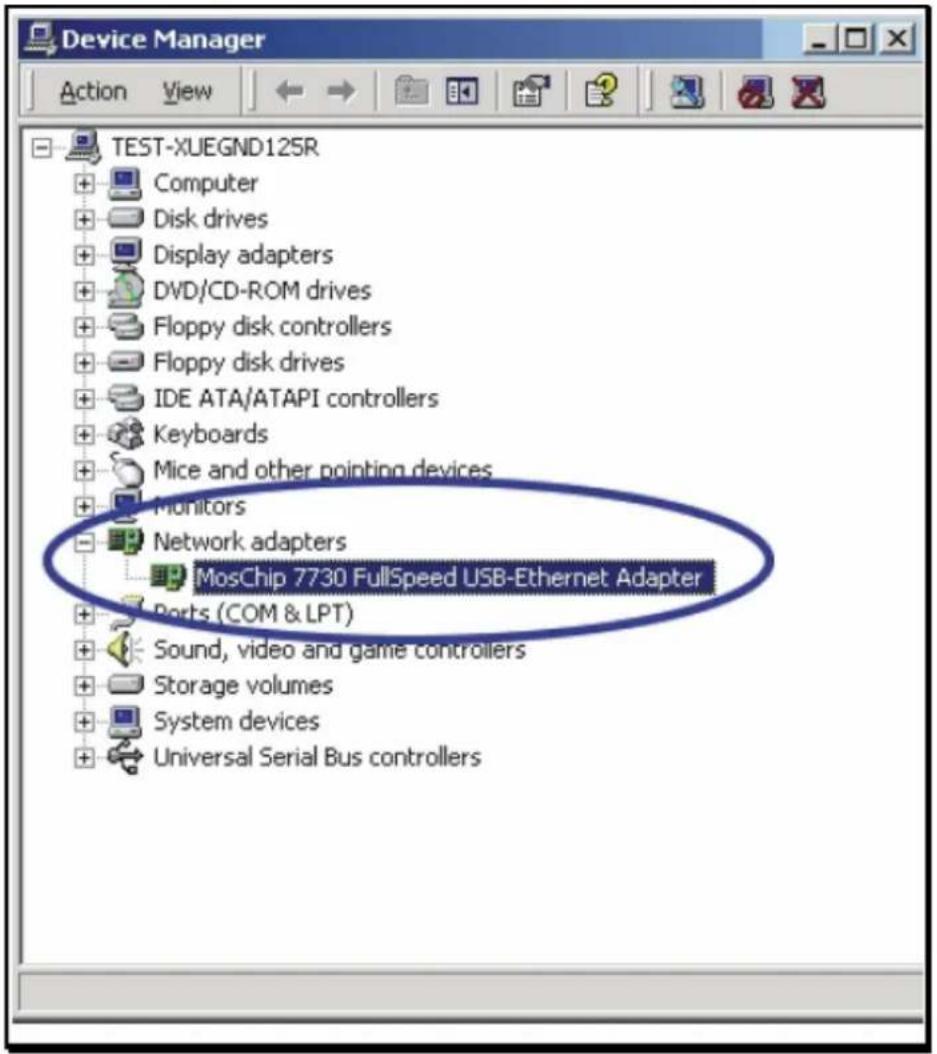

Schritt1. Schalten Sie den Computer ein. Wenn das Fenster des „Neue Hardware gefunden“-Wizard erscheint, klicken Sie auf „Weiter“, um den Treiber zu installieren. Schritt2. Wählen Sie „Die richtigen Dateien des Treibers suchen“ und klicken Sie auf „Weiter“. Schritt3. Legen Sie die Treiber-Disk in den Computer ein. Wählen Sie den Link „CD-ROM-Geräte“ oder „Eine Speicherstelle angeben“ D:\Driver\EU-4206, und klicken Sie auf „Weiter“. Schritt4. Der Treiber wird gefunden, klicken Sie auf „ Weiter“ um fortzufahren. Schritt5. Klicken Sie auf „Beenden“ um die Installation abzuschließen. Schritt6. Windows 2000 wird den USB Fast Ethernet-Adapter automatisch konfigurieren. Schritt7. Starten Sie Ihren Computer neu und entfernen Sie die Treiber-Disk. Der Treiber wird wirksam. Schritt8. Prüfen Sie, on das Gerät vollkommen in Ihrem Computer installiert ist: My Computer → (rechte Maustaste) Inhalt → Hardware → Gerätemanager.15

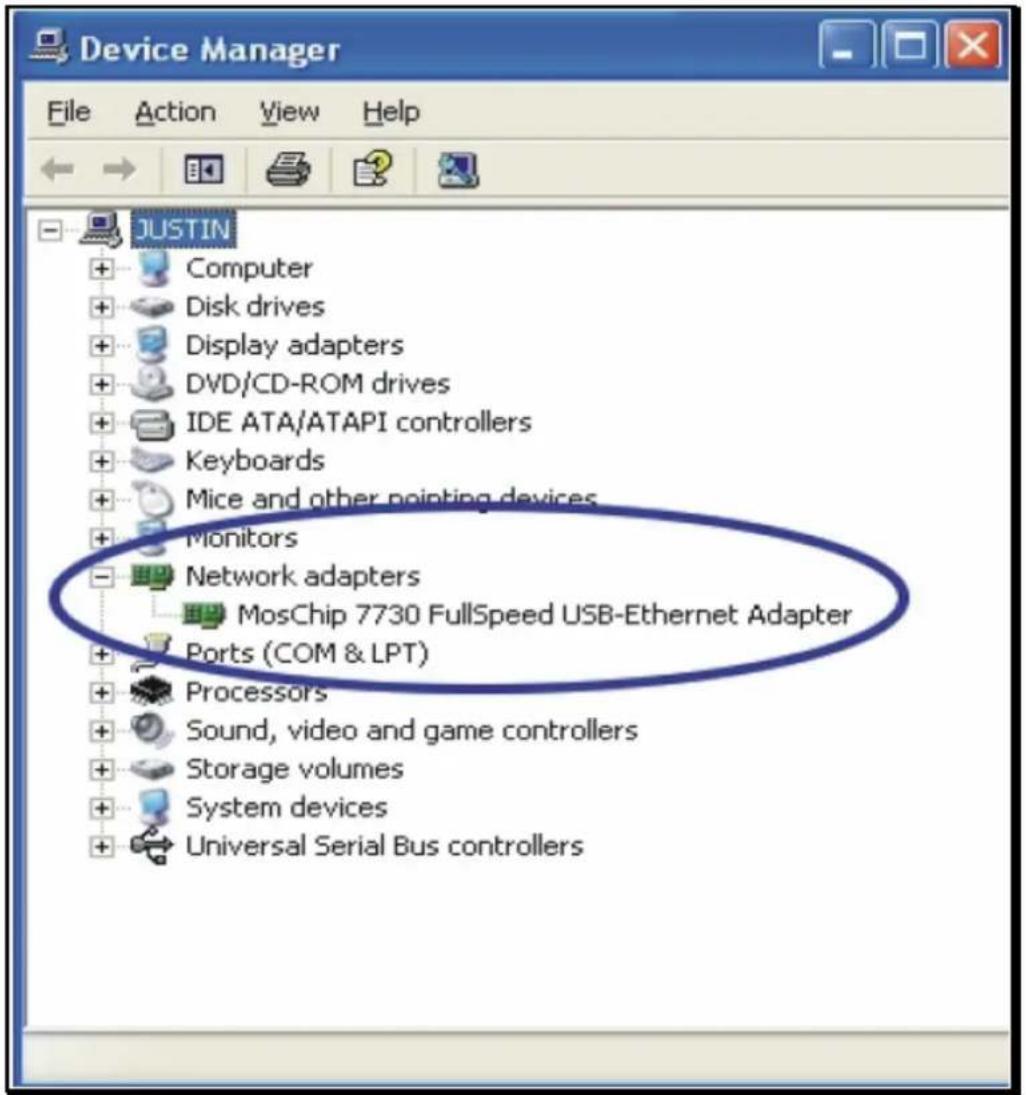

Schritt1. Schalten Sie den Computer ein. Wenn das Fenster des „Neue Hardware gefunden“-Wizard erscheint, wählen Sie „Aus einer Liste oder einer bestimmten Stelle installieren (Fortgeschritten)“ und klicken Sie auf „Weiter“. Schritt2. Legen Sie die Treiber-Disk in den Computer ein. Wählen Sie den Link „CD-ROM-Geräte“ oder „Eine Speicherstelle angeben“ D:\Driver\EU-4206, und klicken Sie auf „Weiter“. Schritt3. Windows XP wird den Treiber finden und Sie auffordern, mit der Installation fortzufahren und die benötigten Dateien zu kopieren. Schritt4. Klicken Sie auf „Beenden“ um die Installation abzuschließen. Schritt5. Über der Task-Leiste wird eine Dialogbox erscheinen, die „Neues Netzwerkgerät installiert“ anzeigt. Schritt6. Starten Sie Ihren Computer neu und entfernen Sie die Treiber-Disk. Der Treiber wird wirksam. Schritt7. Prüfen Sie, on das Gerät vollkommen in Ihrem Computer installiert ist: My Computer → (rechte Maustaste) Inhalt → Hardware → Gerätemanager16
