Produkttyp	Sicherheitskamera (IP-Kamera)
Modell	IC-3030iWN
Marke	Edimax
Konnektivität	Ethernet (RJ-45), Wi-Fi 802.11n (150 Mbit/s), WPS
WLAN-Standard	IEEE 802.11b/g/n
Frequenzband	2,4 GHz
Bildsensor	1/4-Zoll-CMOS
Auflösung	VGA (640x480) bei 30 Bildern/s
Objektiv	Fest, 3,6 mm
Sichtfeld	67° horizontal, 50° vertikal
Nachtsicht	Keine Infrarot-LED; nur Tagesbetrieb
Stromversorgung	Gleichstrom 5 V, 1,2 A (über mitgelieferten Adapter)
Power over Ethernet	Nicht unterstützt
Abmessungen (BxHxT)	100 x 65 x 40 mm
Gewicht	150 g
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit (Betrieb)	20 % bis 80 % nicht kondensierend
Montage	Wand- oder Deckenmontage (Halterung im Lieferumfang)
Software	IPCam Admin Utility (PC-Anwendung)
Sicherheit	WEP, WPA/WPA2-Verschlüsselung
Zertifizierungen	FCC, CE, R&TTE, WEEE
Lieferumfang	Kamera, Netzteil, Montageset, CD, Kurzanleitung

Häufig gestellte Fragen - IC-3030IWN Edimax

Wie setze ich die Edimax IC-3030iWN auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Kamera etwa 10 Sekunden lang gedrückt, bis die Status-LED schnell blinkt. Die Kamera startet neu und stellt die Werkseinstellungen wieder her.

Was ist die Standard-IP-Adresse der Kamera?

Die Standard-IP-Adresse lautet 192.168.2.100. Falls Sie sie geändert und vergessen haben, verwenden Sie das IPCam Admin Utility, um die Kamera in Ihrem Netzwerk zu finden.

Wie verbinde ich die Kamera mit meinem WLAN-Netzwerk?

Verbinden Sie die Kamera zunächst über Ethernet mit Ihrem Router. Starten Sie das IPCam Admin Utility, wählen Sie die Kamera aus und gehen Sie zu den WLAN-Einstellungen. Geben Sie Ihre WLAN-SSID und Ihr Passwort ein und aktivieren Sie dann WLAN. Trennen Sie das Ethernet-Kabel; die Kamera verbindet sich dann über WLAN.

Kann ich die Kamera von meinem Smartphone aus fernbetrachten?

Ja, die Kamera unterstützt Fernzugriff über die EdiView-App (iOS/Android) oder über einen Webbrowser mit der WAN-IP der Kamera und Portweiterleitung. Stellen Sie sicher, dass UPnP auf Ihrem Router aktiviert ist, um die Einrichtung zu erleichtern.

Unterstützt die Kamera Nachtsicht?

Nein, die IC-3030iWN ist eine reine Tageskamera und verfügt über keine Infrarot-LEDs. Sie benötigt Umgebungslicht, um ein klares Bild zu liefern.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der Edimax-Support-Website herunter. Rufen Sie die Weboberfläche der Kamera auf, gehen Sie zu Firmware-Update, wählen Sie die Datei aus und klicken Sie auf Aktualisieren. Schalten Sie die Kamera während des Vorgangs nicht aus.

Was ist das Sichtfeld der Kamera?

Die Kamera hat ein festes Objektiv mit einem horizontalen Blickwinkel von 67° und einem vertikalen Winkel von 50°, geeignet für die Überwachung kleiner bis mittelgroßer Räume.

Ist die Kamera mit Drittanbieter-NVRs kompatibel?

Ja, sie unterstützt Standardprotokolle wie RTSP und MJPEG, was sie mit vielen NVRs und Software wie Blue Iris, iSpy und ZoneMinder kompatibel macht.

Wie montiere ich die Kamera?

Die Kamera wird mit einer Montagehalterung geliefert, die an einer Wand oder Decke befestigt werden kann. Verwenden Sie die mitgelieferten Schrauben und Dübel. Richten Sie den Kamerakopf auf den gewünschten Winkel aus.

Welche Sicherheitsfunktionen bietet die Kamera?

Die Kamera unterstützt WEP-, WPA- und WPA2-Verschlüsselung für die drahtlose Sicherheit. Sie verfügt außerdem über eine passwortgeschützte Weboberfläche und kann für sicheren Fernzugriff über HTTPS konfiguriert werden.

BEDIENUNGSANLEITUNG IC-3030IWN Edimax

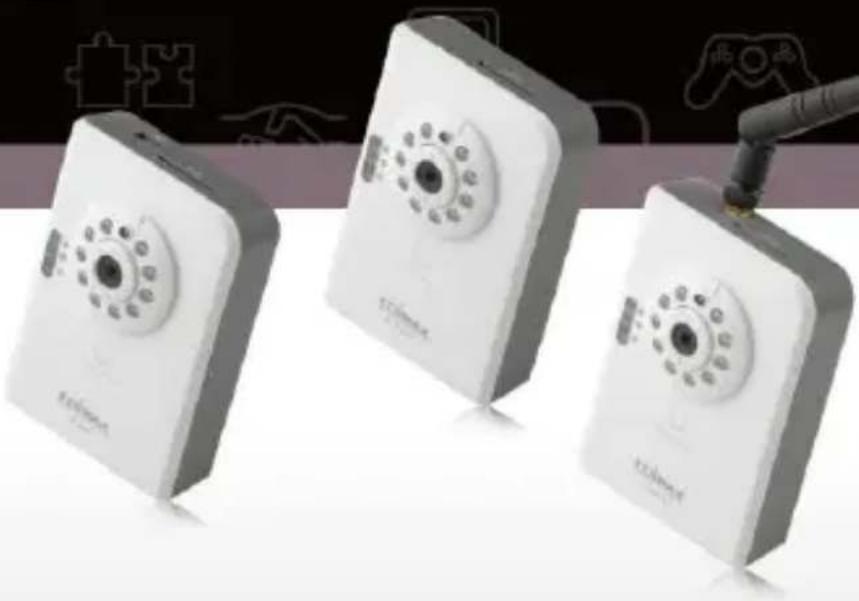

Fast Ethernet / WLAN 802.11n / PoE Triple Mode-IP-Kamera mit Nachtsicht

IC-3030i / IC-3030iWn / IC-3030iPoE Schnellanleitung

Version 1.0 / 1, 2011

Verwendung: Ü berwachung rund um die Uhr und Ü bertragung von Filmmaterial aus Sicherheits- und Gesundheitsgründen.

Detailierte Beschreibung:

• Nutzung aus gesundheitlichen Gründen: Die Benutzer können das Produkt (IP-Kamera) über das Internet (von überall) kontrollieren. Es dient der Beaufsichtigung von Personen, die zu Hause gepflegt werden, und verschickt automatisch E-Mails und Warnmeldungen per Telefon, um die Pfleger zu informieren und deren Aufmerksamkeit zu wecken. Das Produkt bietet auch eine Aufzeichnungsfunktion, um alle Bild- und Sprachinformationen als Referenz zu speichern.
• Nutzung aus Sicherheitsgründen: Benutzer können die "Bewegungserkennungs"-Funktion aktivieren, die beim Ö ffnen von Türen oder Fenstern – potenziell durch unerwünschte Personen – automatisch aufzeichnet und per E-Mail darüber informiert.
• Universelle Anwendung: Aufzeichnung/Ü berwachung der Umgebung mittels Film- und Tonmaterial und Speicherung auf der Festplatte.

Da wir nicht vorhersehen können, wenn solche Ereignisse eintreten, muss das Produkt jederzeit aktiv und alarmbereit sein. Wird das Produkt in den "Standby/Aus"-Modus versetzt, würden die Aufzeichungs- und Warnfunktionen beeinträchtigt, sodass die Benutzer nicht die benötigten Informationen erhalten.

Auf Grundlage des ErP-Amtsblatts der Europäischen Union

Richtlinien 2009/125/CE des Europäischen Parlaments und des Rats vom 21. Oktober 2009 Artikel 15 Abschnitt 5 Teil (a) und (b) wie folgt:

“Die Implementierung von Maßnahmen darf aus der Sicht des Benutzers keine erheblich negativen Auswirkungen auf die Funktion des Produkts haben.”

"Gesundheit, Sicherheit und Umwelt dürfen nicht beeinträchtigt werden."

Wir geben bekannt, dass das Produkt mit der (EC) № 1275 Standby- und Ein/Aus-Modusfunktion der Implementierungsmaßnahme konform sein muss.

Wir werden uns nach den neuesten künftigen Implementierungsmaßnahmen richten und auf das Produkt bezogene Änderungen einarbeiten.

Copyright© by Edimax Technology Co, Ltd. Alle Rechte vorbehalten. Diese Veröffentlichung darf weder ganz noch teilweise kopiert, übertragen, abgeschrieben, in einem Datenrecherchesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, ganz gleich in welcher Form oder durch welche Mittel, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, von Hand oder anderweitig, ohne vorher die schriftliche Genehmigung dieses Unternehmens eingeholt zu haben.

Dieses Unternehmen äußert sich nicht und gibt keine Garantien, weder ausdrücklich formuliert oder angedeutet, hinsichtlich der hier veröffentlichten Inhalte und lehnt insbesondere Garantieleistungen, die Gebrauchstauglichkeit oder die Eignung für einen speziellen Anwendungszweck ab. Jegliche Software, die in diesem Handbuch beschrieben ist, wird so verkauft oder lizenziert, „wie sie ist“. Sollte sich das Programm nach dem Kauf als fehlerhaft erweisen, übernimmt der Käufer (und nicht dieses Unternehmen, dessen Vertriebshändler oder Händler) die gesamten Kosten für die Wartung, Reparatur und jegliche zufälligen oder Folgeschäden, die durch einen Fehler in der Software entstehen. Des Weiteren behält sich das Unternehmen das Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit inhaltliche Änderungen vorzunehmen. Es ist nicht verpflichtet, andere über diese Ü berarbeitungen oder Änderungen zu informieren.

Das von Ihnen gekaufte Produkt und der Einrichtungsbildschirm können etwas von dem in dieser Schnellbedienungsanleitung gezeigten abweichen. Genauere Informationen über dieses Produkt erhalten Sie im Benutzerhandbuch auf der CD-ROM. Änderung der Software und der technischen Daten vorbehalten. Bitte besuchen Sie unsere Website www.edimax.com für Updates. Alle Rechte vorbehalten, einschließlich aller Marken- und Produktnamen, die in diesem Handbuch erwähnt werden; diese sind Warenzeichen und/oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Linux Open Source Code

Einige Edimax-Produkte beinhalten Softwarecode, der von Dritten entwickelt worden ist, einschließlich Softwarecode, der der GNU General Public License („GPL“) oder der GNU Lesser General Public License („LGPL“) unterliegt. Bitte besuchen Sie die GNU (www.gnu.org) und LPGL

(www.gnu.org) Websites, um die Bestimmungen der einzelnen Lizenzen einzusehen.

Der in den Edimax-Produkten verwendeten GPL-Code und LGPL-Code wird ohne Garantie verbreitet und unterliegen den Urheberrechten der Autoren. Details finden Sie in den Lizenzen der GPL- und LGPL-Codes. Sie können die Firmwaredateien unter http://www.edimax.com im Bereich "Download" herunterladen.

1. Produktinformation

Herzlichen Glückwunsch zum Kauf dieser Edimax IP-Kamera! Sie haben eine gute Wahl getroffen. Diese IP-Kamera ist ideal für alle Arten der Videoüberwachung, von der Sicherheit für Haus und Büro bis hin zur Ü berwachung der Kinder und Haustiere. Diese Edimax IP-Kamera ist speziell dafür ausgelegt, Video live über Ihr Netzwerk zu streamen, damit Sie das Videomaterial an jedem Ort auf Ihren lokalen Computern verfolgen können. Noch besser ist, dass Sie Video- und Tonmaterial live über das Internet verfolgen können! Die Edimax IC-3030i-Serie bietet eine extrem hohe Bildqualität, die Videostreaming dank fortschrittlicher Videokomprimierung auch mit hoher Bildfrequenz ermöglicht. Um die beste Videoqualität zu erhalten, wählen Sie H.264, MPEG4 oder M-JPEG, abhängig von Ihren Netzwerkeinstellungen.

Bevor Sie Ihre neue IP-Kamera genießen, überprüfen Sie bitte den Packungsinhalt. Wenn etwas fehlt, bringen Sie dieses Paket zum Händler zurück und reklamieren Sie die fehlenden Teile.

2. Prüfen des Packungsinhalts

• 1 x IP-Kamera
• 1 x Netzteil
  ● 1 x Abnehmbare Antenne (nur IC-3030iWn)
• 1 x Montagesatz
  ● 1 x Kategorie 5 Ethernetkabel
• 1 x Schnellanleitung
• 1 x CD (einschließlich Handbuch/Dienstprogramm/Mehrsprachige Schnellanleitung)

3. Systemanforderungen

● CPU: Intel Pentium 4 2,4 GHz oder höher oder Intel Dual-Core 2,0 GHz
● VGA Grafikkartenauflösung: 1024 x 768 oder höher
- Ein CD-ROM-Laufwerk
● Festplatte: Mindestens 128 MB (256 MB empfohlen) freier

Speicherplatz

- Betriebssystem: Windows 2000/XP/Vista/7

4. Hardwareinstallation

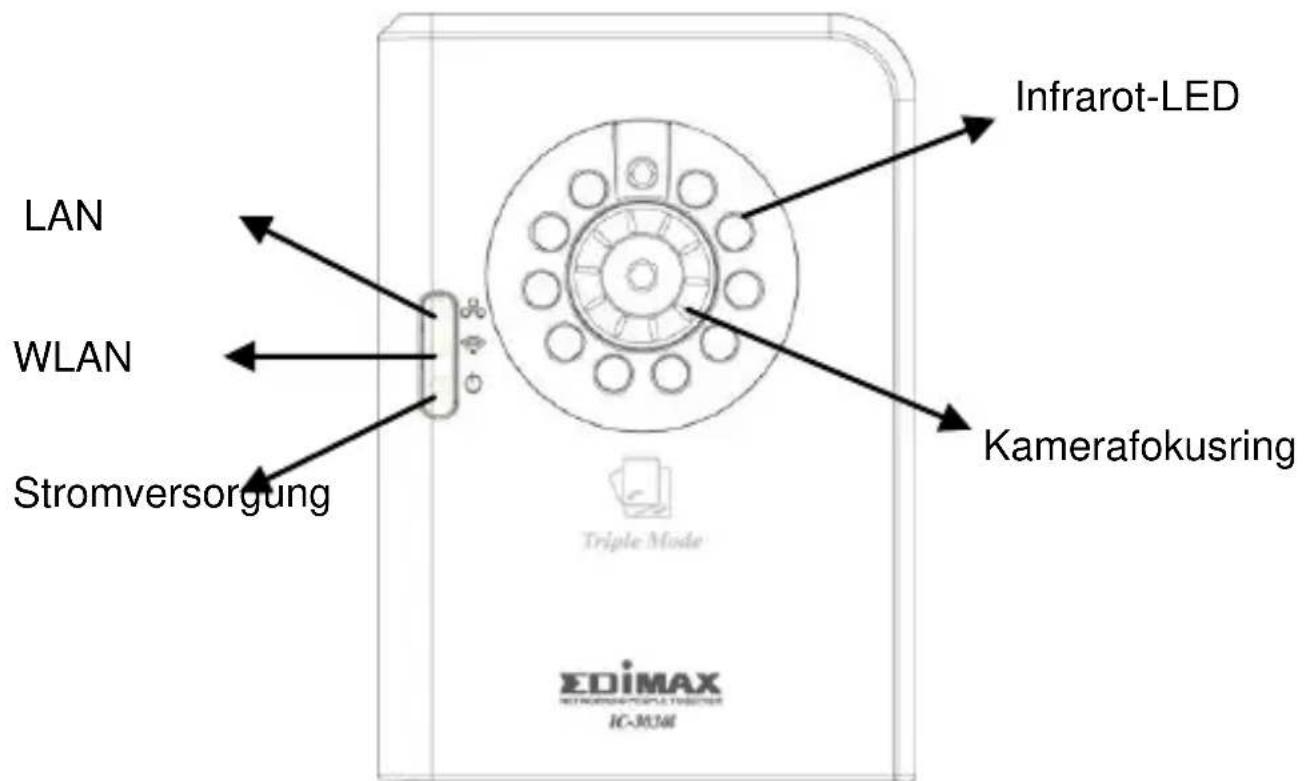

4.1 LED und Scharfeinstellung

Sie können Ziel und Fokus der Kamera durch Justieren des Ziels am Kamerakopf und durch Einstellen des Fokusrings ändern. Deuten Sie einfach in die gewünschte Richtung, und drehen Sie den Fokusring entsprechend Ihrer Vorstellung.

Ddrei LEDs zeigen Stromversorgung und Netzwerkstatus der Kamera an.

LED	Beschreibung
LAN	Wenn die IP-Kamera mit einem drahtlosen Netzwerk verbunden ist, wird diese LED aufleuchten. Die LED blinkt, wenn Videodaten über ein verkabeltes Netzwerk gesendet oder empfangen werden.
WLAN (nur IC-3030iWn & IC-3030i)	Wenn die IP-Kamera mit einem verkabelten Netzwerk verbunden ist, wird diese LED aufleuchten. Die LED blinkt, wenn Videodaten über ein kabelloses Netzwerk gesendet oder empfangen werden.
Infrarot-LEDs	Leuchtet, wenn die Umgebung zu dunkel ist.
Stromversorgung	Wenn die Kamera eingeschaltet und bereit für den Zugriff ist, leuchtet diese LED auf.

4.2 Kameraanschlüsse

Ansicht von

IC-3030i:

IC-3030iWn:

IC-3030iPoE:

Ansicht von

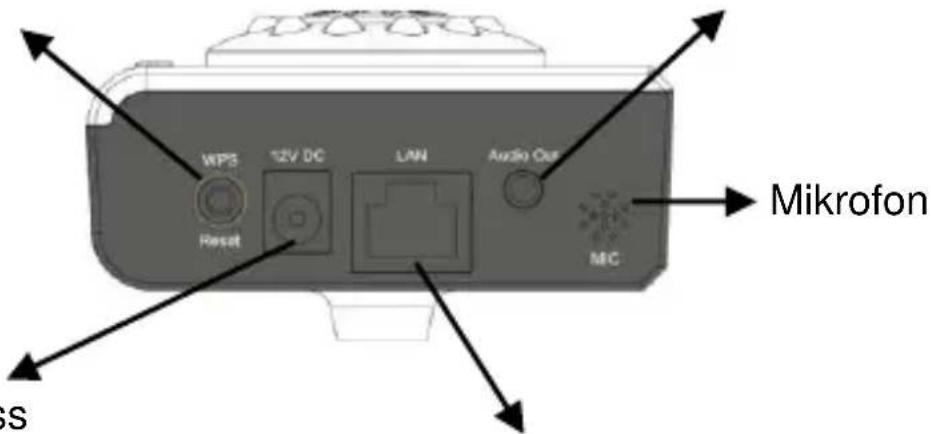

Zurücksetzen auf Standard

Audio-Anschluss

/ WPS

Netzanschluss

Ethernet-Anschluss

Name	Beschreibung

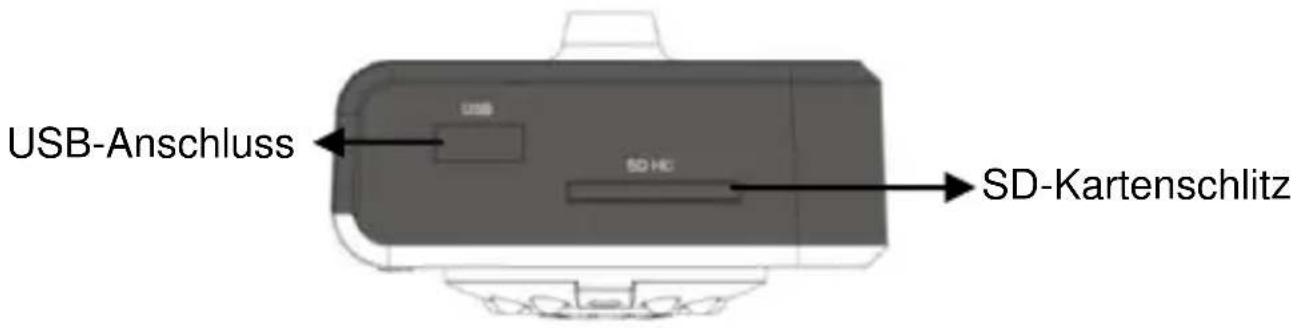

USB-Anschl uss* (nur IC-3030i)	Akzeptiert USB WiFi-Adapter** zur WLAN-Aktivierung

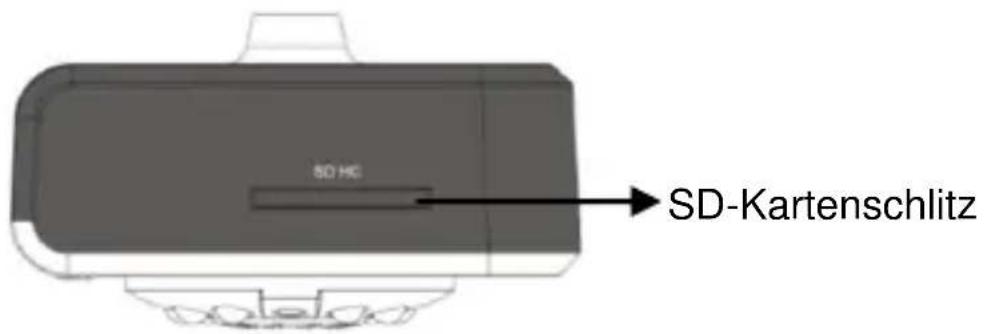

SD-Kartensch litz	Akzeptiert SD- / SD-HC-Speicherkarten zur Bild- und Videospeicherung

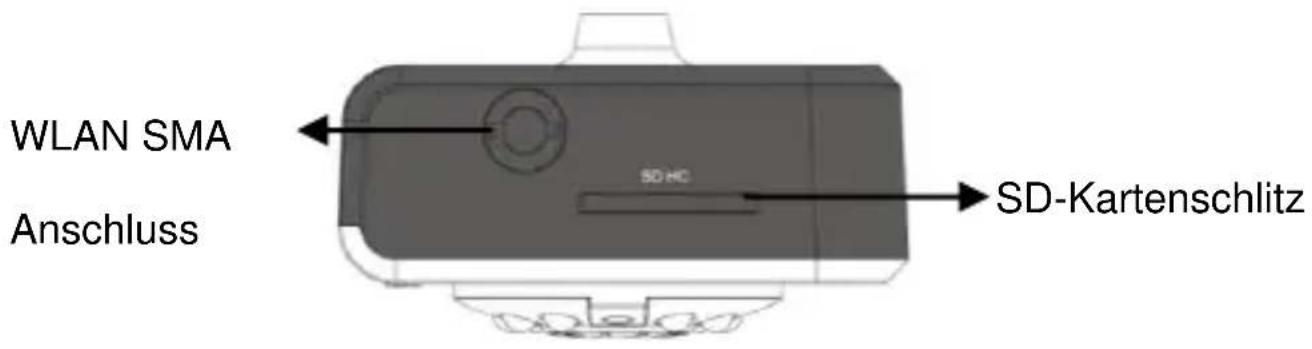

WLAN SMA-Anschl uss (nur IC-3030iWn)	Ü ber den standardmäßigen Reverse-SMA-Steckverbinder können beliebige Antennen mit Reverse-SMA-Steckverbinder an die IP-Kamera angeschlossen werden.
Zurücksetze n auf Standard / WPS (nur IC-3030iWn)	Drücken Sie die WPS-Taste und halten Sie diese länger als 5 Sekunden gedrückt, um die Kameraeinstellungen auf den werkseitigen Standard zurückzusetzen.Drücken Sie die WPS-Taste (klicken) auf der IP-Kamera, und klicken Sie auf den Access Point,mit dem Sie eine WLAN-Verbindung herstellen möchten.
Netzanschluss	Anschluss des 12V DC Netzteils
Ethernet-Anschluss	Anschluss an Ihr lokales Netzwerk
Audio-Anschluss	Anschluss eines externen Lautsprechers zur Audio-Wiedergabe
Mikrofon	Integriertes Mikrofon zur Sprachaufnahme

Hinweis: Der USB-Anschluss funktioniert nur mit USB WiFi-Adaptern von Edimax.

Hinweis: Edimax EW-7711HPn, EW-7711UAn, EW-7711USN, EW-7711UMn & EW-7711UTn

4. Hardwareinstallation

1. Nehmen Sie die Edimax IP-Kamera aus der Verpackung und überprüfen Sie, ob alle im Kapitel 1 aufgelisteten Teile vorhanden sind.
2. Schließen Sie die Edimax IP-Kamera an Ihr Netzwerk an, indem Sie ein Netzwerkkabel vom Switch oder Router mit dem LAN-Anschluss der IP-Kamera verbinden.
3. Schließen Sie das Netzteil an die IP-Kamera an und stecken Sie das Netzteil in eine Steckdose. Wenn die IP-Kamera bereit ist, leuchtet die Power-LED auf.

Hinweis: Es wird dringend empfohlen, nur das mit der IP-Kamera gelieferte Netzteil zu verwenden. Verwenden Sie KEIN anderes Netzteil, um mögliche Schäden am neuen Gerät zu vermeiden.

5. Softwareinstallation

Der Installationsassistent wird Sie durch diesen einfachen Prozess führen. Nachfolgend erklären wir Ihnen, wie Sie beginnen. Das folgende Beispiel ist für Windows Vista. Die Vorgehensweise bei Windows 2000/XP/7 ist ähnlich.

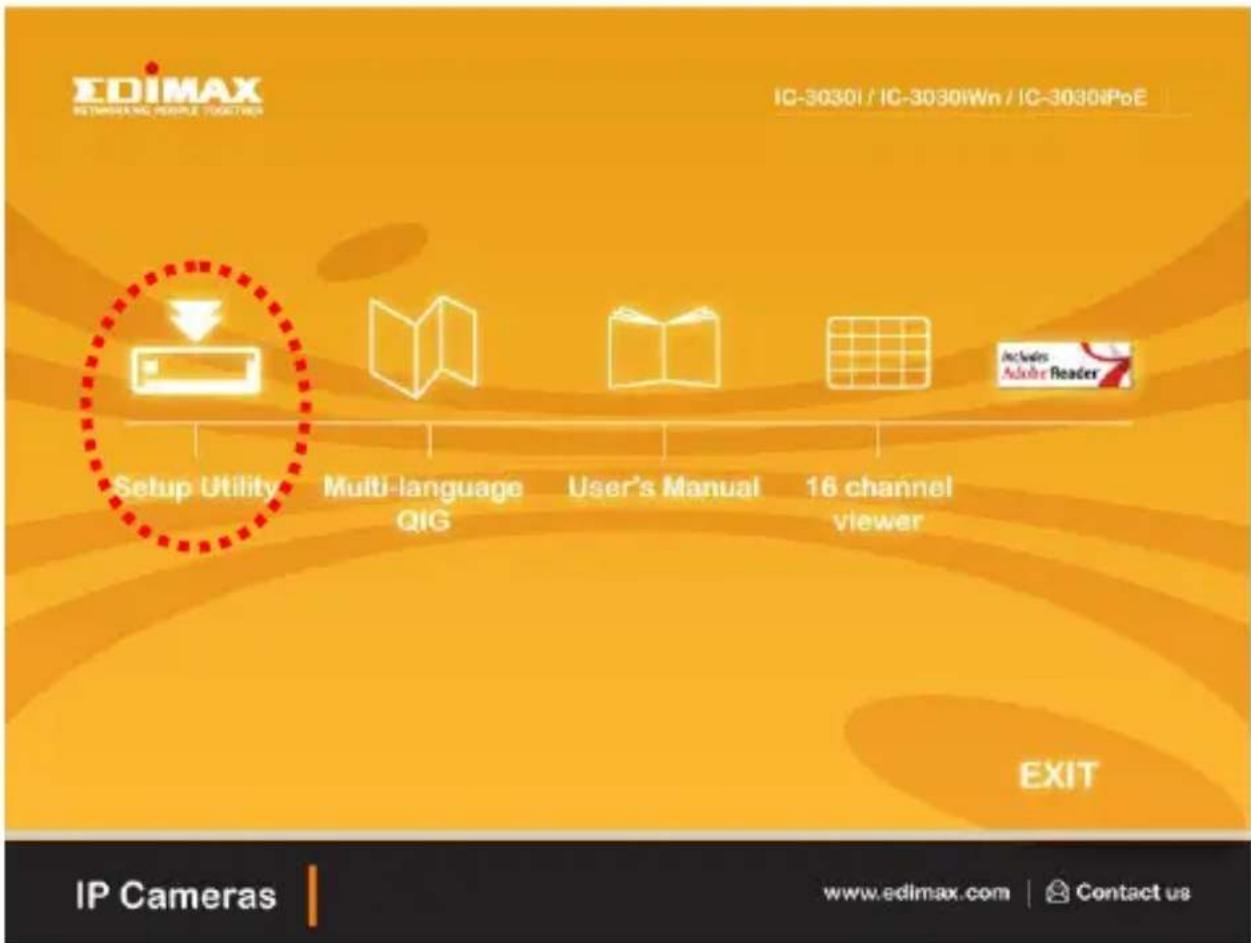

1. Legen Sie die Edimax CD in das CD-ROM-Laufwerk ein. Sie sollte automatisch starten. Falls nicht, klicken Sie auf "Autorun.exe" im Ordner "Autorun" auf der CD.
2. Der Installationsassistent stellt Ihnen vier Optionen zur Verfügung. Hier können Sie auswählen, welches Programm installiert werden soll. Die folgenden Installationsschritte demonstrieren die Installation von 'Administrator Utility & Camera Viewer'. Klicken Sie auf 'Setup Utility'.

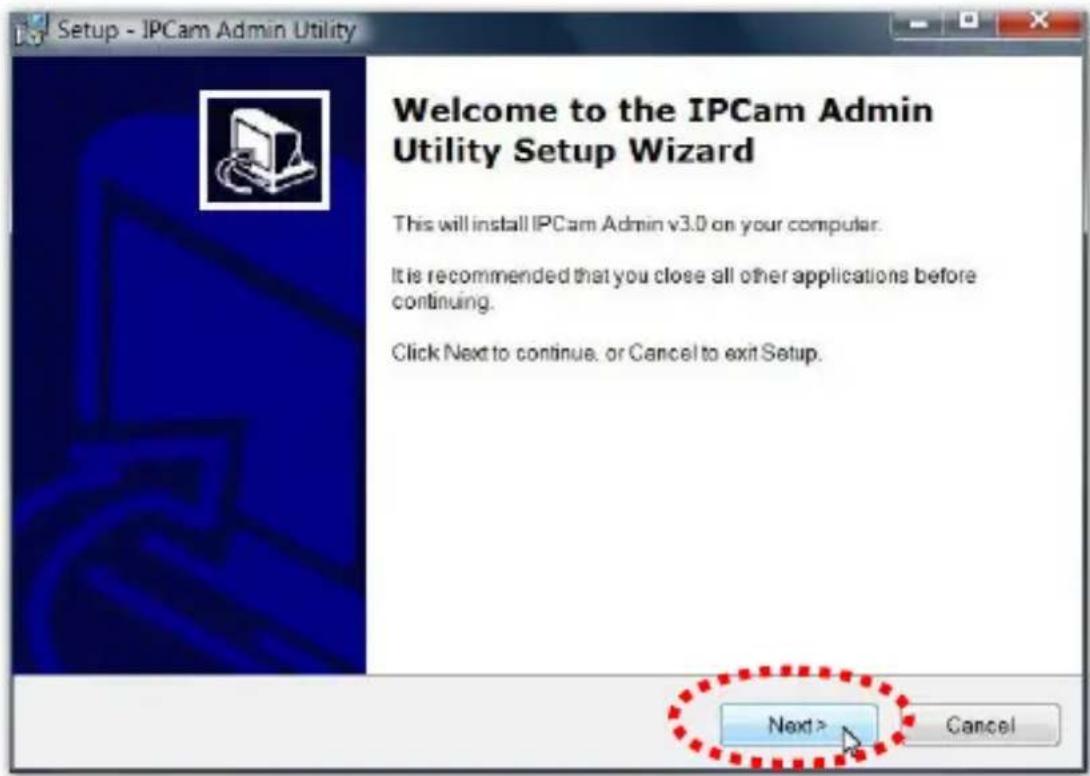

1. Der ,Installationsassistent' sollte Sie an diese Stelle leiten. Klicken Sie auf 'Next (Weiter)', um die Installation fortzusetzen.

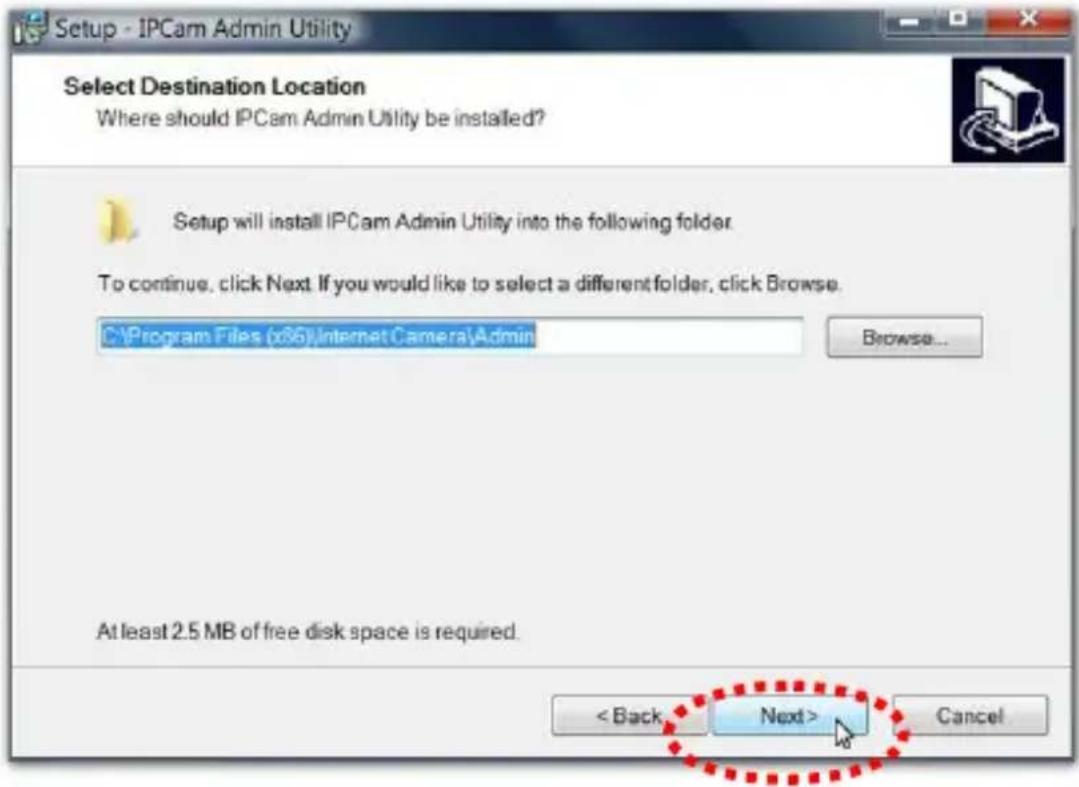

1. Klicken Sie auf 'Next (Weiter)', um zum nächsten Schritt zu gehen. Wenn Sie das Programm an einem anderen Speicherort installieren möchten, klicken Sie auf 'Browse (Durchsuchen)' und wählen Sie einen Speicherort.

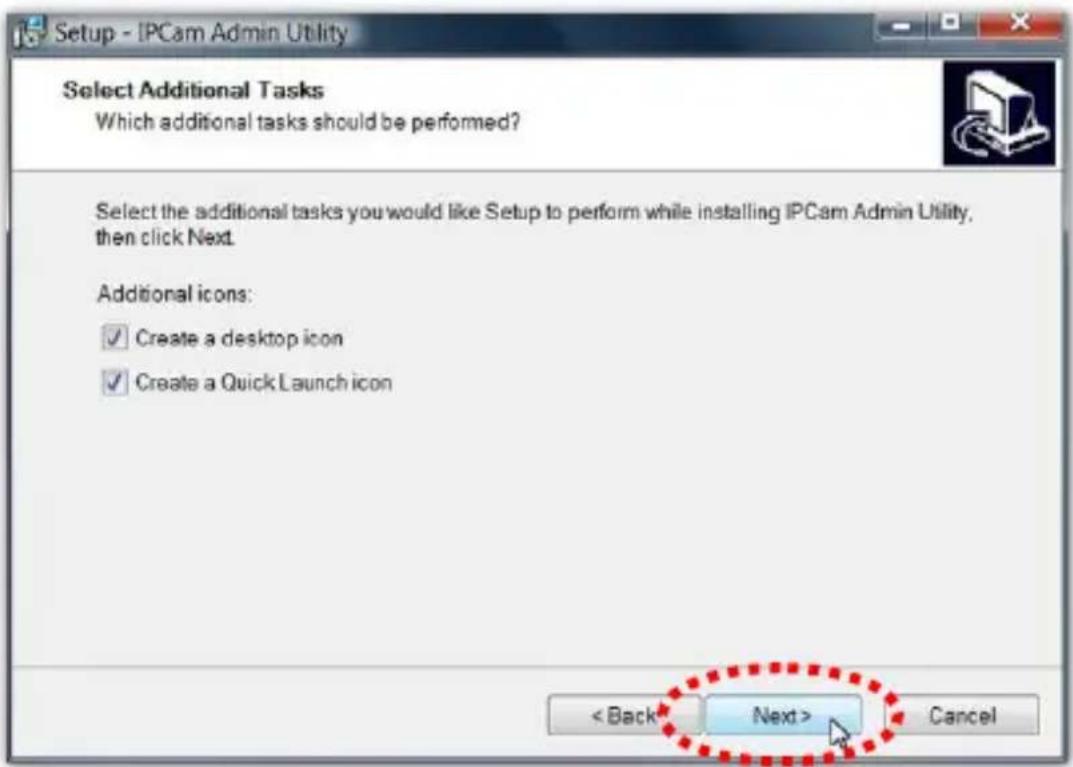

1. Klicken Sie auf 'Next (Weiter)', um mit dem nächsten Schritt fortzufahren, oder treffen Sie hier eine Auswahl.

1. Klicken Sie auf 'Install (Installieren)', um das Programm zu installieren.

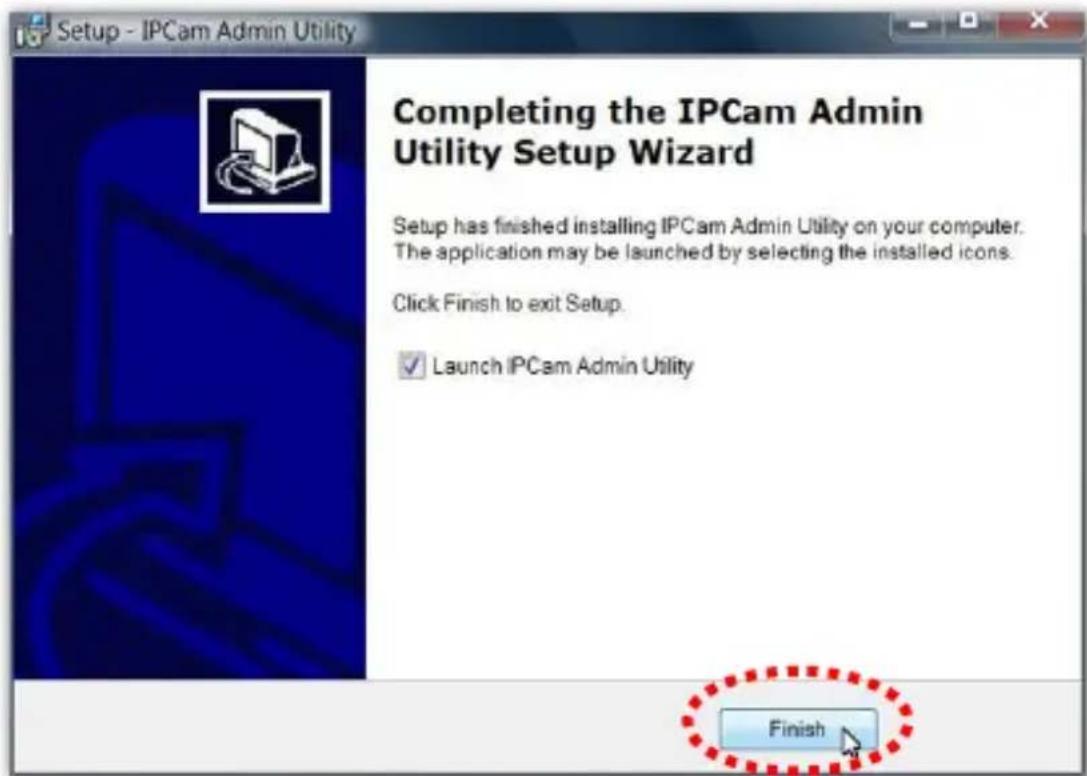

1. Klicken Sie auf 'Finish (Fertig stellen)', um die Softwareinstallation zu bestätigen.

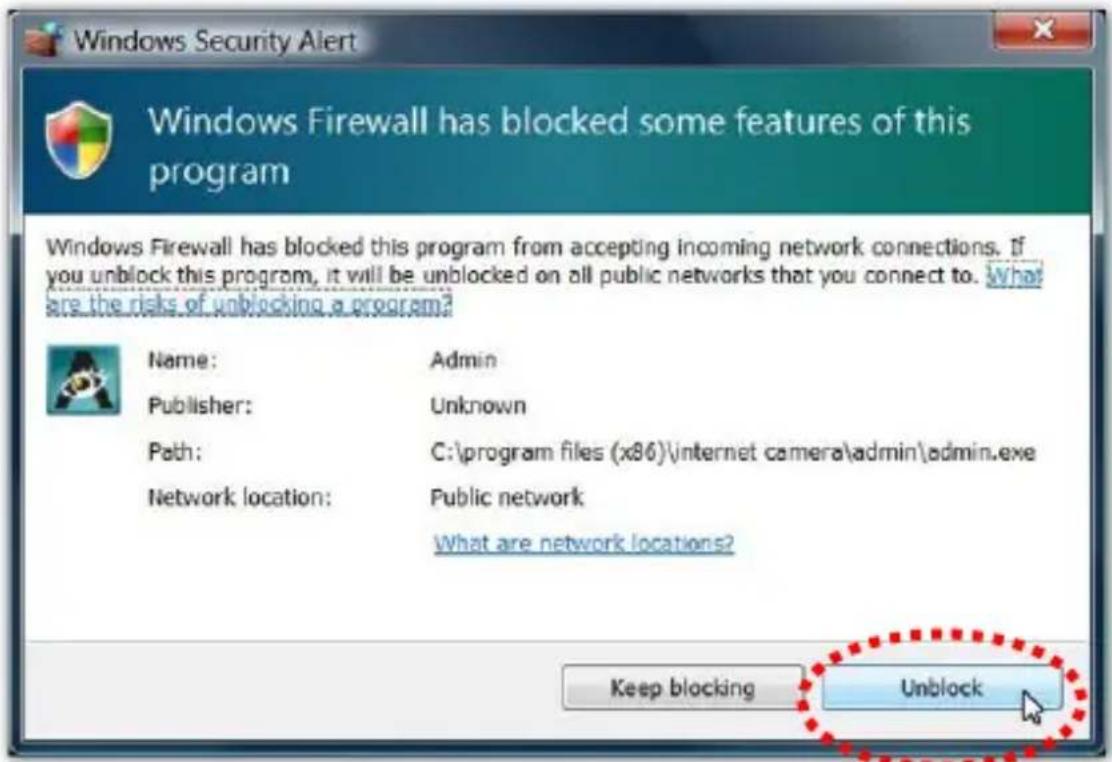

1. Wenn Sie Windows Defender oder eine andere Firewallsoftware verwenden, sehen Sie möglicherweise folgende Meldung (oder eine ähnliche). Klicken Sie bitte auf 'Unblock (Nicht mehr blocken)', damit das Dienstprogramm der Edimax IP-Kamera die Firewall passieren kann. Tun Sie das nicht, wird das Dienstprogramm der IP-Kamera nicht optimal funktionieren.

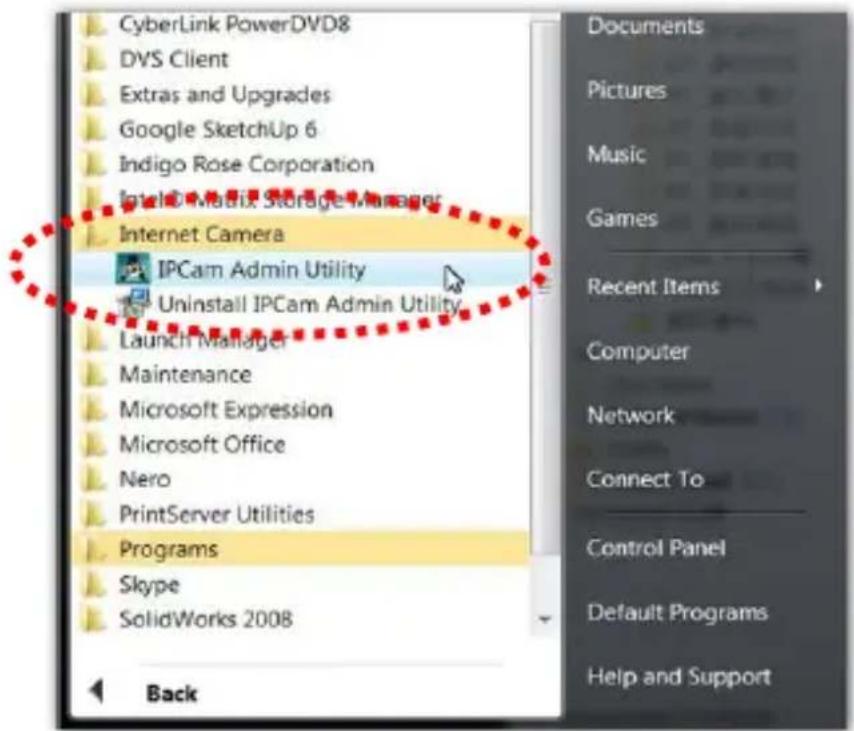

1. Es wird ein neuer Ordner 'Internet Camera' unter 'Alle Programme' erstellt. Klicken Sie auf 'IP Cam Admin Utility', um sich mit der IP-Kamera zu verbinden und die Kamerafunktionen direkt zu verwenden.

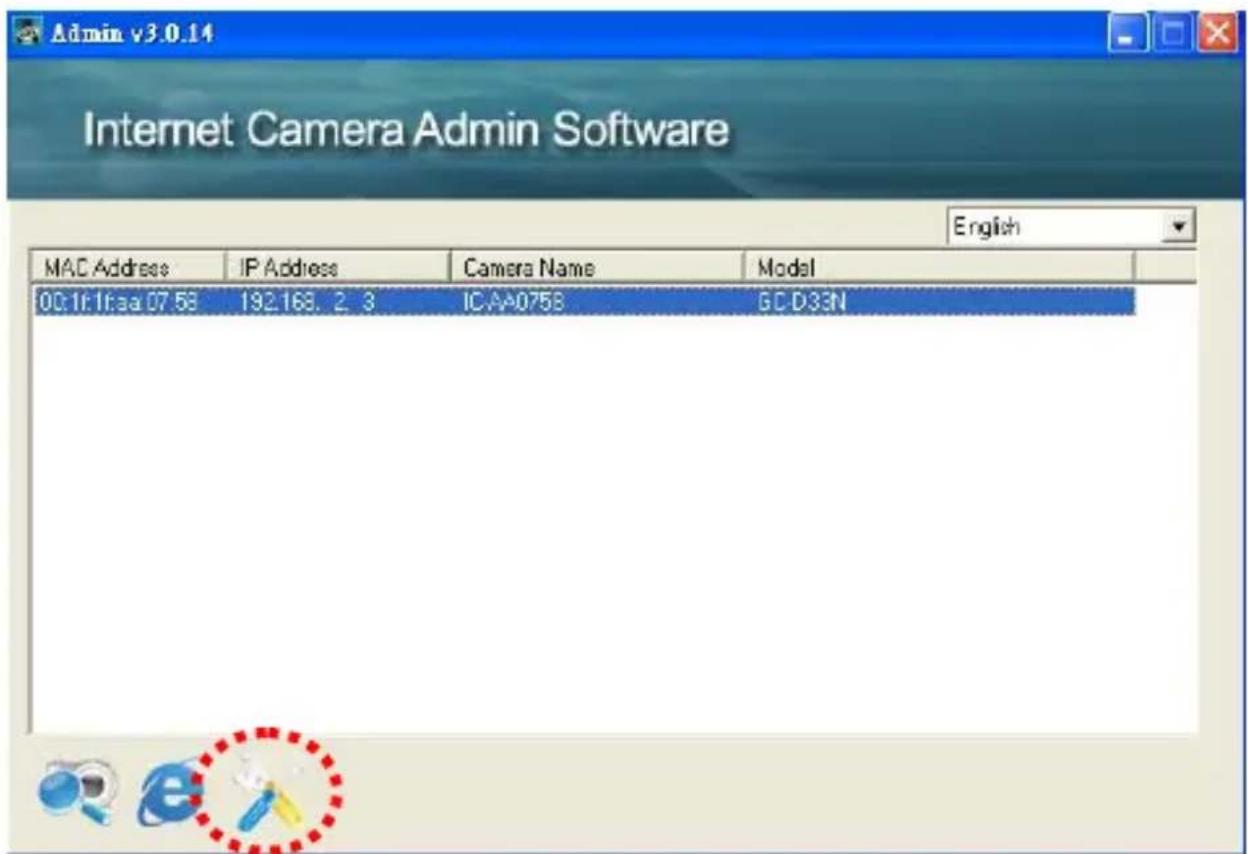

1. Nach der Installation wird das System automatisch das 'Administrator Utility' ausführen. Auf der ersten Seite werden

die in Ihrem Netzwerk gefundenen Kameras aufgelistet.

Wählen Sie die zu konfigurierende Kamera aus, und klicken

Sie auf das Symbol 'Configure Camera (Kamera

konfigurieren').

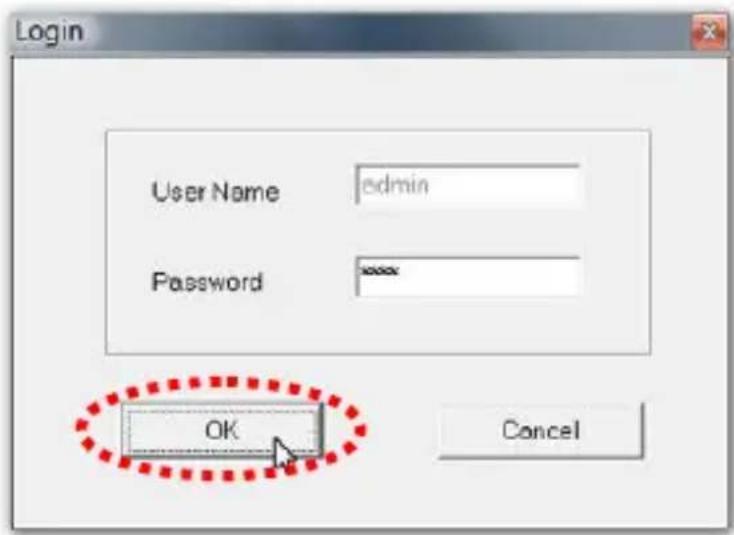

1. Sie werden aufgefordert, Ihren Benutzernamen und das Kennwort einzugeben. Der Standard-Benutzername lautet 'admin' (unveränderbar), das Standard-Kennwort lautet '1234' (änderbar). Klicken Sie auf 'OK', um fortzufahren.

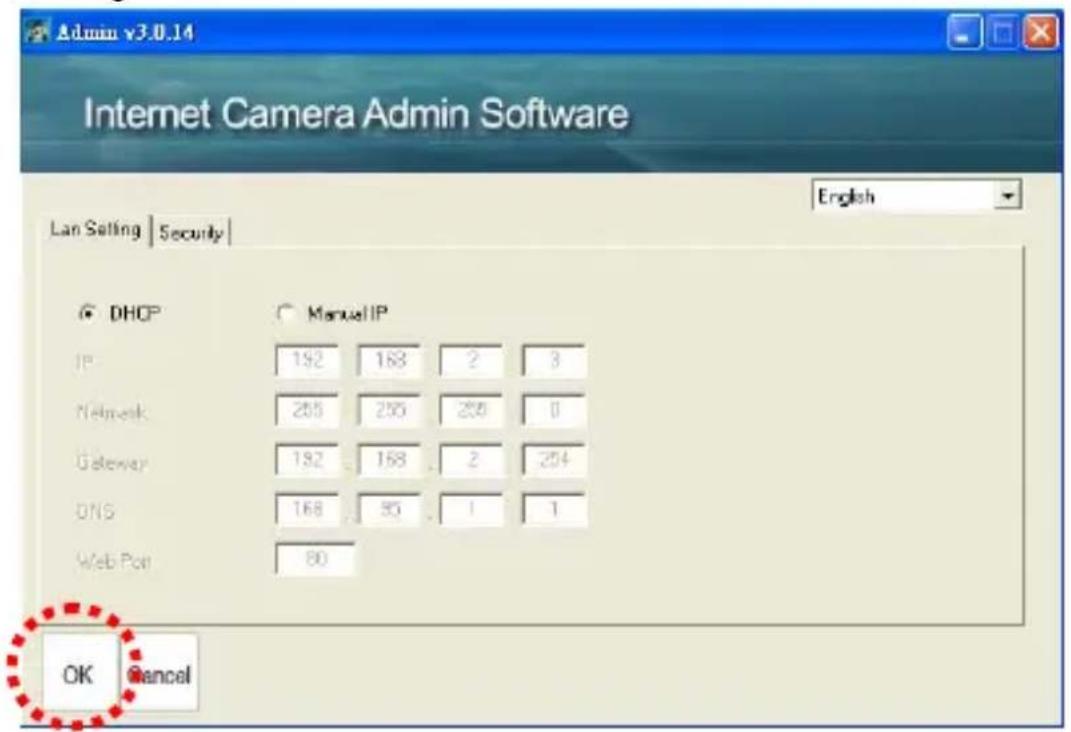

1. Das Programm wird automatisch den Status der IP-Adressen in Ihrem Netzwerk ermitteln und mittels DHCP eine freie IP-Adresse für die IP-Kamera vorschlagen. Sie können die vorgeschlagene Adresse annehmen oder die Werte manuell eingeben. Wenn Sie die Werte manuell eingeben, stellen Sie sicher, das die 'Subnet Mask (Subnetzmaske)' sowohl für die Kamera als auch für den PC identisch ist. Da die IP-Kamera über ein Netzwerk (TCP/IP-Protokoll) funktioniert, muss die IP-Adresse korrekt eingestellt sein, damit Sie auf die IP-Kamera zugreifen können. Klicken Sie auf 'OK', um Ihre Konfiguration zu übernehmen.

6. Webmanagement Schnittstelle

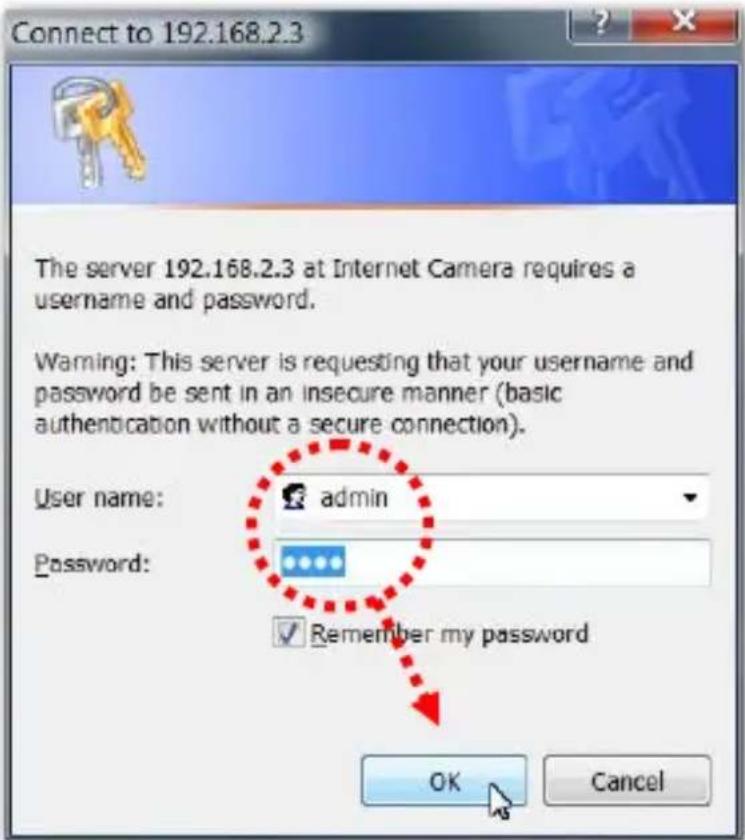

Sie können Ihren Webbrowser (Internet Explorer 5.5 oder aktueller) zur Verbindungsherstellung mit der IP-Kamera verwenden. Geben Sie die IP-Adresse (siehe 5.12) in der Adressleiste des Webbrowsers ein. Speichern Sie die Adresse zur späteren Nutzung in Ihren Favoriten. Sie werden aufgefordert, einen Benutzernamen und ein Kennwort einzugeben:

Benutzername: admin / Kennwort: 1234

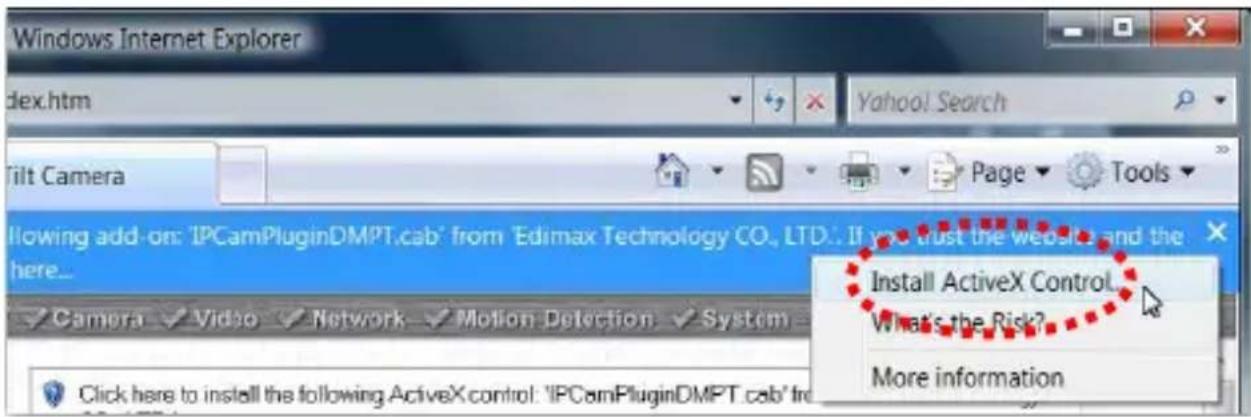

Wenn Sie sich angemeldet haben, sehen Sie folgende Meldung im oberen Bereich des Internet Explorers. Klicken Sie auf die Meldung und anschließend auf 'ActiveX Steuerelement installieren...'

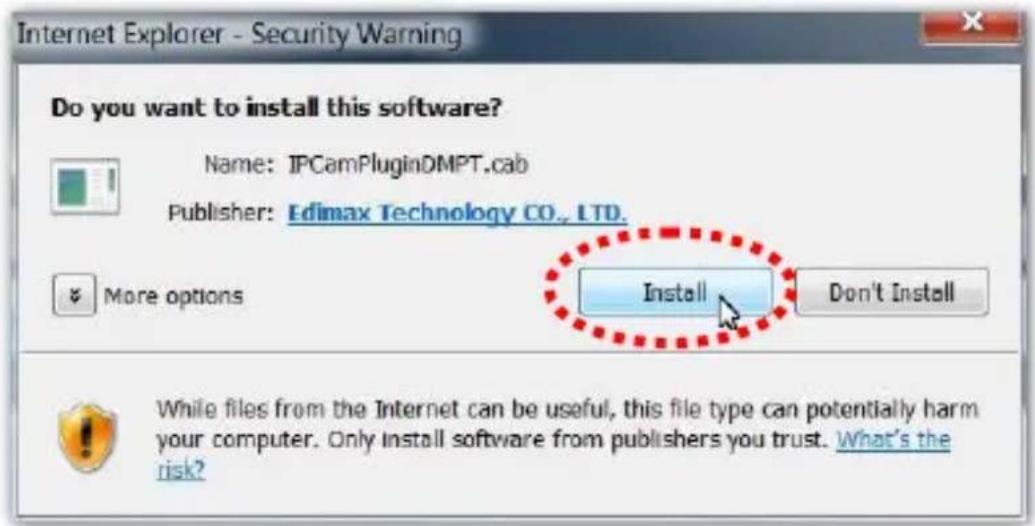

Wenn Sie diese Meldung sehen, klicken Sie auf 'Installieren'. Dadurch wird das ActiveX Steuerelement installiert, das Ihnen Zugriff auf die IP-Kamera ermöglicht.

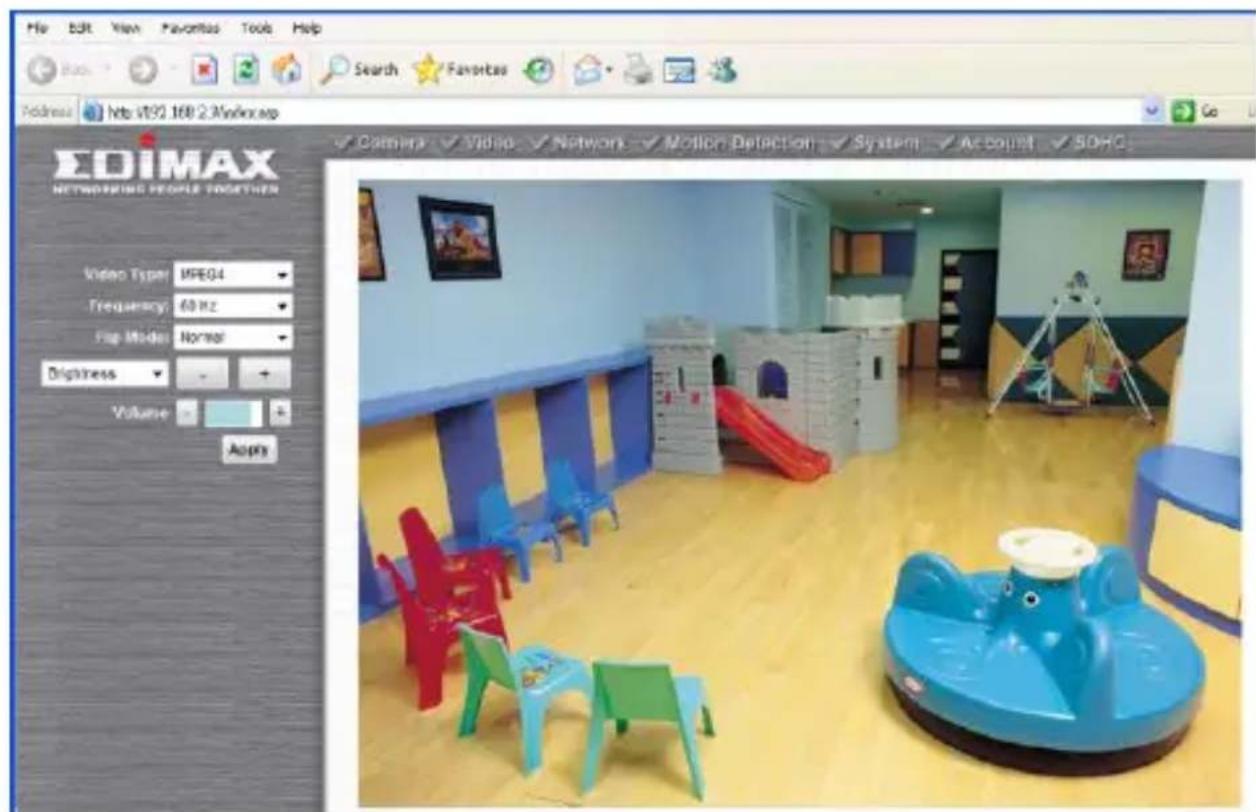

Sie sollten nun die von der Edimax IP-Kamera aufgenommenen Bilder sehen bzw. den Ton hören können. Für erweiterte Funktionen lesen Sie bitte die Anweisungen im Benutzerhandbuch ( auch auf CD-ROM).
