Produkttyp	Schwenk-/Neige-Netzwerkkamera
Modell	Edimax IC-7110P
Bildsensor	1/4" Progressive Scan CMOS, 1,3 Megapixel
Videokompression	H.264
Maximale Auflösung	1280 x 1024
Objektiv	Fest, 5,0 mm
Nachtsicht	Tag- und Nachtfunktion mit IR-LEDs, Reichweite bis zu 10 m
Schwenk-/Neigebereich	Schwenk: 340°, Neige: 90° (softwaregesteuert)
Netzwerkschnittstelle	10/100 Ethernet (RJ-45)
Drahtlos	Nicht zutreffend (kabelgebundenes Modell)
Stromversorgung	PoE (IEEE 802.3af) oder 5 V Gleichstrom
Leistungsaufnahme	Ca. 5,0 W (max.)
Abmessungen (Durchm. x H)	120 mm x 100 mm
Gewicht	Ca. 280 g (ohne Halterung)
Montage	Decken- oder Wandmontage (Halterung im Lieferumfang)
Betriebstemperatur	0 °C bis 40 °C (32 °F bis 104 °F)
Sicherheitsfunktionen	Passwortschutz, IP-Adressfilterung, HTTPS-Unterstützung
Konformität	FCC Klasse B, CE, R&TTE
Software	Edimax-Überwachungssoftware kompatibel, iOS/Android-Apps
Speicher	MicroSD-Steckplatz (bis zu 32 GB) oder NAS

Häufig gestellte Fragen - IC-7110P Edimax

Wie richte ich die Edimax IC-7110P Kamera ein?

Verbinden Sie die Kamera über ein Ethernet-Kabel mit Ihrem Netzwerk und versorgen Sie sie mit einem PoE-Switch oder -Injektor (IEEE 802.3af) mit Strom. Alternativ können Sie das mitgelieferte 5-V-Gleichstrom-Netzteil verwenden. Verwenden Sie dann die Edimax-Überwachungssoftware oder die mobile App (EdiView oder ähnlich), um die Kamera zu erkennen und den Einrichtungsassistenten abzuschließen.

Unterstützt die IC-7110P Power over Ethernet?

Ja, die IC-7110P ist ein PoE-Modell und kann direkt von einem PoE-Switch oder -Injektor (IEEE 802.3af konform) mit Strom versorgt werden. Dies vereinfacht die Installation, da nur ein Kabel für Strom und Daten benötigt wird.

Wie weit reicht die Nachtsicht?

Die Kamera ist mit Infrarot-LEDs ausgestattet, die bei völliger Dunkelheit eine effektive Nachtsicht bis zu 10 Metern (33 Fuß) ermöglichen.

Kann ich die Kamera aus der Ferne ansehen?

Ja, die Kamera unterstützt die Fernansicht über die Edimax-Mobil-Apps (iOS und Android) oder über einen Webbrowser. Sie müssen den Fernzugriff in den Kameraeinstellungen aktivieren und die entsprechenden Ports auf Ihrem Router freigeben.

Welche Schwenk- und Neigefähigkeiten hat die Kamera?

Die Kamera kann horizontal bis zu 340 Grad schwenken und vertikal bis zu 90 Grad neigen. Diese Bewegungen können über die Software oder App ferngesteuert werden.

Hat die Kamera eine Bewegungserkennung?

Ja, die IC-7110P unterstützt Bewegungserkennung. Sie können Erkennungszonen und Empfindlichkeit konfigurieren. Bei Bewegungserkennung kann sie E-Mail-Benachrichtigungen senden oder Video auf eine microSD-Karte oder NAS aufzeichnen.

Was ist die maximale Auflösung?

Die Kamera bietet bis zu 1280 x 1024 Pixel (1,3 Megapixel) bei 15 fps. Niedrigere Auflösungen wie 640x480 sind ebenfalls für flüssigeres Video verfügbar.

Kann ich direkt auf eine microSD-Karte aufzeichnen?

Ja, die Kamera verfügt über einen integrierten microSD-Kartensteckplatz, der Karten bis zu 32 GB unterstützt. Sie können kontinuierliche Aufzeichnung, bewegungsausgelöste Aufzeichnung oder manuelle Aufzeichnung von Clips planen.

Ist die Kamera wetterfest?

Nein, die IC-7110P ist nur für den Innenbereich ausgelegt. Sie sollte an einem Ort aufgestellt werden, der vor Regen und extremen Temperaturen geschützt ist.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (befindet sich an der Unterseite oder in der Nähe des Kabels) etwa 10 Sekunden lang gedrückt, bis die LED schnell blinkt. Die Kamera wird mit den Standardeinstellungen neu gestartet.

BEDIENUNGSANLEITUNG IC-7110P Edimax

Bevor Sie dieses Produkt verwenden, überprüfen Sie bie, ob irgendetwas in der Verpackung fehlt, und wenden Sie sich an Ihren Händler, um fehlende Teile zu melden.

● 1 x Netzwerkkamera
- 1 x Netzteil
● 1 x Ethernetkabel
- 1 x Schnellinstallaonsanleitung
- 1 x CD mit Dienstprogrammen, Benutzerhandbuch und mehrsprachiger Schnellinstallaonsanleitung
- 1 x Montagesatz
● 1 x Zubehörsatz
● 2 x Abnehmbare Antenne (nur IC-7110W)

LED-Anzeigen

LED-Name	Beschreibung
Power/Cloud	Die Power-LED blinkt und leuchtet, wenn die Kamera angeschaltet ist und auf Cloud (Wolke) zugegrien werden kann.
Audio((●))	Die Audio-LED zeigt an, ob Audiodaten von der Kamera gesendet werden.
[66TS]	Die LAN-LED zeigt an, ob es im lokalen Netzwerk Akvitäten gibt.
Acvity(nur IC-7110P)	Die Acvity-LED blinkt, wenn Daten übertragen werden.
Wi-Fi(nur IC-7110W)	Die Wi-Fi-LED zeigt an, ob es im Wi-Fi-Netzwerk Akvitäten gibt.

DIE ERSTEN SCHRITTE

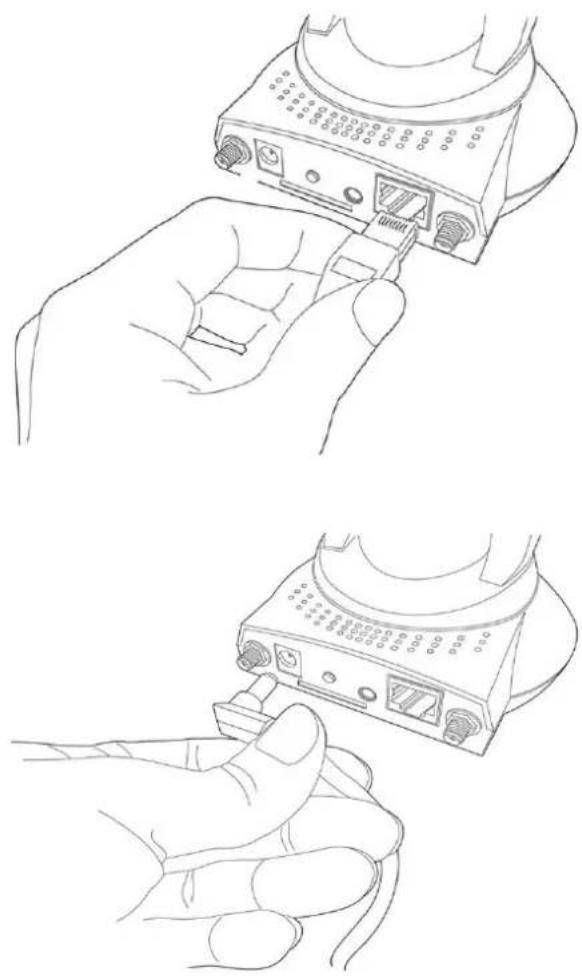

1. Schließen Sie den LAN-Anschluss der Netzwerkkamera mit einem Ethernetkabel an einen Router oder den LAN-Anschluss eines Switch an, dann schalten Sie die Netzwerkkamera an.

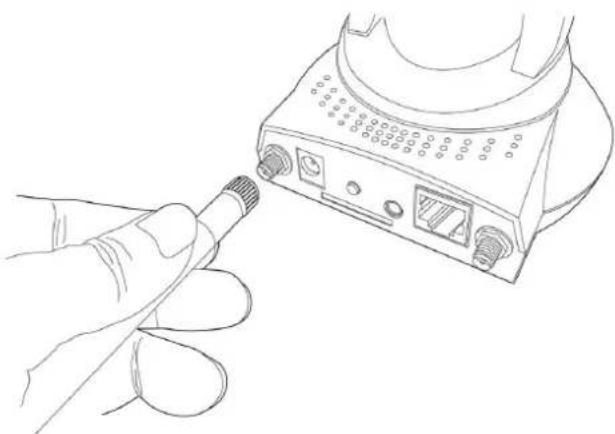

1. Wenn Sie ein drahtloses Modell haben, schließen Sie die Antennen an die Antennenstecker an.

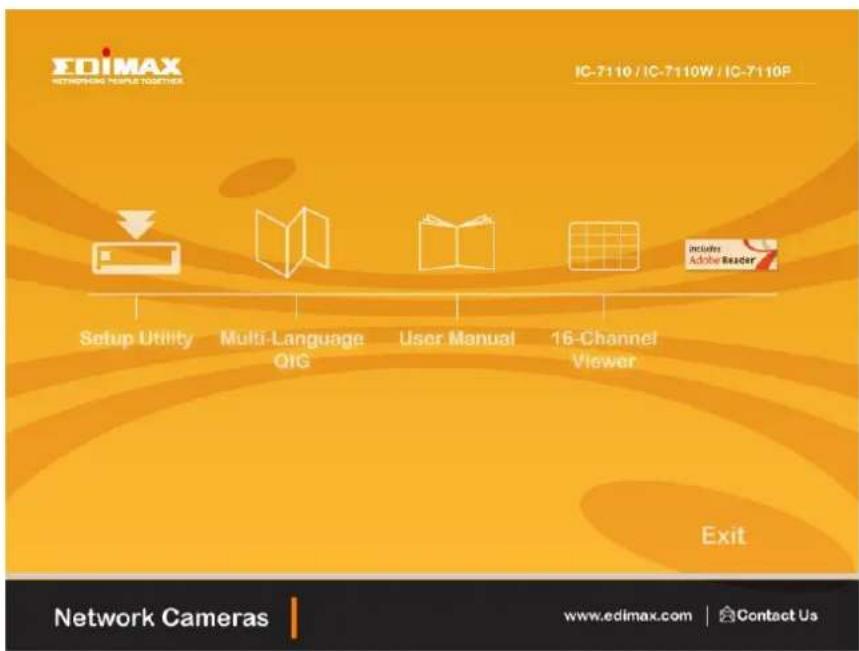

1. Stecken Sie die Edimax-CD in Ihr CD-ROM-Laufwerk und klicken auf "Setup Utility", um das Dienstprogramm EdiView Finder zu installieren. Der Einrichtungsassistent wird Sie durch den Einrichtungsvorgang führen.

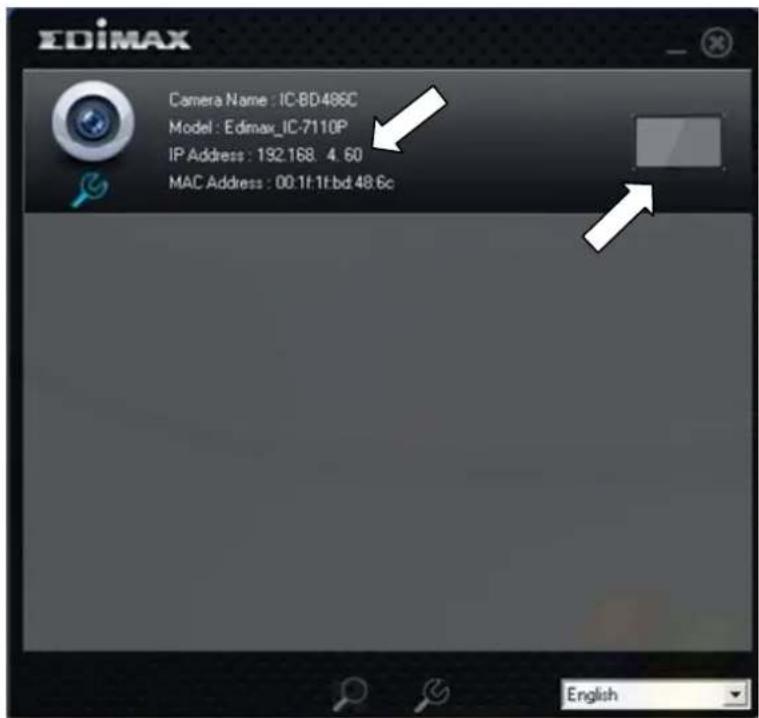

1. Nach Beendigung der Installaon starten Sie den EdiView Finder und klicken auf das Bildschirmsymbol auf der rechten Seite, um eine Vorschau auf das von der Netzwerkkamera aufgenommene Video zu erhalten. Sie können auf die Konguraonsschnistelle der Netzwerkkamera zugreifen, indem Sie die IP-Adresse der Netzwerkkamera (wie sie im EdiView Finder gezeigt wird) in den Internet Explorer eingeben.

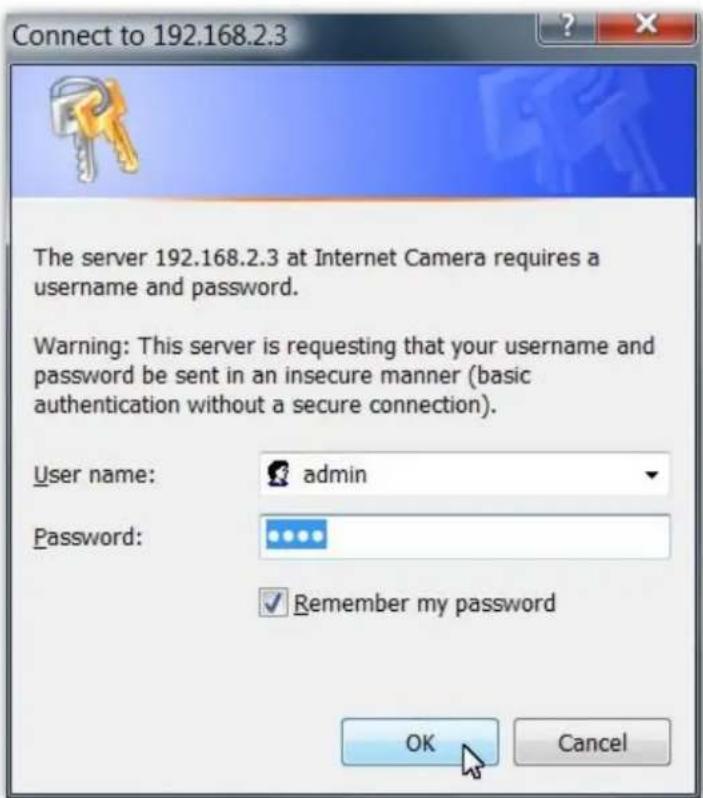

1. Nach dem Ö nen der Konguraonsschnistelle der Netzwerkkamera werden Sie aufgefordert, sich anzumelden. Geben Sie "admin" in das Benutzernamenfeld und "1234" in das Passworeld ein und klicken dann auf "OK".

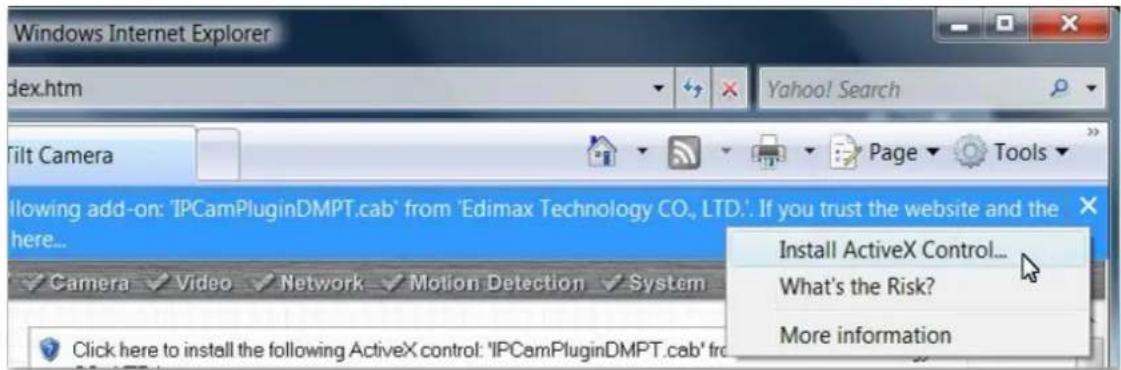

1. Wenn Sie sich angemeldet haben, fordert Sie der Browser auf, AcveX zu installieren. Klicken Sie auf "Install AcveX Control...", um fortzufahren.

1. Jetzt sollten Sie in der Lage sein, die Videobilder zu sehen, die von Ihrer neuen Edimax-Netzwerkkamera aufgenommen wurden. Bezüglich erweiterte Einstellung sehen Sie bie das Benutzerhandbuch, das auf der CD enthalten ist.

German: Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 2004/108/EC, 2006/95/EC, 2009/125/EC.

Das Produkt beinhaltet Soware, die den Bedingungen der GNU/GPL-Version 2 unterliegt. Das Programm ist eine sog. „Free Soware“, der Autor stellt das Programm ohne irgendeine Gewährleistungen zur Verfügung. Wir bieten Ihnen für einen Zeitraum von drei Jahren an, eine vollständige maschinenlesbare Kopie des Quelltextes der Programme zur Verfügung zu stellen – zu nicht höheren Kosten als denen, die durch den physikalischen Kopiervorgang anfallen.
