Produkttyp	IP-Sicherheitskamera
Modell	IC-3005
Marke	Edimax
Auflösung	1280 x 720 Pixel (HD)
Bildsensor	1/4-Zoll-CMOS
Nachtsicht	Infrarot-LEDs, Reichweite bis zu 5 Meter
Objektiv	Festbrennweite, 3,6 mm
Blickwinkel	65 Grad horizontal
Video-Komprimierung	MJPEG
Audio	Integriertes Mikrofon und Lautsprecher (Zwei-Wege-Audio)
Netzwerk	Wi-Fi 802.11 b/g/n (2,4 GHz), 10/100 Ethernet RJ45
Sicherheit	WEP, WPA/WPA2-Verschlüsselung
Stromversorgung	5 V DC, 2 A (Netzteil im Lieferumfang)
Leistungsaufnahme	Ca. 5 Watt
Abmessungen (B x H x T)	65 mm x 95 mm x 65 mm
Gewicht	Ca. 120 g
Montage	Wand- oder Deckenmontage, Ständer
Schwenken/Neigen	Manuell (nicht motorisiert)
Betriebstemperatur	0 °C bis 40 °C
Zubehör im Lieferumfang	Netzteil, Ethernet-Kabel, Montageset, Kurzanleitung, CD
Mitgelieferte Software	EdiView-App (iOS/Android), iQGuard-Software

Häufig gestellte Fragen - IC-3005 Edimax

Wie setze ich die Edimax IC-3005 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Rückseite der Kamera für etwa 10 Sekunden gedrückt, bis die Status-LED blinkt. Die Kamera startet neu und alle Einstellungen werden zurückgesetzt.

Wie verbinde ich die Kamera mit meinem WLAN?

Verbinden Sie die Kamera zunächst per Ethernet-Kabel mit Ihrem Router. Öffnen Sie dann die EdiView-App und folgen Sie den Anweisungen zur WLAN-Konfiguration. Nach erfolgreicher Einrichtung können Sie das Ethernet-Kabel entfernen.

Kann ich die Kamera auch ohne Cloud-Dienst nutzen?

Ja, die Kamera unterstützt lokale Aufnahme auf eine microSD-Karte (bis zu 32 GB, nicht im Lieferumfang) und Zugriff über das lokale Netzwerk ohne Cloud-Abonnement.

Welche App benötige ich für die Kamera?

Verwenden Sie die EdiView-App, verfügbar für iOS und Android. Sie ermöglicht Live-Ansicht, Aufnahme und Kameraeinstellungen.

Warum blinkt die LED an der Kamera rot?

Ein rotes Blinken deutet auf einen Verbindungsfehler hin (kein Netzwerk oder keine Internetverbindung). Überprüfen Sie die Netzwerkverbindung und starten Sie die Kamera neu.

Kann ich die Kamera im Freien verwenden?

Die IC-3005 ist für den Innenbereich konzipiert. Sie ist nicht wetterfest und sollte nicht Regen oder direkter Sonneneinstrahlung ausgesetzt werden. Für den Außenbereich empfehlen wir ein wetterfestes Modell.

Wie kann ich die Aufnahmen von der Kamera ansehen?

Aufnahmen auf der microSD-Karte können Sie über die EdiView-App abrufen. Gehen Sie zum Menü 'Aufnahmen' und wählen Sie das gewünschte Datum und die Uhrzeit.

Was bedeutet das Mikrofon-Symbol in der App?

Das Mikrofon-Symbol aktiviert die Zwei-Wege-AudioFunktion. Drücken und halten Sie das Symbol, um über den integrierten Lautsprecher der Kamera zu sprechen.

Wie viele Kameras kann ich mit einer App steuern?

Die EdiView-App unterstützt mehrere Kameras gleichzeitig. Sie können beliebig viele Edimax-Kameras in der App hinzufügen und verwalten.

Meine Kamera findet kein WLAN-Netzwerk - was tun?

Stellen Sie sicher, dass die Kamera sich in Reichweite des WLAN-Routers befindet und das Band auf 2,4 GHz eingestellt ist (5 GHz wird nicht unterstützt). Versuchen Sie einen Neustart von Router und Kamera.

BEDIENUNGSANLEITUNG IC-3005 Edimax

Fast Ethernet / 150 Mbit/s Drahtlose IP-Kamera nach 802.11n mit Doppelmodus

IC-3005 / IC-3005Wn

Schnellanleitung

Version 1.0 / 7, 2010

Verwendung: Ü berwachung rund um die Uhr und Ü bertragung von Filmmaterial aus Sicherheits- und Gesundheitsgründen.

Detailierte Beschreibung:

• Nutzung aus gesundheitlichen Gründen: Die Benutzer können das Produkt (IP-Kamera) über das Internet (von überall) kontrollieren. Es dient der Beaufsichtigung von Personen, die zu Hause gepflegt werden, und verschickt automatisch E-Mails und Warnmeldungen per Telefon, um die Pfleger zu informieren und deren Aufmerksamkeit zu wecken. Das Produkt bietet auch eine Aufzeichnungsfunktion, um alle Bild- und Sprachinformationen als Referenz zu speichern.
• Nutzung aus Sicherheitsgründen: Benutzer können die "Bewegungserkennungs"-Funktion aktivieren, die beim Ö ffnen von Türen oder Fenstern – potenziell durch unerwünschte Personen – automatisch aufzeichnet und per E-Mail darüber informiert.
• Universelle Anwendung: Aufzeichnung/Ü berwachung der Umgebung mittels Film- und Tonmaterial und Speicherung auf der Festplatte.

Da wir nicht vorhersehen können, wenn solche Ereignisse eintreten, muss das Produkt jederzeit aktiv und alarmbereit sein. Wird das Produkt in den "Standby/Aus"-Modus versetzt, würden die Aufzeichungs- und Warnfunktionen beeinträchtigt, sodass die Benutzer nicht die benötigten Informationen erhalten.

Auf Grundlage des ErP-Amtsblatts der Europäischen Union

Richtlinien 2009/125/CE des Europäischen Parlaments und des Rats vom 21. Oktober 2009 Artikel 15 Abschnitt 5 Teil (a) und (b) wie folgt:

“Die Implementierung von Maßnahmen darf aus der Sicht des Benutzers keine erheblich negativen Auswirkungen auf die Funktion des Produkts haben.”

"Gesundheit, Sicherheit und Umwelt dürfen nicht beeinträchtigt werden."

Wir geben bekannt, dass das Produkt mit der (EC) № 1275 Standby- und Ein/Aus-Modusfunktion der Implementierungsmaßnahme konform sein

muss.

Wir werden uns nach den neuesten künftigen

Implementierungsmaßnahmen richten und auf das Produkt bezogene Änderungen einarbeiten.

ΣDIMAX NETWORKING PEOPLE TOGETHER

Copyright© by Edimax Technology Co, LTD. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf kopiert, übertragen, abgeschrieben, in einem Datenrecherchesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, ganz gleich in welcher Form oder durch welche Mittel, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, von Hand oder anderweitig, ohne vorher die schriftliche Genehmigung dieses Unternehmens eingeholt zu haben.

Dieses Unternehmen äußert sich nicht und gibt keine Garantien, weder ausdrücklich formuliert oder angedeutet, hinsichtlich der hier veröffentlichten Inhalte und lehnt insbesondere Garantieleistungen, die Gebrauchstauglichkeit oder die Eignung für einen speziellen Anwendungszweck ab. Jegliche in diesem Handbuch beschriebene Software wird verkauft oder lizenziert "wie sie ist". Sollte sich das Programm nach dem Kauf als fehlerhaft erweisen, übernimmt der Käufer (und nicht dieses Unternehmen, dessen Vertriebshändler oder Händler) die gesamten Kosten für die Wartung, Reparatur und jegliche zufälligen oder Folgeschäden, die durch einen Fehler in der Software entstehen. Des Weiteren behält sich das Unternehmen das Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit inhaltliche Änderungen vorzunehmen. Es ist nicht verpflichtet, andere über diese Ü berarbeitungen oder Änderungen zu informieren.

Das von Ihnen gekaufte Produkt und der Einrichtungsbildschirm können etwas von dem in dieser Schnellbedienungsanleitung gezeigten abweichen. Genauere Informationen über dieses Produkt erhalten Sie im Benutzerhandbuch auf der CD-ROM. Änderung der Software und der technischen Daten vorbehalten. Bitte besuchen Sie unsere Website www.edimax.com für Updates. Alle Rechte vorbehalten, einschließlich aller Marken- und Produktnamen, die in diesem Handbuch erwähnt werden; diese sind Warenzeichen und/oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Linux Open Source Code

Bestimmte Edimax-Produkte enthalten Programme, die von dritten

Parteien entwickelt worden sind, einschließlich von Programmen, die der GNU General Public License ("GPL") oder der GNU Lesser General Public License ("LGPL") unterliegen. Bitte besuchen Sie die GNU (www.gnu.org) und LPGL

(www.gnu.org) Websites, um die Bestimmungen der einzelnen Lizenzen einzusehen.

Der in den Edimax-Produkten verwendeten GPL-Code und LGPL-Code wird ohne Garantie verbreitet und unterliegen den Urheberrechten der Autoren. Zu Details siehe die GPL Code- und LGPL Code-Lizenzen. Sie können die Firmware-Dateien bei http://www.edimax.com im Bereich "Download" herunterladen.

1. Produktinformation

Herzlichen Glückwunsch zum Kauf dieser Edimax IP-Kamera! Sie haben eine gute Wahl getroffen. Diese IP-Kamera ist ideal für alle Arten der Videoüberwachung, von der Sicherheit für Haus und Büro bis hin zur Ü berwachung der Kinder und Haustiere. Diese Edimax IP-Kamera ist speziell dafür ausgelegt, Video live über Ihr Netzwerk zu streamen, damit Sie das Videomaterial an jedem Ort auf Ihren lokalen Computern verfolgen können. Noch besser können Sie das Video über das Internet sehen! Die Edimax IC-3005-Serie bietet eine extrem hohe Bildqualität, die Videostreaming dank fortschrittlicher Videokomprimierung auch mit hoher Bildfrequenz ermöglicht. Um die beste Videoqualität zu erhalten, wählen Sie MPEG4 oder MJPEG, was von Ihren Netzwerkeinstellungen abhängt.

Bevor Sie Ihre neue IP-Kamera genießen, überprüfen Sie bitte den Packungsinhalt. Wenn etwas fehlt, bringen Sie dieses Paket zum Händler zurück, und reklamieren Sie die fehlenden Teile.

2. Prüfen des Packungsinhalts

• 1 x IP-Kamera
• 1 x Netzteil
• 1 x Montagesatz
  ● 1 x Kategorie 5 Ethernetkabel
• 1 x Schnellanleitung
• 1 x CD (einschließlich
  Handbuch/Dienstprogramm/Mehrsprachige
  Schnellanleitung)

3. Systemanforderungen

● CPU: Intel Pentium 4 2,4 GHz oder höher oder Intel Dual-Core 2,0 GHz
● VGA Grafikkartenauflösung: 1024 x 768 oder höher
- Ein CD-ROM-Laufwerk

● Festplatte: Mindestens 128 MB (256 MB empfohlen) freier Speicherplatz
● BS: Windows 2000/XP/Vista/7

4. Hardwareinstallation

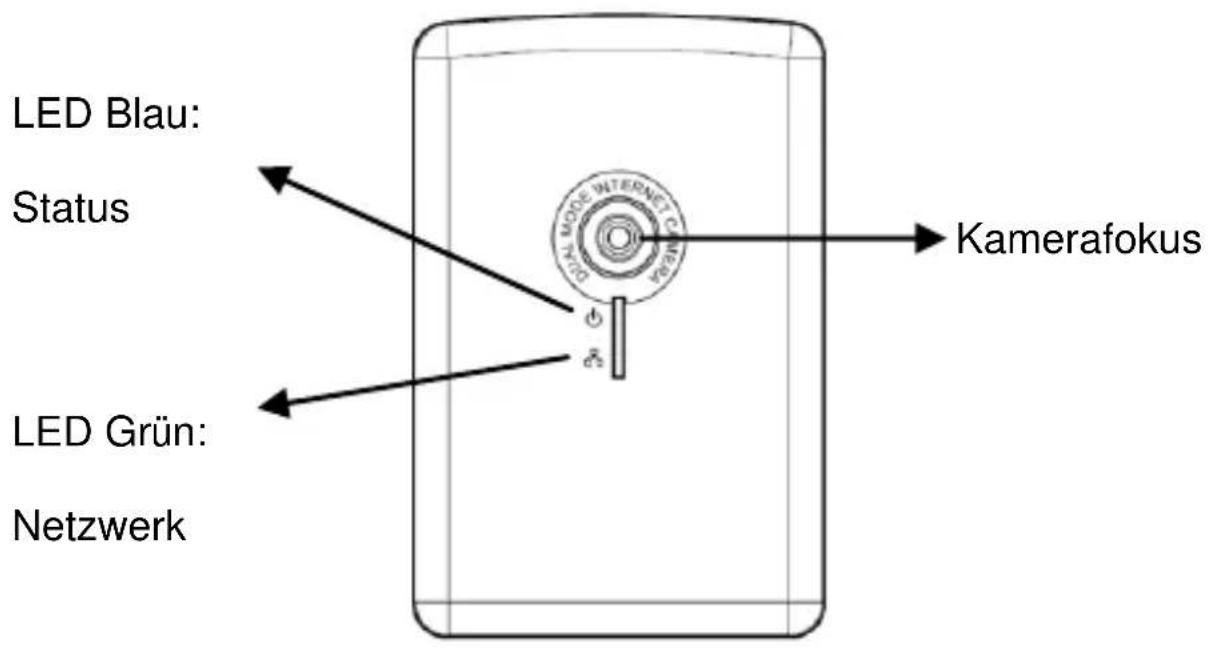

4.1 LED und Scharfeinstellung

Es stehen drei LEDs zur Verfügung, die den Kamerastatus und den Netzwerkstatus anzeigen.

LED	Beschreibung
Status	Ständig an: System ist richtig angeschaltetLangsam blinkend: Kamera wird hochgefahrenSchnell blinkend: Kamera wartet auf WPS-Verbindung
Netzwerk	Ständig an: Netzwerk ist angeschlossenBlinkend: Daten werden übertragen

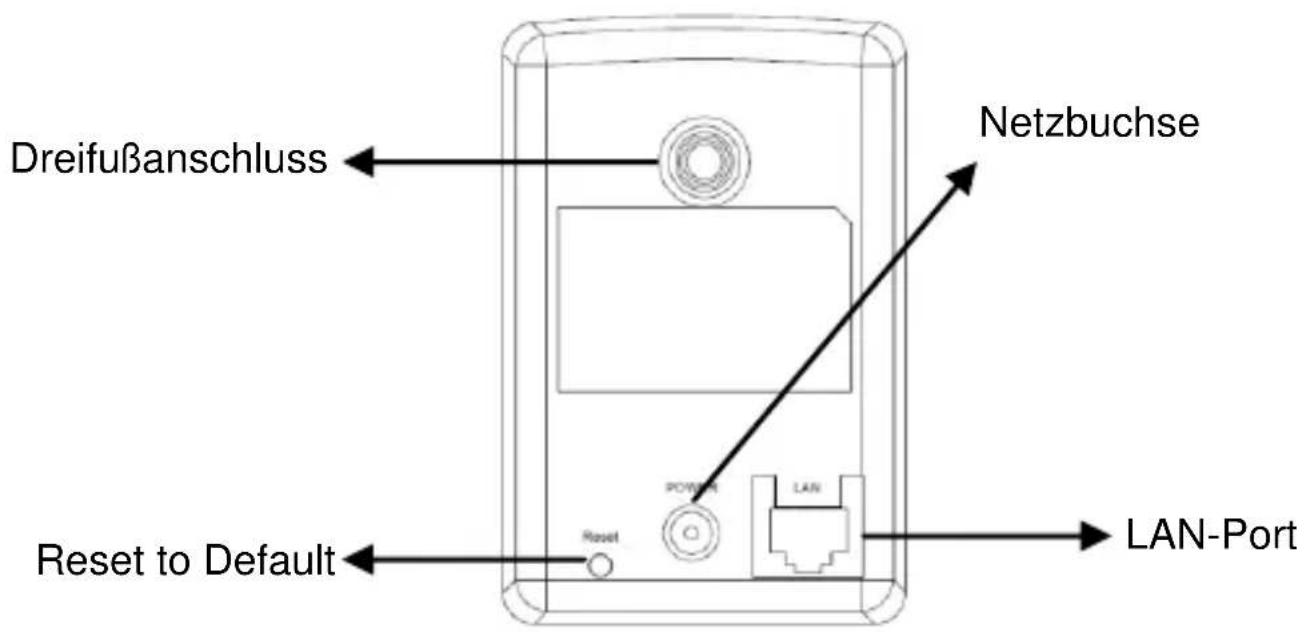

4.2 Kameraanschlüsse

Name	Beschreibung
Dreifußanschluss	Stellt Verbindung mit dem Standarddreifuß / der Kamerawandhalterung her
Netzanschluss	Anschluss des 5 V DC Netzteils
Rücksetzen auf Standard / *nur WPS (IC-3005Wn)	Halten Sie diese Taste länger als 5 Sekunden gedrückt, um die Kameraeinstellungen auf den werkseitigen Standard zurückzusetzen.Drücken (klicken) Sie die WPS-Taste an der IP-Kamera, und klicken Sie auf den Access Point, mit dem Sie sie drahtlos verbinden möchten.
Ethernet-Anschluss	Stellt die Verbindung zu Ihrem lokalen Netz mit einem Ethernet-Kabel her

4. Hardwareinstallation

1. Nehmen Sie die Edimax IP-Kamera aus der Verpackung und überprüfen Sie, ob alle im Kapitel 1 aufgelisteten Teile vorhanden sind.
2. Schließen Sie die Edimax IP-Kamera an Ihr Netzwerk an, indem Sie ein Netzwerkkabel vom Switch oder Router mit dem LAN-Anschluss der IP-Kamera verbinden.
3. Schließen Sie das Netzteil an die IP-Kamera an und stecken Sie das Netzteil in eine Steckdose. Wenn die IP-Kamera bereit ist, leuchtet die blaue LED auf.

Anmerkung: Es wird dringend empfohlen, nur das mit der IP-Kamera gelieferte Netzteil zu verwenden. Verwenden Sie KEIN anderes Netzteil, um mögliche Schäden am neuen Gerät zu vermeiden.

5. Softwareinstallation

Der Installationsassistent wird Sie durch diesen einfachen Prozess führen. Nachfolgend erklären wir Ihnen, wie Sie beginnen. Das folgende Beispiel ist für Windows Vista. Die Vorgehensweise bei Windows 2000/XP/7 ist ähnlich.

1. Legen Sie die Edimax CD in das CD-ROM-Laufwerk ein. Sie sollte automatisch starten. Falls nicht, klicken Sie auf "Autorun.exe" im Ordner "Autorun" auf der CD.

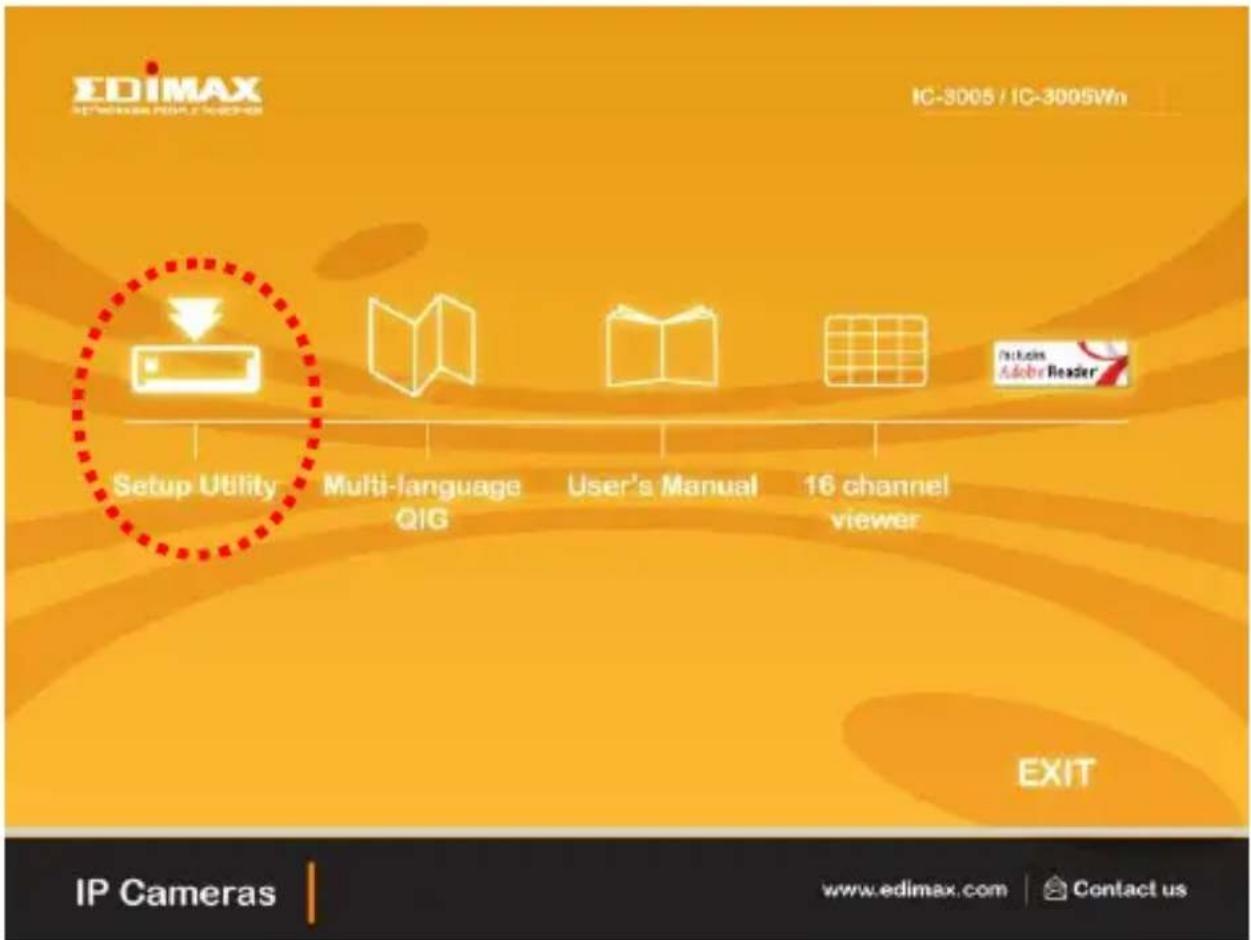

2. Der Installationsassistent stellt Ihnen vier Optionen zur Verfügung. Hier können Sie auswählen, welches Programm installiert werden soll. Die folgenden Installationsschritte demonstrieren die Installation von 'Administrator Utility & Camera Viewer'. Klicken Sie auf 'Setup Utility'.

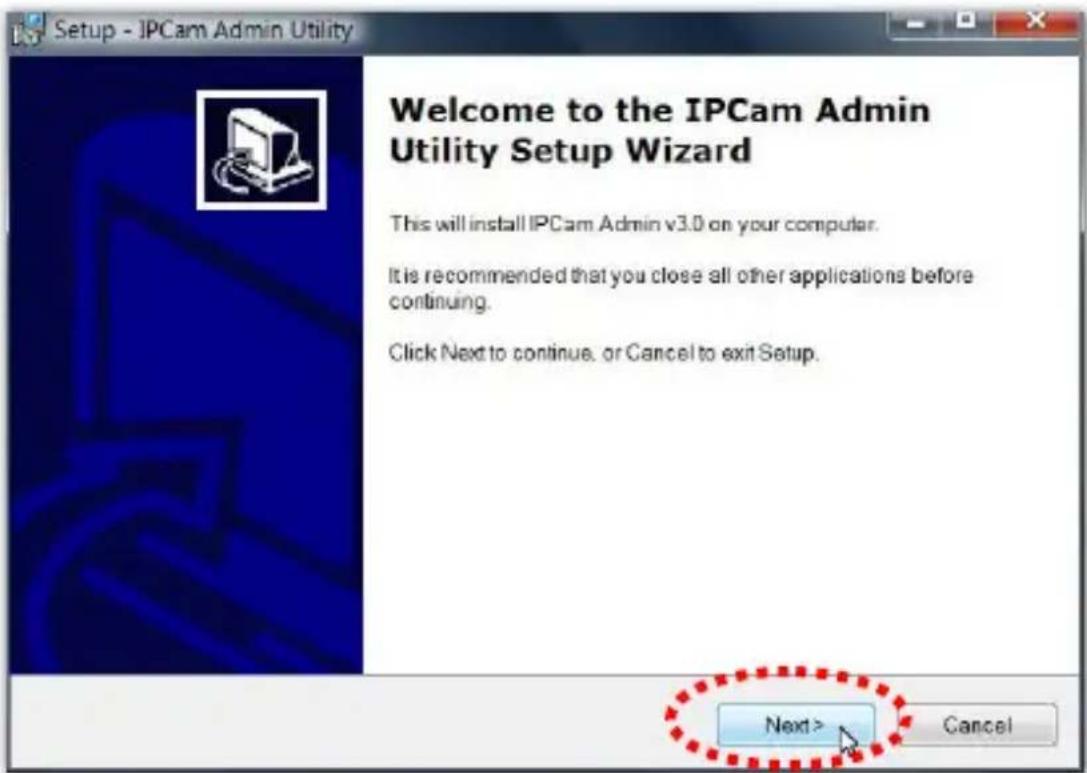

1. Der 'Install Wizard (Installationsassistent)' sollte Sie an diese Stelle leiten. Klicken Sie auf 'Next (Weiter)', um die Installation fortzusetzen.

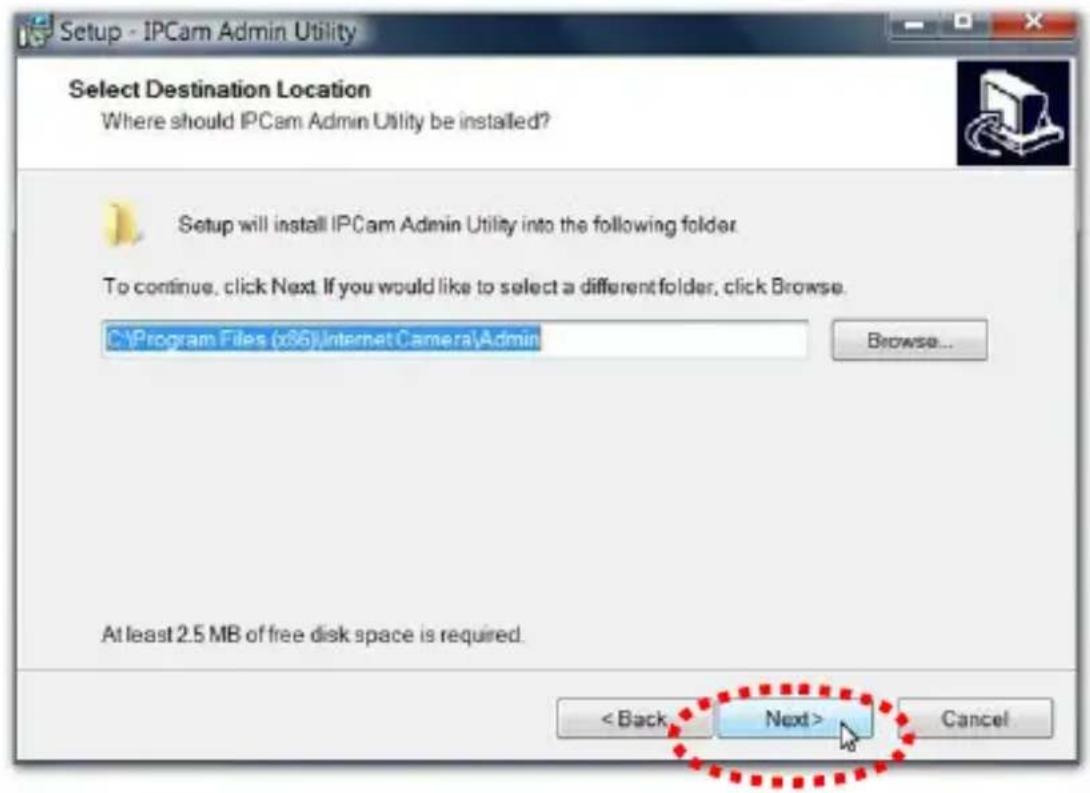

1. Klicken Sie auf 'Next (Weiter)', um zum nächsten Schritt zu gehen. Wenn Sie das Programm an einem anderen Speicherort installieren möchten, klicken Sie auf 'Browse (Durchsuchen)', und wählen Sie einen Speicherort.

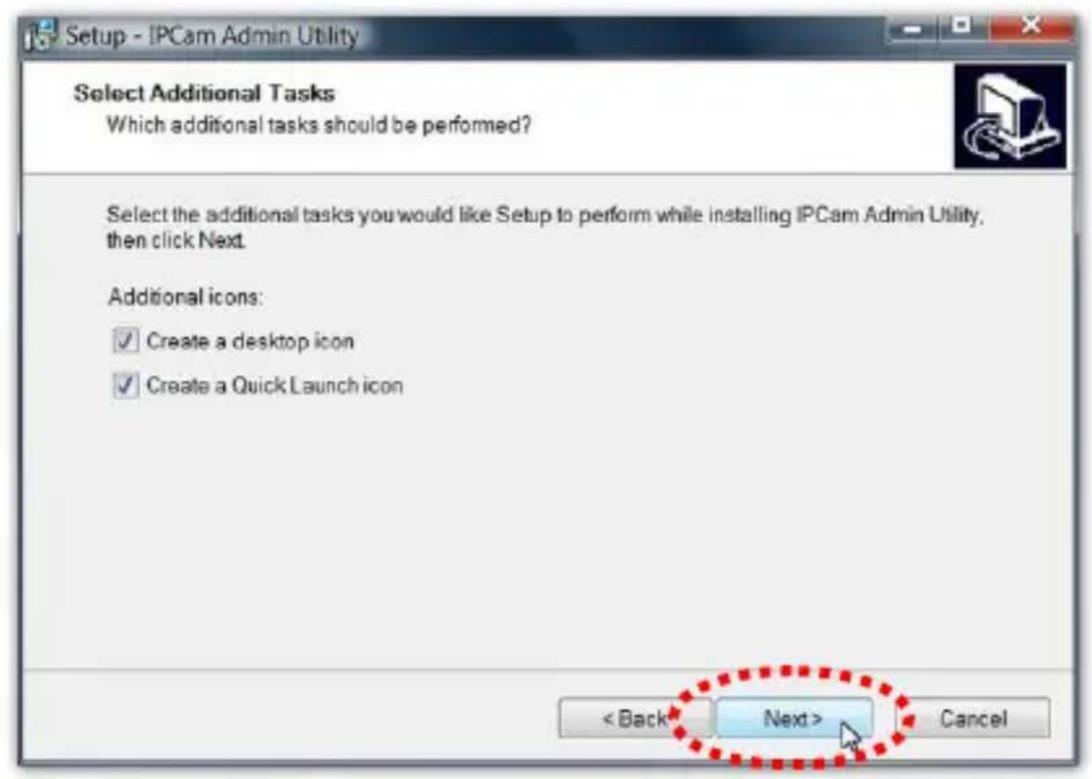

1. Klicken Sie auf 'Next (Weiter)', um mit dem nächsten Schritt fortzufahren, oder treffen Sie hier eine Auswahl.

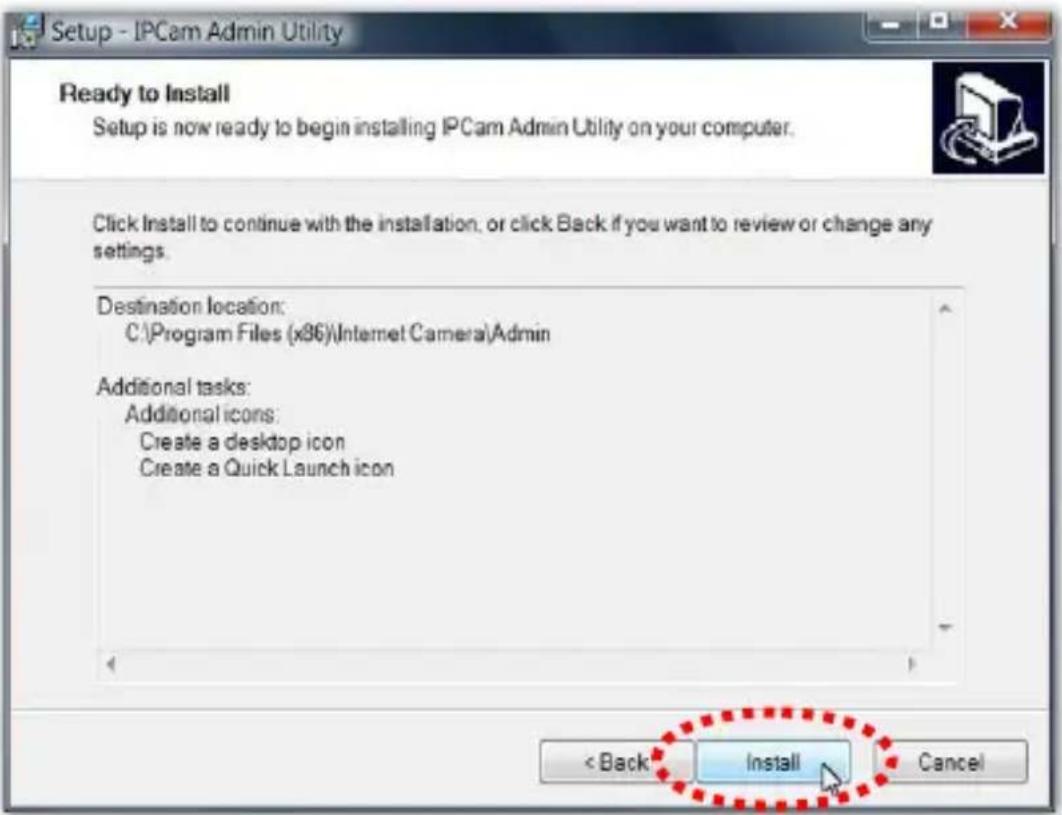

1. Klicken Sie auf 'Install (Installieren)', um das Programm zu installieren.

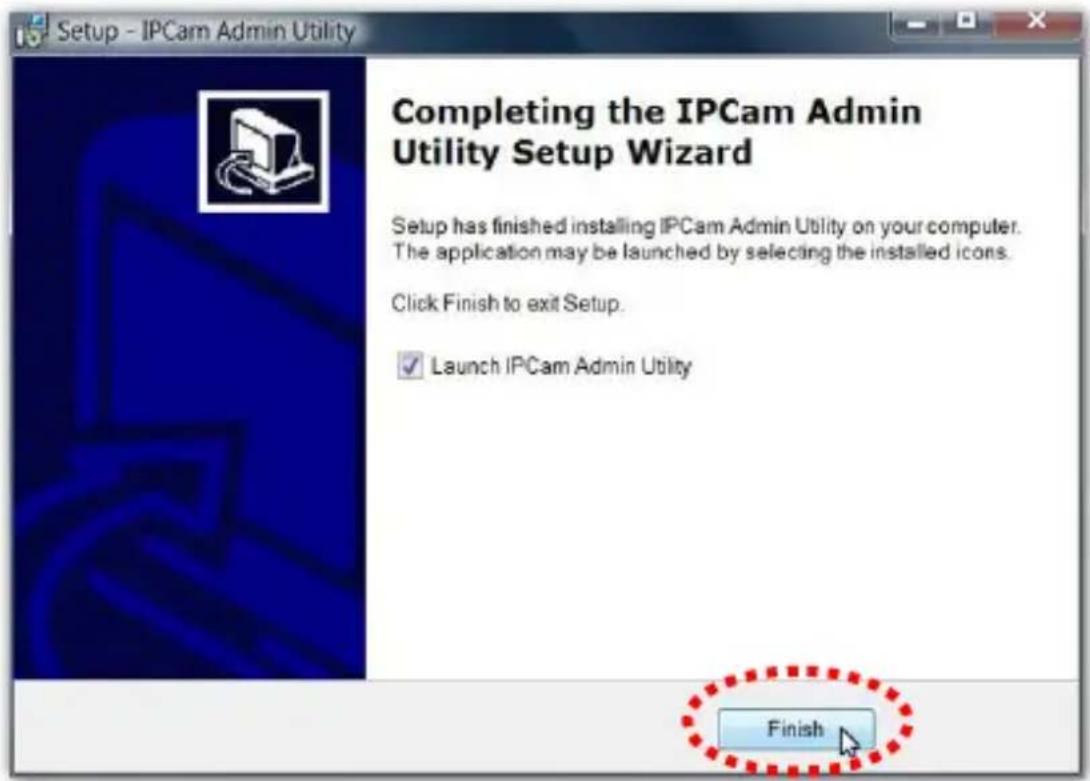

1. Klicken Sie auf 'Finish (Fertig stellen)', um die Softwareinstallation zu bestätigen.

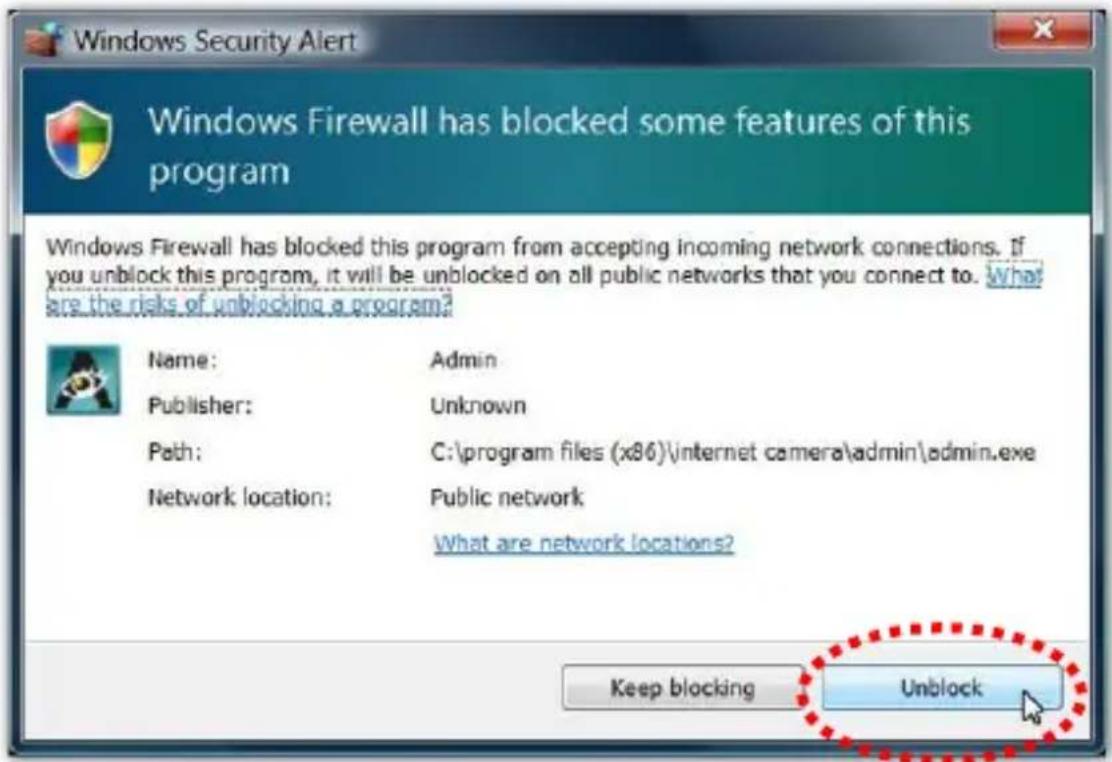

1. Wenn Sie Windows Defender oder eine andere Firewallsoftware verwenden, sehen Sie möglicherweise folgende Meldung (oder eine ähnliche). Klicken Sie bitte auf 'Unblock (Nicht mehr blocken)', damit das Dienstprogramm der Edimax IP-Kamera die Firewall passieren kann. Tun Sie das nicht, wird das Dienstprogramm der IP-Kamera nicht optimal funktionieren.

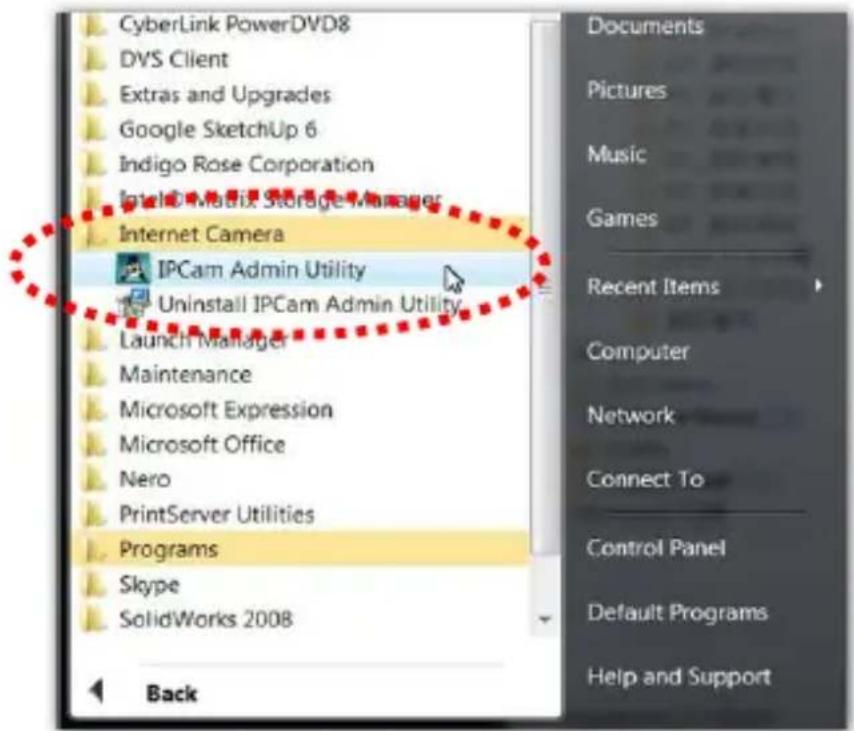

1. Es wird ein neuer Ordner 'Internet Camera' unter 'All Programms' erstellt. Klicken Sie auf 'IP Cam Admin Utility', um sich mit der IP-Kamera zu verbinden und die Kamerafunktionen direkt zu verwenden.

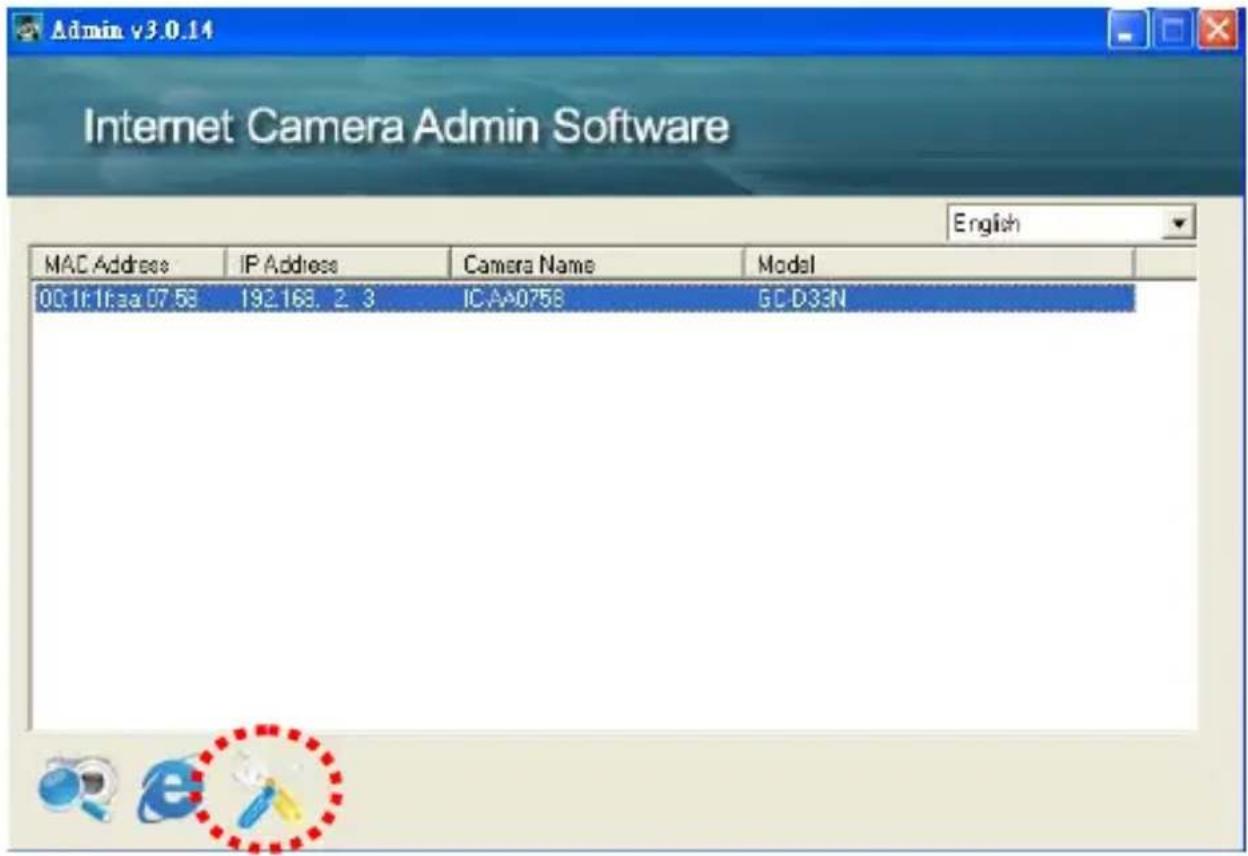

1. Nach der Installation wird das System automatisch das 'Administrator Utility' ausführen. Auf der ersten Seite werden die in Ihrem Netzwerk gefundenen Kameras aufgelistet. Wählen Sie die zu konfigurierende Kamera aus, und klicken Sie auf das Symbol 'Configure Camera (Kamera konfigurieren)'.

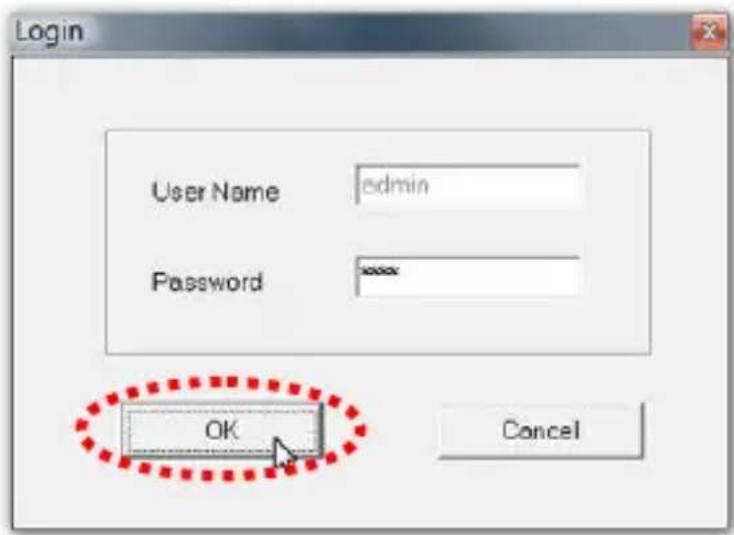

1. Sie werden aufgefordert, Ihren Benutzernamen und das Kennwort einzugeben. Der Standard-Benutzername lautet 'admin' (unveränderbar), das Standard-Kennwort lautet '1234' (änderbar). Klicken Sie auf 'OK', um fortzufahren.

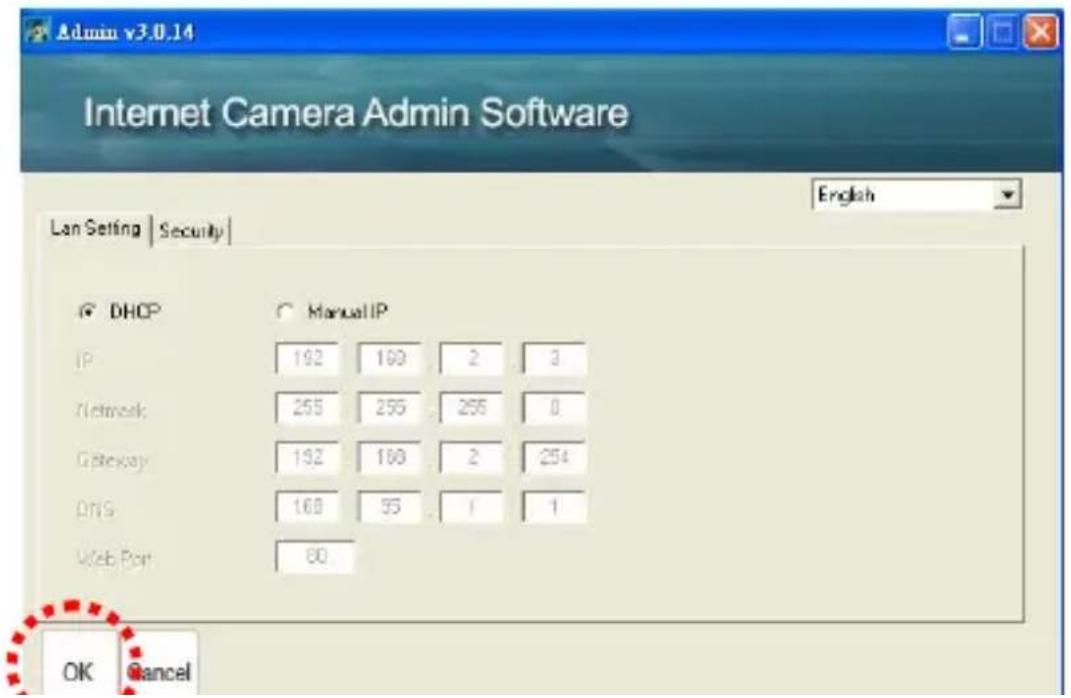

1. Das Programm wird automatisch den Status der IP-Adressen in Ihrem Netzwerk ermitteln und mittels DHCP eine freie IP-Adresse für die IP-Kamera vorschlagen. Sie können die vorgeschlagene Adresse annehmen oder die Werte manuell eingeben. Wenn Sie die Werte manuell eingeben, stellen Sie sicher, das die 'Subnet Mask (Subnetzmaske)' sowohl für die Kamera als auch für den PC identisch ist. Da die IP-Kamera über ein Netzwerk (TCP/IP-Protokoll) funktioniert, muss die IP-Adresse korrekt eingestellt sein, damit Sie auf die IP-Kamera zugreifen können. Klicken Sie auf 'OK', um Ihre Konfiguration zu übernehmen.

6. Webmanagement Schnittstelle

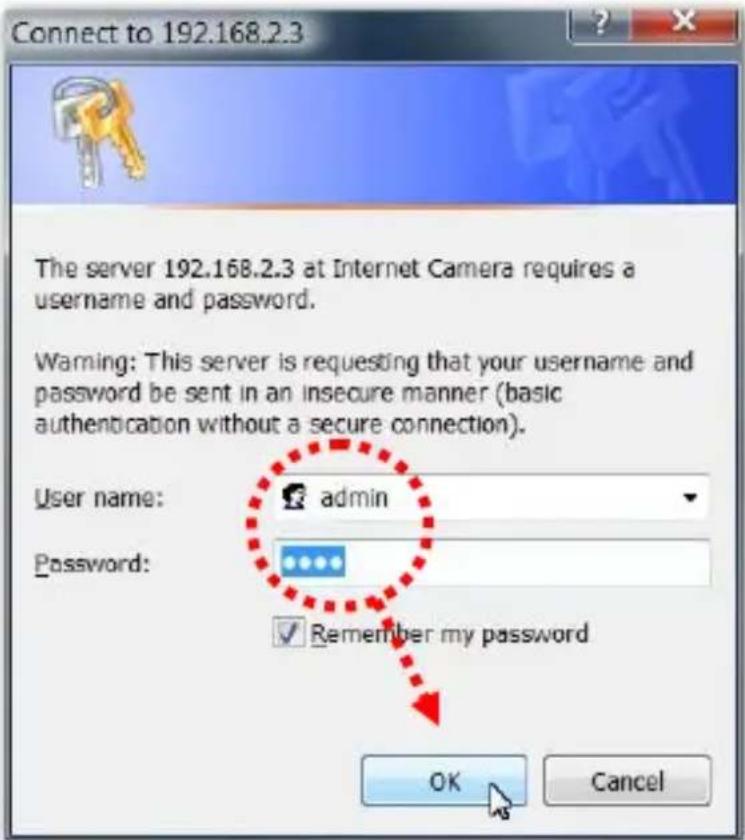

Sie können Ihren Webbrowser (Internet Explorer 5.5 oder höher) zur Verbindungsherstellung mit der IP-Kamera verwenden. Geben Sie die IP-Adresse (siehe 5.12) in der Adressleiste des Webbrowsers ein. Speichern Sie die Adresse zur späteren Nutzung in Ihren Favoriten. Sie werden aufgefordert, einen Benutzernamen und ein Kennwort einzugeben:

Benutzername: admin / Passwort: 1234

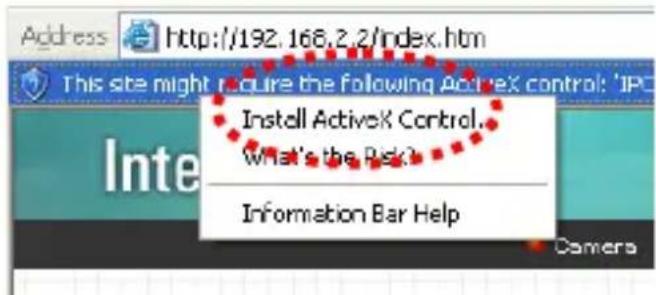

Wenn Sie sich angemeldet haben, sehen Sie folgende Meldung im oberen Bereich des Internet Explorers. Klicken Sie auf die Meldung und anschließend auf 'ActiveX Steuerelement installieren...'

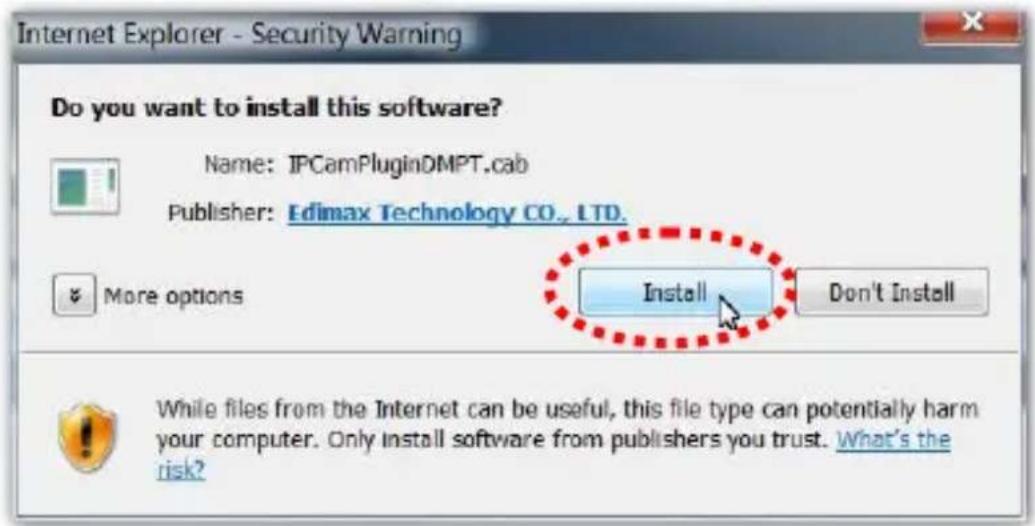

Wenn Sie diese Meldung sehen, klicken Sie auf 'Install (Installieren)'. Dadurch wird das ActiveX-Steuerelement installiert, das Ihnen Zugriff auf die IP-Kamera ermöglicht.

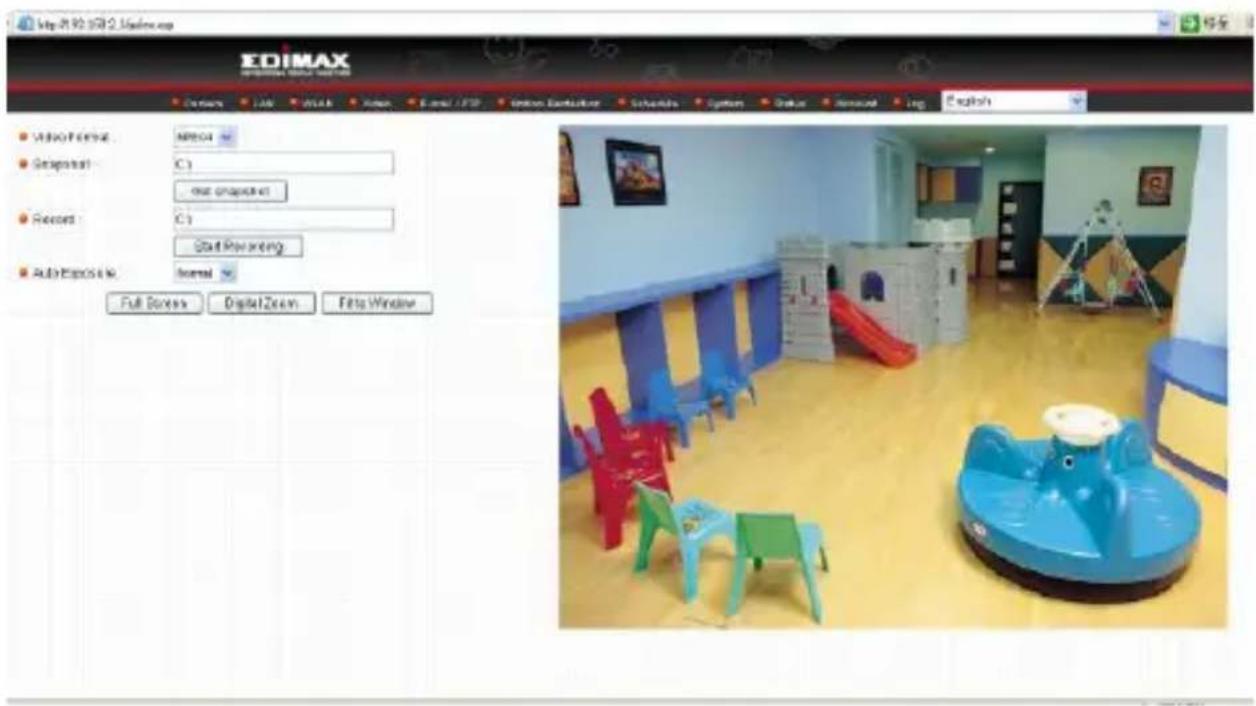

Sie sollten nun die von der Edimax IP-Kamera aufgenommenen Bilder sehen bzw. den Ton hören können. Für erweiterte Funktionen lesen Sie bitte die Anweisungen im Benutzerhandbuch ( auch auf CD-ROM).

R&TTE Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität (R&TTE) Die R&TTE Richtlinie hebt die Richtlinie 98/13/EWG (Telekommunikationsendeinrichtungen und Satellitenfunkanlagen) mit Wirkung vom 8. April 2000 auf und ersetzt diese.

Sicherheit

Das Gerät wurde mit größter Sorgfalt für die Sicherheit der Installateure und Benutzer konstruiert. Dennoch muss bei der Arbeit mit Elektrogeräten besonders auf die Gefahr eines elektrischen Schlags und auf statische Elektrizität geachtet werden. Alle Anweisungen von diesem Hersteller und dem Computerhersteller müssen stets eingehalten werden, um eine sichere Verwendung des Geräts zu gewährleisten.

EU-Länder mit Benutzungserlaubnis

Die ETSI-Version dieses Geräts ist für die Heim- und Büroanwendung in Ö sterreich, Belgien, Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Irland, Italien, Luxemburg, Bulgarien, Zypern, Tschechien, Estland, Ungarn, Lettland, Litauen, Malta, Polen, Rumänien, der Slowakei, Slowenien, den Niederlanden, Portugal, Spanien, Schweden und Großbritannien bestimmt.

Die ETSI-Version dieses Geräts ist auch für den Gebrauch in den folgenden EFTA-Mitgliedsstaaten autorisiert: Island, Liechtenstein, Norwegen und Schweiz.

EU-Länder mit Einschränkungen bei der Benutzung

Keine
