Produkttyp	IP-Sicherheitskamera
Modell	IC-9000
Marke	Edimax
Auflösung	1280 x 720 Pixel (HD)
Bildsensor	1/4-Zoll-CMOS
Nachtsicht	Ja, IR-LEDs (Reichweite bis 5 m)
Netzwerk	Wi-Fi 802.11 b/g/n, Ethernet 10/100
Stromversorgung	5 V DC über Netzteil (im Lieferumfang) oder PoE (IEEE 802.3af)
Leistungsaufnahme	ca. 5 W
Abmessungen (B x H x T)	65 x 105 x 65 mm
Gewicht	ca. 180 g
Blickwinkel	65° (horizontal)
Bewegungserkennung	Ja, einstellbare Empfindlichkeit
Zweiweg-Audio	Ja, integriertes Mikrofon und Lautsprecher
Unterstützte Protokolle	TCP/IP, HTTP, SMTP, FTP, DDNS, UPnP
Videoformate	MJPEG, H.264
Speicher	MicroSD-Karte (bis 32 GB), NAS, Cloud
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	20 % – 80 % (nicht kondensierend)
Zertifizierungen	CE, FCC, RoHS
Lieferumfang	Kamera, Netzteil, Ethernet-Kabel, Montagematerial, Kurzanleitung

Häufig gestellte Fragen - IC-9000 Edimax

Wie setze ich die Edimax IC-9000 auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Rückseite der Kamera für ca. 10 Sekunden gedrückt, bis die LED schnell blinkt. Die Kamera startet neu und die Werkseinstellungen sind wiederhergestellt.

Kann ich die IC-9000 ohne Internet nutzen?

Ja, die Kamera funktioniert im lokalen Netzwerk (LAN/WLAN) ohne Internetzugriff. Für Fernzugriff über die Edimax-App ist jedoch eine Internetverbindung erforderlich.

Welche App wird für die IC-9000 benötigt?

Verwenden Sie die Edimax IC-9000 App (iOS/Android) oder die EdiView App für die Einrichtung und Live-Ansicht.

Wie kann ich die Bewegungserkennung konfigurieren?

Öffnen Sie die App, gehen Sie zu Einstellungen > Bewegungserkennung. Sie können Empfindlichkeit, Bereiche und Benachrichtigungen anpassen.

Unterstützt die Kamera PoE?

Ja, die Edimax IC-9000 unterstützt PoE (Power over Ethernet) gemäß IEEE 802.3af, sofern ein PoE-Switch oder Injektor verwendet wird.

Wie schließe ich eine MicroSD-Karte an?

Entfernen Sie die Abdeckung an der Seite der Kamera und stecken Sie die MicroSD-Karte (bis 32 GB) ein. Die Karte wird automatisch erkannt. Formatierung über die App empfohlen.

Kann ich die Kamera im Freien verwenden?

Nein, die IC-9000 ist für den Innenbereich konzipiert. Sie ist nicht wetterfest und sollte vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.

Wie viele Benutzer können gleichzeitig auf die Kamera zugreifen?

Es können bis zu 4 Benutzer gleichzeitig über die App oder den Webbrowser auf die Kamera zugreifen.

Was tun bei Verbindungsproblemen?

Überprüfen Sie die WLAN-Einstellungen, starten Sie Router und Kamera neu. Stellen Sie sicher, dass die Kamera innerhalb der Reichweite des Routers ist. Bei IP-Konflikten die Kamera auf DHCP setzen.

Kann ich die Kamera per Browser steuern?

Ja, geben Sie die IP-Adresse der Kamera in einen Browser ein (z. B. http://192.168.1.100). Verwenden Sie Java oder einen kompatiblen Browser für die Live-Ansicht.

BEDIENUNGSANLEITUNG IC-9000 Edimax

Copyright© by Edimax Technology Co, Ltd. Alle Rechte vorbehalten. Diese Veröffentlichung darf weder ganz noch teilweise kopiert, übertragen, abgeschrieben, in einem Datenabfragesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, ganz gleich in welcher Form oder durch welche Mittel, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, von Hand oder anderweitig, ohne vorher die schriftliche Genehmigung dieses Unternehmens eingeholt zu haben.

Dieses Unternehmen äußert sich nicht und gibt keine Garantien, weder ausdrücklich formuliert oder angedeutet, hinsichtlich der hier veröffentlichten Inhalte und lehnt insbesondere Garantieleistungen, die Gebrauchstauglichkeit oder die Eignung für einen speziellen Anwendungszweck ab. Jegliche Software, die in diesem Handbuch beschrieben ist, wird so verkauft oder lizenziert, „wie sie ist“. Sollte sich das Programm nach dem Kauf als fehlerhaft erweisen, übernimmt der Käufer (und nicht dieses Unternehmen, dessen Vertriebshändler oder Händler) die gesamten Kosten für die Wartung, Reparatur und jegliche zufälligen oder Folgeschäden, die durch einen Fehler in der Software entstehen. Des Weiteren behält sich das Unternehmen das Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit inhaltliche Änderungen vorzunehmen. Es ist nicht verpflichtet, andere über diese Überarbeitungen oder Änderungen zu informieren.

Das von Ihnen gekaufte Produkt und der Einrichtungsbildschirm können etwas von dem in dieser Schnellbedienungsanleitung gezeigten abweichen. Genauere Informationen über dieses Produkt erhalten Sie im Benutzerhandbuch auf der CD-ROM. Änderung der Software und der technischen Daten vorbehalten. Bitte besuchen Sie unsere Internetseite www.edimax.com wegen möglicher Aktualisierungen. Alle Rechte vorbehalten, einschließlich aller Marken- und Produktnamen, die in diesem Handbuch erwähnt werden. Diese sind Warenzeichen und/oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer.

Anmerkung gemäß GNU/GPL-Version 2

Dieses Produkt enthält Software, die der GNU/GPL-Version 2 unterliegt. Den Text der Lizenz finden Sie auf der Produkt-CD/DVD. Das Programm ist freie Software und wird ohne Garantie des Authors vertrieben. Wir bieten Ihnen für die Dauer von mindestens drei Jahren an, Ihnen ein vollständig maschinenlesbares Exemplar des entsprechenden Quellcodes zu geben, das Sie nicht mehr als der Vertrieb der Quelle kostet.

Wenden Sie sich bitte an Edimax über: Edimax Technology Co., Ltd, NO. 3, Wu-Chuan 3rd RD Wu-Ku-Industrial Park, Taipei Hsien, Taiwan. R.O.C., Tel.: [phone], Fax: [phone], [e-mail]

1. Produktinformationen

Vielen Dank, dass Sie diese IC-9000-Kamera erworben haben! Die IC-9000 ist mit einem benutzerfreundlichen Konzept entwickelt worden. Sie können die IP-Kamera leicht in Ihrem Heimnetzwerk installieren und dann überall in der Welt mit dem Videomanagementprogramm auf sie zugreifen. Es braucht kein komplizierter DNS-Name eingestellt zu werden und keine Konfiguration des Routers geändert zu werden. Das ist eben einfach Plug-and-Play.

Bevor Sie die IC-9000-Kamera nutzen, überprüfen Sie bitte den Verpackungsinhalt. Wenn etwas fehlt, wenden Sie sich bitte an den Händler, und bringen Sie die Packung zurück, um Anspruch auf die fehlenden Teile zu erheben.

2. Überprüfen Sie Ihren Verpackungsinhalt

• Eine IC-9000 DDNS-freie Außen-IP-Kamera
• Ein Netzadapter
• Ein Ethernetkabel
• Eine Halterung
• Eine Installationsanleitung
• Eine CD-ROM (Benutzerhandbuch & Dienstprogramm)
• Eine Benutzerkontokarte
• Eine Zubehörtasche (mit Anker & Schrauben)

Wenn eines oder mehrere der oben genannten Teile fehlt, wenden Sie sich bitte an Ihren Händler.

3. Systemanforderung

• CPU: Pentium 4 (oder äquivalent AMD) 1,0 GHz oder höher, 1 GB RAM
• Betriebssystem: Windows XP/Vista/Win 7
• Browser: Internet Explorer 7 oder höher

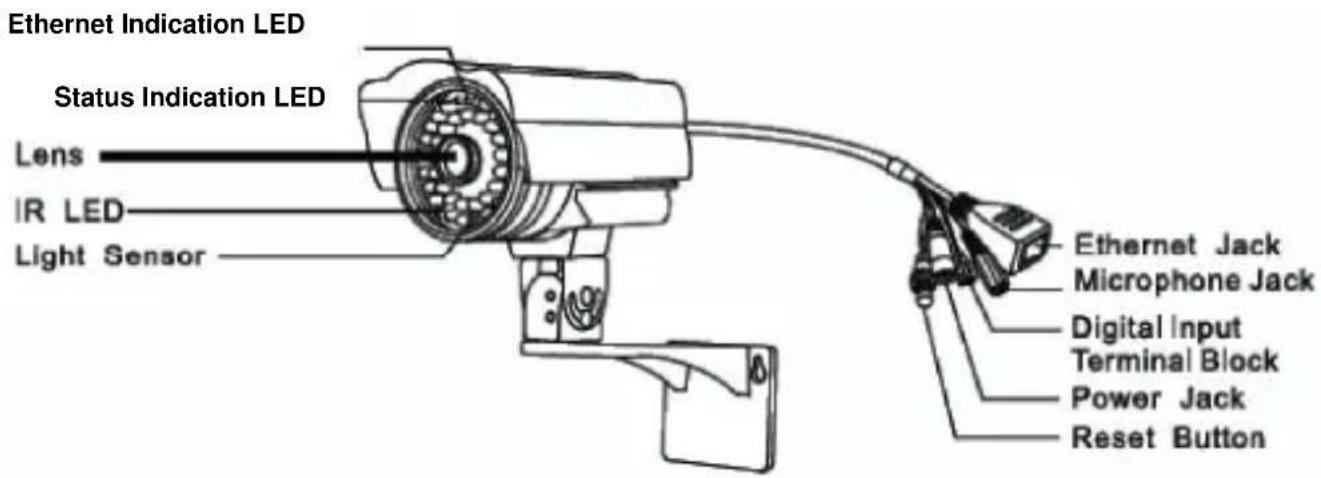

4. Informationen über Benutzerschnittstelle

Postennr.	Name Beschreibung
1	Ethernet-Anzeige-LED (blau)	Zeigt an, ob die Ethernetverbindung in Ordnung ist und ob der Paketverkehr sendet oder empfängt. Wenn das Ethernetkabel angeschlossen ist, leuchtet die LED ständig blau. Wenn Pakete gesendet oder empfangen werden, blinkt die LED blau.
2	Statusan zeige-LED (rot)	Zeigt den Internetverbindungsstatus an. Wenn eine Verbindung mit dem Internet besteht, leuchtet die LED ständig rot. Wenn es ein Internetverbindungsproblem gibt, blinkt die LED rot.
3 Linse		Der Brennpunkt der Linse ist fest. Der effektive Brennpunkt reicht von 30 cm bis unendlich.
4	Infrarot-LEDs	Insgesamt 36 Infrarot-LEDs, die etwa 30 m Nachtsicht bieten.
5	Lichtsensor	Der Lichtsensor kann erkennen, wenn das Licht dunkel wird, und schaltet die Infrarot-LEDs automatisch an.
6	Ethernetbuchse	10/100 Mbit/s Fast Ethernet-Anschluss (zum Anschluss an Ihr lokales Netzwerk).
7	Digitalein gangs-KIemmenblock	Dieser dient der Alarmerkennung. Ein offener Stromkreis ist aus, ein geschlossener Stromkreisist an.
8	Netzbuchse	Stellt den Anschluss an den 12 V/1,0 A Netzadapter her. Achten Sie bitte darauf, dass Sie den richtigen Netzadapter benutzen.
9	Reset-Taste	Mit dieser Taste setzen Sie die IP-Kamera auf die Werkseinstellungen zurück. Sie müssen die Reset-Taste mehr als 4 Sekunden lang drücken, um die Rücksetzfunktion zu aktivieren.

5. Hardwareinstallation

Beachten Sie bitte folgende Anweisungen, um die IC-9000 einzurichten:


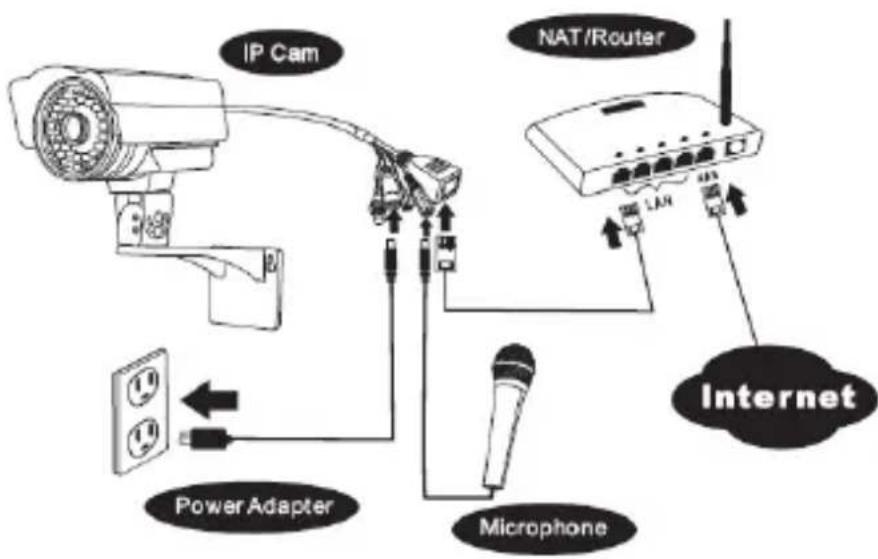

1. Schließen Sie bitte das Zubehör der IP-Kamera einschließlich Halterung, Netzadapter und Ethernetkabel richtig an den Körper der IC-9000 an, wie es im obigen Bild gezeigt ist.

2. Schließen Sie das andere Ende des Ethernetkabels an das Heimnetzwerk oder das Büronetzwerk an. Gewöhnlich wird dieses Ethernetkabel bei Heimnetzwerken in einen NAT/Router oder bei Büronetzwerken in einen Ethernet-Switch gesteckt, wie es im Bild oben gezeigt ist.

3. Da die Standardeinstellungen der IP-Kamera die DHCP-Funktion benutzen und es in den meisten Heim-/Büronetzwerken einen DHCP-Server gibt, sollte die IP-Kamera direkt ans Internet angeschlossen werden.

6. Softwareinstallation

1. Bevor die CamView-Software auf Ihrem PC oder Laptop installiert wird, achten Sie bitte darauf, dass Sie die IC-9000 richtig installiert haben. Es ist sehr zu empfehlen, andere Windowsanwendungen zu schließen, damit es bei der Installation keine Konflikte gibt.
2. Legen Sie bitte die Installations-CD in das CD-ROM-Laufwerk Ihres Laptops oder PCs ein (es muss das Betriebssystem Microsoft Windows laufen).

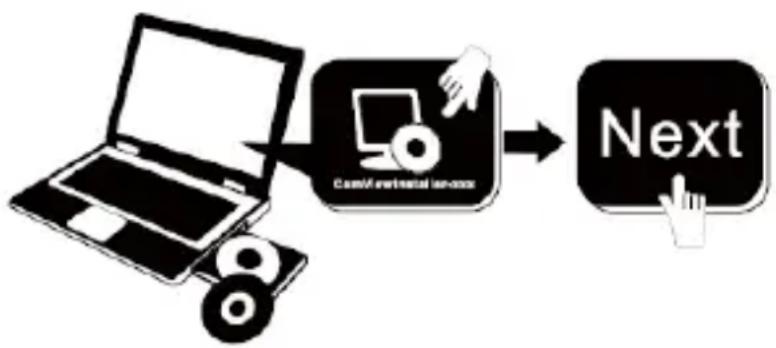

3. Führen Sie das Programm CamView auf der CD aus. Das Programm öffnet einige Pop-up-Fenster mit Installationsoptionen. Drücken Sie bitte die "Next (Weiter)"-Taste, um die Installation fortzusetzen.

1. Wenn Sie mit der Installation fertig sind, wird auf dem Desktop Ihres Computerbildschirms ein CamView-Symbol angezeigt. Klicken Sie bitte auf dieses Symbol, um es auszuführen. Das CamView-Programm wird sofort ausgeführt.

7. Beginnen Sie die CamView-Software zu benutzen

1. Starten Sie die CamView-Anwendung entweder mit Start -> Programs -> CamView oder mit dem Tastenkürzel auf dem Desktop von Microsoft Windows.

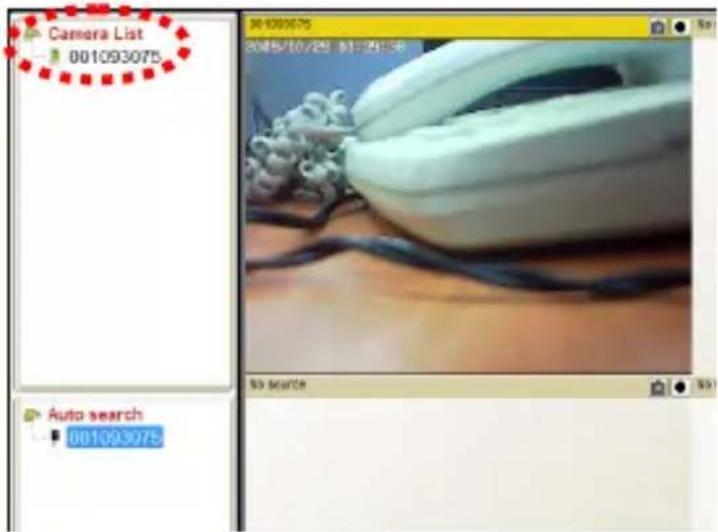

2. Wenn das CamView-Programm gestartet ist, sucht es die IC-9000 automatisch in Ihrem lokalen Netzwerk (LAN) und zeigt die Kamera-IDs aller gefundenen IP-Kameras im Baummenü des "Auto Search"-Ordners auf der "Cam List"-Seite an.

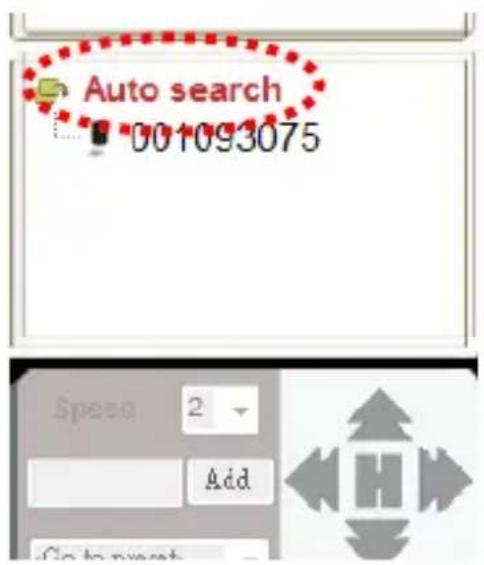

Hinweis: Um die gefundene Kamera-ID auf Ihrem PC zu speichern, ziehen Sie sie einfach aus dem "Auto Search"-Ordner in die "CameraList". Wenn Sie das machen, können Sie das Video leicht wiedergeben ohne sich die Kamera-ID zu merken.

1. Um sich das Video anzusehen, klicken Sie einfach doppelt auf die ID der Kamera, die Sie sehen möchten, oder ziehen Sie die Kamera-ID in eines der Videowiedergabefenster.

Hinweis: Wenn sich die Kamera, die Sie sehen möchten, nicht in Ihrem LAN befindet und die Kamera-ID nicht in der "CameraList" gespeichert ist, klicken Sie rechts auf "CameraList", wählen "New Camera" und geben die Kamera-ID und das Passwort ein.

Hinweis: Zur weiteren Bedienung lesen Sie bitte das Handbuch.

R&TTE-Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität (R&TTE) Die R&TTE Richtlinie hebt die Richtlinie 98/13/EWG (Telekommunikationsendeinrichtungen und Satellitenfunkanlagen) mit Wirkung vom 8. April 2000 auf und ersetzt diese.

Sicherheit

Das Gerät wurde mit größter Sorgfalt für die Sicherheit der Installateure und Benutzer konstruiert. Dennoch muss bei der Arbeit mit Elektrogeräten besonders auf die Gefahr eines elektrischen Schlags und auf statische Elektrizität geachtet werden. Alle Anweisungen von diesem Hersteller und dem Computerhersteller müssen stets eingehalten werden, um eine sichere Verwendung des Geräts zu gewährleisten.

EU-Länder mit Benutzungserlaubnis

Die ETSI-Version dieses Geräts ist für die Heim- und Büroanwendung in Österreich, Belgien, Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Irland, Italien, Luxemburg, Bulgarien, Zypern, Tschechien, Estland, Ungarn, Lettland, Litauen, Malta, Polen, Rumänien, der Slowakei, Slowenien, den Niederlanden, Portugal, Spanien, Schweden und Großbritannien bestimmt.

Die ETSI-Version dieses Geräts ist auch für den Gebrauch in den folgenden EFTA-Mitgliedsstaaten autorisiert: Island, Liechtenstein, Norwegen und Schweiz.

EU-Länder mit Einschränkungen bei der Benutzung

Keine

EuP, 2005/32/EC.
