CV-7438NDM - Zugangspunkt Edimax - Kostenlose Bedienungsanleitung

Produkttyp	Wireless Access Point
Modell	CV-7438NDM
Hersteller	Edimax
WLAN-Standard	IEEE 802.11b/g/n
Funkfrequenzband	2,4 GHz
Maximale Datenrate	300 Mbit/s
Antennen	2 externe Antennen (RP-SMA)
Betriebsmodi	Access Point, Repeater, WDS-Bridge, Client
Sicherheit	WEP, WPA/WPA2, MAC-Filter, WPS
Stromversorgung	PoE (802.3af) oder 12 V DC (Netzteil im Lieferumfang)
Netzwerkanschlüsse	1x 10/100 Ethernet-Port (LAN/WAN)
Abmessungen (B x T x H)	ca. 150 x 110 x 30 mm
Gewicht	ca. 200 g
LED-Anzeigen	Strom, WLAN, LAN, WPS
Reset-Taste	Ja (gedrückt halten für Werksreset)
Management	Weboberfläche (HTTP/HTTPS)
Umgebungstemperatur	0°C bis 40°C
Luftfeuchtigkeit	10% bis 90% (nicht kondensierend)
Lieferumfang	Access Point, Netzteil, PoE-Injektor, Montagehalterung, Kurzanleitung

Häufig gestellte Fragen - CV-7438NDM Edimax

Wie setze ich den Edimax CV-7438NDM auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite des Geräts für etwa 10 Sekunden gedrückt, während das Gerät eingeschaltet ist. Die LED-Anzeigen blinken und das Gerät startet neu. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.

Wie greife ich auf die Konfigurationsseite des Access Points zu?

Verbinden Sie Ihren Computer per LAN-Kabel mit dem Gerät. Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse 192.168.2.1 ein. Der Standard-Benutzername und das Passwort lauten admin (jeweils klein geschrieben).

Welche Betriebsmodi werden vom CV-7438NDM unterstützt?

Der Access Point unterstützt mehrere Modi: Access Point (WLAN-Hotspot), Repeater (Signalverstärker), WDS-Bridge (Punkt-zu-Punkt-Verbindung) und Client (WLAN-Client).

Kann ich das Gerät über Power over Ethernet (PoE) betreiben?

Ja, der Edimax CV-7438NDM unterstützt PoE nach 802.3af. Verwenden Sie einen kompatiblen PoE-Switch oder den mitgelieferten PoE-Injektor, um das Gerät ohne separates Netzteil zu betreiben.

Wie kann ich die Firmware aktualisieren?

Laden Sie die neueste Firmware von der Edimax-Website herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zu Systemverwaltung -> Firmware-Update und wählen Sie die heruntergeladene Datei aus. Klicken Sie auf Aktualisieren und warten Sie, bis der Vorgang abgeschlossen ist. Unterbrechen Sie nicht die Stromzufuhr.

Bedeutung der LED-Anzeigen am Gerät?

Die Power-LED leuchtet bei Stromversorgung. Die WLAN-LED zeigt den WLAN-Betrieb an (blinkt bei Datenverkehr). Die LAN-LED leuchtet bei aktiver Ethernet-Verbindung. Die WPS-LED blinkt während des WPS-Pairings.

Wie richte ich ein Gäste-WLAN ein?

Melden Sie sich an der Weboberfläche an, navigieren Sie zu WLAN -> Gastnetzwerk. Aktivieren Sie die Option, geben Sie eine SSID und Sicherheitseinstellungen ein (z.B. WPA2) und speichern Sie die Einstellungen. Gäste haben dann nur Internetzugriff, nicht auf Ihr lokales Netzwerk.

Was soll ich tun, wenn ich das Passwort vergessen habe?

Setzen Sie das Gerät auf die Werkseinstellungen zurück (siehe Reset-Frage). Dadurch werden Benutzername und Passwort auf die Standardwerte (admin/admin) zurückgesetzt. Beachten Sie, dass alle individuellen Einstellungen verloren gehen.

Kann ich mehrere Access Points über WDS verbinden?

Ja, der CV-7438NDM unterstützt WDS (Wireless Distribution System). Konfigurieren Sie im Menü WLAN -> WDS die MAC-Adressen der anderen Bridge-Geräte. Stellen Sie sicher, dass alle Geräte denselben Kanal und dieselbe SSID verwenden.

Ist das Gerät kompatibel mit 5-GHz-WLAN?

Nein, der Edimax CV-7438NDM arbeitet ausschließlich im 2,4-GHz-Band (802.11b/g/n). Für 5 GHz benötigen Sie ein Dualband-Modell wie den Edimax CV-759NDM.

BEDIENUNGSANLEITUNG CV-7438NDM Edimax

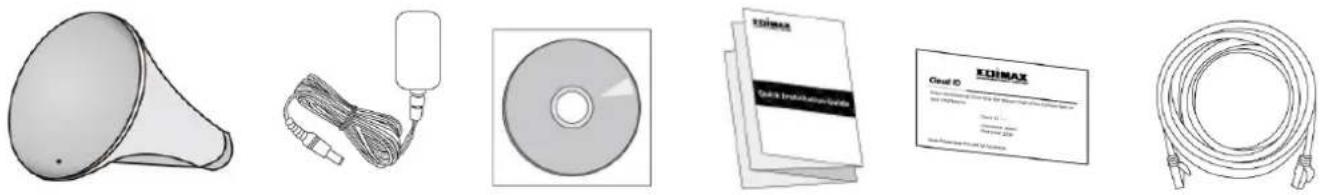

I-1. Verpackungsinhalt

I-2. Systemanforderungen

• Etherneähiges Gerät
• Vorhandenes Drahtlosnetzwerk (2,4 GHz oder 5 GHz)
• Webbrowser für Sowarekonguraon: Microso ^® Internet Explorer ^® 8.0, Google Chrome, Firefox ^® oder Safari ^® , iOS, Android neuste Version
• iTunes 10.2 oder höher, iOS 4.3 oder höher, oder AirPlay-Streaming-App von Dripartei (empfohlen: Twonky Beam [erfordert Android 4.0 oder höher]).

Ü berzeugen Sie sich bie davon, dass Ihr Computer, Smartphone, Tablet oder anderes Gerät AirPlay-Streaming unterstützen kann.

I-3. LED-Status

LED-Farbe	LED-Status	Beschreibung
Rot	An	Bridge wird gespeist oder zurückgesetzt
	Blinkend	Bridge ist für die Verbindung mit einem Wi-Fi-Netzwerk bereit.
Weiß	An	Bridge ist mit einem Wi-Fi-Netzwerk verbunden.
	Blinkend	WPS ist akv.
Aus	-	Bridge ist ausgeschaltet, oder LED ist manuell deakviert worden.

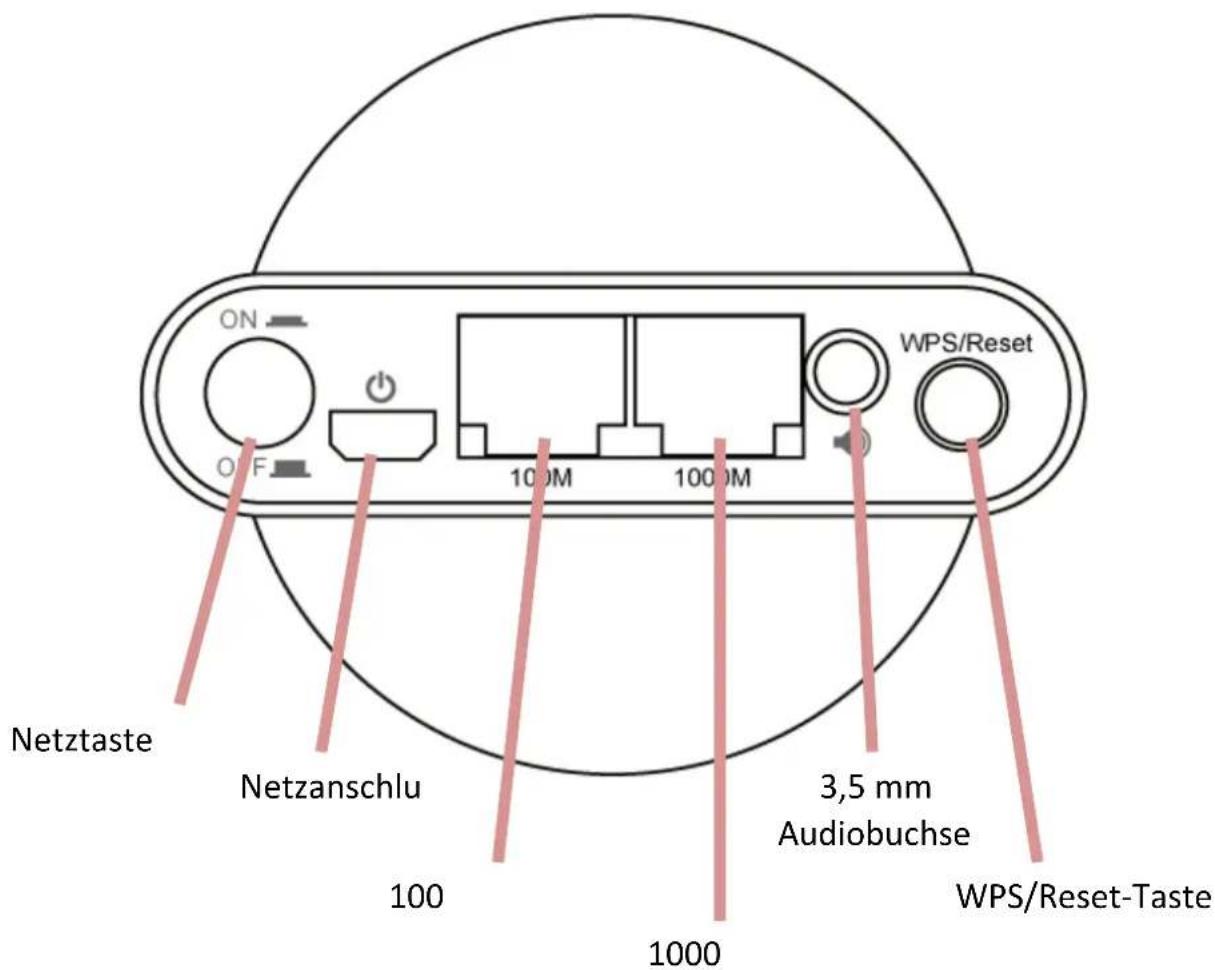

I-4. Rückwand

I. Installaon

Es gibt 2 Möglichkeiten, die Drahtlosbridge einzurichten. Befolgen Sie bie die entsprechenden Anweisungen.

II-1. iQ Setup

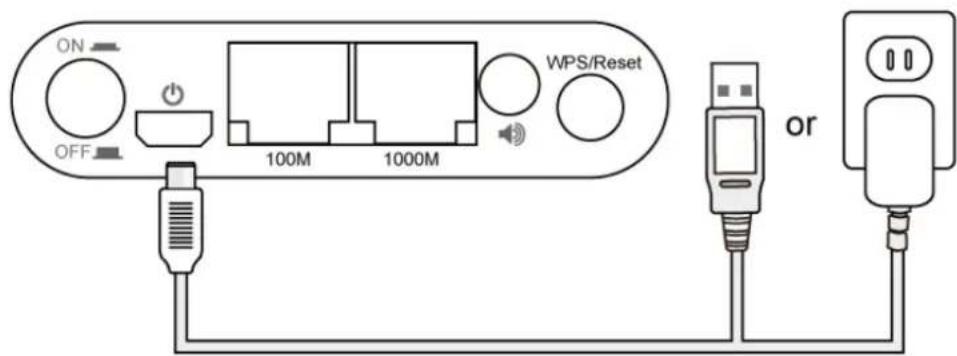

1. Stecken Sie den Netzadapter in den 5 V-Anschluss des Geräts, stecken Sie den Adapter in eine Wandsteckdose oder einen freien USB-Anschluss, und drücken Sie die Netztaste, um das Gerät anzuschalten. Der CV-7438nDM kann mehrere Minuten zum Hochfahren benötigen - das Gerät ist bereit, wenn die LED blinkt (rot).

Der CV-7438nDM benötigt 1 A Strom - überzeugen Sie sich bie davon, dass Ihr USB-Anschluss genügend Strom liefern kann. Wenn nicht, benutzen Sie den 5 V-DC-Adapter.

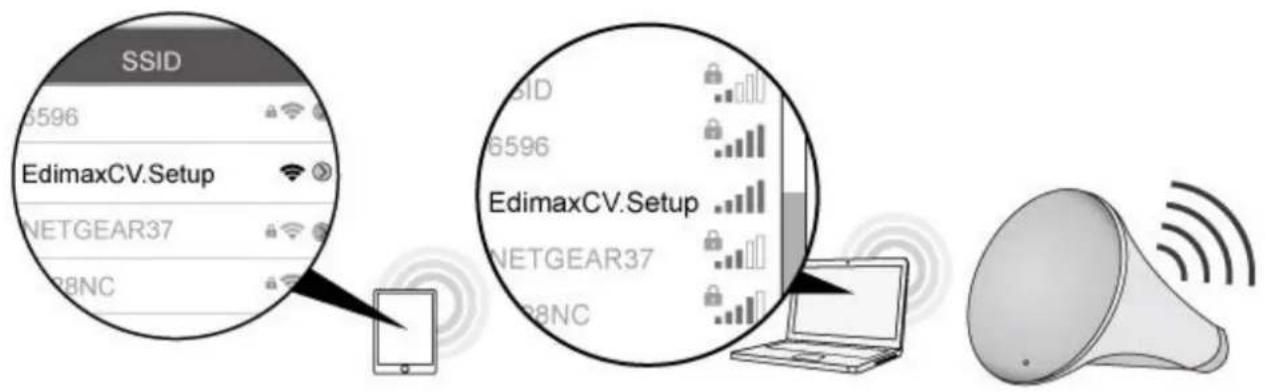

1. Benutzen Sie ein Wi-Fi-Gerät (z.B. Computer, Tablet, Smartphone), um nach einem Wi-Fi-Netzwerk mit dem Namen "Edimaxcv.Setup" zu suchen und sich damit zu verbinden.

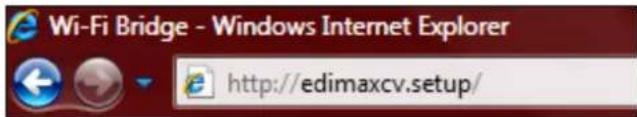

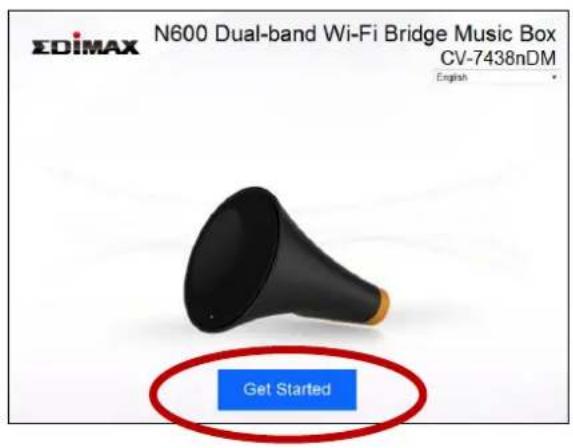

1. Ö nen Sie einen Webbrowser und geben die URL hp://edimaxcv.setup ein, und Sie werden den folgenden Bildschirm sehen. Klicken Sie bie auf "Get Started".

Wenn Sie nicht auf hp://edimaxcv.setup zugreifen können, überzeugen Sie sich davon, dass Ihr Drahtlosgerät / Computer für die Benutzung einer dynamischen IP-Adresse eingerichtet ist. Weitere Informaonen nden Sie im Benutzerhandbuch. Sie können auch die Standard-IP-Adresse der Drahtlosbridge hp://192.168.9.2 benutzen.

Sie können mit dem Dropdown-Menü in der oberen rechten Ecke die Sprache ändern.

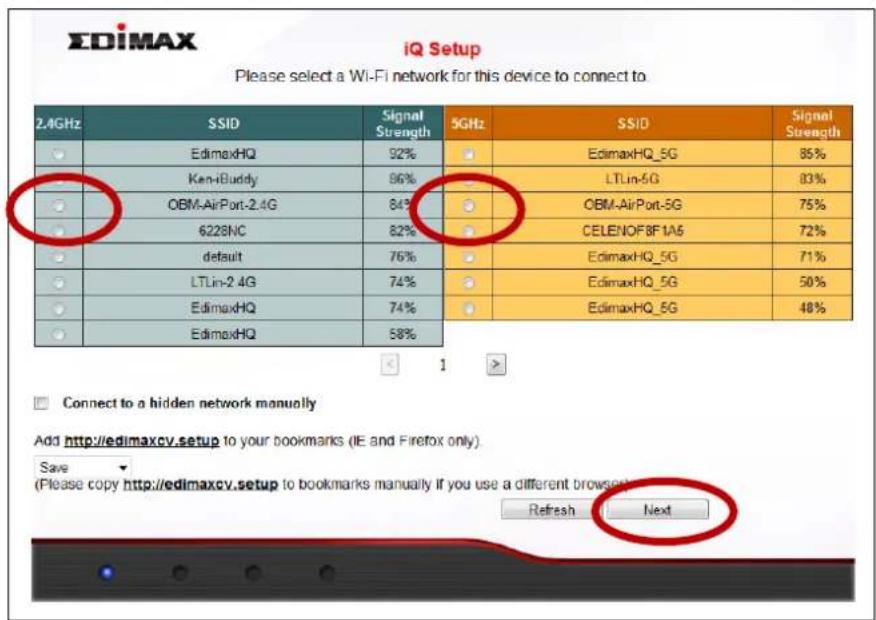

1. iQ Setup zeigt alle vorhandenen 2,4 GHz- und 5 GHz-Drahtlosnetzwerke. Klicken Sie auf die Symbole , um die nächste oder vorige Seite anzuzeigen, wenn es gewünscht wird. Wählen Sie ein Netzwerk für die Drahtlosbridge, mit der Sie sich verbinden wollen, und klicken auf "Next".

Wenn das Wi-Fi-Netzwerk, mit dem Sie sich verbinden möchten, nicht angezeigt wird, klicken Sie auf "Refresh (Aurischen)".

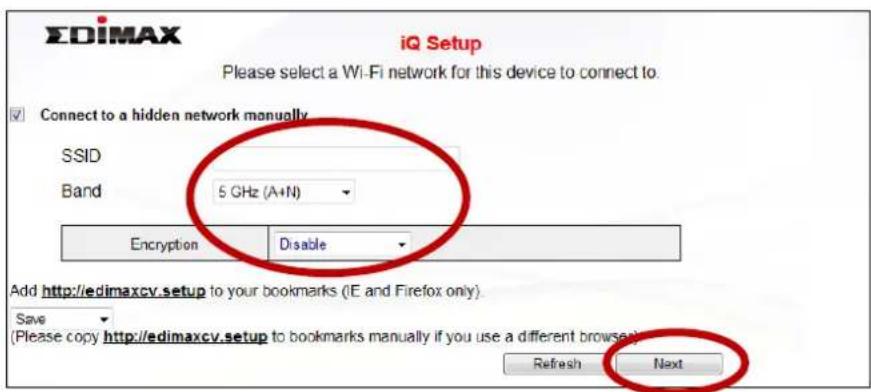

Wenn Sie ein verstecktes Netzwerk benutzen, um sich mit einem versteckten Netzwerknamen zu verbinden, haken Sie das Kästchen "Connect to a hidden network manually" an und geben den Netzwerknamen und die Sicherheitsschlüsselinformaonen ein.

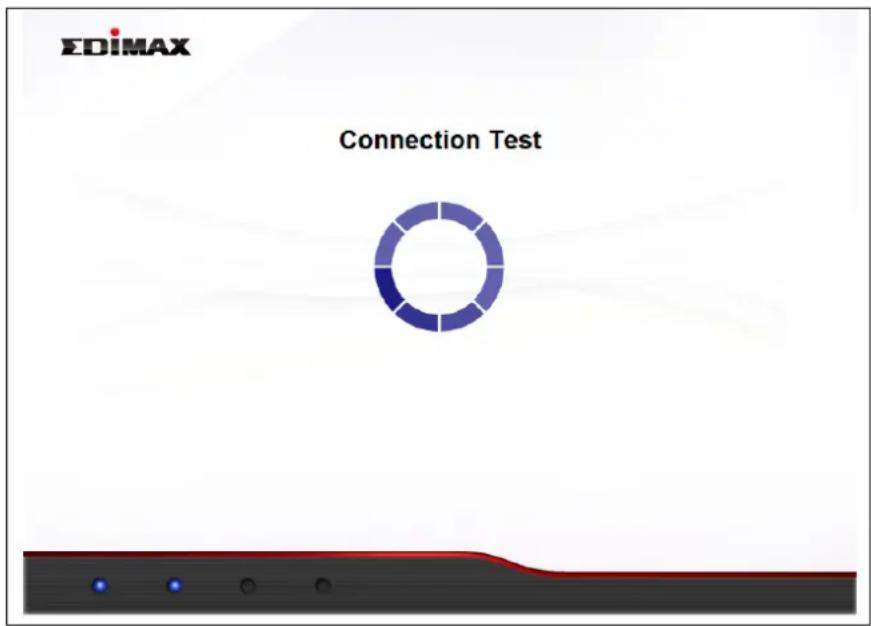

1. Warten Sie bie, während die Drahtlosbridge die Verbindung testet.

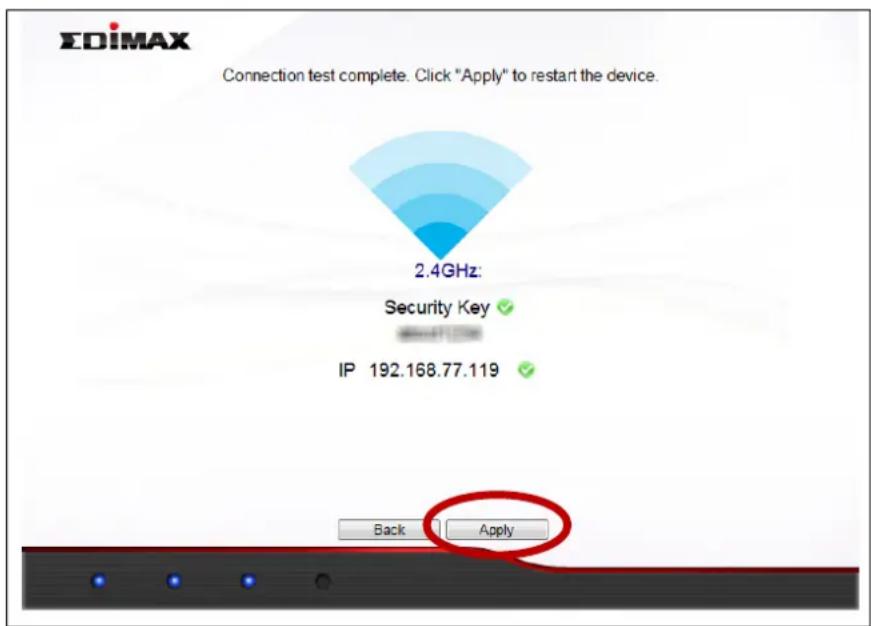

1. Wenn der Verbindungstest beendet ist, sehen Sie folgenden Bildschirm. Ü berprüfen Sie die Details Ihrer Verbindung und klicken auf "Apply (Ü bernehmen)" um den CV-7438nDM neu zu starten und fortzufahren.

Wenn die Drahtlosbridge keine IP-Adresse vom Router/Access Point erhalten kann, dann klicken Sie auf die Schalläche "Stac IP", um der Drahtlosbridge eine IP-Adresse zuzuordnen, und dann klicken Sie auf "APPLY (Ü bernehmen)". Weitere Anleitungen erhalten Sie im Benutzerhandbuch.

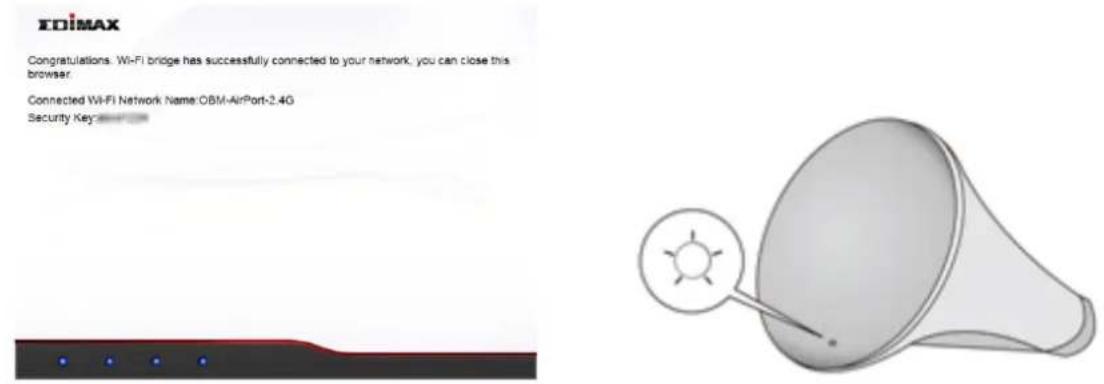

1. Ein "Congratulaons"-Bildschirm bestägt, dass Ihre Drahtlosbridge eine Verbindung aufgebaut hat.

Wenn Sie den oben gezeigten "Congratulaons"-Bildschirm nicht sehen, überprüfen Sie die LED: wenn die LED an (Weiß) ist, dann hat die Drahtlosbridge erfolgreich eine Verbindung aufgebaut.

Fortsetzung mit III. Benutzung des CV-7438nDM.

Wenn die LED der Wi-Fi-Bridge an (Weiß) ist, ist die Drahtlosbridge jetzt anwendungsbereit mit Audiolautsprechern oder Ethernetgeräten wie Smart TVs, Seop-Boxes oder Spielkonsolen. Siehe bie III. Benutzung des CV-7438nDM.

II-2. WPS Setup

WPS Setup ist eine Alternave zu II-1. IQ Setup. Wenn Sie iQ Setup bereits ausgeführt haben, fahren Sie bie mit III fort. Benutzung des CV-7438nDM.

Die Schalläche WPS ist eine schnelle und einfache Methode, um eine sichere Verbindung zwischen Ihrer Drahtlosbridge und dem drahtlosen Router/Access Point aufzubauen. Die Drahtlosbridge kann über WPS eine Verbindung zu 2,4 GHz- oder 5 GHz-Wi-Fi-Netzwerken herstellen, was davon abhängt, auf welcher Frequenz WPS auf Ihrem drahtlosen Router / Access Point akv ist.

1. Stecken Sie den Netzadapter in den 5 V-Anschluss des Geräts, stecken Sie den Adapter in eine Wandsteckdose oder einen freien USB-Anschluss, und drücken Sie die Netztaste, um das Gerät anzuschalten. Der CV-7438nDM kann mehrere Minuten zum Hochfahren benögen - das Gerät ist bereit, wenn die LED blinkt (rot).

Der CV-7438nDM benöt 1 A Strom - überzeugen Sie sich bie davon, dass Ihr USB-Anschluss genügend Strom liefern kann. Wenn nicht, benutzen Sie den 5 V-DC-Adapter.

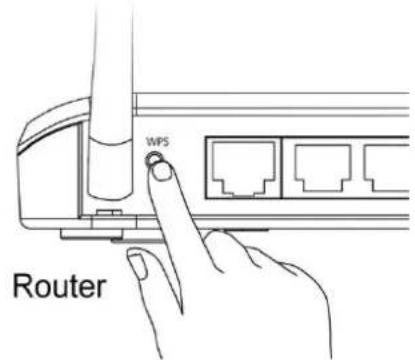

1. Halten Sie die WPS-Taste auf Ihrem drahtlosen Router /Access Point die richge Zeit lang gedrückt, um sein WPS zu akvieren.

Schauen Sie bie in der Anleitung für Ihren drahtlosen Router/Access Point nach, wie lange Sie seine WPS-Taste gedrückt halten müssen, um WPS für 2,4 GHz oder 5 GHz zu akvieren. Einige Router/Access Point-Marken unterstützen WPS für 5 GHz nicht - in diesem Fall benutzen Sie bie stadessen II-1. iQ Setup.

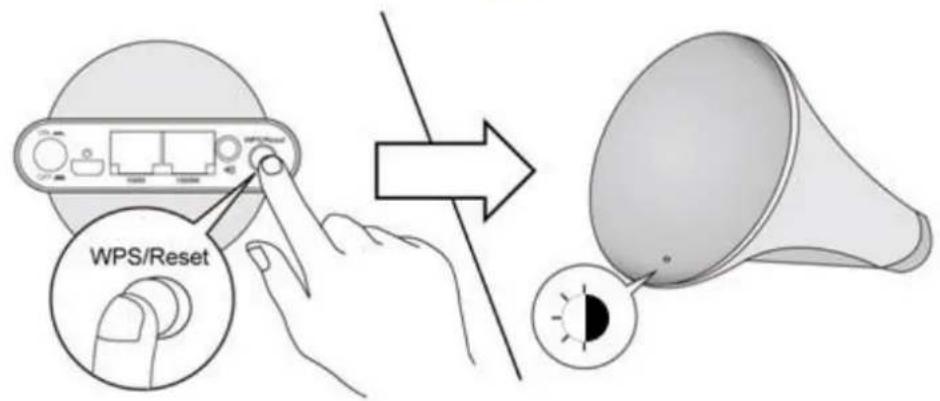

1. Halten Sie die WPS-Taste am CV-7438nDM innerhalb von zwei Minuten 2 Sekunden lang gedrückt, um sein WPS zu akvieren. Die LED sollte blinken (Weiß), um anzuzeigen, dass WPS im Gange ist.

1. Die Geräte stellen eine Verbindung her. Wenn eine Verbindung erfolgreich ist, ist die LED der Bridge an (Weiß). Wenn eine Verbindung nicht erfolgreich ist, blinkt die LED (rot) - kehren Sie in diesem Fall bie nach II-2 zurück. WPS Setup Schri 1.

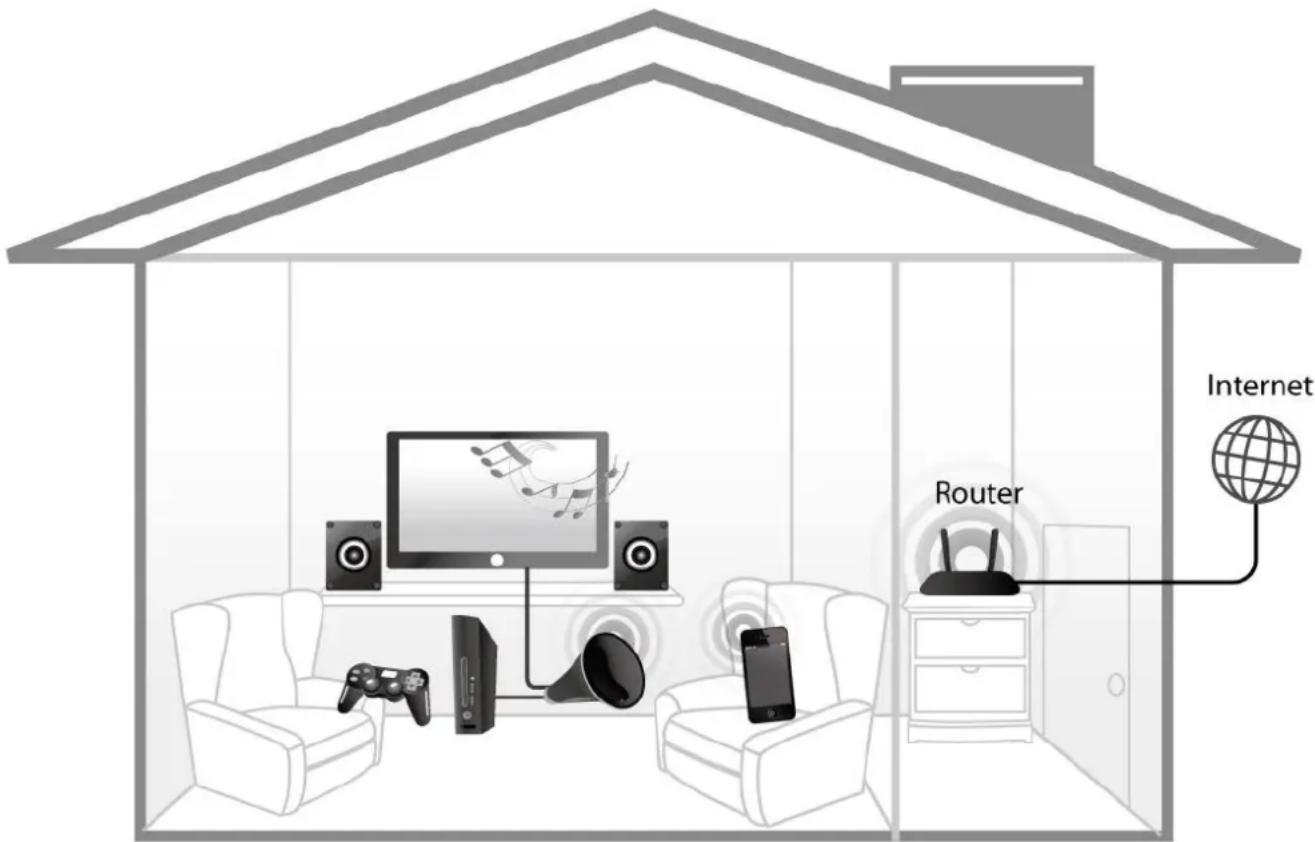

Ihre Drahtlosbridge ist jetzt anwendungsbereit mit Audiolautsprechern oder Ethernetgeräten wie Smart TVs, Seop-Boxes oder Spielkonsolen. Siehe bie III. Benutzung des CV-7438nDM.

Wenn Ihr CV-7438nDM eine Verbindung mit Ihrem drahtlosen Router /Access Point aufgebaut hat, wie es in II. Installaon beschrieben ist, können Sie die Drahtlosbridge mit jedem Ethernetgerät oder Audiolautsprecher drahtlos verbinden.

III-1. Ethernet

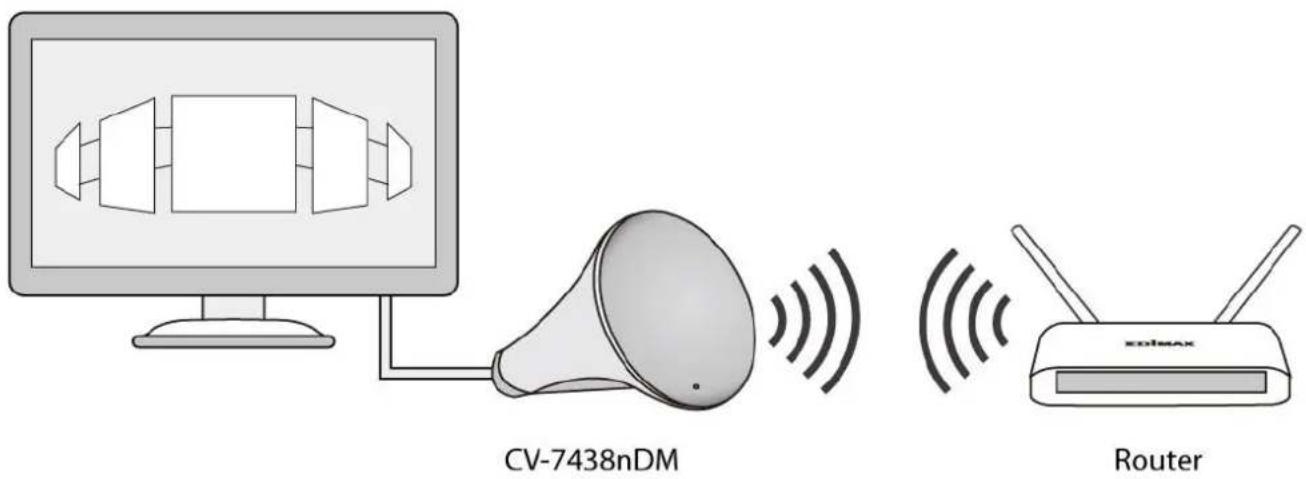

Um von einem Ethernetgerät zu einem Wi-Fi-Netzwerk eine Bridge zu bauen, befolgen Sie die Anweisungen unten.

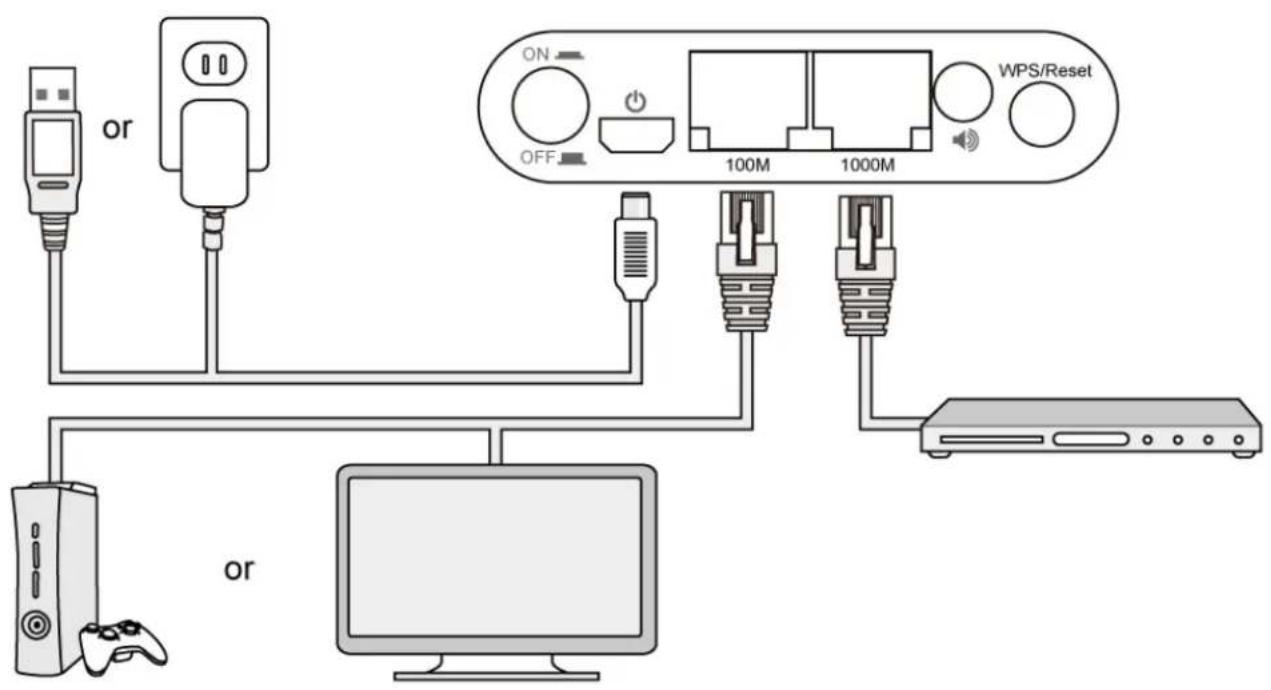

1. Benutzen Sie ein Ethernetkabel, um die Wi-Fi-Bridge mit dem Ethernetanschluss an Ihrem Netzwerkgerät zu verbinden. Je nach Ihren Bedürfnissen können Sie einen der Ethernetanschlüsse 10/100 oder 10/100/1000) der Wi-Fi-Bridge benutzen.

1. Verbinden Sie die Stromversorgung des CV-7438nDM mit einer Wandsteckdose oder einem freien USB-Anschluss, und drücken Sie dann die Netztaste, um das Gerät anzuschalten. Ü berzeugen Sie sich davon, dass die LED an (Weiß) ist.

Der CV-7438nDM benötigt 1 A Strom - überzeugen Sie sich bie davon, dass Ihr USB-Anschluss genügend Strom liefern kann. Wenn nicht, benutzen Sie den 5 V-DC-Adapter.

1. Schalten Sie Ihr Netzwerkgerät an und verbinden es wie gewöhnlich mit Ihrem Netzwerk, um eine verdrahtete Ethernetverbindung herzustellen.

III-2. Audiolautsprecher

Sie können die drahtlose Bridge benutzen, um über eine 3,5 mm-Buchse von allen Audiolautsprechern eine Bridge zu Ihrem Wi-Fi-Netzwerk zu errichten.

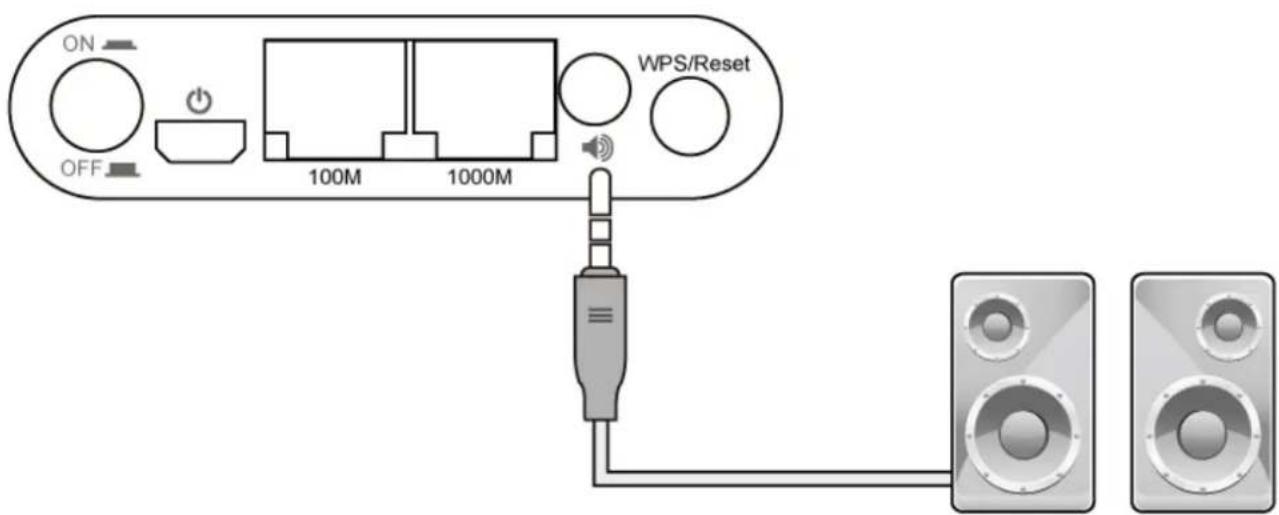

III-2-1. Anschluss an Ihre Lautsprecher

1. Benutzen Sie ein Audiokabel (nicht beigefügt), um die 3,5 mm-Audiobuchse der Wi-Fi-Bridge mit dem Audio-In-Anschluss Ihrer Lautsprecher zu verbinden.

1. Verbinden Sie die Stromversorgung des CV-7438nDM mit einer Wandsteckdose oder einem freien USB-Anschluss, und drücken Sie dann die Netztaste, um das Gerät anzuschalten. Ü berzeugen Sie sich davon, dass die LED an (Weiß) ist.

III-2-2. Musik-Streaming

Nachdem die Drahtlosbridge richg an Ihre Lautsprecher angeschlossen ist, können Sie drahtlos Musik zu Ihren Lautsprechern streamen. Befolgen Sie die entsprechenden Anweisungen unten für iTunes- oder andere Benutzer.

Stellen Sie sicher, dass Ihr Music Player (z.B. PC, Tablet oder Smartphone) an denselben Router wie Ihr CV-7438nDM angeschlossen ist.

III-2-2-1. iTunes & iOS

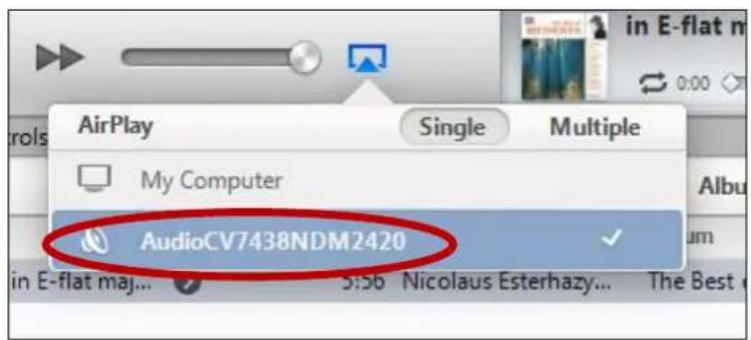

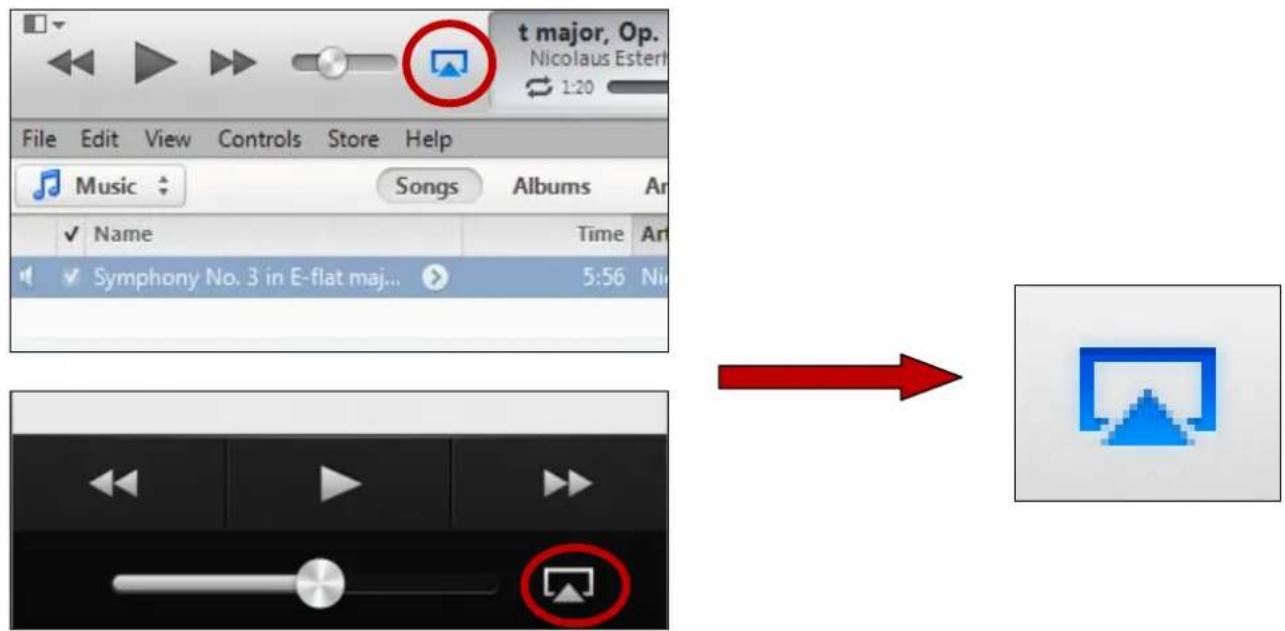

1. Klicken Sie in iTunes auf das Symbol "AirPlay".

1. Wählen Sie aus der Liste der vorhandenen AirPlay-Geräte CV-7438nDM aus.

1. Spielen Sie Musik wie gewöhnlich, und sie sollte drahtlos zu Ihren Lautsprechern streamen.

Für andere Benutzer (Android, PC) ist eine App von einer Dripartei erforderlich, um AirPlay-Streaming zu erleichtern. Apps wie Twonkey Beam für Android bieten AirPlay-Streaming und können von Google Play heruntergeladen werden. Ein Beispiel für AirPlay-Streaming unter Verwendung von Twonkey Beam ist unten gezeigt:

Twonky Beam erfordert Android OS 4.0 oder höher.

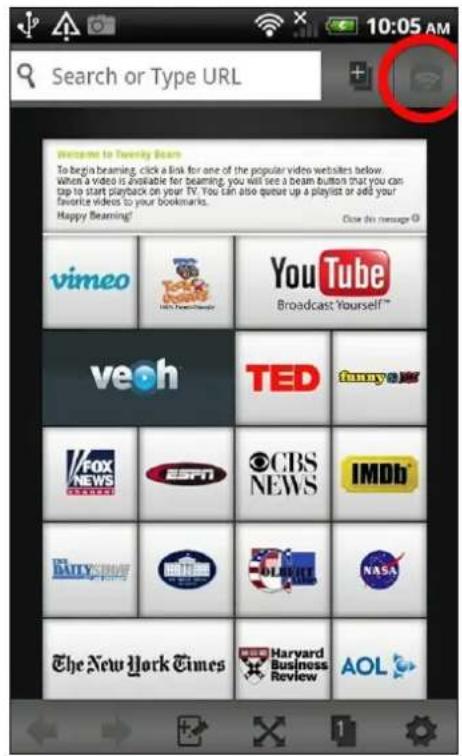

1. Warten Sie, bis das Symbol in der oberen rechten Ecke aueuchtet und ppen dann darauf.

Je nach Ihrer Internetverbindung kann es mehrere Minuten dauern, bis es aueuchtet.

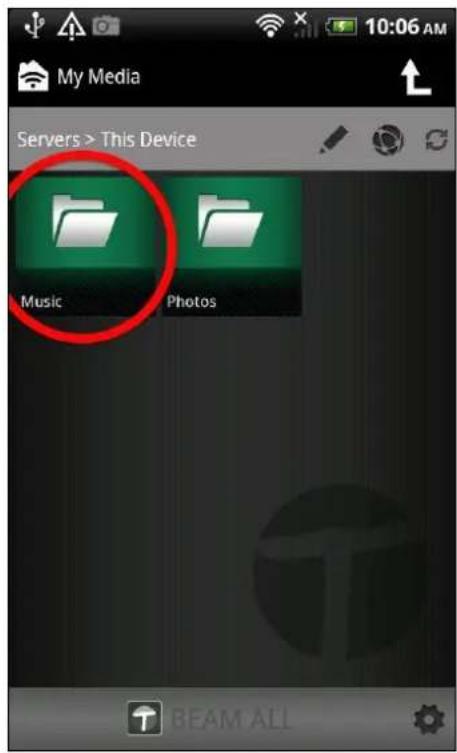

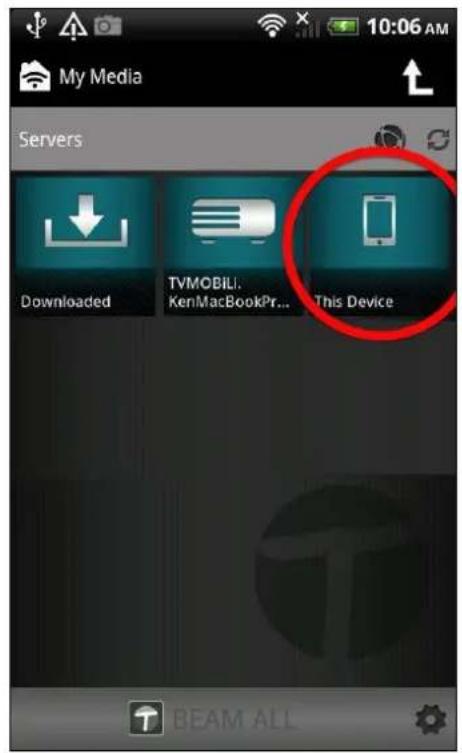

1. Wählen Sie auf dem nächsten Bildschirm "This Device" und dann "Music".

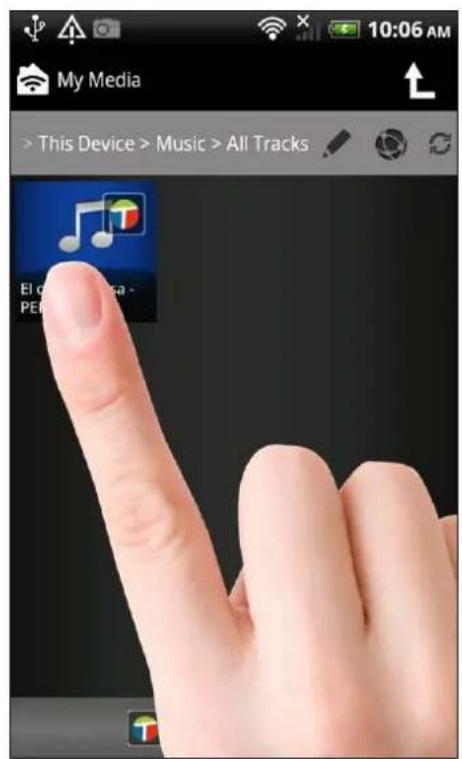

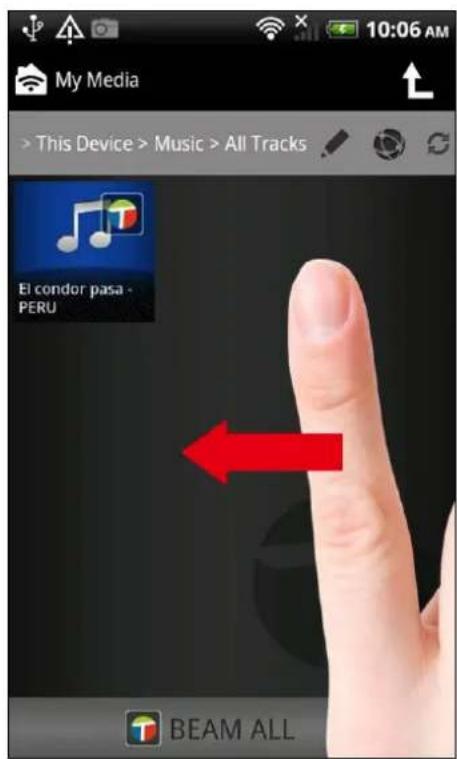

1. Wählen Sie einen Track, und dann wischen Sie auf dem Bildschirm von rechts nach links.

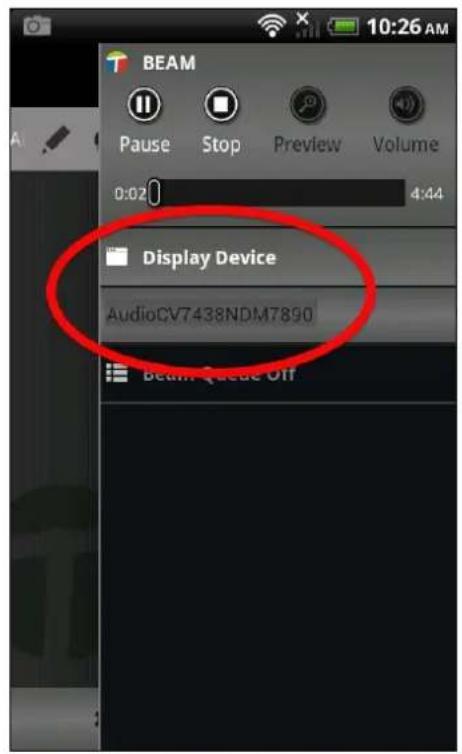

1. Sie sollten den CV-7438nDM unter allen anderen drahtlosen Displays oder Lautsprechern, die mit Ihrem Netzwerk verbunden sind, als "Display Device" aufgelistet sehen. Wählen Sie den CV-7438nDM als "Display Device".

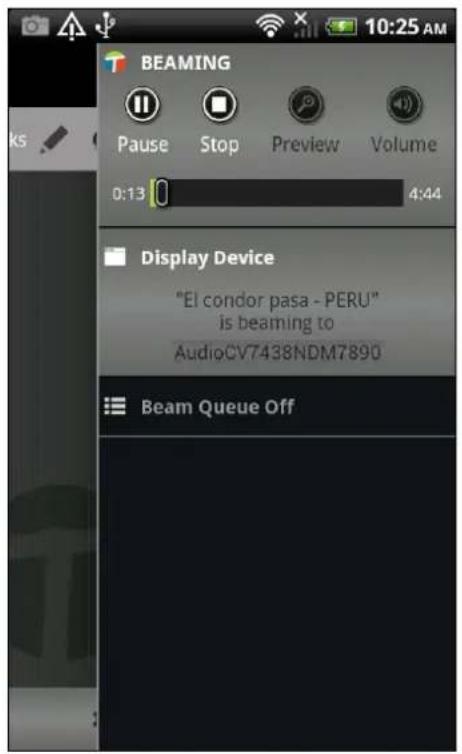

1. Ihre Musik sollte zu den Lautsprechern, die mit dem CV-7438nDM verbunden sind, drahtlos streamen.

III-3. Rücksetzen

Wenn Sie mit Ihrer Drahtlosbridge auf Probleme stoßen, können Sie das Gerät auf die Werksstandardeinstellungen zurücksetzen. Damit werden alle Einstellungen auf die Standardwerte zurückgesetzt.

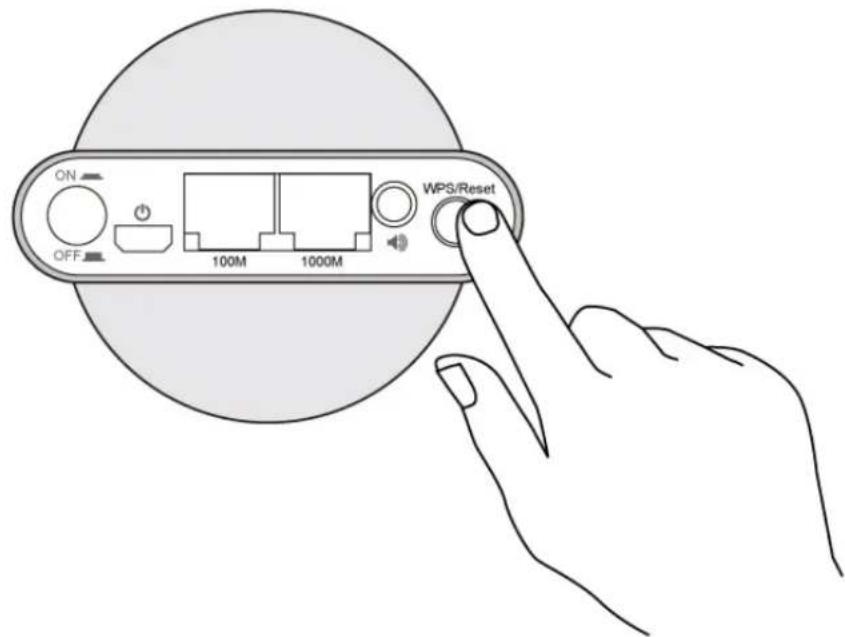

1. Halten Sie die WPS/Reset-Taste an der Rückwand mindestens 10 Sekunden lang gedrückt.

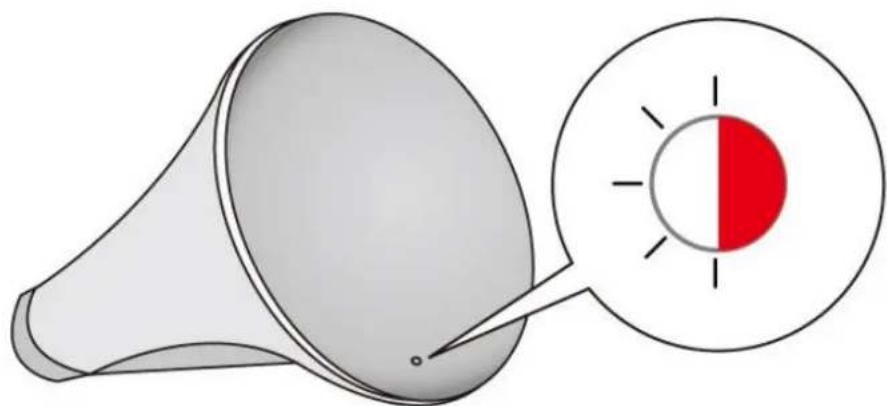

1. Lassen Sie die Taste los, wenn die LED an (rot) ist.

2. Warten Sie, bis die Drahtlosbridge neu startet. Die Drahtlosbridge ist zur Einrichtung bereit, wenn die LED blinkt (rot).

III-4. Browserbasierte Konguraonsschnistelle

Nach Beendigung der Einrichtung können Sie auf die browserbasierte Konguraonsschnistelle zugreifen, um die Einstellungen der Drahtlosbridge weiter zu kongurieren oder um das iQ Setup noch einmal durchzuführen. Um auf die browserbasierte Konguraonsschnistelle zuzugreifen, geben Sie hp://edimaxcv.setup in die URL-Zeile eines Browsers auf einem Netzwerkgerät ein, das mit demselben Netzwerkgerät wie die Drahtlosbridge verbunden ist.

Wenn Sie nicht auf edimaxcv.setup zugreifen können, verbinden Sie den CV-7438nDM mithilfe eines Ethernetkabels mit einem Computer und versuchen es noch einmal.

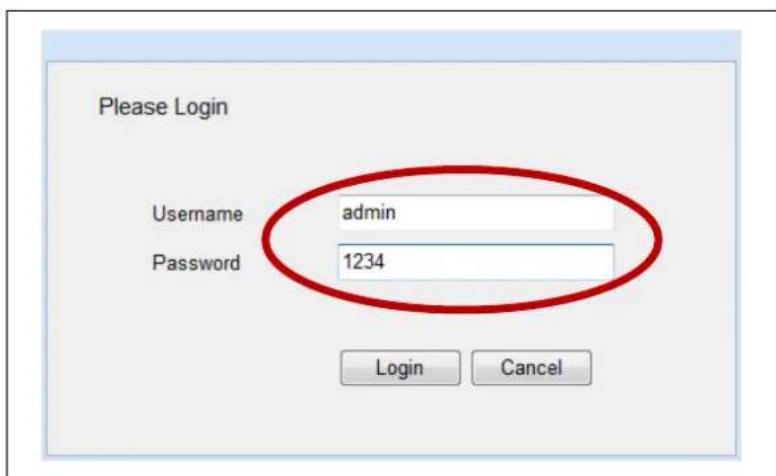

Sie werden aufgefordert, einen Benutzernamen und ein Passwort einzugeben. Der Standardbenutzername ist "admin", und das Standardpasswort ist "1234". Eine Anleitung zur Benutzung der browserbasierten Konguraonsschnistelle nden Sie im Benutzerhandbuch.

Wenn es ein Problem mit Ihrer WAN-Verbindung gibt, sehen Sie den Bildschirm unten, wenn Sie versuchen, auf die browserbasierte Konguraonsschnistelle zuzugreifen. Eine genaue Anleitung zur Benutzung der browserbasierten Konguraonsschnistelle nden Sie im Benutzerhandbuch.
