MANUAL DE USUARIO EU4206 Edimax

l: Incluido en el CD el QIG en Ingles.

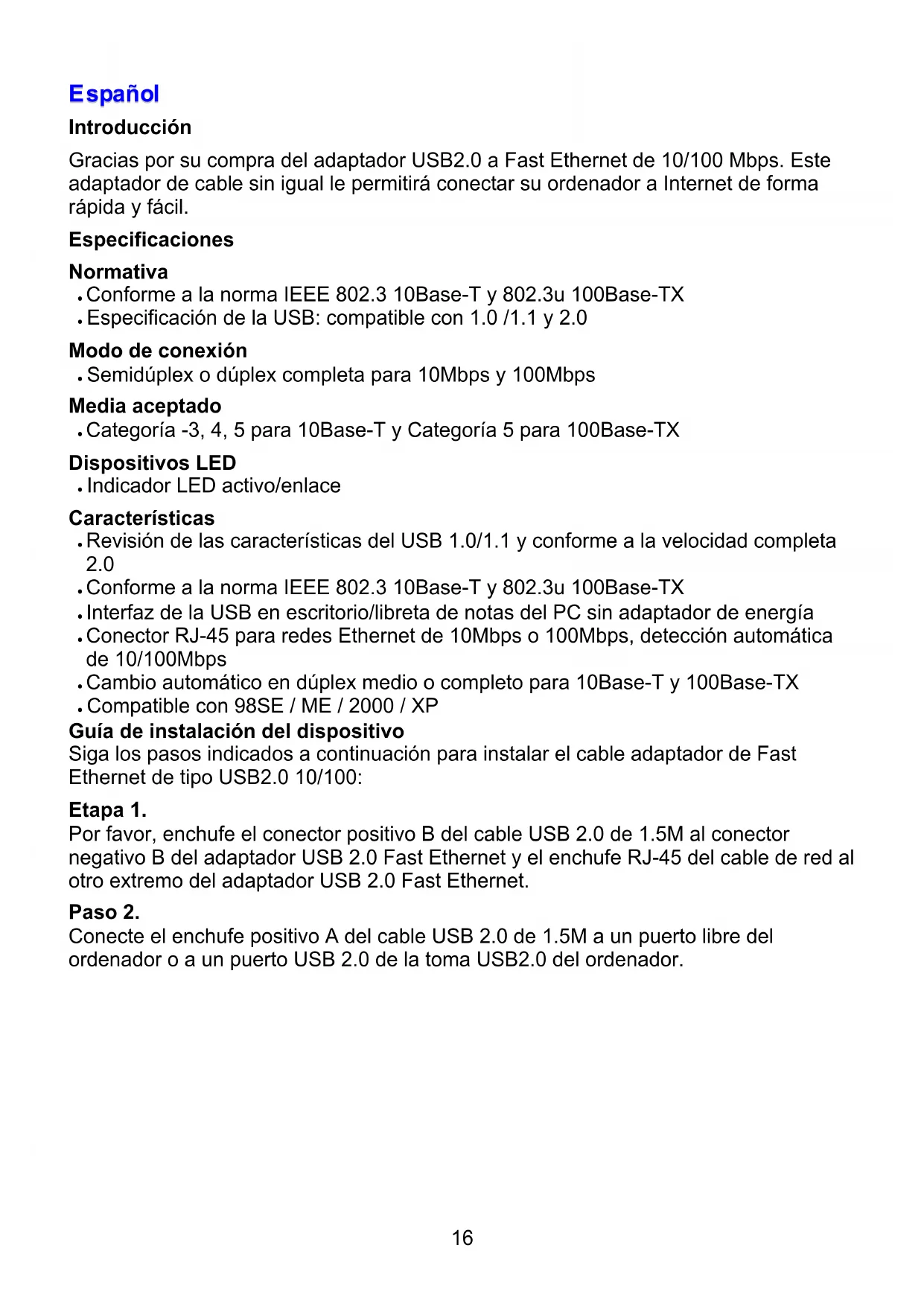

Introducción Gracias por su compra del adaptador USB2.0 a Fast Ethernet de 10/100 Mbps. Este adaptador de cable sin igual le permitirá conectar su ordenador a Internet de forma rápida y fácil. Especificaciones Normativa z Conforme a la norma IEEE 802.3 10Base-T y 802.3u 100Base-TX z Especificación de la USB: compatible con 1.0 /1.1 y 2.0 Modo de conexión z Semidúplex o dúplex completa para 10Mbps y 100Mbps Media aceptado z Categoría -3, 4, 5 para 10Base-T y Categoría 5 para 100Base-TX Dispositivos LED z Indicador LED activo/enlace Características z Revisión de las características del USB 1.0/1.1 y conforme a la velocidad completa

z Conforme a la norma IEEE 802.3 10Base-T y 802.3u 100Base-TX z Interfaz de la USB en escritorio/libreta de notas del PC sin adaptador de energía z Conector RJ-45 para redes Ethernet de 10Mbps o 100Mbps, detección automática de 10/100Mbps z Cambio automático en dúplex medio o completo para 10Base-T y 100Base-TX z Compatible con 98SE / ME / 2000 / XP Guía de instalación del dispositivo Siga los pasos indicados a continuación para instalar el cable adaptador de Fast Ethernet de tipo USB2.0 10/100: Etapa 1. Por favor, enchufe el conector positivo B del cable USB 2.0 de 1.5M al conector negativo B del adaptador USB 2.0 Fast Ethernet y el enchufe RJ-45 del cable de red al otro extremo del adaptador USB 2.0 Fast Ethernet. Paso 2. Conecte el enchufe positivo A del cable USB 2.0 de 1.5M a un puerto libre del ordenador o a un puerto USB 2.0 de la toma USB2.0 del ordenador.17

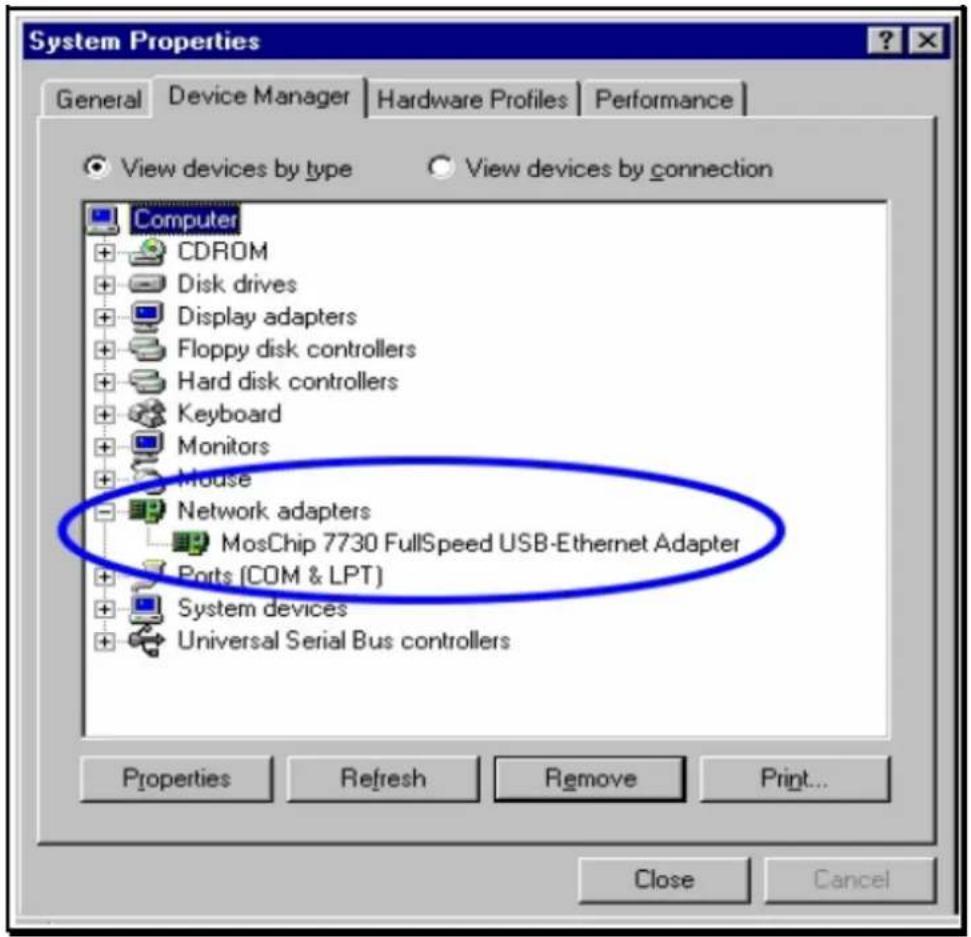

Etapa 1.Encienda el ordenador. El mensaje “Nuevo hardware detectado” aparecerá en pantalla solicitándole que introduzca el disco del driver. A continuación, pulse “OK”. Paso 2.Seleccione “Buscar los archivos adecuados del driver”, y a continuación, pulse “Siguiente”. Etapa 3.Introduzca el disco del driver en el ordenador. Seleccione “Dispositivos CD-ROM” o el enlace “indicar una ubicación” D:\Driver\EU-4206, y pulse “Siguiente”. Etapa 4.El sistema detectará el driver y a continuación, pulse “Siguiente” para continuar. Etapa 5. El sistema le pedirá el disco original de Windows 98SE. Etapa 6. Por favor, introduzca el disco y a continuación, el sistema instalará de forma automática el driver. Etapa 7. Pulse “Terminar” al finalizar la instalación. Etapa 8. Windows 98SE / Me will encontrará el driver y configurará de forma automática el adaptador de USB para Fast Ethernet. Etapa 9. Reinicie el ordenador y saque el disco del driver. El driver habrá dado sus efectos. Etapa 10. Compruebe si el dispositivo está completamente instalado en su ordenador“ Mi PC→ (pulse el botón derecho del ratón) contenido → Hardware → Controlador de dispositivos.18

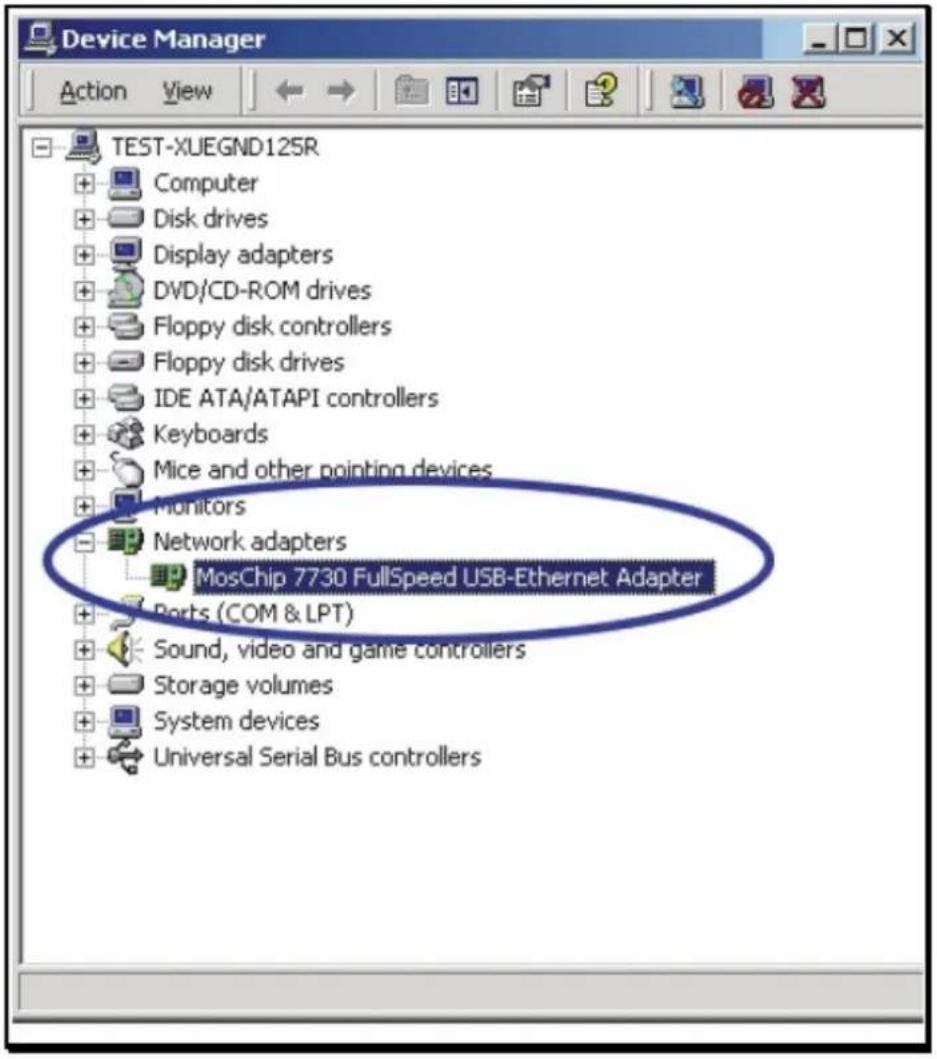

Etapa 1.Encienda el ordenador. Cuando aparezca en pantalla el mensaje “Asistente del nuevo Hardware detectado”, pulse “Siguiente” para instalar el driver. Paso 2.Seleccione “Buscar los archivos adecuados del driver”, y a continuación, pulse “Siguiente”. Etapa 3.Introduzca el disco del driver en el ordenador. Seleccione “Dispositivos CD-ROM” o el enlace “indicar una ubicación” D:\Driver\EU-4206 , y pulse “Siguiente”. Etapa 4.El sistema detectará el driver y a continuación, pulse “Siguiente” para continuar. Etapa 5. Pulse “Terminar” para finalizar la instalación. Etapa 6. Windows 2000 configurará de forma automática el adaptador USB de Fast Ethernet. Etapa 7. Reinicie el ordenador y saque el disco del driver. El driver habrá dado sus efectos. Etapa 8. Compruebe si el dispositivo está completamente instalado en su ordenador“ Mi PC→ (pulse el botón derecho del ratón) contenido → Hardware → Controlador de dispositivos.19

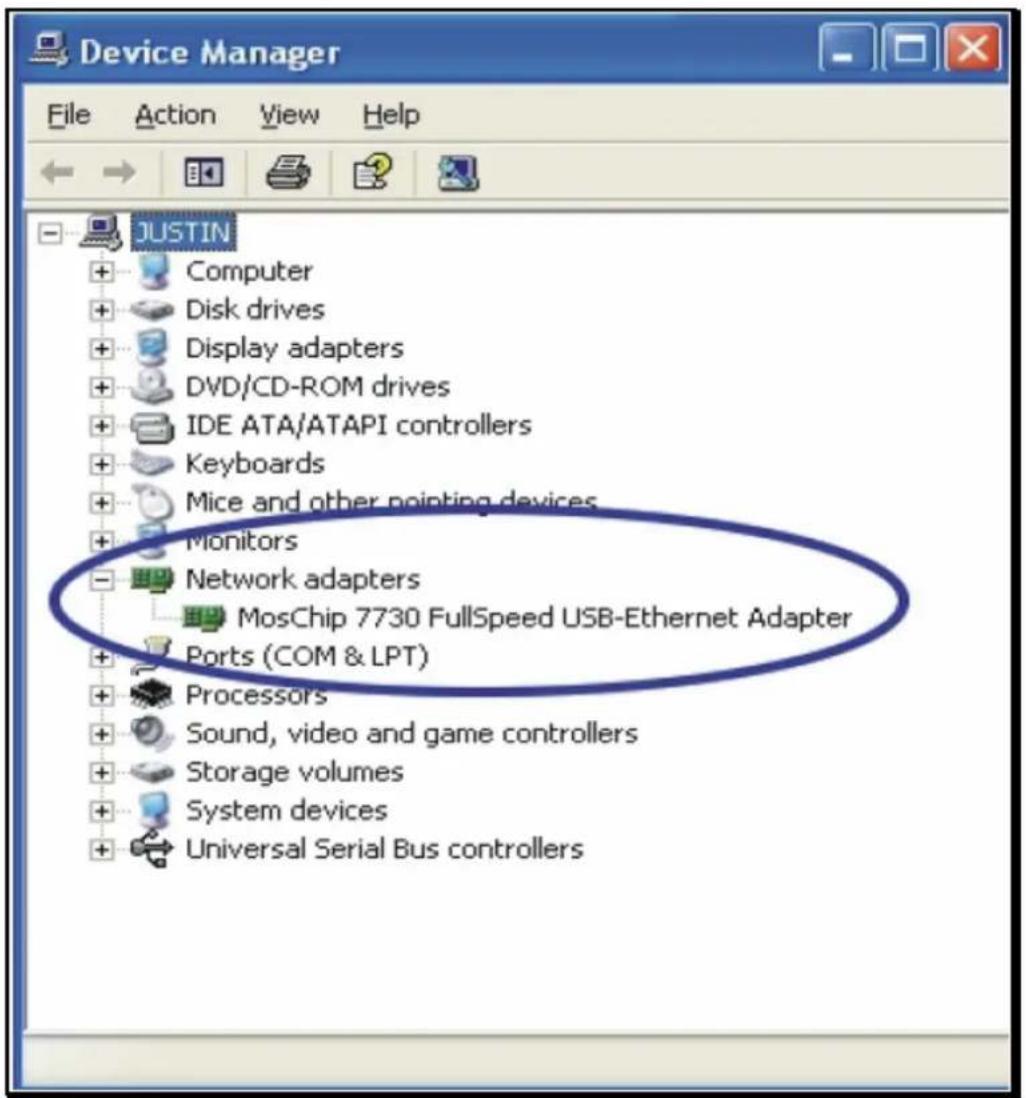

Etapa 1.Encienda el ordenador. Cuando el mensaje “Asistente de nuevo dispositivo encontrado” aparezca en pantalla, seleccione “instaar a partir de una lista o de una ubicación específica (Avanzado)”, y a continuación, pulse “Siguiente”. Paso 2.Introduzca el disco del driver en el ordenador. Seleccione “Dispositivos CD-ROM” o el enlace “indicar una ubicación” D:\Driver\EU-4206, y pulse “Siguiente”. Etapa 3.Windows XP encontrará el driver y le pedirá que siga instalando y copiando los archivos necesarios”. Etapa 4.Pulse “Terminar” para finalizar la instalación. Etapa 5. Un cuadro de texto aparecerá sobre la barra de tareas con el mensaje siguiente “Nuevo dispositivo de red instalado”. Etapa 6. Reinicie el ordenador y saque el disco del driver. El driver habrá dado sus efectos. Etapa 7. Compruebe si el dispositivo está completamente instalado en su ordenador“ Inicio→ Mi PC → (pulse el botón derecho del ratón) contenido → Hardware → Controlador de dispositivos20
