KULLANIM KILAVUZU EU4206 Edimax

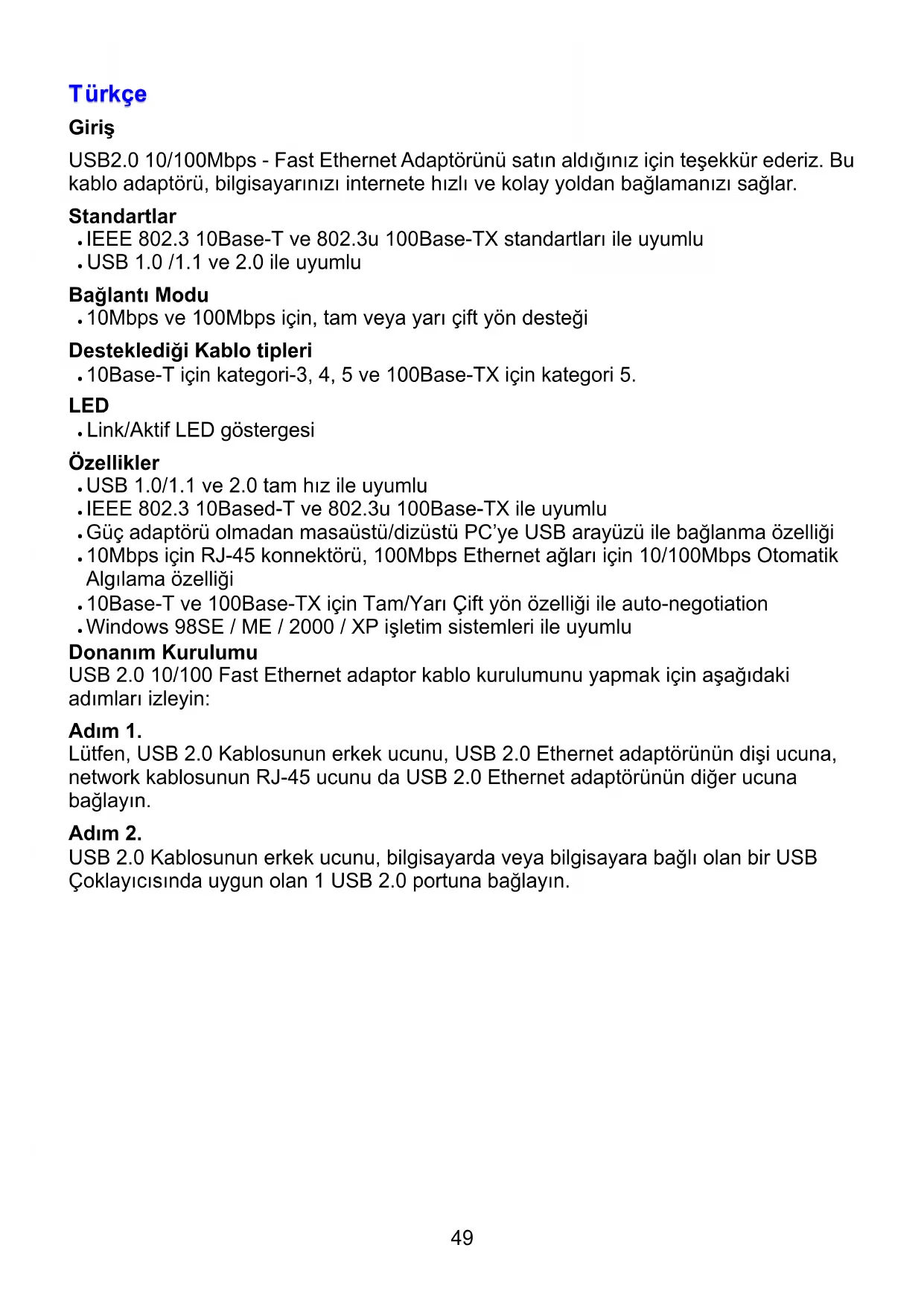

Giriş USB2.0 10/100Mbps - Fast Ethernet Adaptörünü satın aldığınız için teşekkür ederiz. Bu kablo adaptörü, bilgisayarınızı internete hızlı ve kolay yoldan bağlamanızı sağlar. Standartlar z IEEE 802.3 10Base-T ve 802.3u 100Base-TX standartları ile uyumlu z USB 1.0 /1.1 ve 2.0 ile uyumlu Bağlantı Modu z 10Mbps ve 100Mbps için, tam veya yarı çift yön desteği Desteklediği Kablo tipleri z 10Base-T için kategori-3, 4, 5 ve 100Base-TX için kategori 5. LED z Link/Aktif LED göstergesi Özellikler z USB 1.0/1.1 ve 2.0 tam hız ile uyumlu z IEEE 802.3 10Based-T ve 802.3u 100Base-TX ile uyumlu z Güç adaptörü olmadan masaüstü/dizüstü PC’ye USB arayüzü ile bağlanma özelliği z 10Mbps için RJ-45 konnektörü, 100Mbps Ethernet ağları için 10/100Mbps Otomatik Algılama özelliği z 10Base-T ve 100Base-TX için Tam/Yarı Çift yön özelliği ile auto-negotiation z Windows 98SE / ME / 2000 / XP işletim sistemleri ile uyumlu Donanım Kurulumu USB 2.0 10/100 Fast Ethernet adaptor kablo kurulumunu yapmak için aşağıdaki adımları izleyin: Adım 1. Lütfen, USB 2.0 Kablosunun erkek ucunu, USB 2.0 Ethernet adaptörünün dişi ucuna, network kablosunun RJ-45 ucunu da USB 2.0 Ethernet adaptörünün diğer ucuna bağlayın. Adım 2. USB 2.0 Kablosunun erkek ucunu, bilgisayarda veya bilgisayara bağlı olan bir USB Çoklayıcısında uygun olan 1 USB 2.0 portuna bağlayın.50

Adım 1. Bilgisayarınızı açı n. “New Hard Ware Found” penceresi karşınıza çı kacakt ır. “OK” butonuna tıklayıp devam edin. Adım 2. “Search the proper files of driver”, seçeneğini seçin ve “Next” butonuna tıklayın. Adım 3. Ürün ile gelen sürücü CD’sini bilgisayarınızın CD-ROM’una yerleştirin. “CD-ROM Devices” veya “specify a Location” seçeneğini seçin. Link bölümüne D:\Driver\EU-4206 uzantısını yazın ve ardından “Next” butonuna tıklayın. Adım 4. Sistem, aygıt sürücüsünü bulacaktır. Devam etmek için “Next” butonuna tıklayın. Adım 5. Sistem sizden Windows 98SE orjinal CD’sini isteyecektir. Adım 6. Windows 98SE CD’sini bilgisayarınızın CD-ROM’una yerleştirin. Sistem sürücüyü otomatik olarak yükleyecektir. Adım 7. Yükleme işlemini tamamlamak için “Finished” butonuna tıklayın.

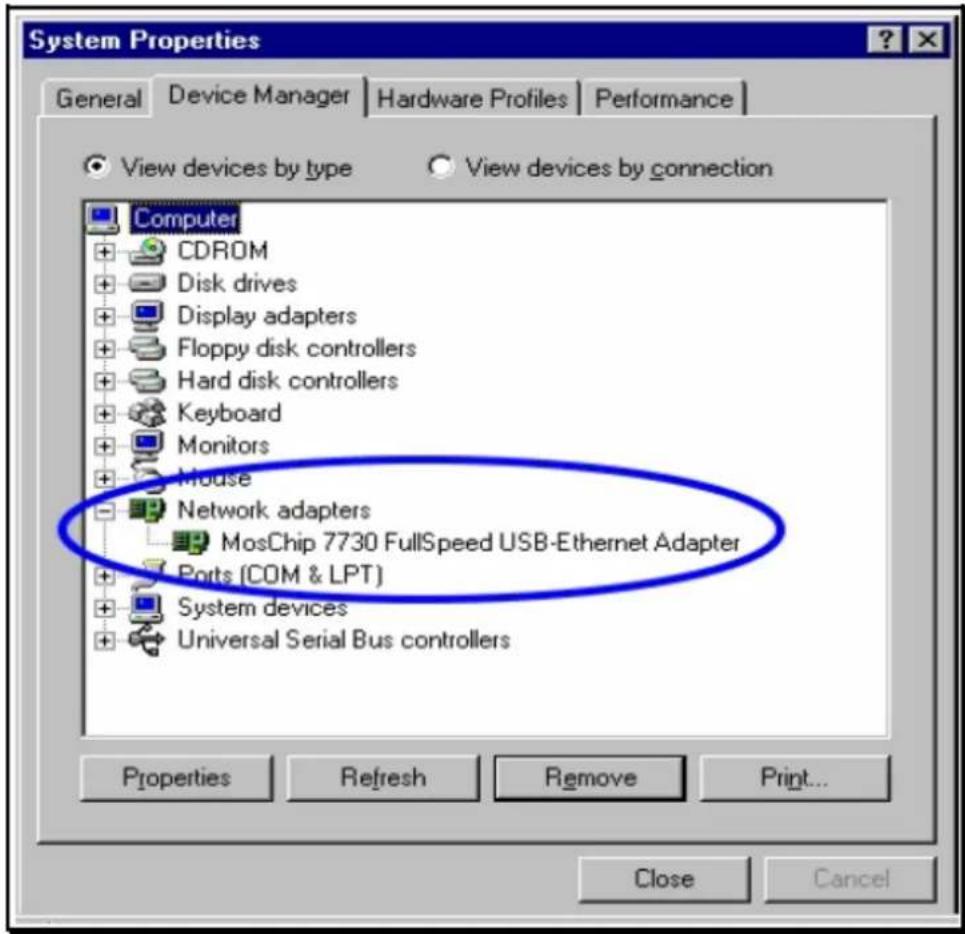

ım 8. Windows 98SE / Me sürücüyü otomatik olarak bulacak ve USB Fast Ethernet Adaptörü otomatik olarak konfigüre edecektir. Adım 9. Bilgisayarı yeniden başlatın ve sürücü CD’sini CD-ROM’dan çıkartın. Adım 10. Aygıtın doğru bir şekilde yüklenmiş olduğunu kontrol etmek için “ My Computer → (sağ tuş ile tıklayın) content → Hardware → Device Manager.51

Adım 1. Bilgisayarınızı açı n. “New Hardware Found Wizard” penceresi karşınıza çıktığında “Next” butonuna tıklayı

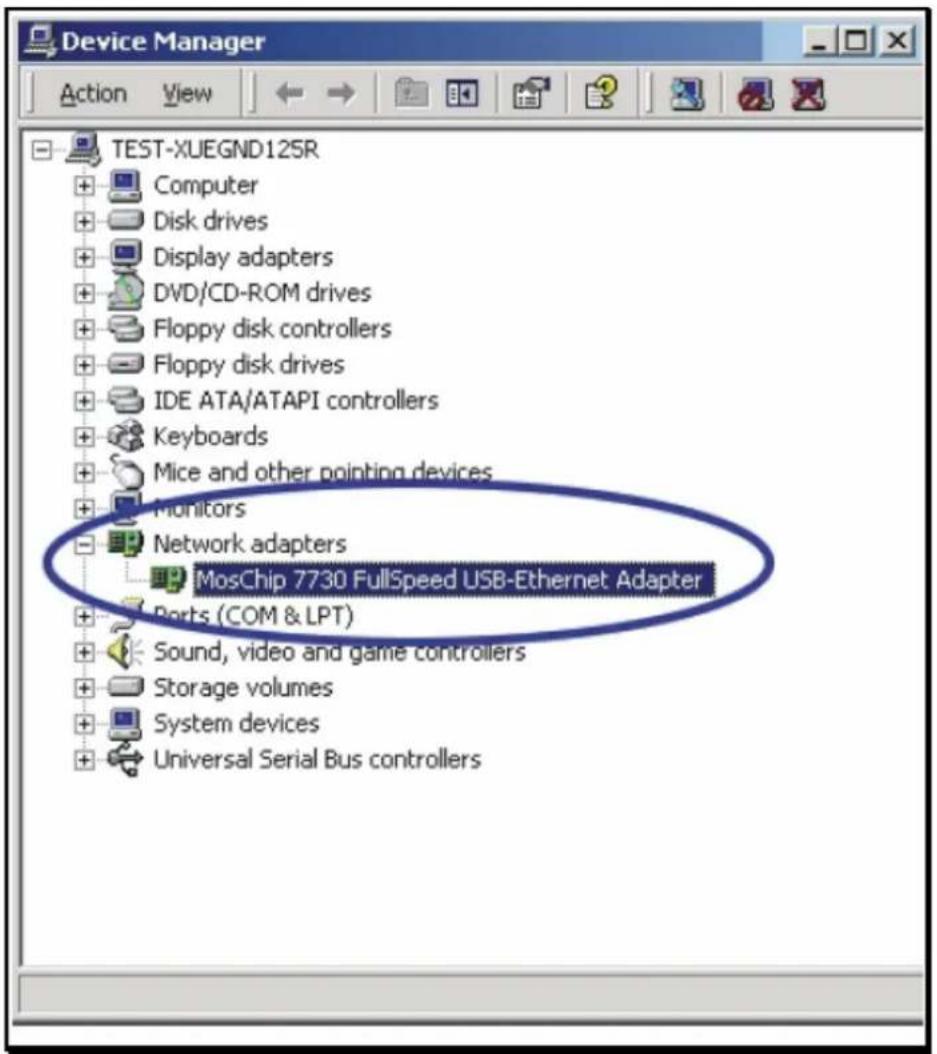

Adım 2. “Search the proper files of driver” seçeneğini seçin ve “Next” butonuna tıklayın. Adım 3. Ürün ile gelen sürücü CD’sini bilgisayarınızın CD-ROM’una yerleştirin. “CD-ROM Devices” veya “specify a Location” seçeneğini seçin. Link bölümüne D:\Driver\EU-4206 uzantısını yazın ve ardından “Next” butonuna tıklayın. Adım 4. Sistem, aygıt sürücüsünü bulacaktır. Devam etmek için “Next” butonuna tıklayın. Adım 5. Yükleme işlemini tamamlamak için “Finished” butonuna tıklayın. Adım 6. Windows 2000, USB Fast Ethernet Adaptörünü otomatik olarak konfigüre edecektir. Adım 7. Bilgisayarı yeniden başlatın ve sürücü CD’sini CD-ROM’dan çıkartın. Adım 8. Aygıtı n doğru bir şekilde yüklenmiş olduğunu kontrol etmek için “ My Computer

• (sağ tuş ile tıklayın) content → Hardware → Device Manager.52

Adım 1. Bilgisayarınızı açı n. “New Hardware Found Wizard” penceresi karşınıza çıkacaktır. “Install from a list or a specific location (Advanced)” seçeneğini seçin ve “Next” butonuna tıklayın.

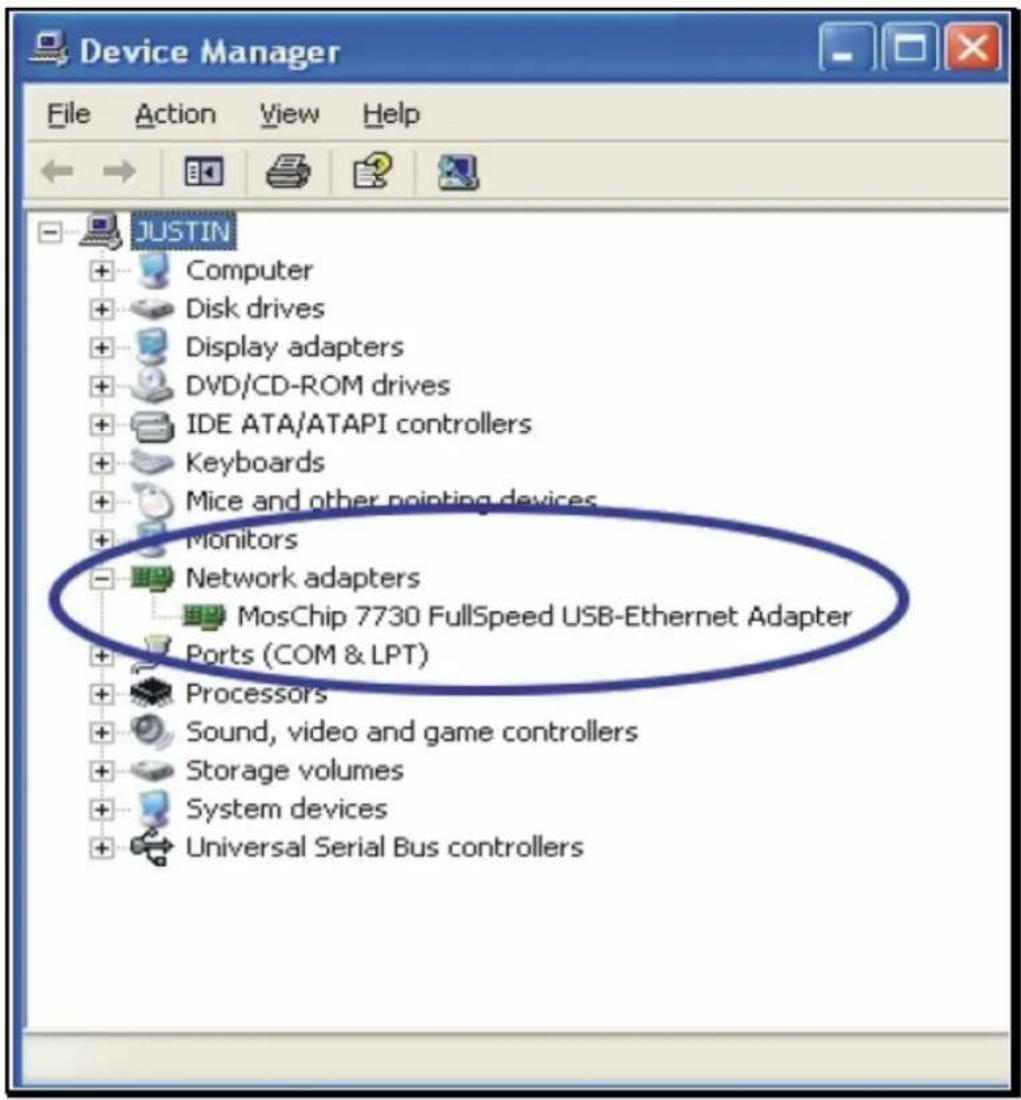

ım 2. Ürün ile gelen sürücü CD’sini bilgisayarınızın CD-ROM’una yerleştirin. “CD-ROM Devices” veya “specify a Location” seçeneğini seçin. Link bölümüne D:\Driver\EU-4206 uzantısını yazın ve ardından “Next” butonuna tıklayın. Adım 3. Windows XP, sürücüyü bulacaktır ve kurulum işlemi için gereken dosyaları yükleyecektir. Adım 4. Yükleme işlemini tamamlamak için “Finished” butonuna tıklayın. Adım 5. Görev çubuğunda “New network device installed” yazıcı belirecektir. Adım 6. Bilgisayarı yeniden başlatın ve sürücü CD’sini CD-ROM’dan çıkartın. Adım 7. Aygıtın doğru bir şekilde yüklenmiş olduğunu kontrol etmek için “ My Computer
