NÁVOD K OBSLUZE EU4206 Edimax

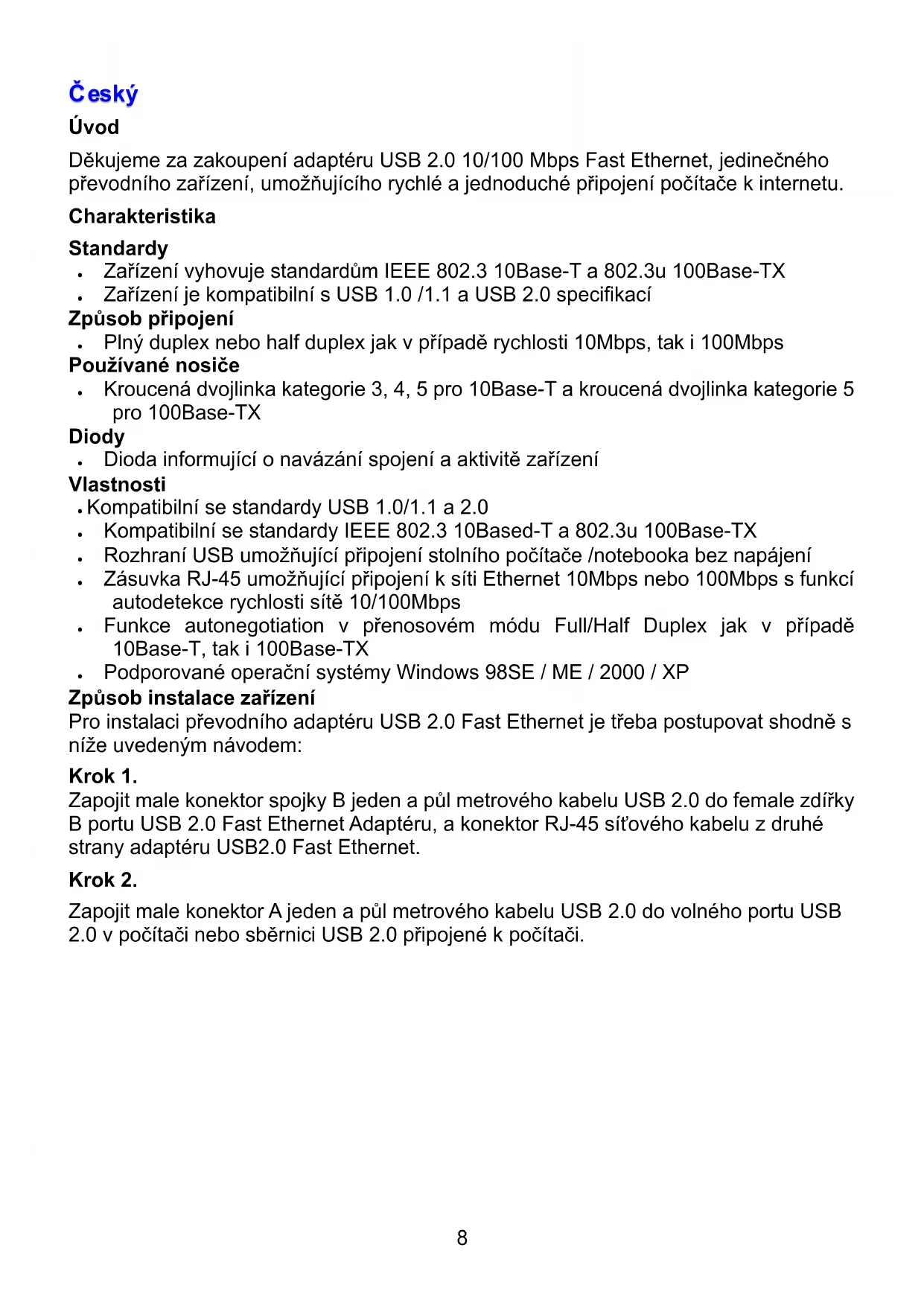

Český: Anglického průvodce rychlou instalací naleznete na přiloženém CD s ovladači
Děkujeme za zakoupení adaptéru USB 2.0 10/100 Mbps Fast Ethernet, jedinečného převodního zařízení, umožňujícího rychlé a jednoduché připojení počítače k internetu.
Charakteristika
Standardy
- Zařízení vyhovuje standardům IEEE 802.3 10Base-T a 802.3u 100Base-TX
- Zařízení je kompatibilní s USB 1.0 /1.1 a USB 2.0 specifikací
Způsob připojení
- Plný duplex nebo half duplex jak v případě rychlosti 10Mbps, tak i 100Mbps
Používané nosiče
- Kroucená dvojlinka kategorie 3, 4, 5 pro 10Base-T a kroucená dvojlinka kategorie 5 pro 100Base-TX
Diody
- Dioda informující o navázání spojení a aktivitě zařízení
Vlastnosti
• Kompatibilní se standardy USB 1.0/1.1 a 2.0
- Kompatibilní se standardy IEEE 802.3 10Based-T a 802.3u 100Base-TX
- Rozhraní USB umožňující připojení stolního počítače /notebooka bez napájení
- Zásuvka RJ-45 umožňující připojení k síti Ethernet 10Mbps nebo 100Mbps s funkcí autodetekce rychlosti sítě 10/100Mbps
- Funkce autonegotiation v prěnosovém módu Full/Half Duplex jak v prípadě 10Base-T, tak i 100Base-TX
- Podporované operační systémy Windows 98SE / ME / 2000 / XP
Způsob instalace zařízení
Pro instalaci převodního adaptéru USB 2.0 Fast Ethernet je třeba postupovat shodně s níže uvedeným návodem:
Krok 1.
Zapojit male konektor spojky B jeden a půl metrového kabelu USB 2.0 do female zdířky B portu USB 2.0 Fast Ethernet Adaptéru, a konektor RJ-45 síťového kabelu z druhé strany adaptéru USB2.0 Fast Ethernet.
Krok 2.
Zapojit male konektor A jeden a půl metrového kabelu USB 2.0 do volného portu USB 2.0 v počítači nebo sběrnici USB 2.0 připojené k počítači.
Instalace ovladače v operačním systému Windows 98SE / Me
Krok 1. Zapnout počítač. Objeví se okénko s informací "Nalezeno nové zařízení" a požadavkem vložit do mechaniky CD s ovladačem a stisknout tlačítko "OK".
Krok 2. Zaškrtnout pole "Vyhledat soubor ovladače pro zařízení" a pokračovat stiskem "Další".
Krok 3. Vložit CD s ovladači do mechaniky CD-ROM. Zaškrtnout pole "Jednotka CD-ROM" nebo "Jiné umístění", označit D:\Driver\EU-4206 a pokračovat stiskem "Další".
Krok 4. Po nalezení ovladače kliknout "Další" a pokračovat v instalaci.
Krok 5. Systém požádá o originální instalační CD systému Windows 98SE.
Krok. Vložit CD. Systém automaticky nainstaluje ovladač.
Krok 7. Kliknout "Dokončit" pro završení instalace.
Krok 8. Systém Windows 98SE / Me nalezne ovladač a automaticky zkonfiguruje adaptér USB Fast Ethernet.
Krok 9. Restartovat počítač a vyndat CD s ovladači z mechaniky. Ovladač bude fungovat.

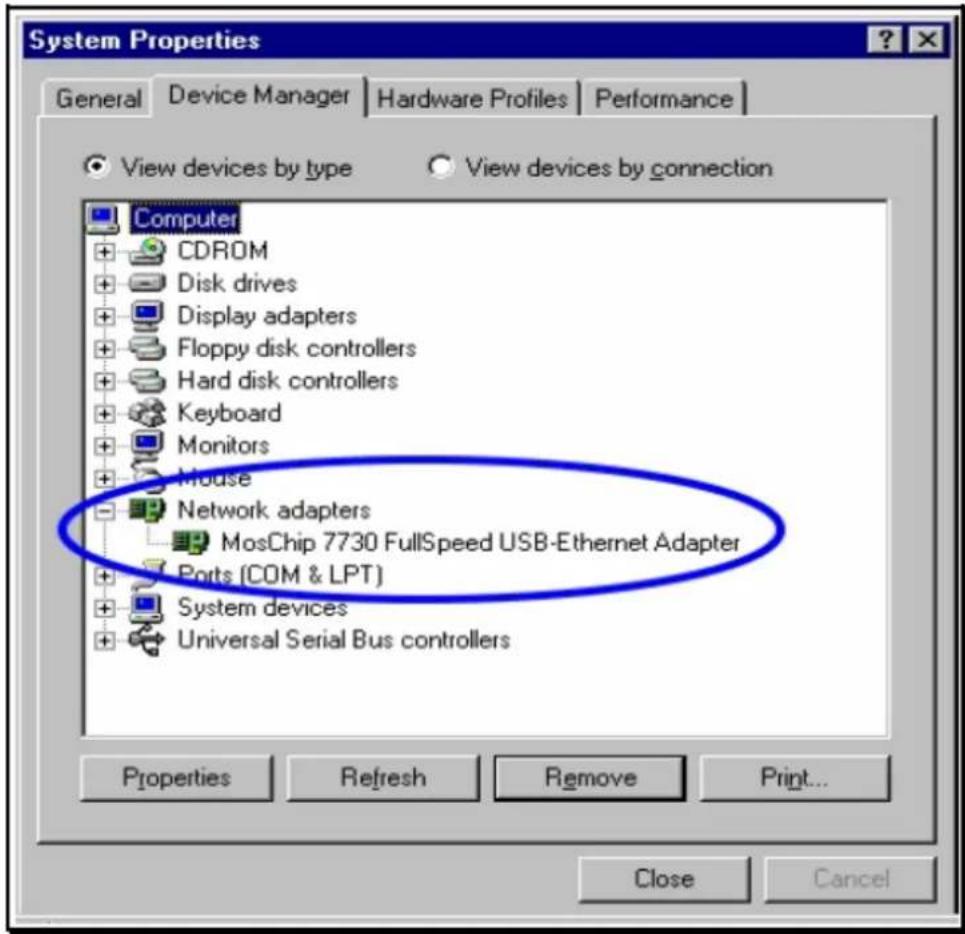

Krok 10. Zkontrolovat, zda bylo zařízení správně nainstalováno do systému “Můj počítač → (kliknout pravým tlačítkem myši) Vlastnosti → Hardware → Správce zařízení.
Krok 1. Zapnout počítač. Až se objeví okno "Nalezeno nové zařízení", kliknout "Další" pro nainstalování ovladače.
Krok 2. Zaškrtnout pole “Vyhledat soubor ovladače pro zařízení” a pokračovat stiskem “Další”.
Krok 3. Vložit CD s ovladačem do mechaniky CD-ROM počítače. Zaškrtnout pole "Jednotka CD-ROM" nebo "Jiné umístění", označit D:\Driver\EU-4206 a pokračovat stiskem "Další".
Krok 4. Ovladač bude nalezen, stisknout "Další" a pokračovat v instalaci.
Krok 5. Stisknout "Dokončit" pro završení instalace.
Krok 6. Systém Windows 2000 automaticky zkonfiguruje adaptér USB Fast Ethernet.
Krok 7. Restartovat počítač a vyndat z mechaniky CD s ovladačem. Ovladač bude fungovat.

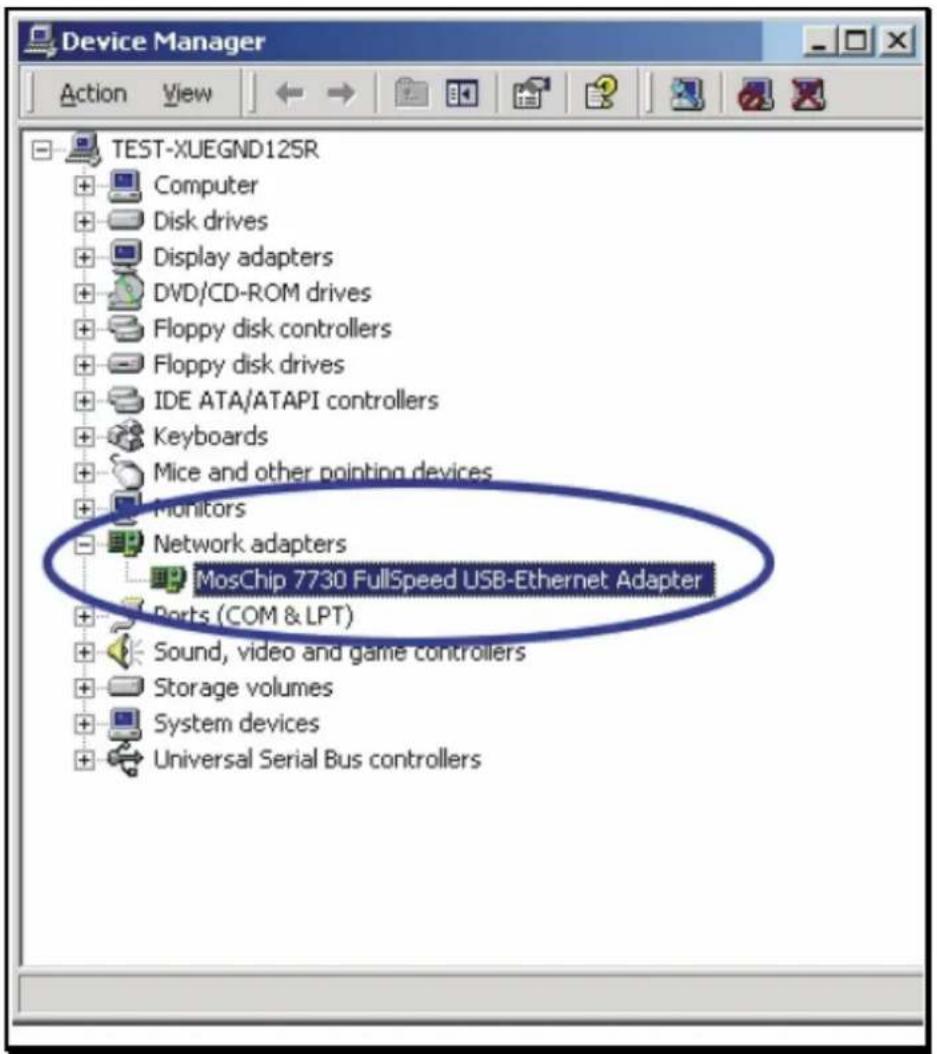

Step8. Zkontrolovat, zda bylo zařízení správně nainstalováno do systému “Můj počítač → (kliknout pravým tlačítkem myši) Vlastnosti → Hardware → Správce zařízení.
Krok 1. Zapnout počítač. Až se objeví okno "Nalezeno nové zařízení", zaškrtnout pole "Instalovat ze seznamu či daného umístění (pokročilé)" a pokračovat stiskem "Další".
Krok 2. Vložit CD s ovladačem do mechaniky CD-ROM počítače. Zaškrtnout pole "Jednotka CD-ROM" nebo "Jiné umístění", označit D:\Driver\EU-4206 a pokračovat stiskem "Další".
Krok 3. Systém Windows XP nalezne ovladač a požádá o pokračování instalace a zkopírování nezbytných souborů.
Krok 4. Kliknout "Dokončit" pro završení instalace.
Krok 5. Nad hlavním panelem se objeví dialogové okno s informací "Nainstalováno nové síťové zařízení".
Krok 6. Restartovat počítač a vyndat z mechaniky CD s ovladačem. Ovladač bude fungovat.

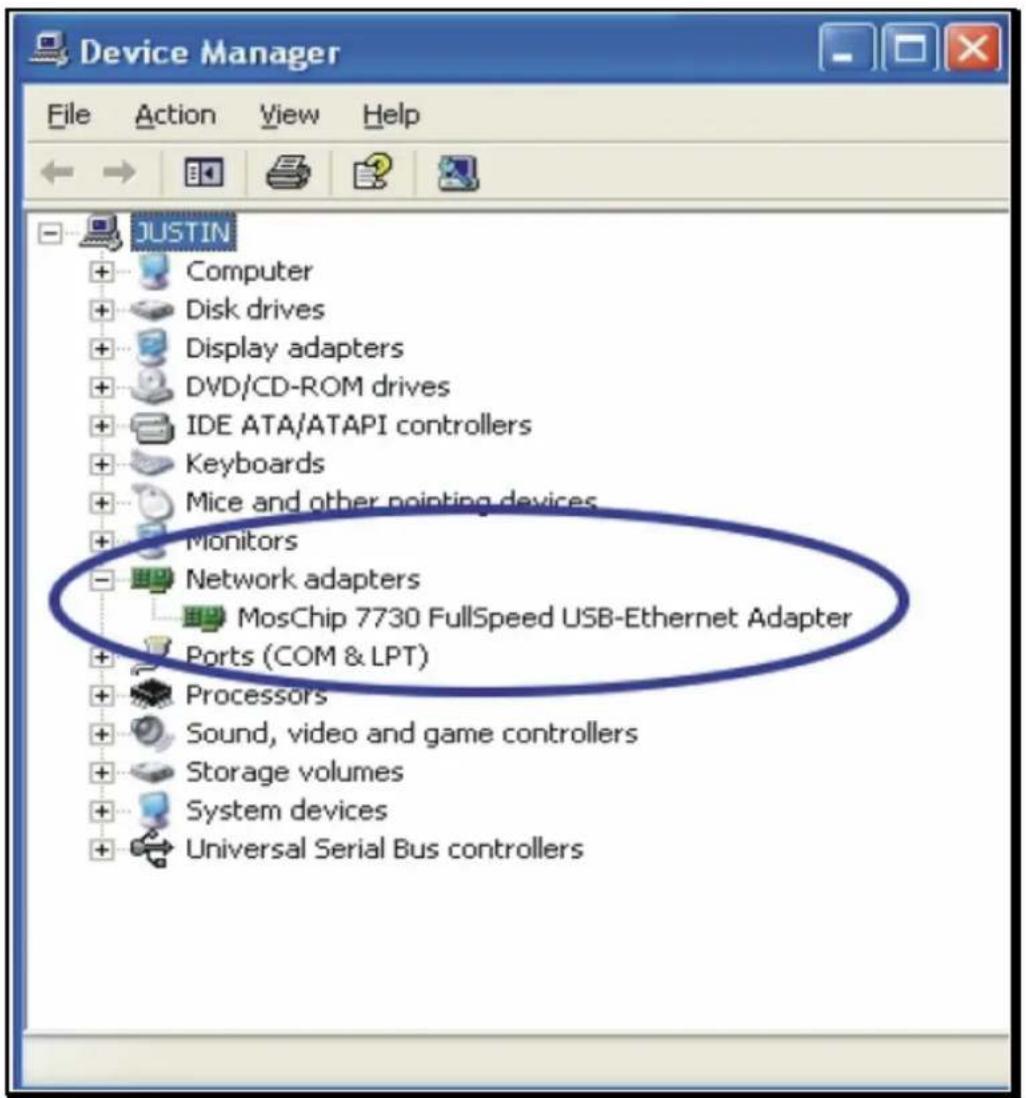

Krok 7. Zkontrolovat, zda bylo zařízení správně nainstalováno do systému “Start → Můj počítač → (kliknout pravým tlačítkem myši) → Vlastnosti → Hardware → Správce zařízení.
