ES3116RL - Spínač Edimax - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma ES3116RL Edimax ve formátu PDF.
| Značka | Edimax |
| Model | ES3116RL |
| Typ produktu | Ethernet Fast přepínač (Switch) |
| Počet portů | 16 portů RJ-45 10/100 Mbit/s |
| Počet portů | 16 portů RJ-45 10/100 Mbit/s |
| Síťové standardy | IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (řízení toku) |
| Auto-negociace | Ano, na všech portech (NWay, 10/100 Mbit/s, plný/poloviční duplex) |
| Auto MDI/MDI-X | Ano, na všech portech (automatická detekce typu kabelu) |
| Tabulka MAC adres | 8 000 položek |
| Vyrovnávací paměť | 160 kB |
| Metoda přepínání | Store-and-forward |
| Napájení | Interní, 100-240 V AC, 50-60 Hz, výstup 3.3 V 4 A |
| LED indikátory | Napájení (zelená svítí), Link/Activity na port (zelená svítí/bliká) |
| Montáž do racku | Ano, kompatibilní s 19" rackem (součástí jsou háčky a šrouby) |
| Instalace | Plug-and-play, není nutný žádný software |
| Kompatibilita | Všechny standardní síťové protokoly |
| Prostředí | Provozní teplota: 0°C až 40°C, vlhkost: 10% až 90% (bez kondenzace) |
| Certifikace | CE, FCC třída A |
| Hmotnost | Přibližně 1,5 kg (odhad pro 16portový model) |
| Rozměry (D x Š x V) | Přibližně 44 x 20 x 4,5 cm (odhad pro 19" rack) |
| Čištění | Před čištěním odpojte zařízení. Použijte měkký suchý hadřík. Nepoužívejte chemické nebo abrazivní prostředky. |
| Údržba | Pravidelně kontrolujte připojení a větrání. Vyhněte se zdrojům tepla. |
| Bezpečnost | Používejte pouze dodávaný adaptér. Neotvírejte kryt. Chraňte před kapalinami. |
| Náhradní díly a opravitelnost | Pro opravy nebo výměnu kontaktujte servis Edimax. |
Často kladené otázky - ES3116RL Edimax
Dotazy uživatelů ohledně ES3116RL Edimax
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Spínač ve formátu PDF zdarma! Najděte svůj návod ES3116RL - Edimax a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ES3116RL značky Edimax.
NÁVOD K OBSLUZE ES3116RL Edimax
Toto zařizení je všestranný a vysoce produktivné prěpínác Ethernet, ve kterém všechny porty můžou obsluhovat sítové spojení 10 nebo 100 Mbps v modu automaticického odhalení (NWay). To znaméná, ze prěpínáč může automaticicky komunikovat se zařizeními rychlost posilání dat v siti a m'd duplex. Tento prěpínáč je ideálné pro dělení velkých sítí na meněsí, spojené s seabou podsiťě, pro zvyšeni jejich Produktivity, umozhnuje obsluhu multimédialnéch a grafických aplikácí, které potřebují vysokou propustnost.
Funkce automatick0 detekce rzchlani dat 10/100Mbps umožnjupe bezproblematickou migraci ze site 10Mbps do 100Mbps. V porovnani se zařizenimi, ktera obsluhují michaný mod 10Mbps nebo 100Mbps, tento prepinač obsluhuje didikovaná spojení 10/100Mbps s každým clientem, kteryje na nej spojený, co dobre eliminujé zácy. Přepinač má také funkci „auto MDI / MDI-X", díky které se do každého portu muže zapojit jiný prepinač nebo koncentrátor anižby se musel používat krosový kabel RJ-45.
Mód prepínání typu Store-and-forward zajišťuje malá zpožděné a eliminuje sítové chyby, včetné chyb typu runt a pakety s chybami CRC. Práce v modu plného duplexu je možná díky možnosti současného posilány a príjmány rámů bez kolize a dvojení frekvence sítě.
Tento prépínac je zařizení typu plug-n-play, které nepotřebruje softver a konfiguraci. Obsluhuje vsechny sítové protokoly. Dodatečné velký počet diagnostických kontrolek LED na prědním panelu prépínacce dáva informace o stavu práce každého portu a celého zařizení.
Před pristouením k instalaci je třeba oveřit jestli se v baleni nacházeji všechny popsané privky:
-
jeder prepinač Fast Ethernet pro montáž na stojanu
-
jeder sítový kabel a námod na použití
- vzpěry a šrouby pro montováni ve stojanu

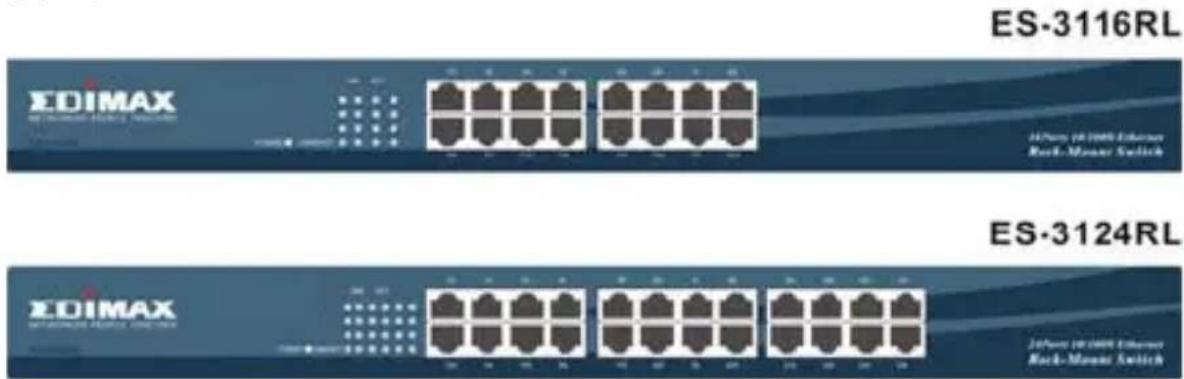

Kontrolky LED
Popis stavú signalizovanych kontrolkami LED ukazuje tato tabulka
| LED | Stav Co znamné | |
| Power | zelená – svítí Napájení je zapojeno | |
| ne svítí Napájení není zapojeno | ||
| Link/Act | zelená – svítí Tento port je spojen | |
| zelená – bliká Port posilá/prijmá data. | ||
| nesvítí | Neníspojení |
Zapojeni počitaču
Každý počitač se zapojuje do prepínače kebely. Jednu zástčku RJ-45 je třeba zapojit do portu RJ-45 v prepínači a druhou zástrčku RJ-45 do portu v sitové kartě počitače. Po zapojeni prepínače do proudu je pripraven k práci. Informace o vybruru kabelů jsme ukázali v tabulce v další Časti námodu.
Připojeni jinych prepinaču
Pro pripojen jinych prepinaču je možno vyuzit kterykoli port prepinače, do kterého se muže zapojit kabel obyčejný nebo krosový. Protože všechny porty prprepače obsluhují funkci automatické volby MDI / MDI-X, pro spojení s seabou dvou
prépínacú je besoin použít obyčejné kabel.
Tato tabulka ukazuje doporučeni týkajíci se výběru kabelú :
| Rychlost Typ | kabelu Maks. délka | |
| 10Mbps Kat. | 3, 4, 5 UTP/STP 100 metrů | |
| 100Mbps Kat. | 5 UTP/STP 100 metrů |
Montáž stojanu
Přepínač je možno instalovat jako nezávislé zařizení nebo jej namontovat ve standardním stojanu 19 palců. Montáž ve stojanu dovoluje na pořadek ve složěnejsích instalacích.
Přepínač se dodává s dvěma wzpěrami pro montáž ve stojanu s potřebnými šrouby.
Specyfikace
| Standard | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x préce v plném duplexu a kontrola posílání dat |
| Zapojení | 16/24 portû 10/100Mbps RJ-45 Fast Ethernet |
| Spojení s jinými přepínači | Auto MDI/MDI-X(automatický vybrer krosovanych/nekrosovanych kabelů) |
| Rychlost | 10/100Mbps v m´du plného/pål duplexu s automatickou detekci |
| tabulka MAC adres | 8K na polohu MAC |
| Paměť | 160 kilobajtů |
| Napájení | Vestavěné napájení 3.3V 4A (100-240V/ 50-60Hz) |
| Elektromagnetické prěkážky | shodné z normami CE a FCC pro třídu A |
