ES3116RL - Schalter Edimax - Kostenlose Bedienungsanleitung

Marke	Edimax
Modell	ES3116RL
Produkttyp	Fast-Ethernet-Switch
Anzahl Ports	16 RJ-45-Ports 10/100 Mbit/s
Netzwerkstandards	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (Flusskontrolle)
Auto-Aushandlung	Ja, auf allen Ports (NWay, 10/100 Mbit/s, Vollduplex/Hal duplex)
Auto MDI/MDI-X	Ja, auf allen Ports (automatische Kabelerkennung)
MAC-Adresstabelle	8.000 Einträge
Pufferspeicher	160 KB
Switching-Methode	Store-and-Forward
Stromversorgung	Intern, 100-240 V AC, 50-60 Hz, Ausgang 3,3 V 4 A
LED-Anzeigen	Stromversorgung (grün dauerhaft), Link/Aktivität pro Port (grün dauerhaft/blinkend)
Rackmontage	Ja, kompatibel mit 19-Zoll-Rack (Halterungen und Schrauben enthalten)
Installation	Plug-and-Play, keine Software erforderlich
Kompatibilität	Alle standardmäßigen Netzwerkprotokolle
Umgebung	Betriebstemperatur: 0°C bis 40°C, Luftfeuchtigkeit: 10% bis 90% (nicht kondensierend)
Zertifizierungen	CE, FCC Klasse A
Gewicht	Ca. 1,5 kg (Schätzung für 16-Port-Modell)
Abmessungen (B x T x H)	Ca. 44 x 20 x 4,5 cm (Schätzung für 19-Zoll-Rack)
Reinigung	Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen oder scheuernden Reinigungsmittel verwenden.
Wartung	Überprüfen Sie regelmäßig die Anschlüsse und die Belüftung. Vermeiden Sie Wärmequellen.
Sicherheit	Verwenden Sie nur das mitgelieferte Netzteil. Öffnen Sie nicht das Gehäuse. Vor Flüssigkeiten schützen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Reparaturen oder Ersatz an den Edimax-Kundendienst.

Häufig gestellte Fragen - ES3116RL Edimax

Wie installiere ich den Edimax ES3116RL Switch?

Der Switch ist Plug-and-Play. Schließen Sie jedes Netzwerkgerät (PC, Drucker usw.) mit einem Ethernet-Kabel an einen RJ-45-Port an und schalten Sie das Gerät ein. Es ist keine Software erforderlich.

Die Link/Act-LED leuchtet nicht, was tun?

Überprüfen Sie, ob das Ethernet-Kabel auf beiden Seiten richtig eingesteckt und nicht beschädigt ist. Stellen Sie sicher, dass das andere Gerät eingeschaltet ist. Wenn das Problem weiterhin besteht, versuchen Sie einen anderen Port oder ein anderes Kabel.

Kann ich mehrere Edimax ES3116RL Switches miteinander verbinden?

Ja, dank der Auto-MDI/MDI-X-Funktion können Sie ein gerades oder gekreuztes Kabel verwenden, um einen beliebigen Port eines Switches mit einem anderen Switch oder Hub zu verbinden.

Was ist die maximal unterstützte Geschwindigkeit?

Jeder Port unterstützt bis zu 100 Mbit/s im Vollduplexmodus, also eine Gesamtdatenrate von 200 Mbit/s pro Port (bidirektional).

Ist dieser Switch mit Cat5-Kabeln kompatibel?

Ja, für 100 Mbit/s verwenden Sie Cat5 oder höher (Cat5e, Cat6). Für 10 Mbit/s ist Cat3, 4 oder 5 geeignet. Die maximale Länge beträgt 100 Meter.

Wie montiere ich den Switch im Rack?

Verwenden Sie die beiden mitgelieferten Halterungen und Schrauben. Befestigen Sie die Halterungen an den Seiten des Switches und schrauben Sie sie dann in die Schienen des 19-Zoll-Racks. Einzelheiten entnehmen Sie bitte dem Handbuch.

Was tun, wenn der Switch überhitzt?

Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Platzieren Sie das Gerät an einem gut belüfteten Ort, geschützt vor direkter Sonneneinstrahlung und Wärmequellen.

Unterstützt der Switch VLAN?

Nein, das Modell ES3116RL ist ein nicht verwaltbarer Switch (Plug-and-Play) und unterstützt keine erweiterten Funktionen wie VLAN. Verwenden Sie dafür einen verwaltbaren Switch.

Wie reinige ich den Switch?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse abzuwischen. Verwenden Sie niemals Lösungsmittel, Alkohol oder scheuernde Reinigungsmittel.

Wo finde ich die Bedienungsanleitung?

Die Anleitung ist auf der Website notice-facile.com für das Modell Edimax ES3116RL zum Download verfügbar. Sie liegt auch in gedruckter Form der Verpackung bei.

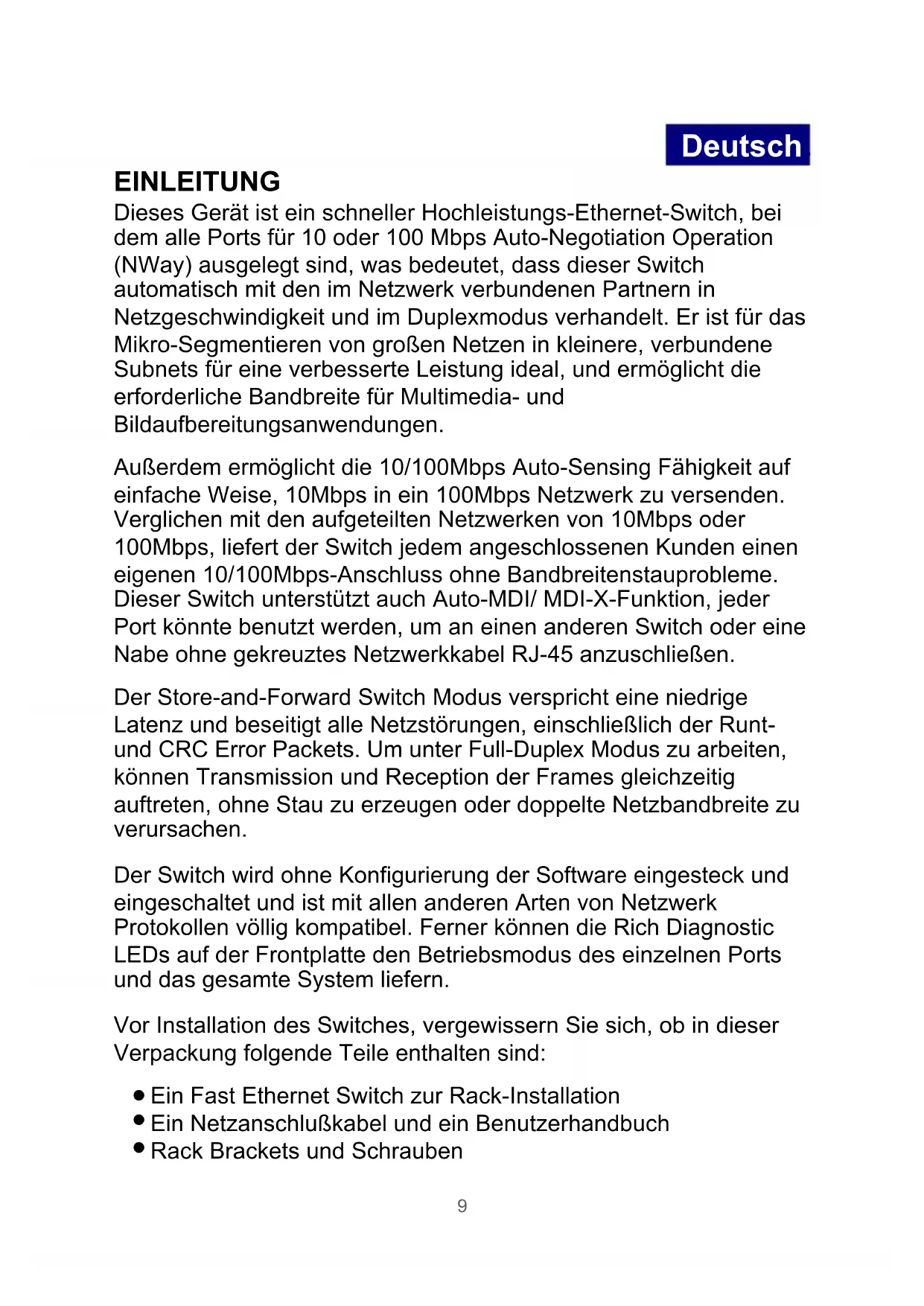

BEDIENUNGSANLEITUNG ES3116RL Edimax

Dieses Gerät ist ein Schneller Hochleistungs-Ethernet-Switch, bei dem alle Ports für 10 oder 100 Mbps Auto-Negotiation Operation (NWay) ausgelegt sind, was bedeutet, dass dieser Switch automatisch mit den im Netzwerk verbundenen Partnern in Netzgeschwindigkeit und im Duplexmodus verhandelt. Er ist für das Mikro-Segmentieren von großen Netzen in Kleinere, verbundene Subnets für eine verbesserte Leistung ideal, und ermöglich die erforderliche Bandbreite für Multimedia- und Bildaufbereitungsanwendungen.

Außer dem möglichst die 10/100Mbps Auto-Sensing Fähigkeit auf einfache Weise, 10Mbps in ein 100Mbps Netzwerk zu versenden. Verglichen mit den aufgeilen den Netzwerken von 10Mbps oder 100Mbps, liefert der Switch jeder angeschlossenen Kunden einen eigenen 10/100Mbps-Anschluss ohne Bandbreitenstaupprobleme. Diese Switch unterstützt auch Auto-MDI/ MDI-X-Funktion, jeder Port konnte benutzt werden, um an einen anderen Switch oder eine Nabe ohne gekreuztes Netzwerkkabel RJ-45 anzuschreiben.

Der Store-and-Forward Switch Modus verspricht eine niedrige Latenz und beseitigt alle Netzstörungen, einschließlich der Runtund CRC Error Packets. Um unter Full-Duplex Modus zu arbeiten, konnen Transmission und Reception der Frames gleichzeitig auftreten, ohne Stau zu erzeugen oder doppelte Netzbandbreite zu verursachen.

Der Switch wird ohne Konfigurierung der Software eingesteck und eingeschaltet und ist mit allen anderen Arten von Netzwerk Protokollen vollig kompatibel. Ferner konnen die Rich Diagnostic LEDs auf der Frontplatte den Betriebsmodus des einzelnen Ports und das gesamte System liefern.

Vor Installation des Switches, vergewissern Sie sich, ob in dieser Verpackung folgende Teile enthalten sind:

• Ein Fast Ethernet Switch zur Rack-Installation
• Ein Netzanschlußkabel und ein Benutzerhandbuch
• Rack Brackets und Schrauben

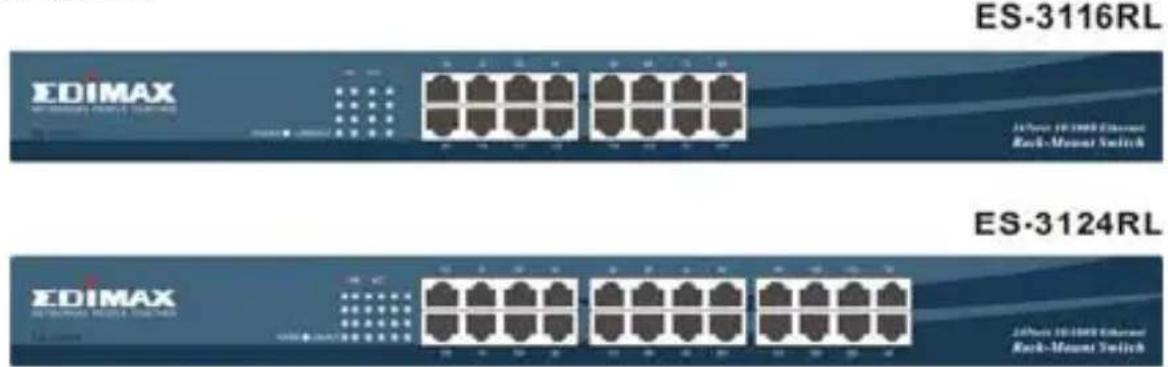

LED Beschreibung

Bezüglich der LED Beschreibung beachten Sieitte die folgende Schautafel:

LED Einstellung Betrieb
Ein/Aus	Konstantes Grün	Eingeschaltet
	Aus	Ausgeschaltet
Link/Act	Konstantes Grün	Der Port ist angeschlossen
	Aufblinkendes Grün	Der Port überträgt / erhalten Daten.
	Aus	Keine Verbindung

Stationsverbindung

Verbinden Sie jeder Station mit dem Switch durch Doppelkabel. Stecken Sie ein RJ-45-Anschlussrück in einen RJ-45-Port des Switches, und stecken Sie das andere RJ-45 Anschlussrück in den Netzadapter der Station. Schalten Sie den Switch an, und dann ist das System betriebsbereit.

Für die Auswahr der Kabel beachten Sie folgende Schautafel.

Switch-Verbindung

Um eine Switch-Verbindung herzustellen, können Sie jeder Port benutzen, um einen Switch mit nicht gekreuztem oder gekreuztem Netzwerkkabel zu verbinden. Da alle Ports Auto-MDI / MDI-X Funktion untersufen, ist es erlaubt, ein nicht gekreuztes Netzwerkkabel zu verwenden, um eine Switch-to-Switch Verbindung herzustellen.

Bezüglich der Kabel-Ausbahl beachten Sieitte folgende Tabelle :

Netzwerkgeschwindigkeit	Kabeltypus	Maximale Länge
10 Mbps Kat. 3, 4	5 UTP/STP 100 Meter
100 Mbps Kat. 5 UTP/STP 100 Meter

Rack-Installation

Der Switch kann freiestehend sein oder in einen 19-Inch Standard-Rack eingebaut werden. Eine angemessene Rack-Installation erfordert eine entsprechende Netzwerkausstattung. Zum Switch werden zur Auswahl zwei Rack Brackets und Schrauben mitgeliefert. Diese werden für die Rack-Installation des Geräts bereitsigt.

Spezifikation

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x Full Duplex Operation und Flow Control
Interface	16/24 * 10/100Mbps RJ-45 Fast Ethernet Ports
Uplink Auto MDI	I/MDI-X(Auto Crossover)
Netzwerkgeschwindigkeit	10/100Mbps & Full/Half Duplex Modus Auto Detection
MAC Addr. Table 8K	MAC Eingänge
Datenspeicher	160Kbytes
Netzgerät	Internal Power supply 3.3V 4A (100-240V/ 50-60Hz)
EMI CE und FCC Klasse A
