ES3116RL - Commutateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Marque	Edimax
Modèle	ES3116RL
Type de produit	Commutateur Ethernet Fast (Switch)
Nombre de ports	16 ports RJ-45 10/100 Mbit/s
Normes réseau	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (contrôle de flux)
Auto-négociation	Oui, sur tous les ports (NWay, 10/100 Mbit/s, full/half duplex)
Auto MDI/MDI-X	Oui, sur tous les ports (détection automatique du type de câble)
Table d'adresses MAC	8 000 entrées
Mémoire tampon	160 Ko
Méthode de commutation	Store-and-forward
Alimentation	Interne, 100-240 V CA, 50-60 Hz, sortie 3.3 V 4 A
Voyants LED	Alimentation (vert fixe), Lien/Activité par port (vert fixe/clignotant)
Montage en rack	Oui, compatible rack 19 pouces (crochets et vis inclus)
Installation	Plug-and-play, aucun logiciel requis
Compatibilité	Tous les protocoles réseau standards
Environnement	Température de fonctionnement : 0°C à 40°C, humidité : 10% à 90% (sans condensation)
Certifications	CE, FCC classe A
Poids	Environ 1,5 kg (estimation pour modèle 16 ports)
Dimensions (L x P x H)	Environ 44 x 20 x 4,5 cm (estimation rack 19 pouces)
Nettoyage	Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.
Entretien	Vérifiez régulièrement les connexions et la ventilation. Évitez les sources de chaleur.
Sécurité	Utilisez uniquement l'adaptateur fourni. Ne pas ouvrir le boîtier. Tenez à l'abri des liquides.
Pièces détachées et réparabilité	Consultez le service après-vente Edimax pour toute réparation ou remplacement.

FOIRE AUX QUESTIONS - ES3116RL Edimax

Comment installer le commutateur Edimax ES3116RL ?

Le commutateur est plug-and-play. Branchez chaque périphérique réseau (PC, imprimante, etc.) à un port RJ-45 à l'aide d'un câble Ethernet, puis allumez l'appareil. Aucun logiciel n'est nécessaire.

Le voyant Lien/Act ne s'allume pas, que faire ?

Vérifiez que le câble Ethernet est correctement branché des deux côtés et qu'il n'est pas endommagé. Assurez-vous que l'autre périphérique est allumé. Si le problème persiste, essayez un autre port ou un autre câble.

Puis-je connecter plusieurs commutateurs Edimax ES3116RL entre eux ?

Oui, grâce à la fonction Auto MDI/MDI-X, vous pouvez utiliser un câble droit ou croisé pour relier n'importe quel port d'un commutateur à un autre commutateur ou hub.

Quelle est la vitesse maximale supportée ?

Chaque port supporte jusqu'à 100 Mbit/s en full duplex, soit un débit total de 200 Mbit/s par port (bidirectionnel).

Ce commutateur est-il compatible avec des câbles Cat5 ?

Oui, pour du 100 Mbit/s, utilisez du câble Cat5 ou supérieur (Cat5e, Cat6). Pour du 10 Mbit/s, du Cat3, 4 ou 5 convient. La longueur maximale est de 100 mètres.

Comment monter le commutateur en rack ?

Utilisez les deux crochets et les vis fournis. Fixez les crochets sur les côtés du commutateur, puis vissez-les dans les rails du rack 19 pouces. Reportez-vous au manuel pour les détails.

Que faire si le commutateur surchauffe ?

Assurez-vous que les fentes de ventilation ne sont pas obstruées. Placez l'appareil dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et des sources de chaleur.

Le commutateur supporte-t-il le VLAN ?

Non, le modèle ES3116RL est un commutateur non géré (plug-and-play) et ne supporte pas les fonctionnalités avancées comme le VLAN. Pour cela, optez pour un commutateur géré.

Comment nettoyer le commutateur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs.

Où trouver le manuel d'utilisation ?

Le manuel est disponible en téléchargement sur le site notice-facile.com pour le modèle Edimax ES3116RL. Il est également inclus dans l'emballage sous forme papier.

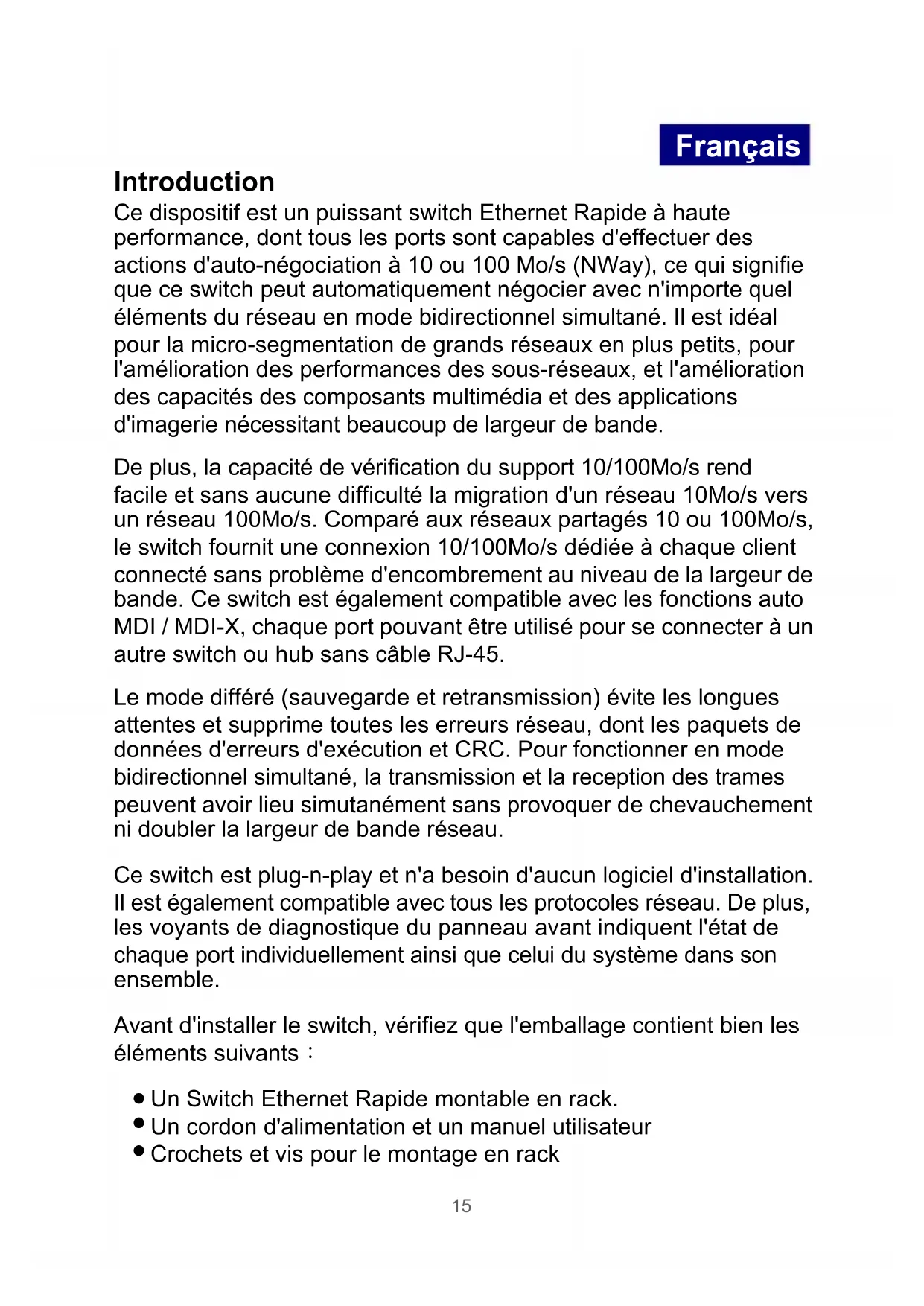

MODE D'EMPLOI ES3116RL Edimax

Ce dispositif est un puissant switch Ethernet Rapide à haute performance, dont tous les ports sont capables d'effectuer des actions d'auto-négociation à 10 ou 100 Mo/s (NWay), ce qui signifie que ce switch peut automatiquement négocier avec n'importe quels éléments du réseau en mode bidirectionnel simultané. Il est idéal pour la micro-segmentation de grands réseaux en plus petits, pour l'amélioration des performances des sous-réseaux, et l'amélioration des capacités des composants multimédia et des applications d'imagerie nécessitant beaucoup de largeur de bande.

De plus, la capacité de vérification du support 10/100Mo/s rend facile et sans aucune difficulté la migration d'un réseau 10Mo/s vers un réseau 100Mo/s. Comparé aux réseaux partages 10 ou 100Mo/s, le switch fournit une connexion 10/100Mo/s dédiée à chaque client connecté sans problème d'encombrement au niveau de la largeur de bande. Ce switch est également compatible avec les fonctions auto MDI / MDI-X, chaque port pouvant être utilisé pour se connecter à un autre switch ou hub sans cable RJ-45.

Le mode différé (sauvegarde et retransmission) évite les longues attentes et supprime toutes les erreurs réseau, dont les paquets de données d'erreurs d'exécution et CRC. Pour fonctionner en mode bidirectionnel simultané, la transmission et la reception des trames peuvent avoir lieu simutanément sans provoquer de chevauchement ni doublier la largeur de bande réseau.

Ce switch est plug-n-play et n'a besoin d'aucun logiciel d'installation. Il est également compatible avec tous les protocoles reseau. De plus, les voyants de diagnostique du panneau avant indiquent l'etat de chaque port individuellement ainsi que celui du système dans son ensemble.

Avant d'insteller le switch, vérifie que l'emballage contient bien les éléments suivants :

• Un Switch Ethernet Rapide montable en rack.
• Un cordon d'alimentation et un manuel utilisateur
• Crochets et vis pour le montage en rack

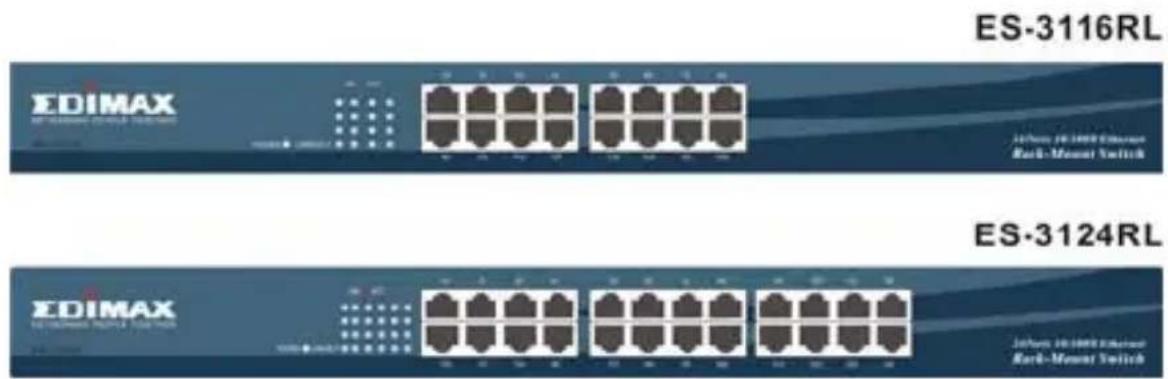

Définition des voyants

Veuillez vous reférer au tableau suivant concernant les voyants

Voyant Etat Action
Alimentation	Vert fixe Sous tension
	Eteint	Hors tension
Lien/Act	Vert fixe Le port est connecté
	Vert clignotant	Le port transmet/reçoit des données.
	Eteint Pas de connexion

Raccordez chaque station au switch à l'aide de cables à paires torsadées. Branchez une prise RJ-45 dans le port RJ-45 du switch, et branchez l'autre prise RJ-45 dans l'adaptateur réseau de la station. Allumez le switch. Le système est pré à fonctionner. Rétérez-vous au tableau suivant concernant le choix des cables.

Raccordement de Switches

Pour réaliser une interconnexion entre deux switches, vous pouvez utiliser n'importe quel port pour relier un autre switch à l'aide d'un cable croisé ou droit. Puisque tous les ports sont compatibles avec la fonction auto MDI / MDI-X, l'utilisation d'un cable droit pour étabrir une connexion entre switches est donc possible.

Référez-vous au tableau suivant concernant lechioix des câbles.

Vitesse réseau	Type de cable	Longueur max.
10Mo/s Cat.	3, 4, 5 UTP/STP 100 mètres
100Mo/s Cat.	5 UTP/STP 100 mètres

Montage en rack

Le switch peut être utilisé de façon autonome ou monté dans un rack à équipements standard 19 pouces. Le montage en rack permet une installation ordonnée si vous possédez plusieurs dispositifs réseau associés. Le switch est livré avec deux crochets et des vis de fixation. Ces éléments doivent être utilisés pour monter l'appareil en rack.

\section*{Caracteristiques techniques}

Normes	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x transmission bidirectionnelle simultanée et contrôle de débit
Interface	Ports RJ-45 Ethernet Rapide 16/24 * 10/100Mo/s
Liaison montante	Auto MDI/MDI-X(croisement Auto)
Vitesse réseau	10/100Mo/s & détction automatique mode bidirectionnel simultané et bidirectionnel à alternance
Table Adr. MAC	Entrées MAC 8K
Mémoire	160Koctets
Alimentation électrique	Alimentation interne 3.3V 4A (100-240V/ 50-60Hz)
CEM CE et FCC classe A
