MANUALE UTENTE EU4206 Edimax

: Incluso nel CD il QIG in Inglese.

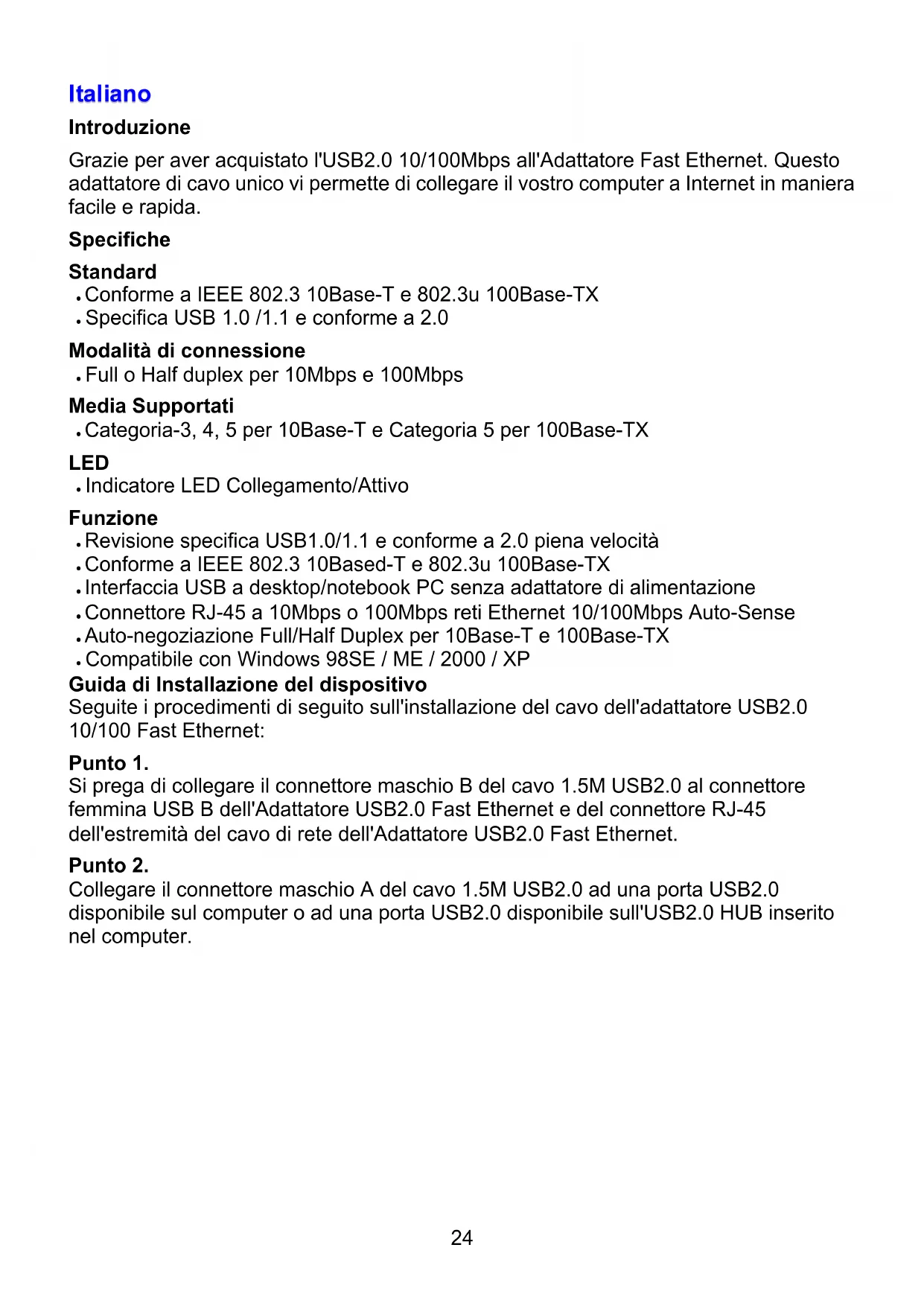

Introduzione Grazie per aver acquistato l'USB2.0 10/100Mbps all'Adattatore Fast Ethernet. Questo adattatore di cavo unico vi permette di collegare il vostro computer a Internet in maniera facile e rapida. Specifiche Standard z Conforme a IEEE 802.3 10Base-T e 802.3u 100Base-TX z Specifica USB 1.0 /1.1 e conforme a 2.0 Modalità di connessione z Full o Half duplex per 10Mbps e 100Mbps Media Supportati z Categoria-3, 4, 5 per 10Base-T e Categoria 5 per 100Base-TX LED z Indicatore LED Collegamento/Attivo Funzione z Revisione specifica USB1.0/1.1 e conforme a 2.0 piena velocità z Conforme a IEEE 802.3 10Based-T e 802.3u 100Base-TX z Interfaccia USB a desktop/notebook PC senza adattatore di alimentazione z Connettore RJ-45 a 10Mbps o 100Mbps reti Ethernet 10/100Mbps Auto-Sense z Auto-negoziazione Full/Half Duplex per 10Base-T e 100Base-TX z Compatibile con Windows 98SE / ME / 2000 / XP Guida di Installazione del dispositivo Seguite i procedimenti di seguito sull'installazione del cavo dell'adattatore USB2.0 10/100 Fast Ethernet: Punto 1. Si prega di collegare il connettore maschio B del cavo 1.5M USB2.0 al connettore femmina USB B dell'Adattatore USB2.0 Fast Ethernet e del connettore RJ-45 dell'estremità del cavo di rete dell'Adattatore USB2.0 Fast Ethernet. Punto 2. Collegare il connettore maschio A del cavo 1.5M USB2.0 ad una porta USB2.0 disponibile sul computer o ad una porta USB2.0 disponibile sull'USB2.0 HUB inserito nel computer.25

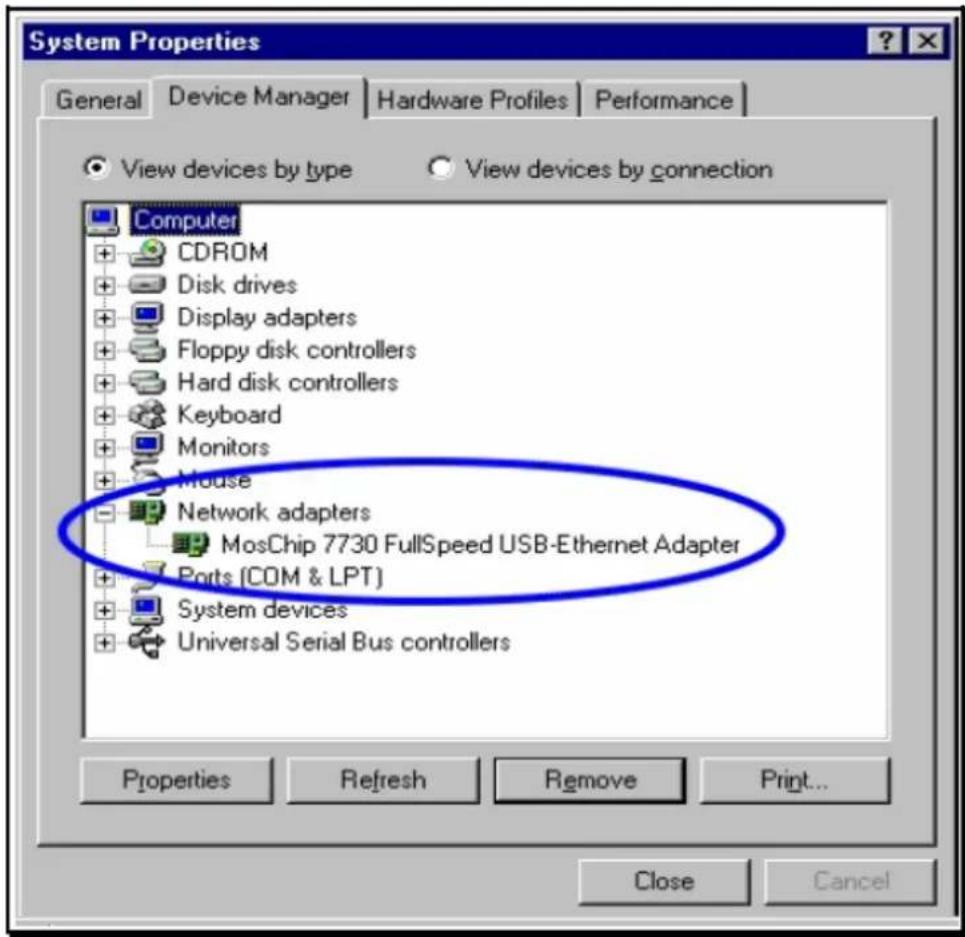

Punto 1. Accendere il computer. La finestra “Trovato nuovo Hardware” compare per richiedervi di inserire il dischetto del driver, e cliccare su “ OK”. Punto 2. Selezionare “Cercare i file corretti del driver”, e cliccare su “Avanti”. Punto 3. Inserire il disco del driver nel computer. Selezionare “Dispositivi CD-ROM” o “specificare una Posizione” D:\Driver\EU-4206, e cliccare su “Avanti”. Punto 4. Il driver verrà rilevato, cliccare “Avanti” per procedere. Punto 5. Il sistema richiederà il disco originale windows 98SE. Punto 6. Si prega di inserire il disco, e il sistema installerà il driver automaticamente. Punto 7. Cliccare “Fine” per completare l'installazione. Punto 8. Windows 98SE / Me rileverà il driver e configurerà automaticamente l'Adattatore USB Fast Ethernet. Punto 9. Riavviare il computer e rimuovere il disco del driver. Il driver si attiverà. Punto 10. Verificare se il dispositivo è completo e installarlo sul vostro computer“ Risorse del computer → (tasto destro sul mouse) contenuto→ Hardware

• Gestione Dispositivi.26

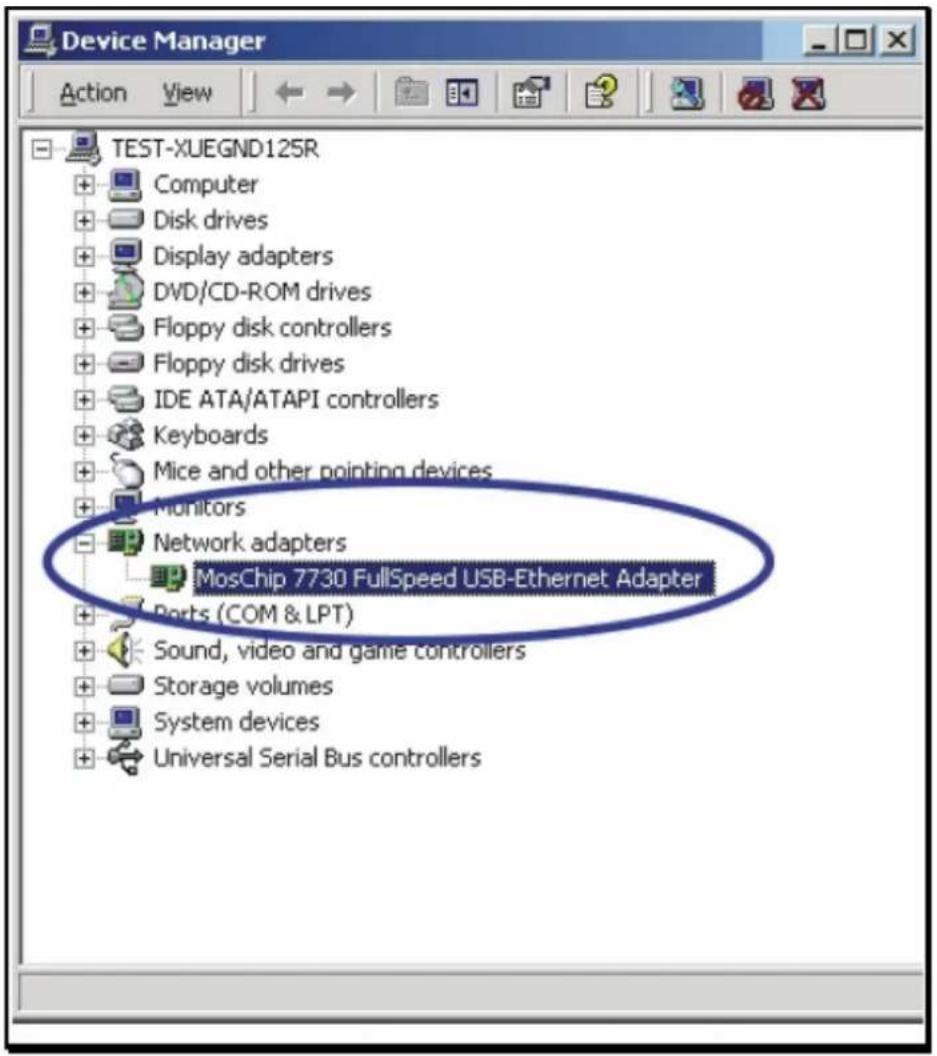

Punto 1. Accendere il computer. Quando compare la finestra “Rilevato nuovo sistema di installazione automatica di hardware”, cliccate su “Avanti” per installare il driver. Punto 2. Selezionare “Cercare i file corretti del driver”, e cliccare su “Avanti”. Punto 3. Inserire il disco del driver nel computer. Selezionare “Dispositivi CD-ROM” o “specificare una Posizione” D:\Driver/EU-4206, e cliccare su “Avanti”. Punto 4. Il driver verrà rilevato, cliccare “Avanti” per procedere. Punto 5. Cliccare “Fine” per completare l'installazione. Punto 6. Windows 2000 configurerà automaticamente l'Adattatore USB Fast Ethernet. Punto 7. Riavviare il computer e rimuovere il disco del driver. Il driver si attiverà. Punto 8. Verificare se il dispositivo è completo e installarlo sul vostro computer“ Risorse del computer → (tasto destro sul mouse) contenuto→ Hardware

• Gestione Dispositivi.27

Punto 1. Accendere il computer. Quando compare la finestra “Rilevato nuovo sistema di installazione hardware”, selezionare “installare da una lista o una posizione specifica (Avanzata)”, e cliccare su “Avanti”. Punto 2. Inserire il disco del driver nel computer. Selezionare “Dispositivi CD-ROM” o “specificare una Posizione” D:\Driver/EU-4206, e cliccare su “Avanti”. Punto 3. Windows XP rileverà il driver e richiederà di continuare ad installare e copiare i file necessari”. Punto 4. Cliccare su “Fine” per completare l'installazione. Punto 5. Comparirà una finestra di dialogo sulla barra delle applicazioni indicante “Nuovo dispositivo di rete installato”. Punto 6. Riavviare il computer e rimuovere il disco del driver. Il driver si attiverà. Punto 7. Verificare se il dispositivo è completo e installarlo sul vostro computer“ Risorse del computer → (tasto destro sul mouse) contenuto→ Hardware

• Gestione Dispositivi.28
