РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EP4203DL Edimax

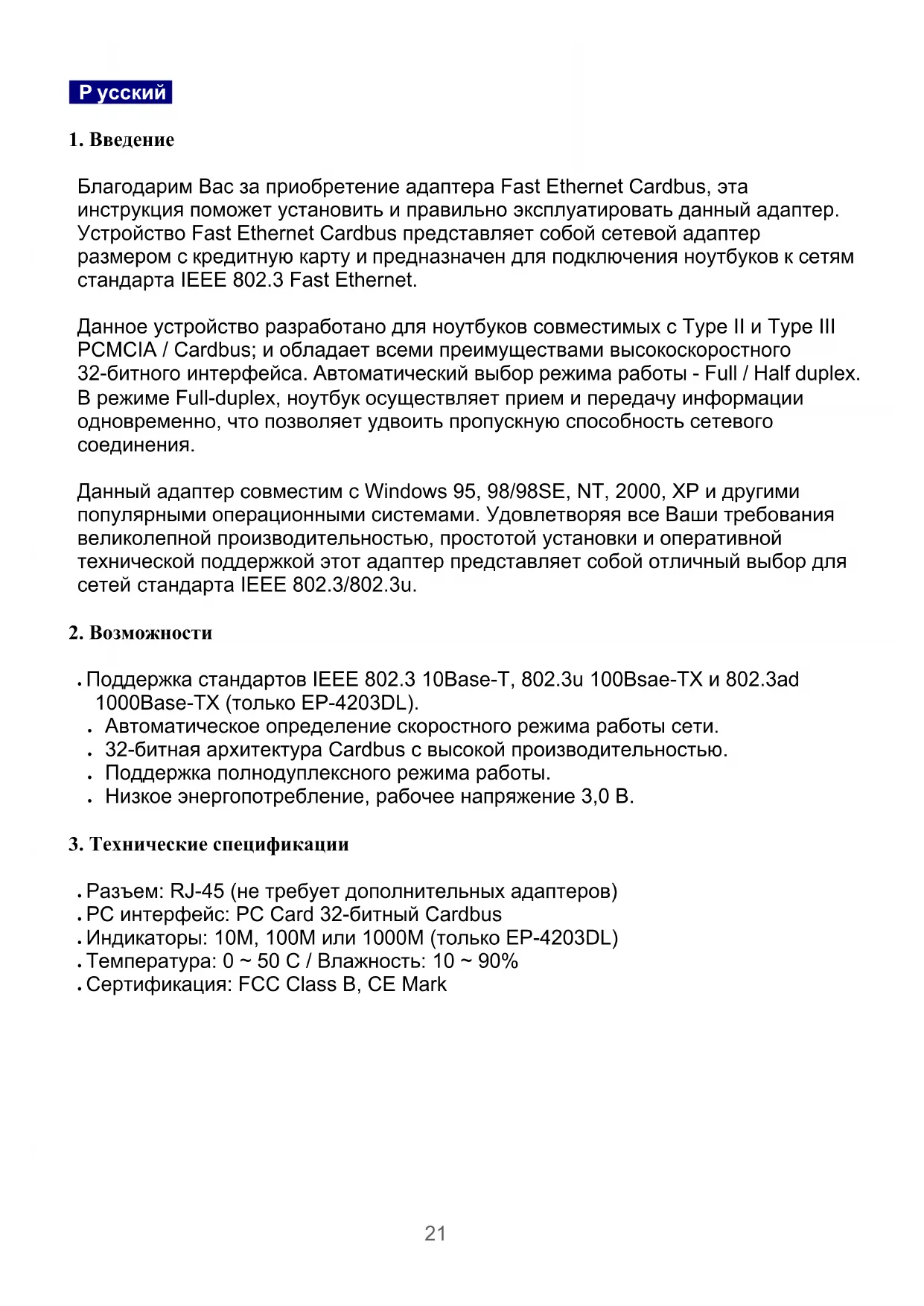

Благодарим Вас за приобретение адаптера Fast Ethernet Cardbus, эта инструкция поможет установить и правильно эксплуатировать данный адаптер. Устройство Fast Ethernet Cardbus представляет собой сетевой адаптер размером с кредитную карту и предназначен для подключения ноутбуков к сетям стандарта IEEE 802.3 Fast Ethernet. Данное устройство разработано для ноутбуков совместимых с Type II и Type III PCMCIA / Cardbus; и обладает всеми преимуществами высокоскоростного 32-битного интерфейса. Автоматический выбор режима работы - Full / Half duplex. В режиме Full-duplex, ноутбук осуществляет прием и передачу информации одновременно, что позволяет удвоить пропускную способность сетевого соединения. Данный адаптер совместим с Windows 95, 98/98SE, NT, 2000, XP и другими популярными операционными системами. Удовлетворяя все Ваши требования великолепной производительностью, простотой установки и оперативной технической поддержкой этот адаптер представляет собой отличный выбор для

z Поддержка стандартов IEEE 802.3 10Base-T, 802.3u 100Bsae-TX и 802.3ad 1000Base-TX (только EP-4203DL). z Автоматическое определение скоростного режима работы сети. z 32-битная архитектура Cardbus с высокой производительностью. z Поддержка полнодуплексного режима работы. z Низкое энергопотребление, рабочее напряжение 3,0 В.

3. Технические спецификации

z Разъем: RJ-45 (не требует дополнительных адаптеров) z PC интерфейс: PC Card 32-битный Cardbus z Индикаторы: 10M, 100M или 1000M (только EP-4203DL) z Температура: 0 ~ 50 C / Влажность: 10 ~ 90% z Сертификация: FCC Class B, CE Mark22

1. Установка оборудования: Удерживая адаптер логотипом вверх, вставьте его в

разъем PCMCIA / Cardbus (68 контактов) ориентируя контакты в направлении

2. Установка программного обеспечения: Для получения подробной информации

по установке драйвера и ПО, ознакомьтесь, пожалуйста, с документацией на компакт-диске поставляемом с данным продуктом.

5. Устранение неисправностей

При возникновении каких-либо проблем с адаптером: - во-первых, убедитесь в корректной установке драйверов; - во-вторых, проверьте сетевой кабель – наличие соединения; - в-третьих, проверьте сетевое оборудование (коммутаторы и т.д.). При диагностики неисправностей обращайте внимание на показания светодиодных индикаторов.

6. Светодиодные индикаторы

1. 10M: Постоянное свечение индикатора - соединение установлено на 10Мбит/с,

индикатора - передача информации (обмен пакетами).

2. 100M: Постоянное свечение индикатора - соединение установлено на

100Мбит/с, мерцание индикатора - передача информации (обмен пакетами). EP-4203DL

Отсутствие свечения – установлено соединение 10Мбит/с, зелёное свечение – установлено соединение 100Мбит/с, янтарное свечение – установлено соединение 1000Мбит/с.

2. Link/Activity : Индикатор «Link/Activity» отображает текущий статус сетевого

соединения, отсутствие свечения означает отсутствие соединения, постоянное свечение – наличие соединения, мерцание индикатора – в случае пересылки трафика по соединению.23
