ES5800P - Przełącznik Edimax - Bezpłatna instrukcja obsługi

Typ produktu	Przełącznik Fast Ethernet 8 portów z 4 portami PoE
Standardy sieciowe	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Przepustowość	10/100 Mbit/s, pełny dupleks i półdupleks
Liczba portów	8 portów RJ-45 10/100 Mbit/s, porty 1-4 z obsługą PoE
Zasilanie PoE	IEEE 802.3af, do 15,4 W na port, całkowita moc maks. 65 W
Metoda przełączania	Store-and-Forward
Kontrola przepływu	IEEE 802.3x (pełny dupleks), back pressure (półdupleks)
Tablica adresów MAC	1 KB
Pamięć buforowa	96 KB
Zasilanie elektryczne	100–240 V AC, 50/60 Hz
Pobór mocy	4 W maks. (bez PoE), 65 W maks. (z 4 urządzeniami PoE 15,4 W)
Wymiary (W × Dł × Gł)	44 × 220 × 130,5 mm
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	0 °C do 55 °C
Wilgotność pracy	10 % do 90 %
Certyfikaty	FCC Part 15 Klasa A, CE
Typ kabla	10Base-T: UTP kat. 3, 4, 5 lub nowszy; 100Base-TX: UTP kat. 5 lub nowszy
Maksymalna długość kabla	100 metrów
Dodatkowe funkcje	Auto-negocjacja, auto MDI/MDI-X, instalacja Plug-and-Play
Wskaźniki świetlne	Diody: Zasilanie, PoE (porty 1-4), Połączenie/Aktywność, 10/100 Mbps

Często zadawane pytania - ES5800P Edimax

Jak zainstalować przełącznik Edimax ES5800P?

Instalacja jest Plug-and-Play: podłącz przewód zasilający, podłącz kable RJ-45 do urządzeń sieciowych i do portu uplink (router/modem); porty automatycznie negocjują.

Które porty obsługują zasilanie PoE?

Porty 1-4 są zgodne z IEEE 802.3af i dostarczają do 15,4 W każdy.

Jaka jest maksymalna całkowita moc PoE?

Maksymalna całkowita moc wynosi 65 W (4 porty × 15,4 W).

Czy mogę podłączyć urządzenie nie-PoE do portu PoE?

Tak, przełącznik automatycznie wykrywa urządzenia PoE (PD) i dostarcza zasilanie tylko do zgodnych urządzeń. Urządzenie nie-PoE działa normalnie bez zasilania na tych portach.

Co oznaczają diody na przełączniku?

Zasilanie (stała zieleń): urządzenie jest włączone. PoE (stała zieleń): zasilanie dostarczone na port. Połączenie/Akt (stała zieleń = połączenie nawiązane, miganie = aktywność). 10/100M (zieleń = 100 Mbps, wyłączony = 10 Mbps).

Jakiego kabla użyć do połączeń sieciowych?

Dla 100Base-TX użyj kabla UTP kat. 5 lub wyższej. Dla 10Base-T wystarczy kabel kat. 3, 4, 5 lub nowszy. Maksymalna długość wynosi 100 metrów.

Czy przełącznik obsługuje automatyczne krzyżowanie kabli?

Tak, wszystkie porty mają auto MDI/MDI-X, co pozwala na używanie kabli prostych lub skrosowanych.

Jaki jest pobór mocy przełącznika?

Bez urządzeń PoE pobór mocy wynosi około 4 W. Z 4 urządzeniami PoE 15,4 W osiąga maksymalnie 65 W.

Co zrobić, jeśli połączenie sieciowe nie nawiązuje się?

Sprawdź, czy kabel jest prawidłowo podłączony, w dobrym stanie i ma długość mniejszą niż 100 m. Upewnij się, że urządzenie zdalne jest włączone i diody Połączenie są zapalone. Spróbuj użyć innego portu lub kabla.

Czy mogę używać przełącznika z routerem lub innym przełącznikiem?

Tak, po prostu podłącz kabel RJ-45 między przełącznikiem a routerem/przełącznikiem. Nie jest wymagana dodatkowa konfiguracja dzięki funkcji auto-negocjacji.

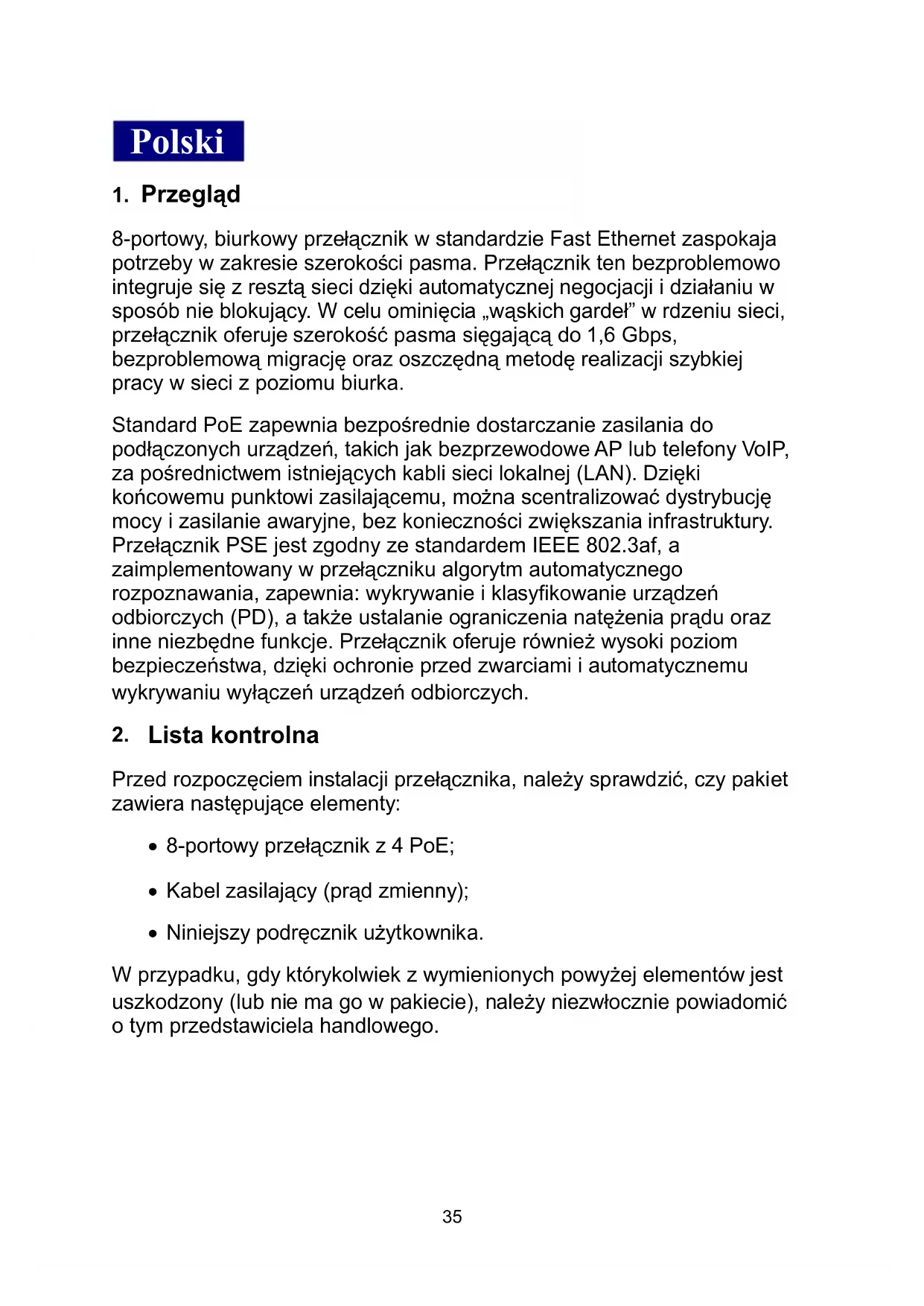

INSTRUKCJA OBSŁUGI ES5800P Edimax

8-portowy, biurkowy przełącznik w standardzie Fast Ethernet zaspokaja potrzeby w zakresie szerokości pasma. Przełącznik ten bezproblemowo integruje się z resztą sieci dzięki automatycznej negocjacji i działaniu w sposób nie blokujący. W celu ominięcia „wąskich gardeł” w rdzeniu sieci, przełącznik oferuje szerokość pasma sięgającą do 1,6 Gbps, bezproblemową migrację oraz oszczędną metodę realizacji szybkiej pracy w sieci z poziomu biurka.

Standard PoE zapewnia bezpośrednie dostarczanie zasilania do podłączonych urządzeń, takich jak bezprzewodowe AP lub telefony VoIP, za pośrednictwem istniejących kabli sieci lokalnej (LAN). Dzięki końcowemu punktowi zasilającemu, można scentralizować dystrybucję mocy i zasilanie awaryjne, bez konieczności zwiększania infrastruktury. Przełącznik PSE jest zgodny ze standardem IEEE 802.3af, a zaimplementowany w przełączniku algorytm automatycznego rozpoznawania, zapewnia: wykrywanie i klasyfikowanie urządzeń odbiorczych (PD), a także ustalanie ograniczenia natężenia prądu oraz inne niezbędne funkcje. Przełącznik oferuje również wysoki poziom bezpieczeństwa, dzięki ochronie przed zwarciami i automatycznemu wykrywaniu wyłączeń urządzeń odbiorczych.

2. Lista kontrolna

Przed rozpoczęciem instalacji przełącznika, należy sprawdzić, czy pakiet zawiera następujące elementy:

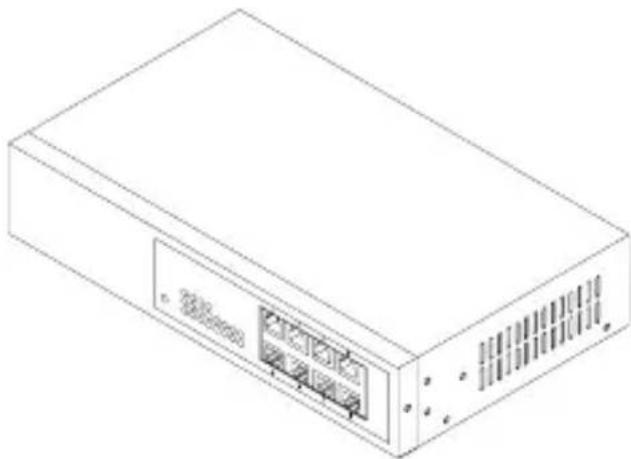

• 8-portowy przełącznik z 4 PoE;
• Kabel zasilający (prąd zmienny);
• Niniejszy podręcznik użytkownika.

W przypadku, gdy którykolwiek z wymienionych powyżej elementów jest uszkodzony (lub nie ma go w pakiecie), należy niezwłocznie powiadomić o tym przedstawiciela handlowego.

3. Instalacja przełącznika

Dzięki konstrukcji typu „Plug-and-Play”, przełącznik jest łatwy w instalacji i eksploatacji. Stan sieci i portu można łatwo monitorować, a diagnostyczne diody LED umożliwiają szybkie wykrywanie usterek. Ponadto, automatyczne krosowanie okablowania we wszystkich portach przełącznika pozwala na uzyskanie połączenia z serwerem lub komputerem PC, aby uniknąć problemów związanych z okablowaniem.

- Port TP przełącznika obsługuje automatyczne krosowanie MDI/MDI-X, dlatego można stosować oba rodzaje kabli: bezpośrednie (styki kabla dla wtyczki RJ-45 1, 2, 3, 6 do 1, 2, 3, 6 w 10/100M TP) oraz skrosowane (styki kabla dla wtyczki RJ-45 1, 2, 3, 6 do 3, 6, 1, 2);

- Do połączeń z portem TP przełącznika należy stosować kable RJ-45 TP kategorii 5, przy czym drugi koniec kabla jest podłączony do sieciowego urządzenia rozpoznającego, takiego jak: stacja robocza lub serwer;

- Powtórzyć powyższe etapy dla każdego portu RJ-45, który ma być podłączony do urządzenia Fast 10/100 TP;

- W przypadku połączenia sieciowego Fast Ethernet TP:

— Należy zastosować kabel kategorii 5 lub 5e, o długości maksymalnej wynoszącej 100 metrów;

- Podłączyć kabel zasilający. W przypadku innych krajów, dostępny jest wbudowany zasilacz wewnętrzny korzystający z innego kabla zasilającego.

Przełącznik PSE TP z urządzeniem odbiorczym (PD)

• Podłączyć przełącznik PSE do źródła zasilania (prąd zmienny);
• Podłączyć kabel nośnika TP do urządzenia odbiorczego IEEE 802.3af (port 1 do 4);

Uwaga: Przełącznik może pracować jako czysty przełącznik, oferujący połączenie z urządzeniami wykonanymi w standardzie innym, niż PoE.

• Zainstalować kabel nośnika, w celu zapewnienia połączenia sieciowego;
• Porty 5 do 8 są czystymi portami TP, przeznaczonymi dla urządzeń wykonanych w standardzie innym, niż PoE.

4. Opis diod LED

Dioda LED	Kolor Funkcja
Power	Zielony	Zapala się, gdy pojawia się zasilanie DC.
Szybki Przełącznik TP (porty 1 do 8)
PoE Act(Port 1 do 4)	Zielony	Zapala się, gdy zasilanie PoE jest aktywne
Link/Act	Zielony	Zapala się, gdy połączenie TP jest prawidłowe.Miga, gdy w sieci obecny jest ruch.
10/100 Mbps	Zielony	Zapala się, gdy aktywna jest prędkość przesyłania wynosząca 100 Mbps.Gaśnie, gdy aktywna jest prędkość przesyłania wynosząca 10 Mbps.

5. Podłączanie do urządzenia 10/100 Mbps oraz urządzenia odbiorczego (PD)

6. Specyfikacje

• Standardy: IEEE802.3 / 3u / 3x oraz 802.3af Power over Ethernet;
• Transmisja: Obsługa 10/100 Mbps (pełny dupleks lub półdupleks);
• Szybkość przesyłania danych: w PPS (pakiety na sekundę):

Szybkość	Szybkość przesyłania
100 Mbps 148.800 PPS
10 Mbps 14.880 PPS

• Adres MAC oraz automatyczna nauka: do 1 K;
• Pamięć buforowa: 96 Kb w buforze ramki pamięci;
• Sterowanie przepływem: zgodne z IEEE802.3x (pełny dupleks), Sterowanie przepływem z mechanizmem backpressure (półdupleks);
• Metoda przełączania: Zapamiętaj i wyślij;
• Interfejs sieciowy: 8 portów RJ-45 10/100 Mbps;

• Kabel UTP: 10BASE-T: UTP kategoria 3, 4, 5 lub wyższa, 100BASE-TX: UTP kategoria 5 lub wyższa;

• Obsługa zasilania PSE: (Port 1 do 4);
  Punkt końcowy poprzez styk TP 1, 2, 3, 6;

• Diagnostyczne diody LED:

- Wymagania dotyczące zasilania: zasilanie prądem zmiennym

Napięcie / Częstotliwość	100-240 V / 50-60Hz
Pobór mocy	Maksymalnie 4 W (w przypadku braku podłączonych urządzeń odbiorczych) lub maksymalnie 65 W (z 4 podłączonymi urządzeniami odbiorczymi PoE (4 x 15,4 W)

- Temperatura podczas pracy: 0 – 40°C;

- Wilgotność podczas pracy: 10 – 90%;

- Temperatura przechowywania: 0 – 55°C;

- Wymiary: 44 (Wys.) × 220 (Szer.) × 130,5 (Głęb.) mm;

- Zgodność z FCC Część 15 Klasa A, Zatwierdzenie w sprawie oznaczenia CE.

Uwaga: Aby podłączyć urządzenie do Rutera, Mostka lub Przełącznika, należy skorzystać z podręczników technicznych poszczególnych urządzeń.
