GEBRUIKSAANWIJZING HE 2000 METABO

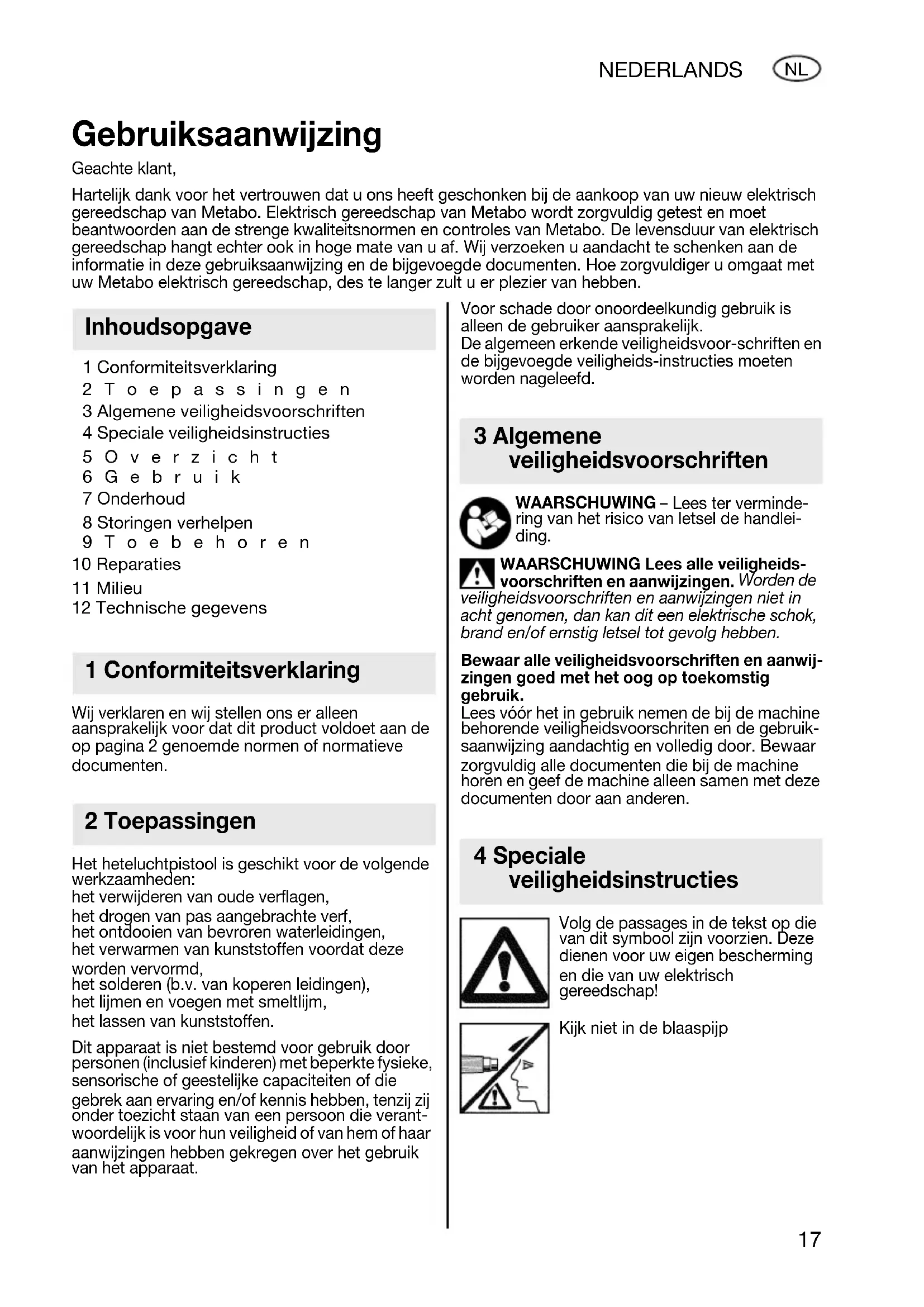

1 Conformiteitsverklaring 2Toepassingen 3 Algemene veiligheidsvoorschriften 4 Speciale veiligheidsinstructies 5Overzicht 6Gebruik 7 Onderhoud 8 Storingen verhelpen 9Toebehoren 10 Reparaties 11 Milieu 12 Technische gegevens Wij verklaren en wij stellen ons er alleen aansprakelijk voor dat dit product voldoet aan de op pagina 2 genoemde normen of normatieve documenten. Het heteluchtpistool is geschikt voor de volgende werkzaamheden: het verwijderen van oude verflagen, het drogen van pas aangebrachte verf, het ontdooien van bevroren waterleidingen, het verwarmen van kunststoffen voordat deze worden vervormd, het solderen (b.v. van koperen leidingen), het lijmen en voegen met smeltlijm, het lassen van kunststoffen. Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verant- woordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat. Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoor-schriften en de bijgevoegde veiligheids-instructies moeten worden nageleefd. WAARSCHUWING – Lees ter verminde- ring van het risico van letsel de handlei- ding. WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwij- zingen goed met het oog op toekomstig gebruik. Lees vóór het in gebruik nemen de bij de machine behorende veiligheidsvoorschriten en de gebruik- saanwijzing aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door aan anderen. Volg de passages in de tekst op die van dit symbool zijn voorzien. Deze dienen voor uw eigen bescherming en die van uw elektrisch gereedschap! Kijk niet in de blaaspijp Gebruiksaanwijzing Geachte klant, Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elektrisch gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangt echter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met uw Metabo elektrisch gereedschap, des te langer zult u er plezier van hebben. Inhoudsopgave 1 Conformiteitsverklaring 2 Toepassingen 3 Algemene veiligheidsvoorschriften 4 Speciale veiligheidsinstructies 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 17 Dienstag, 16. Juni 2009 11:40 1118 NEDERLANDS

Richt het heteluchtpistool niet op licht ontvlambare materialen! Indien met het hetelucht-pistool niet zorgvuldig omgegaan wordt, kan brand ontstaan. Gebruik het heteluchtpistool niet om uw haren te drogen! Draag steeds een veiligheidsbril en werkhandschoenen! Voorzichtig bij gebruik van het heteluchtpistool in de buurt van brandbare materialen of ontplofbaar gas. Richt het heteluchtpistool niet lang op één plek! De warmte kan brandbare materialen bereiken die niet zichtbaar zijn. Gebruik het heteluchtpistool alleen in goed geventileerde ruimten! Adem de vrijkomende dampen niet in! Laat het heteluchtpistool niet zonder toezicht, zolang het ingeschakeld is. Zet het heteluchtpistool na gebruik op het rustvlak en laat het afkoelen, voordat het opgeborgen wordt! Verbrandingsgevaar: raak de hete blaaspijp niet aan. Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen. Zie pagina 3. 1 (HE 2300 Control) LCD-temperatuurindicatie 2 Niet-glijdende rustvlakken 3 Luchtfilter 4 (HE 2000, HE 2300 Control) Schakelaar (in tweeën gedeeld) Luchttemperatuur en de hoeveelheid lucht kunnen onafhankelijk van elkaar ingesteld worden. (H 1600) Schuifschakelaar voor het instellen van luchttemperatuur en de hoeveelheid lucht Vergelijk vóór de inbedrijfstelling of de op het typeplaatje aangegeven netspanning en frequentie overeenstemmen met de gegevens van uw elektriciteitsnet Oververhitting vermijden: - Niet werken met verstopte luchtfilters. Luchtfilter tijdig reinigen. - Uitblaaspijp niet blokkeren Een afstand van minimaal 4 cm tot het werkstuk aanhouden en daarbij de luchtstraal niet verticaal op het werkstuk richten. Stationair gebruik Voor het stationair gebruik het heteluchtpistool op de nietglijdende rustvlakken (2) neerzetten. H 1600 Met de schuifschakelaar (4) kunt u het apparaat in- en uitschakelen en tussen drie blaas- en verwarmingsstanden kiezen. HE 2000, HE 2300 Control Met de in tweeën gedeelde schakelaar (4) kunnen luchttemperatuur en de hoeveelheid lucht onafhankelijk van elkaar ingesteld worden. Met de zwarte schuifschakelaar kunt u het apparaat in- en uitschakelen en tussen drie blaasstanden kiezen. Met de rode schuifregelaar kunt u de luchttemperatuur traploos instellen. De elektronica dient voor de temperatuur-bewaking en zodoende voor de bescherming van de verwarmingsspiraal. HE 2300 Control Bij het instellen van de luchttemperatuur met de rode schuifregelaar kan de vooraf ingestelde luchttemperatuur in de LCD- temperatuurindicatie (1) afgelezen worden. Nadat de temperatuur vooraf ingesteld is, geeft de indicatie na drie seconden de temperatuur van de naar buiten stromende lucht aan (deze wordt in stappen van 10 °C aangegeven).

Blaasstand I: Koude lucht-stand. Voor het versneld afkoelen van een eerder verwarmd werkstuk. Voor het versneld afkoelen van het apparaat (na voltooiing van het werk). Blaasstand II: Eerste warme lucht-stand (met verlaagd toerental). Voor het voorzichtig opwarmen van werkstukken. Door de verwarming van de lucht zet deze uit (volumevergroting), waardoor er een grotere luchtdoorstroming plaatsvindt. Blaasstand III: Tweede warme lucht-stand. Voor maximale luchtdoorstroming.

Luchtfilter reinigen Luchtfilter (3) met een platte schroevendraaier ontgrendelen en uit het apparaat trekken. Daarna met warm water en een borsteltje reinigen. Goed laten drogen en weer in het apparaat zetten. HE 2300 Control: Inschakelingen genereren kort- stondige spanningsdips. Bij ongunstige netom- standigheden kunnen andere apparaten worden beïnvloed. Bij netimpedanties kleiner dan 0,4 Ohm worden geen storingen verwacht. Gebruik alleen origineel Metabo toebehoren. Indien u toebehoren nodig heeft, kunt u contact opnemen met uw dealer. Deel uw dealer a.u.b. het juiste type van uw elektrisch gereedschap mee. Zie voor toebehoren de afbeeldingen op pagina 4. A Breedstraalmondstuk drogen, verwijderen van oude verflagen B Afschermmondstuk verwijderen van oude verflagen op raamkozijnen C Reflectiemondstuk verwarmen van kunststoffen voordat deze worden vervormd; opkrimpen van krimpkous D Spleetmondstuk overlapslassen van PVC huiven en folie E Doorsmeltmondstuk recht en in bochten doorsmelten van hard schuim (b.v. piepschuim) F Lasmondstuk G Verloopmondstuk (alleen HE 2000, HE 2300 Control) voor puntnauwkeurige verwarming (b.v. van soldeer- en lasplaatsen) H Lasspiegel Stomplassen van kunststoffen. De te lassen delen worden tegen de lasspiegel aangedrukt, totdat het materiaal het smeltpunt bereikt. Daarna worden de delen van de lasspiegel losgetrokken en samengeperst. I Krimpkousen Krimpen van kabeleinden, kabelstrengen enz. door deze m.b.v. het reflectiemondstuk te verwarmen J Kunststof lasdraad voor laswerk K Verfkrabber-set Compleet toebehorenprogramma zie www.metabo.com of hoofdcatalogu. Reparaties aan elektrische gereed- schappen mogen uitsluitend door een erkend vakman worden uitgevoerd! De machines van Metabo kunnen voor reparatie worden verzonden naar het adres dat op de onderdelenlijst vermeld staat. Geef bij inzending voor reparatie in elk geval een omschrijving van het vastgestelde defect. Metabo-verpakkingen zijn voor de volle 100 % recyclebaar. Versleten elektrische gereedschappen en toebehoren bevatten een grote hoeveelheid waardevolle grond- en kunststoffen, die eveneens gerecycled kunnen worden. Deze gebruiksaanwijzing is gedrukt op chloorvrij gebleekt papier. Alleen voor EU-landen: Geef uw elektroge- reedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. H 1600 Vermogen = 1600 W Blaastemperatuur = Trap 1: 50 °C Trap 2: 350 °C Trap 3: 550 °C 7 Onderhoud 8 Storingen verhelpen 9 Toebehoren 10 Reparaties 11 Milieu 12 Technische gegevens 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 19 Dienstag, 16. Juni 2009 11:40 1120 NEDERLANDS

Hoeveelheid lucht = Trap 0: uit Trap 1: 250 l/min Trap 2: 350 l/min Trap 3: 500 l/min Temperatuurindicatie = - Gewicht = 700 g Geluidsdrukniveau = < 70 dB (A) Vibratie = < 2,5 m/s

HE 2000 Vermogen = 2000 W Blaastemperatuur = Trap 1: 50 °C Trap 2: 50-600 °C Trap 3: 50-600 °C Hoeveelheid lucht = Trap 0: uit Trap 1: 250 l/min Trap 2: 270 l/min Trap 3: 500 l/min Temperatuurindicatie = - Gewicht = 750 g Geluidsdrukniveau = < 70 dB (A) Vibratie = < 2,5 m/s

HE 2300 Control Vermogen = 2300 W Blaastemperatuur = Trap 1: 50 °C Trap 2: 50-650 °C Trap 3: 50-650 °C Hoeveelheid lucht = Trap 0: uit Trap 1: 250 l/min Trap 2: 270 l/min Trap 3: 500 l/min Temperatuurindicatie = LCD indicatie Gewicht = 750 g Geluidsdrukniveau = < 70 dB (A) Vibratie = < 2,5 m/s

Veranderingen in de zin van technische verbeteringen voorbehouden. Meetgegevens volgens norm EN 60745. De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de telkens geldige norm. 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 20 Dienstag, 16. Juni 2009 11:40 11ITALIANO
