HE 2000 - Kuuma-ilmapuhallin METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lämpöpistooli
Merkki	Metabo
Malli	HE 2000
Teho (230 V)	2000 W
Teho (120 V)	1500 W
Ilman lämpötila - Taso 1	50 °C
Ilman lämpötila - Taso 2	50 - 600 °C
Ilman lämpötila - Taso 3	50 - 600 °C
Ilmavirtaus - Taso 1	250 l/min
Ilmavirtaus - Taso 2	270 l/min
Ilmavirtaus - Taso 3	500 l/min
Lämpötilan ilmaisin	Ei näyttöä
Paino	750 g
Äänenpainetaso	< 70 dB(A)
Tärinä	< 2,5 m/s²
Päätoiminnot	Maalinpoisto, kuivaus, sulatus, muovien lämmitys, hitsaus, kuumaliimaus
Huolto ja puhdistus	Puhdista ilmansuodatin kuumalla vedellä ja harjalla, anna sen kuivua ennen takaisin asettamista
Turvallisuus	Älä katso suuttimeen, älä suuntaa syttyviin materiaaleihin, käytä tuuletetussa tilassa, käytä suojalaseja ja käsineitä, älä jätä valvomatta
Varaosat ja korjattavuus	Käytä vain Metabo-alkuperäisosia. Korjaukset tulee teettää pätevällä sähköalan ammattilaisella
Yleiset tiedot	Kiinteä käyttö on mahdollista luistamattomien tukipintojen ansiosta. Vähimmäisetäisyys työkappaleeseen 4 cm.

Usein kysytyt kysymykset - HE 2000 METABO

Kuinka säätää lämpötilaa Metabo HE 2000:ssa?

Metabo HE 2000 on varustettu kaksiosaisella säätimellä. Musta liukukytkin kytkee päälle/pois ja valitsee yhden kolmesta puhallintehosta. Punainen liukukytkin säätää jatkuvasti ilman lämpötilaa (50°C - 600°C puhallintehosta riippuen).

Mitä lisävarusteita on saatavilla HE 2000:lle?

Metabo tarjoaa useita suuttimia: leveä suihkusuutin kuivaukseen ja maalinpoistoon, heijastinsuutin ikkunankarmeille, rakosuutin PVC-kalvojen hitsaukseen, leikkaussuutin koville vaahtomuoveille, supistussuutin paikalliseen lämmitykseen, hitsauspeili muovien päittäishitsaukseen ja hitsauslangat.

Kuinka puhdistaa lämpöpistoolin ilmansuodatin?

Avaa ilmansuodattimen (3) lukitus litteällä ruuvimeisselillä, ota se pois, puhdista se kuumalla vedellä ja harjalla, odota kunnes se on täysin kuiva ennen takaisin asettamista.

Voinko käyttää HE 2000:ta hiustenkuivaajana?

Ei, lämpöpistooli ei ole tarkoitettu hiusten kuivaamiseen. Se saavuttaa erittäin korkeita lämpötiloja (jopa 600°C) ja aiheuttaa palovamma- ja tulipaloriskin.

Mitä etäisyyttä minun tulee pitää suuttimen ja lämmitettävän kappaleen välillä?

Pidä vähintään 4 cm etäisyys suuttimen ja työstettävän kappaleen välillä, äläkä suuntaa ilmavirtaa kohtisuoraan kappaleeseen.

Voidaanko HE 2000:ta käyttää jatkuvasti?

Kyllä, mutta vältä osoittamasta sitä pitkään samaan kohtaan, jotta lämpö ei leviä syttyviin materiaaleihin. Käytön jälkeen aseta se luistamattomille tukipinnoille ja anna sen jäähtyä ennen säilytykseen laittamista.

Mitä tehdä, jos laite ei kuumene?

Tarkista, ettei ilmansuodatin ole tukkeutunut, että verkkojännite vastaa arvokilven tietoja ja että lämpötilasäätö on oikein. Jos ongelma jatkuu, ota yhteyttä pätevään sähköalan ammattilaiseen.

Voinko käyttää HE 2000:ta putkien sulattamiseen?

Kyllä, se on sallittu käyttötarkoitus. Käytä sopivaa suutinta ja pidä turvaetäisyys, jotta et vahingoita putkia.

Kuinka säilyttää lämpöpistooli käytön jälkeen?

Sammuta laite, aseta se tukipinnoilleen, odota sen jäähtymistä täysin, ja säilytä sitä kuivassa ja pölysuojatussa paikassa.

Soveltuuko HE 2000 kiinteään käyttöön?

Kyllä, sitä voidaan käyttää kiinteänä: aseta se luistamattomille tukipinnoille (2) pitääksesi sen vakaana työskentelyn aikana.

KÄYTTÖOHJE HE 2000 METABO

Kiitos, etta olet osoittanut luottamusta ostamalla uuden Metabo-sahkötyokalun. Jokainen Metabosahkötyokalu testataan huolellisesti ja kuuluu Metabon laadunvalvonnan tiukkojen tarkastusten piirin. Sahkötyokalun käytöika riippuu kuitenkin paljolti myös sinusta itsestasi. Noudata tata käytöohjetta ja litteena olevissa asiakirjooissa annettuja tietoja. Mitä huolellisemmin käsittelet Metabo-tyokaluasi, sitä kauemmin se palvelee sinua luotettavasti.

Sisallysluettelo

1 Vaatimustenmukaisuusvakuutus
2 Maaraysten mukainen käytto
3 Yleiset turvallisuusohjeet
4 Erityiset turvallisuusohjeet
5 Toimituksen osat
6 Kaytto
7 Huolto
8 Häiriöiden poisto
9 Lisavarusteet
10 Korjaus
11 Ympäristönsuojelu
12 Tekniset tiedot

1 Vaatimustem-mukaisuusvakuutus

Vakuutamme, etta ostamasii tuote on sivulla 2 ilmoitettujen standardien tai standardinomaiisten asiakirjojen mukainen.

2 Maäräysten mukainen käytto

Kuumailmapuhallin soveltuu kaytettavaksi: vanhan maalin poistoon, uuden maalin kuivaamiseen, jäatyneiden vesijoohtoputkien sulattamiseen, muovien kuumentamiseen ennen muotoilua, juotosten tekemiseen (esim. kuparijohtoihin), liimaamiseen ja sulateliimalla saumaamiseen, muovien hitsaamiseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden (mukaanlukien lapset) käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsiJos käytto tapahtuu käytäjan turvall-suudesta vastuussa olevan henkilön valvonnassa tai Jos hän on neuvonut, miten laitetta tulee käyttaa.

Käytötarkoituksen vastaisesta käytösta aiheutuvista vahingoista vastaa yksin käytäja.

Yleisesti hyväksyttyjä tapaturmia estäviä
märäyksiä ja mukana toimitetuja
turvallisuusohjeita on noudatettava

3 Yleiset turvallisuusohjeet

VAROITUS - lue käytöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jattaminen saattaa aiheuttaa sahköiskun, tulipalon ja/taivakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttoä varten.

Lue ennen sahkötyokalun käytöa oheiset turvallisuusohjeet ja käyttoopas huolellisesti ja kokonaisudessaan lapi. Säilytä liitteena olevat asiakirjat ja anna sahkötyokalu ainoastaan yhdessä näden asiakirjojen kanssa eteenpän.

4 Erityiset Turvallisuusohjeet

Noudata erityisesti tällä symbolilla merkittyjä tekstiosioita omaksi turvaksesi ja sahkötyokalusi turvaksi.

Alä katso puhallinaukkoon!

Alä suuntaa kuumailmapuhallinta tulenarkoihin materiaaleihin! Puhaltimen huolimaton kaytto voi johtaa tulipalon syttymiseen.

Alä käytä kuumailmapuhallinta hiusten kuivaamiseen!

Käytä aina suojalaseja ja työkasineita.

Noudata puhaltimen käytössä erityistä
varovaisuutta palavien materiaalien ja räjähtävien
kaasujen laheisyydessä.

Alä suuntaa puhallinta pitkäksi aikaa samaan kohtaan!

Lampo saattaa levita helposti syttyviin materiaaleihin, jotka eivat ole nakoetaisyydella.

Käytä kuumailmapuhallinta vain hyvin tuuletetuissa tiloissa.

Alā hengitā kuumailmapuhaltimen kayton yhteydessa syntyvià hoyryjä!

Alä jatā puhallinta kayton aikana vaille huomiota.

Anna kuumailmapuhaltimen jäahtyä kayton jälkeen alustalla!

Palovammojen vaara: ala koske kuumaan puhallinaukkoon.

Huolehdi siitä, että lapset eivat pääse leikkimään koneen kanssa.

5 Toimituksen osat

(Ks. sivu 3)

1 (HE 2300 Control) LCD-lampotilannaytto
2 Pitavä alusta
3 Ilmansuodatin
4 (HE 2000, HE 2300 Control)
Katkaisin (kaksiosainen)
llman lampotila ja maärä voidaan saatä
toisistaan riippumatta.
(H 1600)
Liukukytkin ilman lampotilan ja maärän
sätämiseksi

6 Kaytto

Varmista ennen käytöönotto, etta laitteen typpikilpeen merkitty verkkojännite ja verkkotaajuus vastaavat paikallisen sahköverkon arvoja.

Esta ylikuumeneminen:
- Alä työskentele jos ilmasuodattimet ovat sukossa. Puhdista ilmasuodatin ajoissa.
- Alä tuki poistoilman putka. Pidä vahintäan 4 cm etäisyys työstettävän kappaleeseen aläkä kohdista ilmasuihkua pystysuoraan työstettävän kappaleeseen.

Paikalliskaytto

Aseta kuumailmapuhallin tukevalle alustalle (2) paikalliskayttöä varten.

H 1600

Liukukytkimellä (4) laite voidaan kytkeä paälle ja pois paälta sekä valita kolmen puhallin- ja lampöasteen valillä.

HE 2000, HE 2300 Control

Kahdella liukukytkimellä (4) ilman märä ja lampötila voidaan saataa toisitaan riippumatta. Mustalla liukukytkimellä laite kytketän paälle ja pois paälta sekä valitaan kolmen puhallintehon valillä.

Punaisella liukukytkimellä voidaan säatäa lampötila portaattomasti.

Elektronikka valvoo lampotilaa ja suojaa kuumannuskierukkaa.

HE 2300 Control

Puhalluslampo saadetaan punaisella liukukytkimell. Esivalittu lampotila voidaan lukea nestekidenaytosta (1). Lampotilan esivalinnan jalkeen naytttoon ilmestyy kolmen sekunnin kuluttua puhallusilman senhetkinen lampotila. (Lampotila naytetaan 10 asteen tarkkuudella.)

Puhallusasento I:

Kylmapuhallus. Nopeuttaa lammitetyn tyostokappaleen jaahtymista. Nopeuttaa tyokalun jaahtymista (tyoskentelyn paatytya).

Puhallusamento II:

Lammitysteho 1 (alennettu pyorimisnopeus). Tyostokappaleiden varovaiseen lammitykseen. Lammetessaan ilma laajenee (tilavuus Kasvaa), jolloin sen virtaus voimistuu.

Puhallusamento III:

Lammitysteho 2. Voimakkain mahdollinen ilman virtaus.

7 Hu o l t o

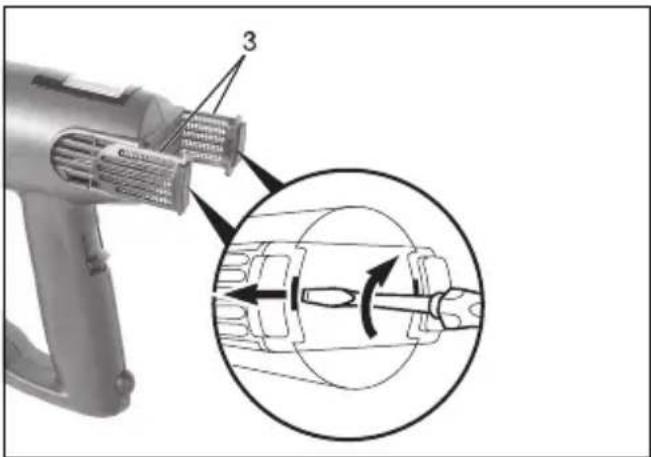

Ilmansuodattimen puhdistus

Irrota ilmansuodatin (3) ruuvvitaltalla ja vedä ulos puhaltimasta. Puhdista lampimälla vedellä ja

harjalla.

Anna suodattimen kuivua hyvin ennen takaisin asettamista.

8 Häiriöiden poisto

HE 2300 Control: Kännistystem yhteydessä jännite voi laskea tilapäisesti. Epäedullisissa verkko-olosuhteissa verkon muissa laitteissa saattaa esiintyä Häiriöitä. Häiriöitä ei esinny, mikäli impedanssi on alle 0,4 ohmia.

9 Lisävarusteet

Käytä ainoastaan Metabon lisävarusteita.

Tarvitessasi lisāvarusteita känny jälleenmyyjäsi puoleen.

Oikeiden lisävarusteiden lóytämiseksi ilmoita myyjalle sahkötyokalusi tarkka malli.

Ks. lisavarusteiden kuvat sivulta 4.

A Tasosuulake

kuivaus, vanhan maalin poisto

B Heijastava suulake

vanhan maalin poisto ikkunakehyksista

C Heijastinsuulake

muovin esilammitys ennen muotoilua;
kutistemuhvien kuumakutistus

D Rakosuulake

PVC-levyjen ja -kalvojen limihitsaus

E Leikkuusuulake

kovien vaahtomuovien (esim. styroxin) suora ja kaareva leikkuu

F Hitsaussuulake

G Supistussuulake (vain HE 2000 ja HE 2300 Control)

kohdetarkka kuumentaminen (esim. juotos- tai hitsauskoht

H Hitsauspeil

muoviosien paittäishitsaus; hitsattavat osat
painetaan hitsauspeiliä vasten, kunnes
materialiaali saavuttaa sulamispisteen; tämän
jälkeen osat vedetään irti ja painetaan yhteen

I Kutistemuhvit

kaapelipäden ja -vyhtien jne. kuumakutistus heijastinsuulakkeella

J Muovihitsauslanka hitsaustöihin

K Maalikaavinsarja

Lisātarvikkeiden tāydellinen ohjelma katso www.metabo.com tai päluetello.

10 Korjaus

Sähkölateiden korjaukset saa suorittaa vain sähköalan ammattimies.

Korjauksen tarpeessa olevat Metabosahkotyokalut voidaan lahettaa varaosalistalla annettuihin osoitteisiin.

Olkaa hyvat ja kuvatkaa lahetyksen yhteydessa havaittu vika.

11 Ympäristönsuojelu

Metabon pakkaismaterialiait soveltuvat sataprosenttisesti uusiokayttoön.

Loppuunkäytetyt sahkötyokalut ja lisävarusteet sisälvt suuria maärä arvokkaita raaka-aineita ja muoveja, jotka voidaan kierrattäu usiokäyttoön.

Tämä käytöohje on painetu kloorittomasti valkaistulle paperille.

Vain EU-maille: Alä havita sähkötyokalua kotitalousjatteen mukana! EU-direktiivin 2002/96/EG mukaan koskien käytettyjä sahkö- ja elektroniikkalaitteita, käytetyt sähkötyokalut on kerättä erikseen ja vietä ympäristöä saastävään kierratykseen.

12 Tekniset tiedot

H 1600

Teho = 1600W

Puhallusilman = Asono 1: 50^

Asento 2: 350^

Asento 3:550°C

Puhallusilman määrä = Asento 0: pois päältä

Asento 1:250 l/min

Asento 2:350 l/min

Asento 3:500 l/min

Lampötilannäytto = -

Paino 700

Aaenpainetaso = < 70 dB (A)

Tärinä = < 2,5 m/s

HE 2000

Teho = 2000W

Puhallusilman = Asento 1: 50^

Asento 2:50-600°C

Asento 3:50-600°C

Puhallusilman määrä = Asento 0: bois päältä

Asento 1:250 l/min

Asento 2:270 l/min

Asento 3:500 l/min

Lampötilannäytto = -

Paino 750 g

Aaenpainetaso = < 70 dB (A)

Tärinä = < 2,5 m/s

HE 2300 Control

Teho = 2300W

Puhallusilman = Asento 1: 50^

Asento 2:50-650°C

Asento 3:50-650°C

Puhallusilman määrä = Asento 0: pois päältä

Asento 1:250 l/min

Asento 2:270 l/min

Asento 3:500 l/min

Lampötilannäytto = nestekidenäytto

Paino 750 g

Aaenpainetaso = < 70 dB (A)

Tärinä = < 2,5 m/s

Oikeudet teknisin muutoksin pidatetaa.

Mittausarvot ilmoitettu EN 60745 mukaan. Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
