HE 2000 - Varmluftpistol METABO - Gratis bruksanvisning og manual

BRUKSANVISNING HE 2000 METABO

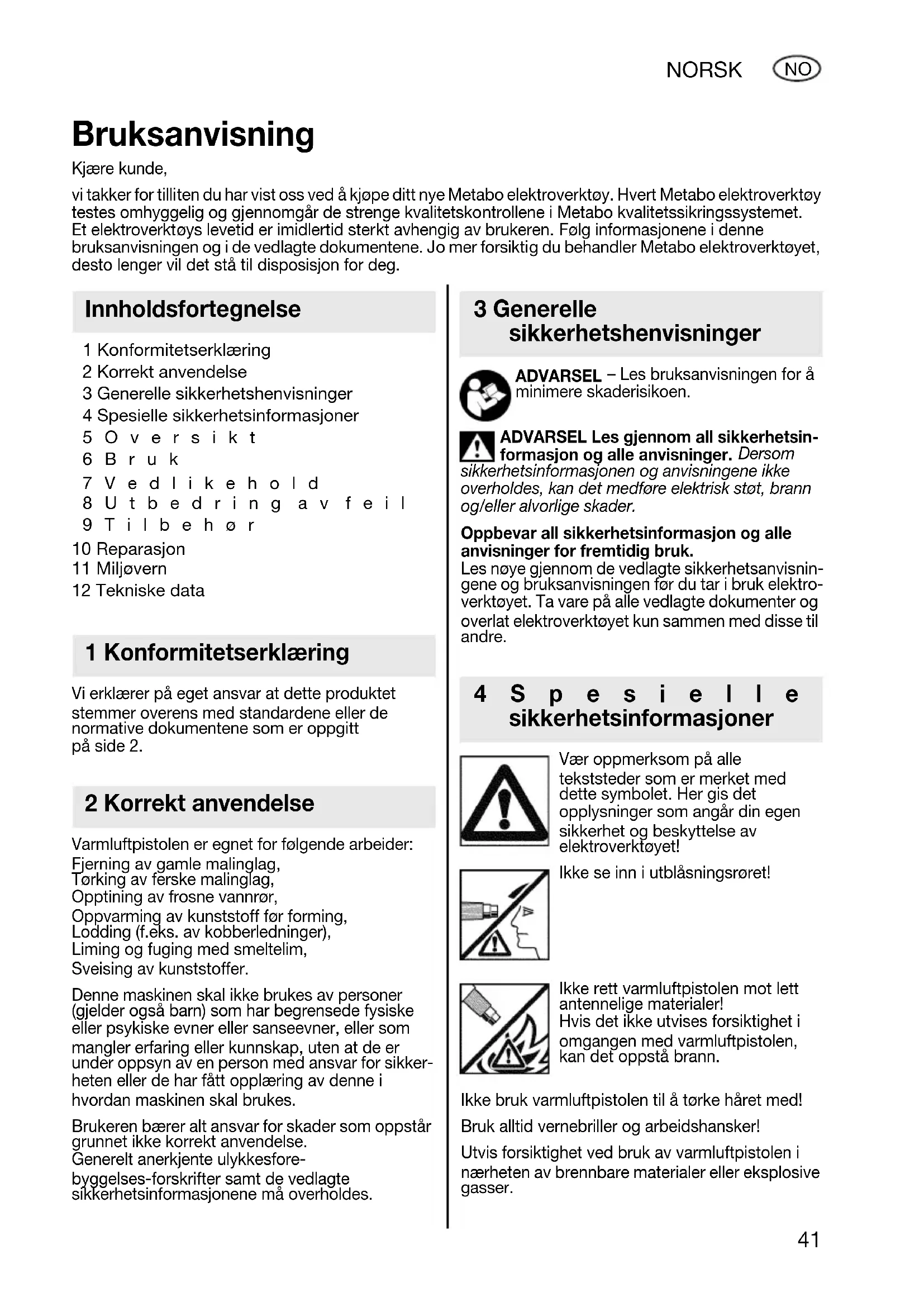

1 Konformitetserklæring 2 Korrekt anvendelse 3 Generelle sikkerhetshenvisninger 4 Spesielle sikkerhetsinformasjoner 5Oversikt 6Bruk 7Vedlikehold 8Utbedring av feil 9Tilbehør 10 Reparasjon 11 Miljøvern 12 Tekniske data Vi erklærer på eget ansvar at dette produktet stemmer overens med standardene eller de normative dokumentene som er oppgitt på side 2. Varmluftpistolen er egnet for følgende arbeider: Fjerning av gamle malinglag, Tørking av ferske malinglag, Opptining av frosne vannrør, Oppvarming av kunststoff før forming, Lodding (f.eks. av kobberledninger), Liming og fuging med smeltelim, Sveising av kunststoffer. Denne maskinen skal ikke brukes av personer (gjelder også barn) som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikker- heten eller de har fått opplæring av denne i hvordan maskinen skal brukes. Brukeren bærer alt ansvar for skader som oppstår grunnet ikke korrekt anvendelse. Generelt anerkjente ulykkesfore- byggelses-forskrifter samt de vedlagte sikkerhetsinformasjonene må overholdes. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsin- formasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Les nøye gjennom de vedlagte sikkerhetsanvisnin- gene og bruksanvisningen før du tar i bruk elektro- verktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre. Vær oppmerksom på alle tekststeder som er merket med dette symbolet. Her gis det opplysninger som angår din egen sikkerhet og beskyttelse av elektroverktøyet! Ikke se inn i utblåsningsrøret! Ikke rett varmluftpistolen mot lett antennelige materialer! Hvis det ikke utvises forsiktighet i omgangen med varmluftpistolen, kan det oppstå brann. Ikke bruk varmluftpistolen til å tørke håret med! Bruk alltid vernebriller og arbeidshansker! Utvis forsiktighet ved bruk av varmluftpistolen i nærheten av brennbare materialer eller eksplosive gasser. Bruksanvisning Kjære kunde, vi takker for tilliten du har vist oss ved å kjøpe ditt nye Metabo elektroverktøy. Hvert Metabo elektroverktøy testes omhyggelig og gjennomgår de strenge kvalitetskontrollene i Metabo kvalitetssikringssystemet. Et elektroverktøys levetid er imidlertid sterkt avhengig av brukeren. Følg informasjonene i denne bruksanvisningen og i de vedlagte dokumentene. Jo mer forsiktig du behandler Metabo elektroverktøyet, desto lenger vil det stå til disposisjon for deg. Innholdsfortegnelse 1 Konformitetserklæring 2 Korrekt anvendelse 3 Generelle sikkerhetshenvisninger 4Spesielle sikkerhetsinformasjoner 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 41 Dienstag, 16. Juni 2009 11:40 1142 NORSK

Ikke rett varmluftpistolen mot samme sted i lengre tid! Varmen kan nå frem til brennbare materialer som befinner seg utenfor synsvidde. Bruk varmluftpistolen kun i godt ventilerte rom! Ikke pust inn dampene som utvikles! Varmluftpistolen må alltid være under oppsyn når den er i bruk. Sett varmluftpistolen på støtteflatene etter bruk og la den avkjøle før den legges bort. Forbrenningsfare: Ikke ta på det varme utblåsningsrøret. Barn skal holdes under oppsyn for å unngå at de leker med maskinen. Se side 3. 1 (HE 2300 Control) LCD-temperaturindikator 2 Sklisikre støtteflater 3 Luftfiltre 4 (HE 2000, HE 2300 Control) Bryter (todelt) Lufttemperaturen og luftgjennomstrømningen kan innstilles uavhengig av hverandre. (H 1600) Skyvebryter for innstilling av lufttemperaturen og luftgjennomstrømningen Før varmluftpistolen tas i bruk skal det kontrolleres om nettspenningen og nettfrekvensen som er oppgitt på typeskiltet stemmer overens med strømnettets spesifikasjoner. Unngå overoppheting: - Ikke arbeid med tilstoppede luftfiltre. Rengjør luftfiltrene i god tid før de blir tette. - Utblåsningsrøret må ikke blokkeres. Hold en minimumsavstand på 4 cm til emnet og unngå å rette luftstrålen loddrett mot emnet. Stasjonær bruk For å bruke varmluftpistolen stasjonært skal den settes på de sklisikre støtteflatene (2). H 1600 Ved hjelp av skyvebryteren (4) kan varmluftpistolen slås på og av og det kan velges mellom 3 blåse- og varmetrinn. HE 2000, HE 2300 Control Ved hjelp av den todelte bryteren (4) kan lufttemperaturen og luftgjennomstrømningen innstilles uavhengig av hverandre. Ved hjelp av den sorte skyvebryteren kan varmluftpistolen slås på og av og det kan velges mellom 3 blåsetrinn. Ved hjelp av den røde skyveregulatoren kan lufttemperaturen innstilles trinnløst. Elektronikken brukes til temperaturovervåkning og dermed til beskyttelse av varmeelementet. HE 2300 Control Ved innstilling av lufttemperaturen med den røde skyveregulatoren kan den forhåndsvalgte lufttemperaturen avleses på LCD-temperatur- indikatoren (1). Etter at temperaturen er forhåndsvalgt, viser indikatoren etter 3 sekunder temperaturen på luften som kommer ut. (Temperaturen indikeres i skritt på 10°C)

Viftetrinn I: Kaldblåsetrinn. For raskere avkjøling av et oppvarmet arbeidsstykke. For raskere avkjøling av apparatet (etter at arbeidet er avsluttet). Viftetrinn II: Første varmblåsetrinn (med redusert turtall). For forsiktig oppvarming av arbeidsstykker. Når luften oppvarmes, utvides den (volumet blir større), slik at luftgjennomstrømningen blir høyere. Viftetrinn III: Andre varmblåsetrinn. Gir maksimal luftgjennomstrømning.

Rengjøring av luftfiltrene Lås opp luftfiltrene (3) ved hjelp av en flat skrutrekker og trekk dem ut av varmluft-pistolen. Rengjør filtrene med varmt vann og en børste. La filtrene tørke godt og sett dem inn i varmluftpistolen. HE 2300 Control: Innkobling kan føre til kortvarig spenningsfall. Ved ugunstige forhold i strømnettet kan det oppstå redusert funksjon på andre appa- rater. Ved nettimpedanser på mindre enn 0,4 ohm vil det normalt ikke oppstå forstyrrelser. Bruk kun original Metabo-tilbehør. Henvend deg til forhandleren hvis du trenger tilbehør. For å velge ut riktig tilbehør må forhandleren vite nøyaktig hvilken type elektroverktøy det dreier seg om. Mulig tilbehør er vist i figurene på side 4. A Bredstråledyse Tørking, fjerning av gamle malinglag B Strålingsdyse Fjerning av gamle malinglag på vinduskarmer C Reflektordyse Oppvarming av kunststoff før forming; påkrymping av krympeslanger D Slissdyse Overlapp-sveising av PVC-presenninger og folier E Skjæredyse Rette og buede snitt i hardskum-materialer (f.eks. isopor) F Sveisedyse G Reduksjonsdyse (kun HE 2000, HE 2300 Control) For punkteksakt oppvarming (f.eks. av lodde- og sveisesteder) H Sveisespeil Buttsveising av kunststoffdeler. Delene som skal sveises sammen trykkes mot sveisespeilet til materialet når smeltepunktet. Deretter tas delene bort og trykkes sammen. I Krympeslanger Innkrymping av kabelender, kabelgrener osv. ved oppvarming med reflektordysen J Kunststoff-sveisetråd For sveisearbeider K Malingskrape-sett Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet. Reparasjoner på elektroverktøy må kun utføres av elektro-fagfolk! Metabo-elektroverktøy som må repareres, kan sendes til adressene som står på reservedelslisten. Vennligst vedlegg en beskrivelse av oppdagede feil ved innsending til reparasjo. Emballasje fra Metabo kan resirkuleres 100%. Utrangert elektroverktøy og tilbehør inneholder store mengder verdifulle rå- og kunststoffer som i likhet med emballasjen kan resirkuleres. Denne bruksanvisningen er trykket på klorfritt bleket papir. Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektro- verktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvin- ningsanlegg. H 1600 Effekt = 1600 W Lufttemperatur = Trinn 1: 50 °C Trinn 2: 350 °C Trinn 3: 550 °C 7 Vedlikehold 8 Utbedring av feil 9Tilbehør 10 Reparasjon 11 Miljøvern 12 Tekniske data 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 43 Dienstag, 16. Juni 2009 11:40 1144 NORSK

Luftgjennom- = Trinn 0: Av strømning Trinn 1: 250 l/min Trinn 2: 350 l/min Trinn 3: 500 l/min Temperaturindikator = - Vekt = 700 g Lydtrykknivå = < 70 dB (A) Vibrasjon = < 2,5 m/s

HE 2000 Effekt = 2000 W Lufttemperatur = Trinn 1: 50 °C Trinn 2: 50-600 °C Trinn 3: 50-600 °C Luftgjennom- = Trinn 0: Av strømning Trinn 1: 250 l/min Trinn 2: 270 l/min Trinn 3: 500 l/min Temperaturindikator = - Vekt = 750 g Lydtrykknivå = < 70 dB (A) Vibrasjon = < 2,5 m/s
