HE 2000 - Pistola termica METABO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola termica
Marca	Metabo
Modello	HE 2000
Potenza (230 V)	2000 W
Potenza (120 V)	1500 W
Temperatura dell'aria - Livello 1	50 °C
Temperatura dell'aria - Livello 2	50 - 600 °C
Temperatura dell'aria - Livello 3	50 - 600 °C
Portata d'aria - Livello 1	250 l/min
Portata d'aria - Livello 2	270 l/min
Portata d'aria - Livello 3	500 l/min
Indicazione della temperatura	Nessun display
Peso	750 g
Livello di pressione acustica	< 70 dB(A)
Vibrazioni	< 2,5 m/s²
Funzioni principali	Rimozione vernice, asciugatura, sbrinamento, riscaldamento plastica, saldatura, incollaggio a caldo
Manutenzione e pulizia	Pulire il filtro dell'aria con acqua calda e spazzola, lasciare asciugare prima di rimontare
Sicurezza	Non guardare nell'ugello, non dirigere verso materiali infiammabili, utilizzare in un ambiente ventilato, indossare occhiali e guanti, non lasciare incustodito
Ricambi e riparabilità	Utilizzare esclusivamente accessori originali Metabo. Le riparazioni devono essere effettuate da un elettricista qualificato
Informazioni generali	Utilizzo in posizione fissa possibile grazie alle superfici di appoggio antiscivolo. Distanza minima di 4 cm dal pezzo.

Domande frequenti - HE 2000 METABO

Come regolare la temperatura sul Metabo HE 2000?

Il Metabo HE 2000 dispone di un comando in due parti. Il cursore nero consente di accendere/spegnere e selezionare uno dei tre livelli di ventilatore. Il cursore rosso consente di regolare continuamente la temperatura dell'aria (da 50°C a 600°C a seconda del livello del ventilatore).

Quali sono gli accessori disponibili per il HE 2000?

Metabo offre diversi ugelli: getto largo per asciugatura e rimozione vernice, ugello riflettente per telai di finestre, ugello a fessura per saldatura di film in PVC, ugello tagliente per schiume dure, ugello di riduzione per riscaldamento puntuale, specchio per saldatura per saldatura testa a testa di plastica e bacchette per saldatura.

Come pulire il filtro dell'aria della pistola termica?

Sbloccare il filtro dell'aria (3) con un cacciavite a testa piatta, estrarlo, pulirlo con acqua calda e spazzola, quindi attendere che sia completamente asciutto prima di rimontarlo.

Posso usare il HE 2000 come asciugacapelli?

No, la pistola termica non è progettata per asciugare i capelli. Raggiunge temperature molto elevate (fino a 600°C) e presenta un rischio di ustioni o incendi.

Quale distanza devo mantenere tra l'ugello e il pezzo da riscaldare?

Mantenere una distanza minima di 4 cm tra l'ugello e il pezzo da lavorare, e non dirigere il flusso d'aria verticalmente sul pezzo.

Il HE 2000 può essere utilizzato in continuo?

Sì, ma evitare di puntarlo a lungo nello stesso punto per non propagare il calore a materiali infiammabili. Dopo l'uso, appoggiarlo sulle superfici di appoggio antiscivolo e lasciarlo raffreddare prima di riporlo.

Cosa fare se l'apparecchio non riscalda?

Verificare che il filtro dell'aria non sia ostruito, che la tensione di rete corrisponda alla targhetta e che l'impostazione della temperatura sia corretta. Se il problema persiste, contattare un elettricista qualificato.

Posso usare il HE 2000 per sbrinare le tubature?

Sì, è un utilizzo conforme. Utilizzare un ugello adatto e mantenere una distanza di sicurezza per non danneggiare le tubature.

Come riporre la pistola termica dopo l'uso?

Spegnere l'apparecchio, appoggiarlo sulle superfici di appoggio, attendere che si raffreddi completamente, quindi riporlo in un luogo asciutto e al riparo dalla polvere.

Il HE 2000 è adatto per un utilizzo stazionario?

Sì, può essere utilizzato in posizione fissa: appoggiarlo sulle superfici di appoggio antiscivolo (2) per mantenerlo stabile durante il lavoro.

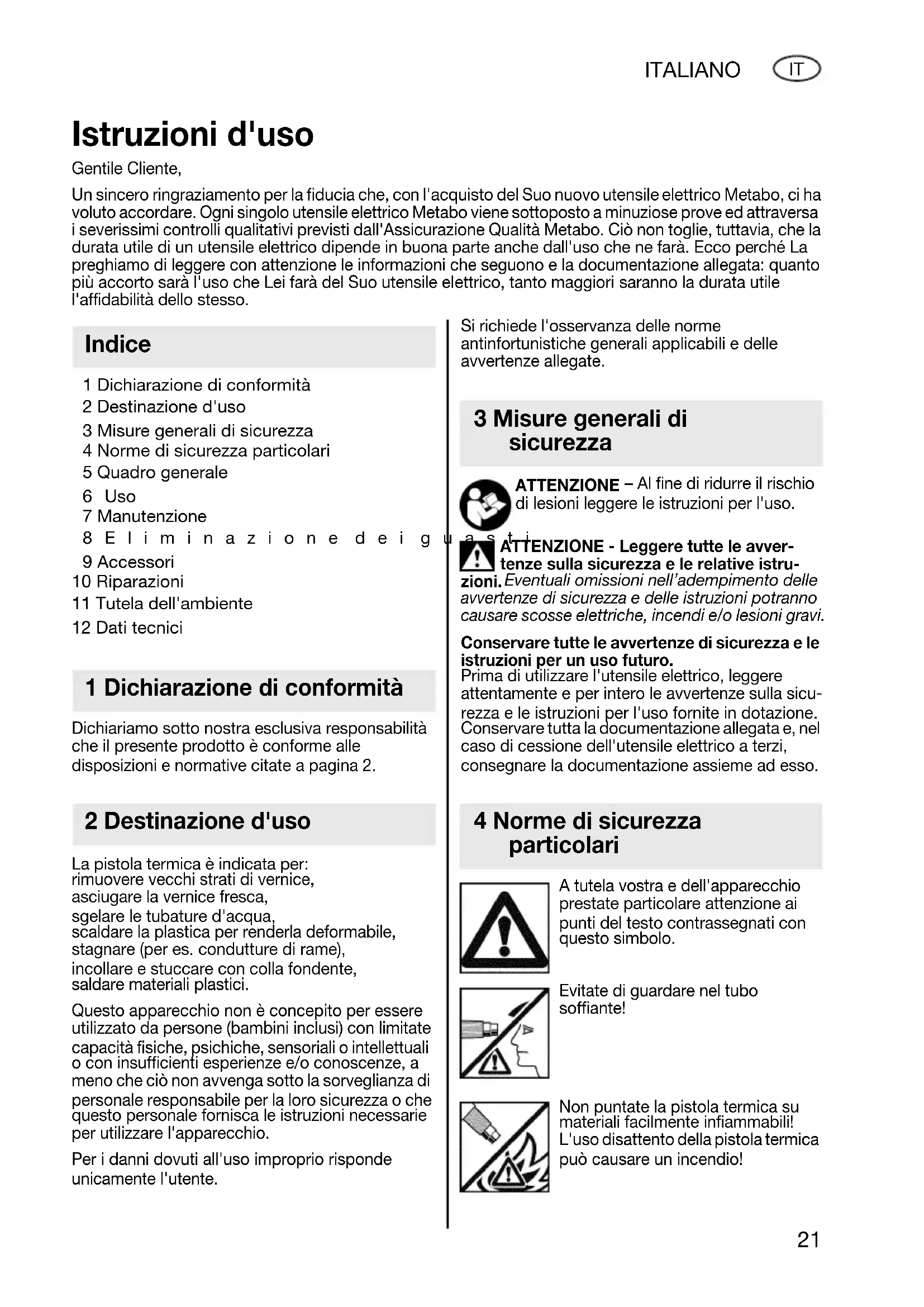

MANUALE UTENTE HE 2000 METABO

Un sincero ringraziamo per la fiducia che, con l'acquisto del Suo nuovo utensile elettrico Metabo, ci ha voluto accordare. Ogni singolo utensile elettrico Metabo viene sottoposto a minuziose prove ed attraversa i severissimi controli qualitativi previsti dall'Assicurazione Qualità Metabo. Ciò non toglie, tuttavia, che la durata utile di un utensile elettrico dipende in buona parteanche dall'uso che ne farà. Ecco perché La preghiamo di leggere con attenzione le informazioni che seguono e la documentazione allegata: quando più accerto sare l'uso che Lei farà del Suo utensile elettrico, tanto maggiori saranno la durata utile l'affidabilità dello stesso.

Indice

1 Dichiarazione di conformità
2 Destinazione d'uso
3 Misure generali di sicurezza
4 Norme di sicurezza particolari
5 Quadro generale
6 Uso
7 Manutenzione
8 Eliminazionedeig
9 Accessori
10 Riparazioni
11 Tutela dell'ambiente
12 Dati tecnici

1 Dichiarazione di conformità

Dichiariamo sotto nostra esclusiva responsabilità che il presente prodotto è conforme alle disposizioni e normative citate a pagina 2.

2 Destinazione d'uso

La pistola termica è indicata per: rimuovere vecchi strati di vernice, asciugare la vernice fresca, sgelare le tubature d'acqua, scaldare la plastica per renderla deformabile, stagnare (per es. condutture di rame), incollare e stuccare con colla fondente, saldare materiali plastici.

Questo apparecchio non è concepito per essere utilizzato da persona (bambini inclusi) con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsable per la loro sicurezza o che questo personale fornisce le istruzioni necessarie per utilizzato l'apparecchio.

Per i danni dovuti all'uso improprio risponde unicamente l'utente.

Si richiede l'osservanza delle norme antinfortunistiche generali applicabili e delle avventenze allegate.

3 Misure generali di sicurezza

ATTENZIONE - Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso.

ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istru

zioni. Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesions gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare l'utensile elettrico, leggere attendamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme adesso.

4 Norme di sicurezza particolari

A tutela vostra e dell'apparecchio prestate particolare attenzione ai punti del testo contrassegnati con questo symbolo.

Evitate di guardare nel tubo soffiante!

Non punctate la pistola termica su materiali lavoramente infiammabili! L'uso disattento della pistola termica cui po causare un incendio!

La pistola termica non va usata come asciugacapelli.

Fare sempre uso d'occhiali protettivi e guanti da lavoro!

Usate la massima prudenza durante l'impiego della pistola termica in prossimità di materiali infiammabili o gas esplosivi!

Evitate di dirigere la pistola termica su un solo punto!

Il calore potrebbe trasmettersi a materiali inflammabili esterni al campo visivo.

Utilizzate la pistola termica esclusivamente in locali ben aerati!

Evitate di aspirare i vapori sviluppati!

Non perdete d'occhio la pistola termica durante il suo funzionamento.

Terminato l'uso, posate la pistola termica sulla base d'appoggio e lasciatela raffreddare prima di riporla!

Pericolo di bruciature! Evitate il contatto con il tubo soffiante alla cora rovente.

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

5 Quadro generale

Vedi vagina 3.

1 (HE 2300 Control) Display temperatura (a cristalli liquidi)
2 Basi d'appoggio antiscivolo
3 Filtro dell'aria
4 (HE 2000, HE 2300 Control)
Interruttore (diviso in due)
La temperatura e la portata d'aria sono regolabili indipendente l'une dall'altra. (H 1600)
Interruttore a cursore per regolare la temperatura e la portata d'aria

6 Uso

Prima di avviare per la prima volta il vosto apparecchio, vi preghiamo di verificare che la tensione e la frequenza di rete riportate sulla targhetto coincidano con i dati della vostra rete.

Evitare il surriscaldamento:

• Non lavorare con filtri dell'aria intasati.
  Provedere ad una regolare pulizia dei filtri dell'aria.

• Non bloccare il tubo di scarico.

Mantenere una distanza minima di 4 cm dal pezzo in lavorazione e non indirizzare il getto d'aria verticalmente sul pezzo.

Funzionamento stazionario

Per il funzionamento stazionario, pogiare la pistola termica sulle basi d'appoggio antiscivolo (2).

H 1600

Con l'interruttore a cursore (4) potete attivare/ disattivare l'apparecchio e scegliere tra 3 livelli di soffiaggio e riscaldamento.

HE 2000, HE 2300 Control

Mediante l'interruttore diviso in due (4) è possibile regolare la temperatura e la portata d'aria indipendentemente l'une dall'altra.

Con l'interruttore a cursore (di colore nero) potrete attivare o disattivare l'apparecchio e scegliere tra 3 livelli di soffiaggio.

L'interruttore a cursore rosso permette di regolare la temperatura in modulazione continua.

L'elettronica svolge una funzione di controllo della temperatura e quindi di protezione della spirale di riscaldamento.

HE 2300 Control

Regolando la temperatura con l'interruttore a cursore rosso, la temperatura d'aria preselezionata potra essere rilevata sul display temperatura a cristalli liquidi (1).

Selezionata la temperatura, il display visualizzera, dopo 3 secondi, la temperatura dell'aria in uscita (indicazione della temperatura scaglionata di 10^ ).

Livello di soffiaggio I:

Stadio d'aria fredda. Per il raffreddamento rapido di un pezzo riscaldato in precedenza. Per il raffreddamento rapido dell'apparecchio (a lavoro ultimato).

Livello di sofiaggio II:

Primo stadio d'aria calda (a velocità ridotta).

Per il riscaldamento precauzionale di pezzi.

Quando viene riscaldata, l'aria si dilata (aumento del volume) determinando in tal modo una maggiore portata d'aria.

Livello di soffiaggio III:

Secondo stadio d'aria calda. Per portata d'aria massima.

7 Manutenzione

Pulire il filtro dell'aria

Sbloccare il filtro dell'aria (3) con un cacciavite piatto e sfilarlo dall'apparecchio. Quindi pulirlo usingo dell'acqua calda ed una spazzola. Lasciarlo asciugare bene e rimontarlo nell'apparecchio.

8 Eliminazione dei guasti

HE 2300 Control: L'accensione produce un breve abbassamento della tensione. In caso di condizioni di rete anomale, sussiste il rischio di compromettere altri appearecchi. Con impedenze di rete inferiori a 0,4 Ohm non si verificano anomalie.

9 Accessori

Utilizzare escludamente accessori Metabo originali.

Qualora sa necessario I'uso di accessori vi preghiamo di contattare il vosto rivenditore.

Per scegliere l'accessorio corretto, comunicate al rivenditore il tipo esatto di eletttroutensile in mystro possesso.

Per gli eventuali accessori vedere le figure a pagina 4.

A Ugello piatto长大o Per asciugare, asportare vecchi strati di vernice

B Ugello ad angolo Per eliminare vecchi strati di vernice dai telai delle finestre

C Ugello deflettore Per riscaldare tubi di plastica prima della deformazione o per calettare guaine termoretraibili

D Ugello a fessura stretta Per saldare a sovrapposizione fogli e teloni in PVC

E Ugello per tagliare Per eseguire tagli diritti e sagomati su espanso rigido (ad es. polistirolo)

F Ugello per saldature

G Ugello di riduzione (solo HE 2000, HE 2300 Control) Adatto per riscaldare un punto preciso (per es. punti di stagnatura o saldatura)

H Riflettore per saldatura Per eseguire saldature a smusso su particolari di plastica. I pezzi da saldare vengono pressati contro il riflettore fino a quando il materiale comincia a sciogliersi. Quindi vengono staccati e pressati insieme.

I Guaine termoretraibili Per il raggrinzamento di capicorda, matasse di cavi ecc. da riscaldare con l'ugello deflettore

J Nastri per saldatura in materiale plastico Per lavori di saldatura

K Set di raschietti

Il programma completo degli accessori si trovava su www.metabo.com oppure nel catalogo principale.

10 Riparazioni

Far riparare gli utensili elettrici Metabo unicamente da un riparatore autorizzato!

A scopo di riparazione, gli utensili elettrici di Metabo possono essere inviatiagli indirizzi riportati nell'elenco ricambi.

Nello spedire un utensile a scopo di ripara-zione, descrivre il guasto accertato.

11 Tutela dell'ambiente

Le confezioni Metabo sono riciclabili al 100% .

Gli elettROUTENSILI e relativi accessori dismessi contengono grande quantità di preziose materie prime e plastiche, anch'esse riciclabili.

Le presenti istruzioni d'uso sono stampate su carta sbiancata allazone cloro.

Solo per Paesi UE: Non gettare le apparecchiature elettriche tra i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applica-zione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottomosti ad unsystema di riciclo ecologico.

12 Dati tecnici

H 1600

Potenza = 1600W

Temperatura aria = Livello 1: 50^

Livello 2:350°C

Livello3:550°C

Portata aria = Livello 0: OFF

Livello 1:250 l/min

Livello 2:350 l/min

Livello 3:500 l/min

Indicazione = -

Temperatura

Peso 700

Livello di pressione = < 70 dB (A) acustica

Vibrazioni = < 2,5m / s^2

HE 2000

Potenza = 2000W

Temperatura aria = Livello 1: 50^

Livello 2:50-600°C

Livello3:50-600°C

Portata aria = Livello 0: OFF

Livello 1:250 l/min

Livello 2:270 l/min

Livello 3:500 l/min

Indicazione = -

Temperatura

Peso 750

Livello di pressione = < 70 dB (A)

acustica

Vibrazioni = < 2,5m / s^2

HE 2300 Control

Potenza = 2300W

Temperatura aria = Livello 1: 50^

Livello 2:50-650°C

Livello3:50-650°C

Portata aria = Livello 0: OFF

Livello 1:250 l/min

Livello 2:270 l/min

Livello 3:500 l/min

Indicazione = Display LCD

Temperatura

Peso 750

Livello di pressione = < 70 dB (A) acustica

Vibrazioni = < 2,5m / s^2

Ci riserviamo il diritto di apportare modifiche tecniche finalizzate al miglioramento del prodotto.

Valori rilevati secondo EN 60745. I suddetti dati tecnici sono condizionati delle tolleranzi (corrispondono ai rispetti standard validi).
