HE 2000 - Värmepistol METABO - Gratis bruksanvisning och manual

Produkttyp	Värmepistol
Märke	Metabo
Modell	HE 2000
Effekt (230 V)	2000 W
Effekt (120 V)	1500 W
Lufttemperatur - Nivå 1	50 °C
Lufttemperatur - Nivå 2	50 - 600 °C
Lufttemperatur - Nivå 3	50 - 600 °C
Luftflöde - Nivå 1	250 l/min
Luftflöde - Nivå 2	270 l/min
Luftflöde - Nivå 3	500 l/min
Temperaturindikering	Ingen display
Vikt	750 g
Ljudtrycksnivå	< 70 dB(A)
Vibrationer	< 2,5 m/s²
Huvudfunktioner	Målarborttagning, torkning, avfrostning, uppvärmning av plaster, svetsning, smältlimning
Underhåll och rengöring	Rengör luftfiltret med varmt vatten och en borste, låt det torka innan återmontering
Säkerhet	Titta inte in i munstycket, rikta inte mot brännbara material, använd i ventilerat utrymme, bär skyddsglasögon och handskar, lämna inte utan uppsikt
Reservdelar och reparerbarhet	Använd endast originaltillbehör från Metabo. Reparationer ska utföras av en kvalificerad elektriker
Allmän information	Stationär användning möjlig tack vare halkfria stödytor. Minsta avstånd på 4 cm från arbetsstycket.

Vanliga frågor - HE 2000 METABO

Hur ställer man in temperaturen på Metabo HE 2000?

Metabo HE 2000 har en tvådelad kontroll. Den svarta reglaget används för att starta/stänga av och välja en av tre fläktnivåer. Det röda reglaget används för kontinuerlig justering av lufttemperaturen (från 50°C till 600°C beroende på fläktnivå).

Vilka tillbehör finns till HE 2000?

Metabo erbjuder flera munstycken: bredstrålmunstycke för torkning och målarborttagning, reflektormunstycke för fönsterkarmar, spaltmunstycke för svetsning av PVC-folier, skärmunstycke för hårda skum, reduktionsmunstycke för punktuppvärmning, svetsspegel för stumsvetsning av plaster, och svetsstavar.

Hur rengör man luftfiltret på värmepistolen?

Lås upp luftfiltret (3) med en platt skruvmejsel, ta ut det, rengör det med varmt vatten och en borste, låt det sedan torka helt innan du sätter tillbaka det.

Kan jag använda HE 2000 som hårtork?

Nej, värmepistolen är inte avsedd för att torka hår. Den når mycket höga temperaturer (upp till 600°C) och innebär risk för brännskador eller brand.

Vilket avstånd ska jag hålla mellan munstycket och arbetsstycket?

Håll ett minsta avstånd på 4 cm mellan munstycket och arbetsstycket, och rikta inte luftströmmen vinkelrätt mot arbetsstycket.

Kan HE 2000 användas kontinuerligt?

Ja, men undvik att rikta den länge mot samma ställe för att inte sprida värme till brännbara material. Efter användning, placera den på de halkfria stödytorna och låt den svalna innan förvaring.

Vad gör jag om apparaten inte värmer?

Kontrollera att luftfiltret inte är blockerat, att nätspänningen överensstämmer med märkplåten och att temperaturinställningen är korrekt. Om problemet kvarstår, kontakta en kvalificerad elektriker.

Kan jag använda HE 2000 för avfrostning av rör?

Ja, det är en godkänd användning. Använd ett lämpligt munstycke och håll ett säkerhetsavstånd för att inte skada rören.

Hur förvarar jag värmepistolen efter användning?

Stäng av apparaten, placera den på stödytorna, vänta tills den svalnat helt, förvara den sedan på en torr och dammfri plats.

Är HE 2000 lämplig för stationär användning?

Ja, den kan användas i fast position: placera den på sina halkfria stödytor (2) för att hålla den stabil under arbetet.

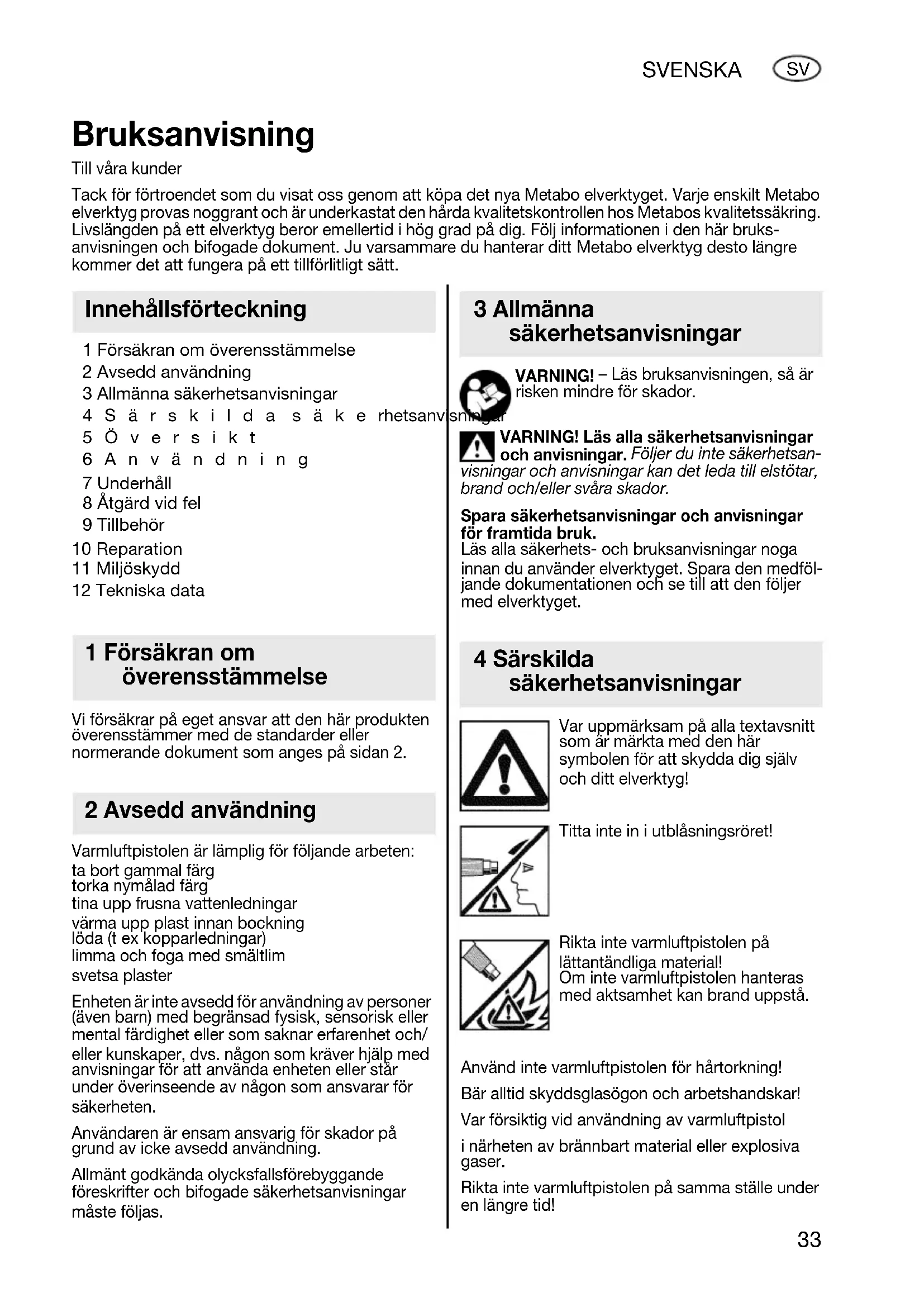

BRUKSANVISNING HE 2000 METABO

Tack for fortroendet som du visat oss genom att kopa det nya Metabo elverktyget. Varje enskilt Metabo elverktyg provas noggrant och ar underkastat den hards kvalitetskontrollen hos Metabos kvalitetssakring. Livslangden pa ett elverktyg beror emellertid i hog grad pa dig. Folj informationen i den har bruksanvisningen och bifogade dokument. Ju varsammare du hanterar ditt Metabo elverktygesto langrekommen det att fungera pa ett tillforlitigt satt.

Innehållsförteckning

1 Forsakran om overensstammelse
2 Avsedd användning
3 Allmanna sakerhetsanvisningar

4 Särskiildasäkerhetsanv

5Översikt

6 Användning

7 Underhäll
8 Atgard vid fel
9 Tillbehör
10 Reparation
11 Miljöskydd
12 Tekniska data

1 Forsakran om overensstammelse

Vi försakrar på eget ansvar att den har produiten overensstämmer med de standarder eller normerande dokument som anges på sidan 2.

2 Avsedd användning

tina upp frusna vattenledninger

värma upp plast innan bockning loda (tex kopparledninger)

limma och foga med smaltim svetsa plaster

Enheten ar inte avsedd for anvandning av personer (aiven barn) med begransad fysisk, sensorisk aller mental fardighet aller som saknar erfarenhet och/ller kunskaper, dvs. nagon som kraver hjalp med anvisingar for att anvanda enhancesen erler star under overinseende av nagon som ansvarar for sakerheten.

Användaren ar ensam ansvarig for skador på grund av icedd användning.

Allmänt godkända olycksfallsförebyggande foreskrifter och bifogade sakerhetsanvisningar måste följas.

3 Allmanna sakerhetsanvisningar

WARNING! - Läs bruksanvisningen, söä risken minde for skador.

VARNING! Läs alla sakerhetsanvisningar och anvisninger. Foljer du inte sakerhetsan

visningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Läs alla sakerhets- och bruksanvisningar noga innan du använder elverktyget. Spara den medfoljande dokumentationen och se till att den foljer med elverktyget.

4 Särskilda sakerhetsanvisningar

Var uppmärksam på alla textavsnitt som ar märkta med den har symbolism for att skydda dig själv och ditt elverktyg!

Titta inte in i utblåsningsröret!

Rikta inte varmluftpistolen på lättantändiga material!

Om inte varmluftpistolen hanteras med aktsamhet kan brand uppsta.

Använd inte varmluftpistolen für hörtorkning!

Bär alltid skyddsglasögon och arbetshandskar!

Var forsiktig vid användning av varmluftpistol

i narheten av brannbart material aller explosivagaser.

Rikta inte varmluftpistolen på samma ställe under en langre tid!

Värme kan Nä brännbart material som finns utom synhäll.

Använd varmluftpistolen endast iväl ventilerade utrymmen!

Andas inte in de angor som bildas!

Lämna inte varmluftpistolen utan uppsikt sä länge den ar i gäng.

Ställ varmluftpistolen på stallytan after användning och låt den svalna innan den ställs undan!

Risk for brännskada: vidrör inte det heta utblåsningsröret.

Häll barnen under uppsikt, sä att de inte leker med enheten.

5 Överversikt

Se sidan 3.

1 (HE-2300 control) LCD-temperaturindikator
2 Glidsakra stallytor
3 Luftfilter
4 (HE 2000, HE 2300 Control) Brytare (tvådelad) Lufttemperatur och luftgenomströmning kan ställas in oberöende av varandra. (H 1600) Skjutbrytare for att ställa in lufttemperatur och luftgenomströmning

6 An vändn i n

Innan start sca du jämföra nätspanning och nätfrekvens som stared på typskylten om de overensstämmer med ditt elnat.

Undvik overhettning: -Arbeta inte med igensatta luftfilter.

Rengör luftfiltret i god tid.
- Blockera inte utblåsningsröret. Häll ett minsta avständ på 4 cm till arbetsstychet och rikta inte luftstralen lodrätt mot arbetsstychet.

Stationär användning

Ställ varmluftpistolen på de glidsäkra stallytorna (2) vid stationär användning.

H 1600

Med skjutbrytaren (4) kan du satta på och stanga av apparaten och valja mellan 3 flakt- och varmelagen.

HE 2000, HE 2300 Control

Med den tvådelade brytaren (4) går det att ställa in lufttemperaturesen och luftgenomströmningen

oberoende av varandra. Med den svarta skjutbrytaren kan du satta på och stanga av apparaten och valja mellan 3 fläktlagen. Du kan stalla in lufttemperaturen steglost med det röda skjutreglaget.

Elektroniken ar avsedd for temperatur-oversvakning och skyddar varmespiralen.

HE 2300 Control

När lufttemperaturen ställs in med det röda skjutreglaget kan den Förinställda lufttemperaturen avlås as i LCD-temperaturindikatorn (1). Sedan temperaturen Förinställts visar displayen temperaturen på den utströmmande luften after 3 sekunder. (Den visas i 10^ steg.).

Flaktsteg I:

Kallblåsningssteg. För att snabbt kyla ned ett arbetsstycke som har värmt's upp. För att snabbt kyla ned apparaten (after att arbetet har avslutats).

Fläktstag II:

Första varmblåsningssteget (med reducerat varvtil). För att försiktigt värma arbetsstycken. Eftersom luften värms upp, tanjs den ut (större volym), vilket innebär större luftgenomflöde.

Flaktsteg III:

Andra varmblasningssteget. For maximal luftgenomflöde.

7 Wartung

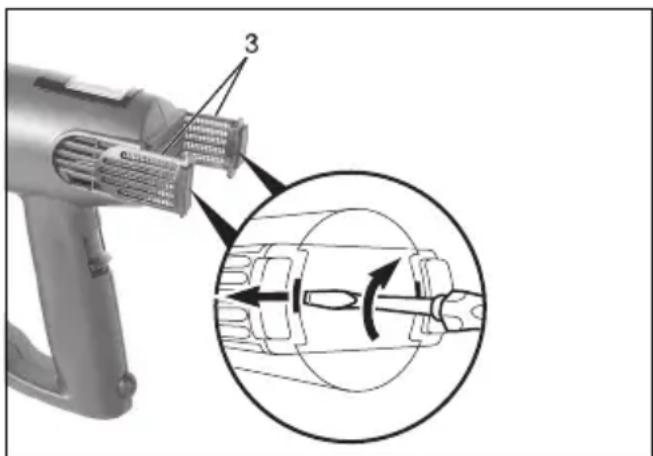

Rengora luftfilter

Lossa luftfiltret (3) med en sparskruvmejsel och dra ut det ur apparaten. Rengör det)darefter med varmt vatten och en borste.

Låt det torka ordentlich och sätt in det i apparaten.

8 Åtgärder vid fel

HE 2300 Control: När du slár på maskinen kan den ge korta spänningsfall. Om elanslutningen inte ar sa bra, kan det paverka andra maskiner. Om natimpedansen ar lagre an 0,4 bör det inte vara nagra problem.

9 Tillbehör

Använd endast originaltillbehör fran Metabo.

Vänd dig till din Återförsäljare när du behöver tillbehör.

Meddela aterforsäljaren ditt elverktygs exakta typ for ratt val av tillbehör.

Möjliga tillbehör, se fig. på sidan 4.

A Bredstrålemunstycke

Borttagning av gamm farg på fönsterkarmar

C Reflekterande munstycke

Uppvärnning av plaster innan bockning;

Krympning av tex krympslangar

D Bredslitsmunstycke

Overlapsvetsninq av presenninger

och folier av P

E Skärmunstystycke

Raka snitt och kurvsnitt i HARD skumplast

TEXfrigolit

F Svetsmunstycke

G Reducermunstycke (endast HE 2000, HE 2300 Control)

För koncentrerad uppvärnning

(t ex pa ldd- och svetsstallen)

H Svetsspegel

Stumsvetsning av plastdetaljer. De detaljer

som skasvetsas sammantrycks mot

svetsspegeltn tills materialets smaltpunkt

uppnas. Sedan tas de bort fran spegeln och trycks ihop.

Krympning av kabeländar, kabelknippen osv

genom uppvarmning med reflekterande

munstycke

J Plastsvetstråd

För svetsning

K Färgskrapningssats

Det kompletta tillbehörssortimentet hittar du pa www.metabo.com ell er i huvudkatalogen.

10 Reparation

Endast behörig elektriker fär utföra reparationer på elverktyg!

Metabo elverktyg som behöver repareras kan sändas in till de adrresser som anges i reservdelslistan.

Glöm inte att även ange felet när du skickar in ett verktyg for reparation.

11 Miljöskydd

Metabos forpackninger kan Återvinnas till 100%.

Uttjanta elverktyg innehaller stora mangder vardefulla rámaterial och plaster, som även kan tillforas en Återvinningsprocess.

Gäller bara EU-länder: Slang inte uttjänta elverktyg i hushållssoporna! Enligt EU-

direktiv 2002/96/EG om uttjanta el- och

elektronikprodukter damit enlgit harmoniserad nationell lag sca uttiänta elverktvg källsorteras

for miljövänlig Återvinning.

12 Tekniska data

H 1600

Effekt = 1600 W

Lufttemperatur = Lage 1: 50^

Lage 2: 350^

Lage 3:550°C

Luftgenomströmning = Lage 0: Från

Lage 1:250 l/min

Lage 2:350 l/min

Lage 3:500 l/min

Temperaturindikator = -

Vikt 700

Ljudtrycksnivå =<70dB(A)

Vibration = < 2,5m / s^2

HE 2000

Effekt = 2000 W

Lufttemperatur = Lage 1: 50^

Lage 2:50-600°C

Lage 3:50-600°C

Luftgenomströmning = Lage 0: Från

Lage 1:250 l/min

Lage 2: 270 l/min

Lage 3:500 l/min

Temperaturindikator = -

Vikt 750

Ljudtrycksnivå =<70dB(A)

Vibration = < 2.5 ~m / s

HE 2300 Control

Effekt = 2300 W

Lufttemperatur = Lage 1: 50 °C

Lage 2:50-650°C

Lage 3:50-650°C

Luftgenomströmning = Lage 0: Från

Lage 1:250 l/min

Lage 2: 270 l/min

Lage 3:500 l/min

Temperaturindikator = LCD-display

Vikt 750

Ljudtrycksniva = < 70 dB (A)

Vibration = < 2,5m / s

Med forbehall for andringar i enlighet med tekiska framsteg.

Mätvärden faststälda enligt EN 60745. Angivnatakniska data tar även hänsyn till toleranser (motsvarande respektive gällande standard).
