HE 2000 - Hőlégpisztoly METABO - Ingyenes használati útmutató

Terméktípus	Hőlégfúvó
Márka	Metabo
Modell	HE 2000
Teljesítmény (230 V)	2000 W
Teljesítmény (120 V)	1500 W
Levegő hőmérséklet - 1. szint	50 °C
Levegő hőmérséklet - 2. szint	50 - 600 °C
Levegő hőmérséklet - 3. szint	50 - 600 °C
Légáram - 1. szint	250 l/min
Légáram - 2. szint	270 l/min
Légáram - 3. szint	500 l/min
Hőmérséklet kijelzés	Nincs kijelző
Súly	750 g
Hangnyomásszint	< 70 dB(A)
Rezgések	< 2,5 m/s²
Fő funkciók	Festékeltávolítás, szárítás, jégmentesítés, műanyagok melegítése, hegesztés, hőre olvadó ragasztás
Karbantartás és tisztítás	Tisztítsa meg a levegőszűrőt forró vízzel és kefével, hagyja megszáradni, mielőtt visszaszereli.
Biztonság	Ne nézzen a fúvókába, ne irányítsa gyúlékony anyagokra, szellőztetett helyiségben használja, viseljen védőszemüveget és kesztyűt, ne hagyja felügyelet nélkül.
Pótalkatrészek és javíthatóság	Kizárólag eredeti Metabo tartozékokat használjon. A javításokat képzett villanyszerelőnek kell végeznie.
Általános információk	Helyhez kötött használat lehetséges a csúszásgátló támasztófelületeknek köszönhetően. Tartsa be a legalább 4 cm-es távolságot a munkadarabtól.

Gyakran ismételt kérdések - HE 2000 METABO

Hogyan állítsa be a hőmérsékletet a Metabo HE 2000 készüléken?

A Metabo HE 2000 két részből álló vezérléssel rendelkezik. A fekete csúszka be-/kikapcsolásra és a ventilátor három szintjének egyikének kiválasztására szolgál. A piros csúszka lehetővé teszi a levegő hőmérsékletének folyamatos beállítását (50°C-tól 600°C-ig a ventilátor szintjétől függően).

Milyen tartozékok érhetők el a HE 2000-hez?

A Metabo több fúvókát kínál: széles fúvóka szárításhoz és festékeltávolításhoz, visszaverő fúvóka ablakkeretekhez, résfúvóka PVC fóliák hegesztéséhez, vágófúvóka kemény habokhoz, csökkentő fúvóka pontszerű melegítéshez, hegesztőtükör műanyagok tompahegesztéséhez, és hegesztőpálcák.

Hogyan tisztítsa meg a hőlégfúvó levegőszűrőjét?

Oldja ki a levegőszűrőt (3) egy lapos csavarhúzóval, vegye ki, tisztítsa meg forró vízzel és kefével, majd várja meg, amíg tökéletesen megszárad, mielőtt visszahelyezi.

Használhatom a HE 2000-et hajszárítóként?

Nem, a hőlégfúvó nem hajszárításra készült. Nagyon magas hőmérsékletet ér el (akár 600°C-ot), és égési vagy tűzveszélyt jelent.

Mekkora távolságot kell tartanom a fúvóka és a melegítendő munkadarab között?

Tartsa be a legalább 4 cm-es távolságot a fúvóka és a munkadarab között, és ne irányítsa a légáramot függőlegesen a munkadarabra.

Használható-e folyamatosan a HE 2000?

Igen, de kerülje, hogy hosszú ideig ugyanarra a helyre irányítsa, nehogy a hőt gyúlékony anyagokra terjessze. Használat után helyezze a csúszásgátló támasztófelületekre, és hagyja kihűlni, mielőtt elteszi.

Mit tegyek, ha a készülék nem melegszik?

Ellenőrizze, hogy a levegőszűrő nem tömődött el, a hálózati feszültség megegyezik az adattáblán feltüntetettel, és a hőmérséklet-beállítás helyes. Ha a probléma továbbra is fennáll, forduljon képzett villanyszerelőhöz.

Használhatom a HE 2000-et csövek jégmentesítésére?

Igen, ez megengedett használat. Használjon megfelelő fúvókát, és tartsa be a biztonsági távolságot, hogy ne károsítsa a vezetékeket.

Hogyan tárolja a hőlégfúvót használat után?

Kapcsolja ki a készüléket, helyezze a támasztófelületeire, várja meg, amíg teljesen lehűl, majd tárolja száraz, pormentes helyen.

A HE 2000 alkalmas helyhez kötött használatra?

Igen, használható helyhez kötött módon: helyezze a csúszásgátló támasztófelületeire (2), hogy stabilan tartsa munka közben.

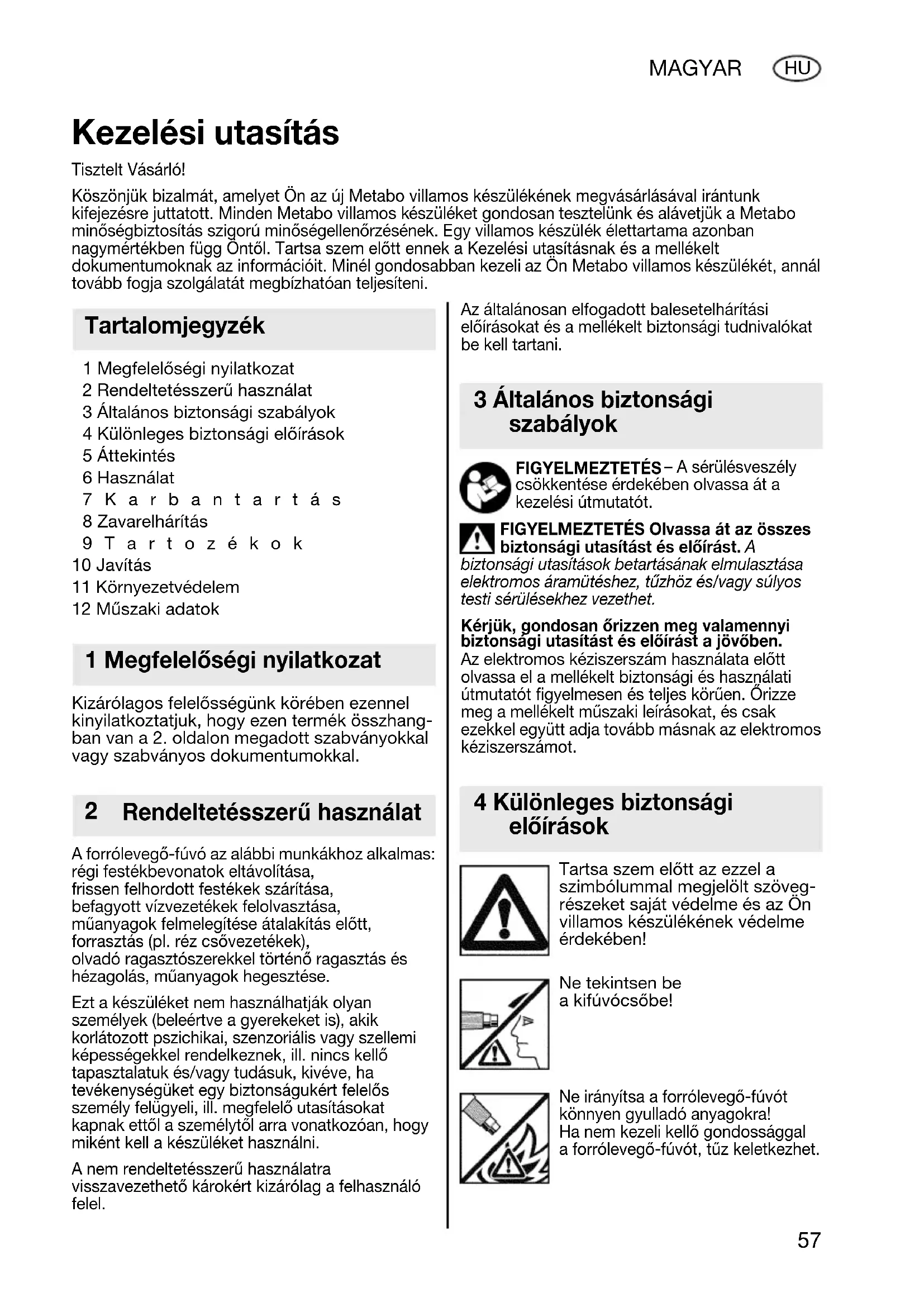

HASZNÁLATI ÚTMUTATÓ HE 2000 METABO

Koszönjuk bizalmát, amelyet Ön az uy Metabo villamos keszülékenek megvásárlásával irantunk kifejezesre juttatott. Minden Metabo villamos keszüléket gondosan tesztelänk és alavetjuk a Metabo minõségbiztosítas szigoru minõségellenörzsenek. Egy villamos keszülék élettartama azonban nagymörtékben fugg Öntöl. Tartsa szem elött ennek a Kezelésiutasíasnak és a mellekelt dokumentumoknak az informacióit. Minél gondosabban kezeli az Ön Metabo villamos keszülékét, annál tovább fogja szolgálatát megbizhatoan teljesiteni.

Tartalomjegyzék

1 Megfelelo'segi nyilatkozat
2 Rendeltetesszeru hasznalat
3 AltilanosBiztonsagi szabalyok
4 KülönlegesBiztonsági elóirások
5 Attekintés
6 Hasznalat
7 Karbantartás
8 Zavarelháritas
9 Tartozékok

10 Javitas
11 Kornyezetvedelem
12 Muszaki adatok

1 Megfelelośegi nyilatkozat

Kizarolagos felelossegunk koreben ezennel kinyilatkoztatjuk, hogy ezen termek osszhangban van a 2. oldalon megadott szabvanyokkal vagy szabványos dokumentumokkal.

2 Rendeltetesszeru hasznalat

A forrólevego-fuvo az alábbi munkákhoz alkalmas: régi festékebevonatok eltavolitasa, frissen felhordott festékek szárítasa, befagyott vizvezétékek felolvasztasa, muanyagok felmelegitése atalakītas elött, forrasztas (pl. rez csövezétékek), olvado ragasztószerekkeltorténō ragasztás es hézagolás, muanyagok hegesztése.

Ezt a keszüléket nem használatják oyan személyek (beleertve a gyerekeket is), akik korlatozott pszichikai, szenzioríalis vagy szellemi képességekkel rendelkeznek, ill. nincs kello tapasztalatuk és/vagy tudásuk, kiveve, ha tevékenségüket egyBiztonságukért felelos személy felügyeli, ill. megfeleloutasí—asokat kapnak ettol a személytolarra vonatkozoan, hogy mikent kell a keszüléket használni.

A nem rendeltetesszeru hasznalatra visszavezetheto krokert kizarolag a felhasznaló feel.

Az altalanosan elfogadott balesetelháritasi elóirásokat és a mellekelt biztonsági tudnivalókat be kell tartani.

3 Általános biztonságiszabályok

FIGYELMEZTETES - A sérulisveszély csökkentese érdekében olvassa à a kezelési utmutató.

FIGYELMEZTETÉs Olvassa át az összesBiztonsági utasítást és elöirást. A

biztonsagi utasitások betartásanak elmulasztáse elektrmos áramütéshez, tuzhöz és/vagy súlyostesti sérülësekhez gezethet.

Kérjuk, gondosan őrizzen meg valamennyiBiztonsagi utasítást és előirást a jovöben.

Az elektromos kéziszerszám használata el'tt olvassa el a mellekeltBiztonsagi es hasznalati utmutató figyelmesen es teljes körüen. Orizze meg a mellekelt muszaki leirasokat,ésCsak ezekkel együtt adja tovabb masnak az elektromos kéziszerszámot.

4 Különleges biztonsági előirások

Tartsa szem elott az ezzel a szimbólummal megjelölt szöveg részeket sajat védelme és az On villamos készülékének védelme érdekében!

Ne tekintsen be a kifuvocsobe!

Ne irányitsa a forrólevego-fuvot
könnyen gyullado anyagokra!
Ha nem kezeli kello gondossággal
a forrólevego-fuvot, tuz keletkezhet.

Ne használja a forrólevego-fuvót hajsárítársa!

Mindig hordjon védöszmüveget és munkakesztyút!

Legyen ovatos, ha gyulékony anyagok vagy robbanópés gazok kozelében használja a forróvego-fuvôt.

Ne irányitsa a forrólevego-fuvôt hosszabb idón át egy helyre!

A hó elérhet olyan éghetō anyagokat, amelyek látotávolságon kivül vannak.

A forrólevego-fuvot kizárolag jol szelloztetett helyisegekben használaj!

Ne lélegezbe a keletkezö gozket!

Ne hagyja felügyelet nélkül a forrólevego-fúvót, ameddig az üzemben van!

Hasznalat utan allitsa le a forrolevego-fuvot az alapfeluletekre es hagyja lehulni, mielott taroLná!

Megégés veszélye: ne érintse meg a forró kifuvócsövet.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

5 Áttekintés

Lásd. a 3. oldalt.

1 (HE 2300 Control) LCD-homérsékletkijelző (LCD = folyadékkristályos)
2 Csuszásgató alapfelületek
Levegőszőrő
3 (HE 2000, HE 2300 Control) Kapcsoló (kétrészes)
4 A levego-homerseklet es az atfolyo levegomennyiseg egymastol fuggetlenul allithato be.

(H 1600)

Tolókapcsoló a levego-homérseklet és az atfolyó levegomennyiség beallitására.

6 Használat

Uzembe helyezes elott hasonlitsa ossze, hogy a tipustablán megadott halózati feszültseg es halózati frekvencia megegyzik-e az On villamos halózatanak adataival.

A tulmelegedes elkeruléséhez:
- Ne dolgozzon eltömódott legszürovel.

A legszuro idejekoran tisztitsa meg.
- A kifujócsövet ne tömitse el. Tartson legalabb 4 cm-es távolságot a munkadarabétól, és emellett ne irányítsa a légsugarat merőlegesen a munkadarabra

Egy helyben történő uzemeltetés

Egy helyben történő üzemeltetes alkalmazásához állitsa le a forrólevegőfúvót a csúszásgató alapfelületekre (2).

H 1600

A tolókapcsolóval (4) lehet a keszüléket beés kikapcsolni és 3 fúvó- és fütófokozat böztott valasztani.

HE 2000, HE 2300 Control

A kétreszes kapcsolóval (4) a levegohömérseklet és az atfolyo levegomennyiség egymástól függetlenül allithato be. A fekete tolokapcsolóval lehet a keszüléket be- és sikapcsolni és 3 fuvofokozat között választani.

A piros tolószabályozóval a levego hòmér sékletét fokozat nélkūl tutjá beallitani.

Az elektronika a hómér séklet Ellenörzsésé és a hómegutas elleni védelemre szolgál.

HE 2300 Control

A levego-homersekletnek a piros tolokapcsoloval torten beallitasakor az elore beallitott levego-homerseklet az LCD-homersekletkijelzón (1) leolvashato.

Miután a homíser sékletet elore beallitotta, a kijelzo 3 masodperc utan a kilépo levego homíser sékletét jelzi ki. (10°C-os lépésekben kerül kijelzésre)

I. fulofokozat:

Hideglégfúvó fokozat. Egy előzőleg felmelegített
munkadarab gyorsabb lehütésére.

A keszülék gyorsabb lehütésère (a munkadarab befejezesét követően).

II. fuvofokozat:

Első melegvegoő-fúvó fokozat (csökkentett fordulatszámmal).

A munkadarab ovatos felmelegitesehez.

A levego felmelegitve kitagul terfogatnovekedees), ezaltnagyobb levegoatfolyas adodik.

III. fúvófokozat:

Második melegvego-fuvo fokozat. Maximális levegoátfolyashoz.

7 K a r b a n t a r

Levegúzúro tiszítása

Oldja meg a levegőszürö (3) reteszelését egy lapos
csavarhúzóval és húzza ki a készülékból. Majd
tiszítlsa meg meleg vizzel és kefével.
Jó szárítlsa meg és helyezze be a készülékbé.

8 Zavarelhárítás

HE 2300 Control: A bekapcsolasi folyamat rovid feszültsegcsökkenest okoz. Ez kedvezötlen halózati viszonyok eseten más;zészülékeket károsan befolyasolhat. 0,4 Ohmnál kisebb halózati impedancia eseten nem varható zavar.

9 T a r t o z é k o

Csak eredeti Metabo tartozekokat hasznaljon.

Ha tartozekokra van szuksége, kérjuk, forduljon az On kereskedjohez.

A megfelelo tartozek kivalasztasa erdekében adja meg kereskedojenek az On villamos keszuleke pontos típusát.

A lehetséges tartozékokat lásd a 4. oldalon lévo ábrán.

A Széles sugaru fuvóka szárítás, réqi festékbevonatok eltávolítasa

B Szukitett sugaru fuvoka regi festekbevonatok eltavolitasa ablakkeretekrol

C Reflektor-fuvoka muanyagok felmelegitese alakitas elott; zsugarod tomlok felzugaritasa

D Hézagfúvóka
PVC-ponyvák és foliák atfedéses
össhegesztése

E Vago fuvoka
egyenes es ives vagasok kemeny
habanyagokban (pl. styroporban)

F Hegesztó fuvóka

Redé fuvokak (csak HE 2000-hez, HE 2300 Control-hoz)
igen pontos hevitesekhez (pl. forrasztasi es hegesztési pontok)

H Hegesztő tukör műanyag-részek
tompahegesztéséhez.
Az összehegesztendő részeket a hegesztő
tukörhöz kell szorítani, amig az anyag el nem
éri az olvadáspointját.
Azután le kell húzni és össze kell nyomni.

I Zsugortömlök
kabelvégek, kabelpászmák stb.
összezsugorítása a reflektor-fúvokával történő
felmelegítés réven.

J Muanyag-hegesztó drót hegesztési munkákhoz

K Festék-lekaparó keszlet

A teljes tartozekprogramhoz lásd: www.metabo.com vagy a fokatalogust.

10 Javitás

Villamos keszülékeken javitásokatCsak villamos szakember végezhet!

A meghibásodott Metabo elektrmos szerszámot a pátalkárész-jegyzékben felsorolt címek egyikéle lehet beküldeni javítára.

Kérjuk, ha keszüléket kuld be javitásra, irja meg a megallapitott hibát.

11 Környezetvédelem

A Metabo-csomagolóanyagok 100%-ban ujrafeldolgozásra alkalmasak.

Az elhasznalódt villamos keszülékek és tartozékaik nagy mennyiségben tartalmaznak értékes nyers- és muanyagokat, amelyek ugyancsak ürahasznositás eljárásba adhatok.

Ez a Kezelésiutasitas klormentesen fehéritett papirra van nyomtatva.

Csak EU-tagországok esetében: elektromos keszisserszámot soha ne dobjon háztartási hulladék böze! Az elektromos és elektronikus berendezések hulladékairól szólo 2002/96/EK irányelv és annak nemzeti jogi átvetele értelmében a használt elektromos keszisserszámokat szelektiven kel gyüjteni és lehetőve kell tenni azok környezetakíme ürahasznositását.

12 Mûszaki adatok

H 1600

Teljesitmény = 1600 W

Levego- = fokozat 1: 50^

hómér séklet fokozat 2:350°C

fokozat 3:550°C

Átfolyó = fokozat 0: ki

levegömennyiség fokozat 1:250 l/min

fokozat 2:350 l/min

fokozat 3:500 l/min

Hómér séklet-kijelző = -

Suly 700

Hangnyomaszint

Rezgés = < 2,5 m/s

HE 2000

Teljesitmény = 2000W

Levego- = fokozat 1: 50^

hómér séklet fokozat 2:50-600°C

fokozat 3:50-600°C

Átfolyó = fokozat 0: ki

levegömennyiség fokozat 1:250 l/min

fokozat 2:270 l/min

fokozat 3:500 l/min

Hömérseklet-kijelzö = -

Suly 750

Hangnyomaszint

Rezgés = < 2,5 m/s

HE 2300

Teljesitmény = 2300W

Levego- = fokozat 1: 50^ C

hömérseklet fokozat 2:50-650°C

fokozat 3:50-650°C

Átfolyó = fokozat 0: ki

levegömennyiség fokozat 1:250 l/min

fokozat 2:270 l/min

fokozat 3:500 l/min

Hömér séklet-kijelzö = LCD-kijelzö

Suly 750

Hangnyomaszint

Rezgés = < 2,5 m/s

A muszaki fejlódest szolgálo valtoztatások jogát fenntartjuk magunknak.

A mérési eredményeket az EN 60745 szabvány szerint hatá Roztuk meg.

A fenti adatoknak turese van (lásd a mindenkör érvényes szabványt).
