BEDIENUNGSANLEITUNG HE 2000 METABO

H 1600 HE 2000 HE 2300 Control 170 24 6120 - 0409 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 1 Dienstag, 16. Juni 2009 11:40 112 EN 60335, 2006/95/EG, 2004/108/EG Erhard Krauß, Geschäftsführung © 2009 Metabowerke GmbH, 72622 Nürtingen, Germany 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 2 Dienstag, 16. Juni 2009 11:40 113

HE 2300 Control HE 2000 H 1600 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 3 Dienstag, 16. Juni 2009 11:40 114 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 4 Dienstag, 16. Juni 2009 11:40 11DEUTSCH

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5Überblick 6 Benutzung 7 Wartung 8 Störungsbeseitigung 9Zubehör 10 Reparatur 11 Umweltschutz 12 Technische Daten Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen oder normativen Dokumenten übereinstimmt. Das Heißluftgebläse ist für folgende Arbeiten geeignet: Entfernen alter Farbanstriche, Trocknen frisch aufgetragener Farbe, Auftauen gefrorener Wasserleitungen, Erwärmen von Kunststoffen vor dem Verformen, Löten (z.B. von Kupferleitungen), Kleben und Verfugen mit Schmelzklebstoffen, Schweißen von Kunststoffen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Lesen Sie vor der Benutzung des Elektro- werkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! Schauen Sie nicht in das Ausblasrohr! Richten Sie das Heißluftgebläse nicht auf leicht entflammbare Materialien! Wenn mit dem Heißluftgebläse nicht sorgsam umgegangen wird, kann ein Brand entstehen. Gebrauchsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektro- werkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, um so länger wird es zuverlässig seinen Dienst erfüllen. Inhalt 1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4Spezielle Sicherheitshinweise 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 5 Dienstag, 16. Juni 2009 11:40 116 DEUTSCH

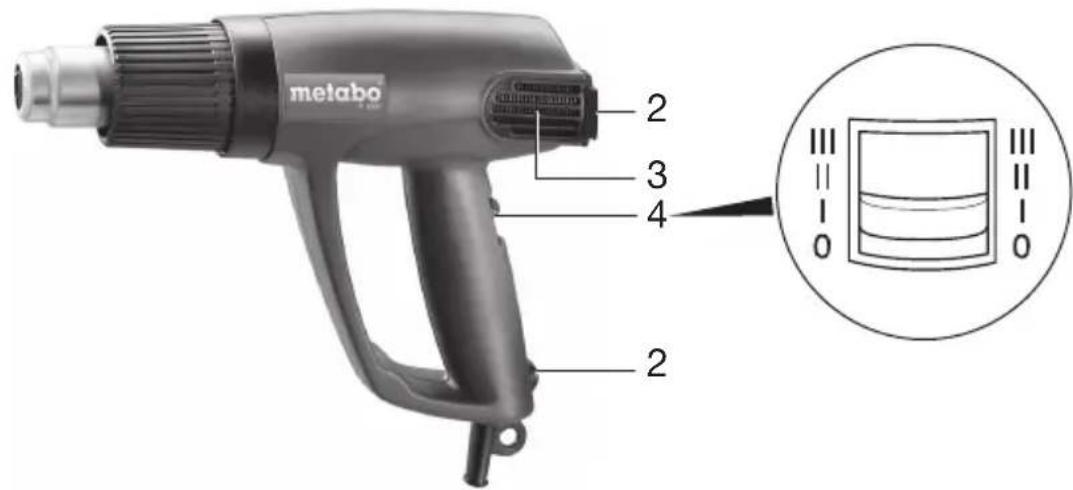

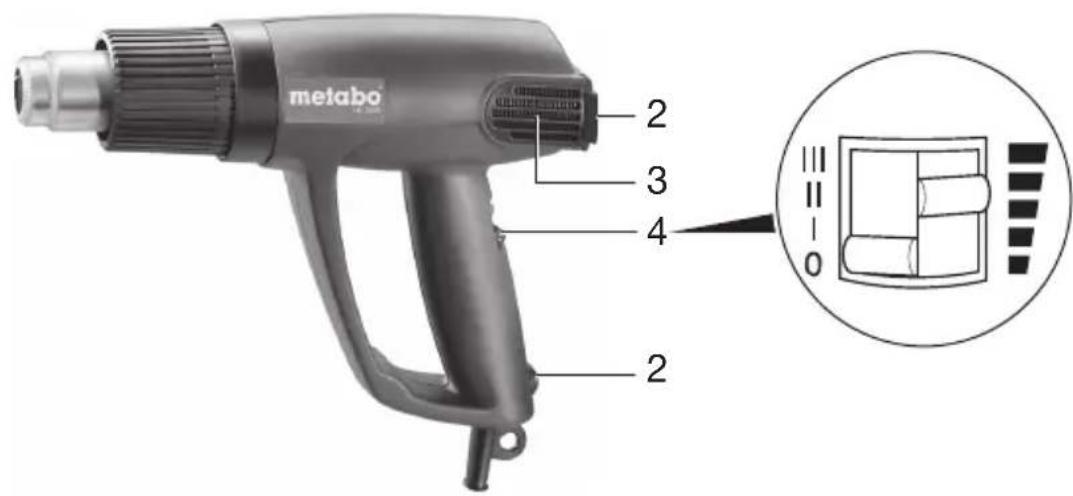

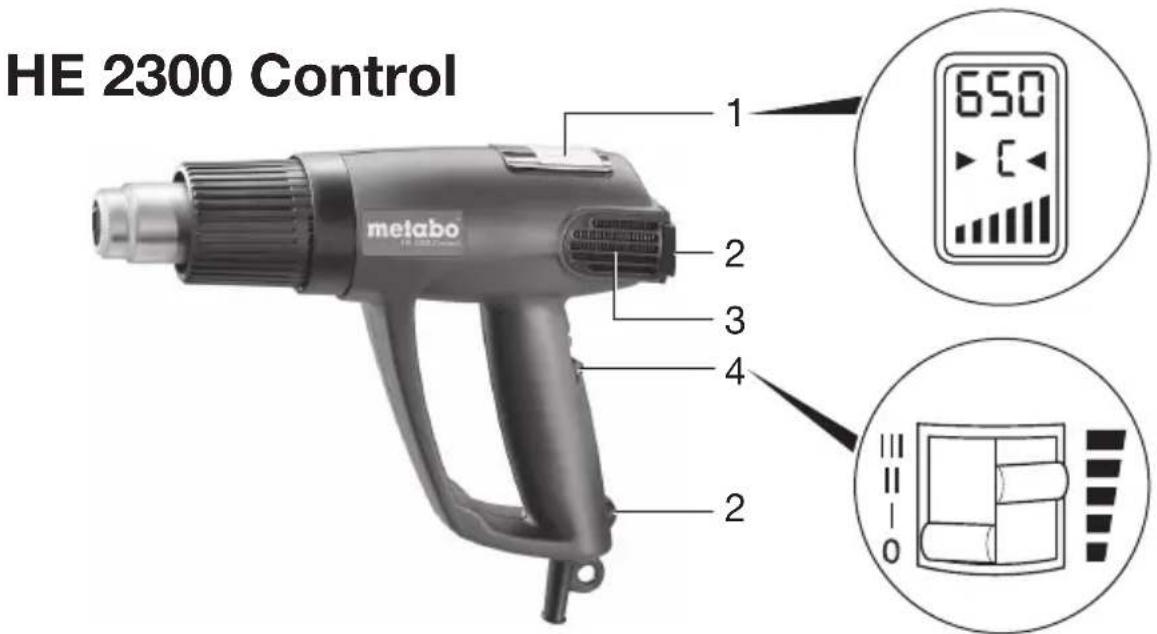

Verwenden Sie das Heißluftgebläse nicht zum Haaretrocknen! Tragen Sie stets Schutzbrille und Arbeitshandschuhe! Vorsicht bei Gebrauch des Heißluftgebläses in der Nähe brennbarer Materialien oder explosiver Gase. Richten Sie das Heißluftgebläse nicht längere Zeit auf eine Stelle! Wärme kann zu brennbaren Materialien gelangen, die sich außer Sichtweite befinden. Benutzen Sie das Heißluftgebläse nur in gut belüfteten Räumen! Atmen Sie entstehende Dämpfe nicht ein! Lassen Sie das Heißluftgebläse nicht unbeaufsichtigt, solange es in Betrieb ist. Stellen Sie das Heißluftgebläse nach Gebrauch auf den Standflächen ab und lassen Sie es abkühlen, ehe es aufbewahrt wird! Verbrennungsgefahr: Berühren Sie nicht das heiße Ausblasrohr. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Siehe Seite 3. 1 (HE 2300 Control) LCD-Temperaturanzeige 2 Rutschfeste Standflächen 3 Luftfilter 4 (HE 2000, HE 2300 Control) Schalter (zweigeteilt) Lufttemperatur und Luftdurchfluss können unabhängig voneinander eingestellt werden. (H 1600) Schiebeschalter zur Einstellung von Lufttemperatur und Luftdurchfluss Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Überhitzung vermeiden: - Nicht mit verstopften Luftfiltern arbeiten. Luftfilter rechtzeitig reinigen. - Ausblasrohr nicht blockieren. Einen Mindestabstand von 4 cm zum Werkstück einhalten und dabei den Luftstrahl nicht senkrecht auf das Werkstück richten. Standbetrieb Zur Verwendung im Standbetrieb das Heißluft- gebläse auf den rutschfesten Standflächen (2) abstellen. H 1600 Mit dem Schiebeschalter (4) können Sie das Gerät ein- und ausschalten und zwischen 3 Gebläse- und Heizstufen wählen. HE 2000, HE 2300 Control Mit dem zweigeteilten Schalter (4) lassen sich die Lufttemperatur und der Luftdurchfluss unabhängig voneinander einstellen. Mit dem schwarzen Schiebeschalter können Sie das Gerät ein- und ausschalten und zwischen 3 Gebläsestufen wählen. Mit dem roten Schieberegler können Sie die Lufttemperatur stufenlos einstellen. Die Elektronik dient zur Temperaturüberwachung und somit zum Schutz der Heizspirale. HE 2300 Control Beim Einstellen der Lufttemperatur mit dem roten Schieberegler kann die vorgewählte Luft- temperatur in der LCD-Temperaturanzeige (1) abgelesen werden. Nachdem die Temperatur vorgewählt wurde, zeigt die Anzeige nach 3 Sekunden die Temperatur der austretenden Luft- an. (Sie wird in 10 °C Schritten angezeigt).

Gebläsestufe I: Kaltblasstufe. Zum schnelleren Abkühlen eines zuvor erwärmten Werkstücks. Zum schnelleren Abkühlen des Gerätes (nach Beendigung der Arbeit). Gebläsestufe II: Erste Warmblasstufe (mit reduzierter Drehzahl). Zum vorsichtigen Erwärmen von Werkstücken. Durch die Erwärmung der Luft dehnt sie sich aus (Volumenvergrößerung) wodurch sich ein größerer Luftdurchfluss ergibt. Gebläsestufe III: Zweite Warmblasstufe. Für maximalen Luftdurchfluss.

5 Überblick 6 Benutzung 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 6 Dienstag, 16. Juni 2009 11:40 11DEUTSCH

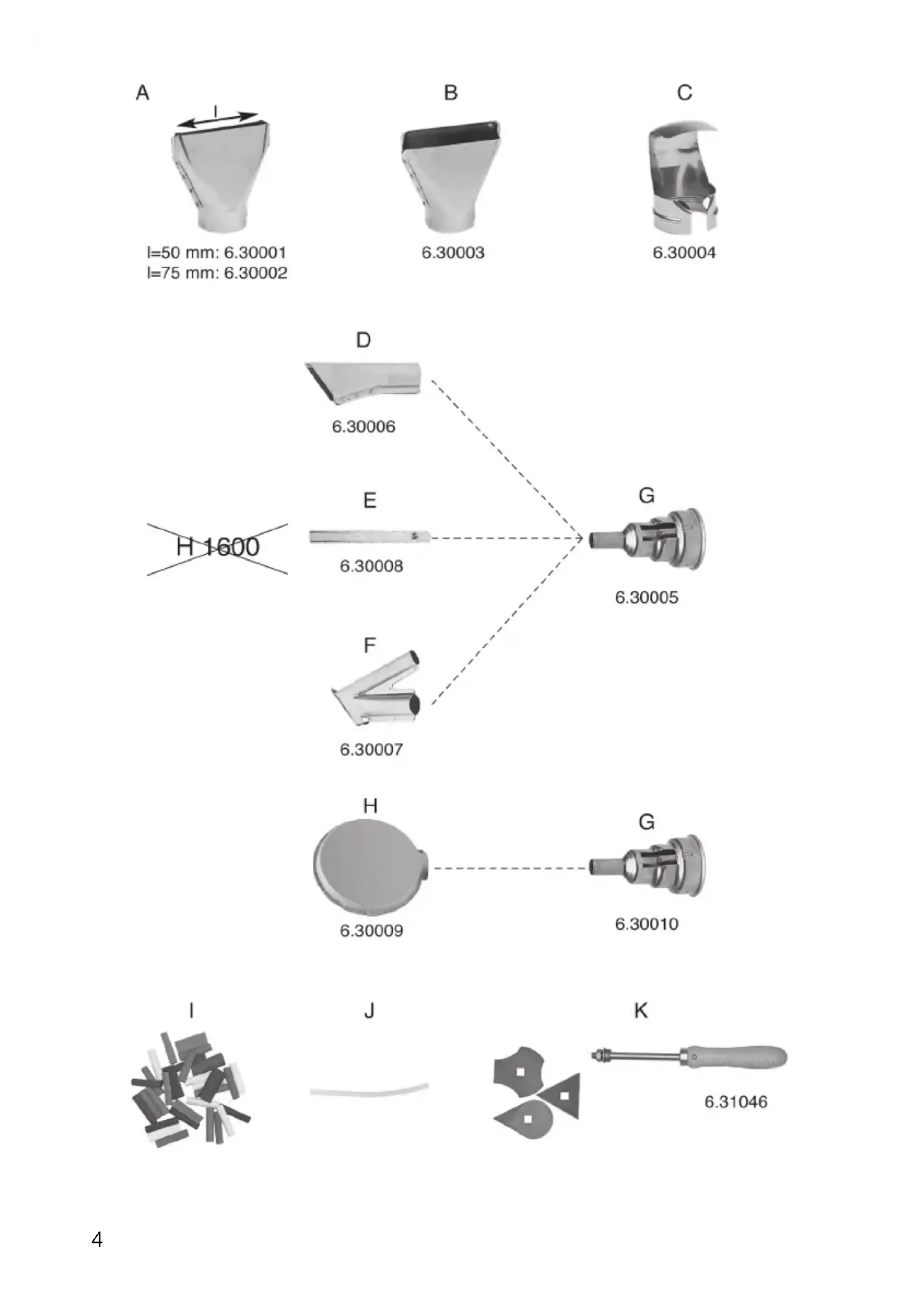

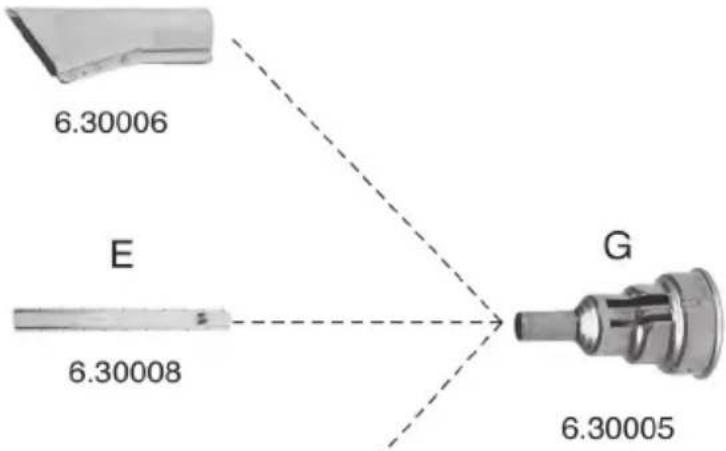

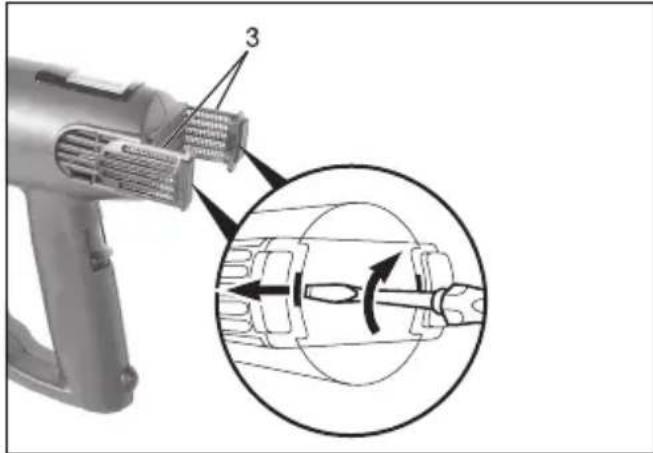

Luftfilter reinigen Luftfilter (3) mit flachem Schraubendreher entriegeln und aus dem Gerät herausziehen. Anschließend mit warmem Wasser und einer Bürste reinigen. Gut trocknen lassen und in das Gerät einsetzen. HE 2300 Control: Einschaltvorgänge erzeugen kurzzeitige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,4 Ohm sind keine Störungen zu erwarten. Verwenden Sie nur original Metabo Zubehör. Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler. Zur Auswahl des richtigen Zubehörs teilen Sie dem Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit. Mögliches Zubehör siehe Abbildungen auf Seite 4. A Breitstrahldüse Trocknen, Entfernen alter Farbanstriche B Abstrahldüse Entfernen alter Farbanstriche an Fensterrahmen C Reflektordüse Erwärmen von Kunststoffen vor dem Verformen; Aufschrumpfen von Schrumpfschläuchen D Schlitzdüse Überlapp-Verschweißen von PVC-Planen und Folien E Schneiddüse gerade und geschweifte Schnitte in Hartschäumen (z. B. Styropor) F Schweißdüse G Reduzierdüse (nur HE 2000, HE 2300 Control) zum punktgenauen Erhitzen (z. B. von Löt- und Schweißstellen) H Schweißspiegel Stumpfschweißen von Kunststoff-teilen Die zu verschweißenden Teile werden an den Schweißspiegel gedrückt, bis das Material den Schmelzpunkt erreicht. Dann werden sie abgezogen und zusammengedrückt. I Schrumpfschläuche Einschrumpfen von Kabelenden, Kabelsträngen usw. durch Erwärmen mit der Reflektordüse J Kunststoffschweißdraht für Schweißarbeiten K Farbschaber-Set Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden. Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler. Metaboverpackungen sind 100% recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt und einer umwelt- gerechten Wiederverwertung zugeführt werden. 7 Wartung 8 Störungsbeseitigung 9Zubehör 10 Reparatur 11 Umweltschutz 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 7 Dienstag, 16. Juni 2009 11:40 118 DEUTSCH

H 1600 Leistung = 1600 W Lufttemperatur = Stufe 1: 50 °C Stufe 2: 350 °C Stufe 3: 550 °C Luftdurchfluss = Stufe 0: Aus Stufe 1: 250 l/min Stufe 2: 350 l/min Stufe 3: 500 l/min Temperaturanzeige = - Gewicht = 700 g Schalldruckpegel = < 70 dB (A) Vibration = < 2,5 m/s

HE 2000 Leistung = 2000 W Lufttemperatur = Stufe 1: 50 °C Stufe 2: 50-600 °C Stufe 3: 50-600 °C Luftdurchfluss = Stufe 0: Aus Stufe 1: 250 l/min Stufe 2: 270 l/min Stufe 3: 500 l/min Temperaturanzeige = - Gewicht = 750 g Schalldruckpegel = < 70 dB (A) Vibration = < 2,5 m/s

HE 2300 Control Leistung = 2300 W Lufttemperatur = Stufe 1: 50 °C Stufe 2: 50-650 °C Stufe 3: 50-650 °C Luftdurchfluss = Stufe 0: Aus Stufe 1: 250 l/min Stufe 2: 270 l/min Stufe 3: 500 l/min Temperaturanzeige = LCD-Anzeige Gewicht = 750 g Schalldruckpegel = < 70 dB (A) Vibration = < 2,5 m/s

Änderungen im Sinne des technischen Fortschritts vorbehalten. Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). 12 Technische Daten 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 8 Dienstag, 16. Juni 2009 11:40 11ENGLISCH

5Overview 6 Operation 17024612_0409 HE 2300 HE 2000 H 1600.book Seite 10 Dienstag, 16. Juni 2009 11:40 11ENGLISCH
