GEBRUIKSAANWIJZING BS 75 FESTOOL

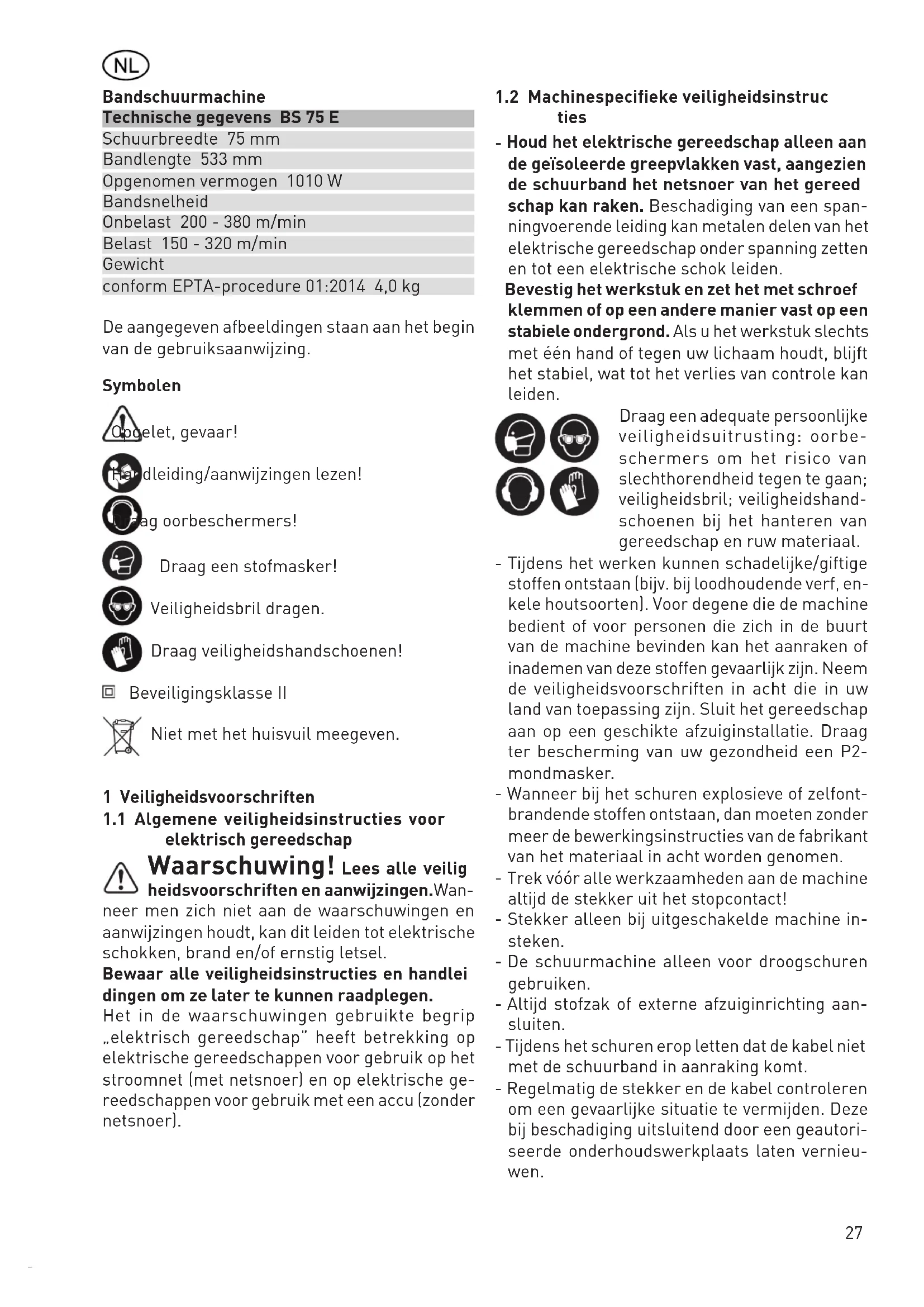

Originele gebruiksaanwijzing - Bandschuurmachine 27

Originalbruksanvisning - Bandslipmaskin 31

nl EG-conformiteitsverklaring. Wij verklaren op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen of normatieve documenten:

Opgenomen vermogen 1010 W

Bandsnelheid

Onbelast 200 - 380 m/min

Belast 150 - 320 m/min

Gewicht

De aangegeven afbeeldingen staan aan het begin van de gebruiksaanwijzing.

Symbolen

elet, gevaar!

dleiding/aanwijzingen lezen!

ag oorbeschermers!

Draag een stofmasker!

Veiligheidsbril dragen.

Draag veiligheidshandschoenen!

Beveiligingsklasse II

Niet met het huisvuil meegeven.

1 Veiligheidsvoorschriften

1.1 Algemene veiligheidsinstructies voor elektrisch gereedschap

Waarschuwing! Lees alle veilig heidsvoorschriften en aanwijzingen.Wan-

neer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handlei dingen om ze later te kunnen raadplegen.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1.2 Machinespecifieke veiligheidsinstruc ties

- Houd het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast, aangezien de schuurband het netsnoer van het gereedschap kan raken. Beschadiging van een spanningvoerende leiding kan metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.

Bevestig het werkstuk en zet het met schroef klemmen of op een andere manier vast op een stabiele ondergrond. Als u het werkstuk slechts met één hand of tegen uw lichaam houdt, blijft het stabiel, wat tot het verlies van controle kan leiden.

Draag een adequate persoonlijke veiligheidsuitrusting: oorbeschermers om het risico van slechthorendheid tegen te gaan; veiligheidsbril; veiligheidshandschoenen bij het hanteren van gereedschap en ruw materiaal.

• Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf, enkele houtsoorten). Voor degene die de machine bedient of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereedschap aan op een geschikte afzuiginstallatie. Draag ter bescherming van uw gezondheid een P2-mondmasker.
• Wanneer bij het schuren explosieve of zelfont-brandende stoffen ontstaan, dan moeten zonder meer de bewerkingsinstructies van de fabrikant van het materiaal in acht worden genomen.
• Trek vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!
• Stekker alleen bij uitgeschakelde machine insteken.
• De schuurmachine alleen voor droogschuren gebruiken.
• Altijd stofzak of externe afzuiginrichting aansluiten.
• Tijdens het schuren erop letten dat de kabel niet met de schuurband in aanraking komt.
• Regelmatig de stekker en de kabel controleren om een gevaarlijke situatie te vermijden. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen.

- Gebruik geen versleten, ingescheurde of sterk dichtgelopen schuurbanden.

1.3 Emissiewaarden

De volgens EN 62841 (zie EG-conformiteitsverklaring) bepaalde geluidswaarden bedragen gewoonlijk:

BS 75 E

Geluidsdrukniveau	L_PA = 88 dB(A)
Geluidsvermogenniveau	L_WA = 99 dB(A)
Onzekerheid K = 3 dB

oorbeschermers!

Trillingsemissiewaarde ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841 (zie conformiteitsverklaring):

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te maken
• en gelden voor de belangrijkste toepassingen van het persluchtgereedschap.

VOORZICHTIG

De geluidsemissies kunnen afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, welk soort werkstuk wordt bewerkt tijdens het werkelijke gebruik van het gereedschap van de specificaties afwijken.

Veiligheidsmaatregelen ter bescherming

van de bediener vastleggen die baseren op een beoordeling van de belasting tijdens de feitelijke gebruiksomstandigheden. (Hierbij moet rekening gehouden worden met de bedrijfscyclus, bijvoorbeeld tijden waarop het elektrische gereedschap uitgeschakeld is en dergelijke waarbij het weliswaar ingeschakeld is, maar zonder belasting loopt.)

2 Gebruik volgens de voorschriften

Universeel bruikbare schuurmachine voor het schuren van houtmaterialen, kunststof en bouw-materialen; met gebruikmaking van passende schuurbanden grof- en fijnschuren van vlakken, randen, plinten en sponningen; met het type BS 75 E - Set oppervlakken van hoogwaardige werkstukken zoals fineerbladen e.d. worden geschuurd.

Er mag geen metaal en asbesthoudend materiaal worden bewerkt. Metalen kunnen bij het bewerken rondvliegende vonken veroorzaken en risico van brandgevaar verhogen.

Het gebied van de gebruiks- en toepassings-mogelijkheden wordt door het vermelde toebehoren nog omvangrijker.

Allgemeen erkende voorschriften ter voorkoming van ongevallen en de bijgevoegde »Veiligheidsadviezen« voor het werken met elektrische gereedschappen, moeten nageleefd worden.

Eigenmachtige veranderingen alsmede montage van vreemd toebehoren aan de machine sluiten aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.

Voor schade en ongevallen ten gevolge van niet-reglementair gebruik is uitsluitend de gebruiker aansprakelijk!

3 Netaansluiting

De netspanning dient overeen te komen met de spanning op de kenplaat!

Beveiliging bij 230 V: 16 A traag of overeenkomstige leidingsbeveiliging.

De aanluiting is ook mogelijk op een stopcontact zonder randaarde door de dubbele isolatie (Klasse II).

Gebruik alleen een verlengingskabel van max. 20 meter met diameter 3 x 1,5 mm ^2 (max. 50 meter 3 x 2,5 mm ^2 ) in uitgerolde toestand. Gebruik in de open lucht alleen daarvoor goedgekeurde verlengkabel.

4 Elektronische aanpassing van de band snelheid bij type BS 75 E

De besturings-elektronika maakt een traploze toepassing van de bandsnelheid mogelijk.

Instelling instelwiel B	Bandsnelheid (onbe last)
1 200 m/min
2 240 m/min
3 300 m/min
4 340 m/min
5 360 m/min
6 380 m/min

Aangezien tal van factoren doorslaggevend zijn, zoals bijvoorbeeld oppervlak en aard van het werkstuk, fabrikaat en korrel van de schuurband, de vaardigheid waarmee de machine wordt

bediend, dient-alvorens met het schuren wordt begonnenaan de hand van proeven de optimale bandsnelheid te worden bepaald. De in de tabel aangegeven waarden zijn enkel en alleen advieswaarden.

Werk Instelling in stelwie		Korrel
Massief hout 4 - 6 100
Fineer	3 - 4 120
Spaanplaa 5 - 6 100
Kunststof 1 - 4 100
Staal 2 - 4 80
Lak verwijderen 1 - 3	24

Het bandsnelheid kan tijdens het schuren traploos worden veranderd tot de maximale waarde; daartoe dient het instelwiel [2 1]. Hierbij dient rekening te worden gehouden met het feit, dat de machine bij een laag toerental een geringer rendement oplevert.

Om overbelasting van de machine te voor-komen, moet bij een sterk dalend bandsnelheid onder het schuren het snelheid worden opgevoerd door aan het instelwiel te draaien.

5 Gebruik van de machine

De machine vóór het inschakelen optillen. Met de blokkeerknop [1 2] kan men de schakelaar [1 3] in de AAN-stand vastzetten.

Alvorens met schuren te beginnen, dient men na te gaan, of de schuurband goed loopt.

Indien noodzakelijk de schuurband met behulp van de afstelknop [1 4] zó instellen, dat deze tegen de buitenkant van het schuurvlak annsluit. De machine met beide handen rechtstandig op het te bewerken oppervlak zetten.

Om bij het schuren een goede oppervlakte-kwaliteit te verkrijgen, geeft het eigengewicht voldoende schuurdruk.

De naar buiten stromende koellucht kan aan de hand van de luchtklep [1 1] in de meest gunstige richting worden afgevoerd.

5.1 Werkzaamheden met het schuurraam bij type BS 75 E Set

Machine door middel van kartelschroef [2 4] zó instellen, dat de schuurband niet schuurt als de machine op het te bewerken oppervlak wordt geplaatst.

Om dit schuren op het schuurvlak te verkrijgen wordt de kartelschroef in de richting van het plus- teken gedraaid, tot de schuurband gaat werken. Afhankelijk van de af te schuren laag blijft men aan de kartelschroef draaien (1 omdraaiing komt overeen met een hoogteafstelling van 0,4 mm). Als het schuren wordt onderbroken of beeindigd, wordt de machine d.m.v. excenterhefboom uit de werkstand [2 3] in de ruststand [2 2] omhooggehaald.

Als daarna de excenterhefboom weer in de werkstand wordt teruggebracht, komt opnieuw de vooraf ingestelde afschuurhoeveelheid tot stand.

5.2 Verwijderen van het schuurraam

De kartelschroef [2 4] omlaag drukken tot het gewricht [2 5] uit de veervastzetting springt en de machine naar achteren er uit getild kan worden.

De machine en het schuurframe zijn reeds in de fabriek op een optimale nauwkeu- righeid afgesteld door overeenkomstige regeling van de geleidesteunen. Daarom mogen deze geleidesteunen niet worden verwijderd.

5.3 Montage van het schuurraam

Men dient er op te letten, dat de aan het schuurraam bevestigde geleidenokken [2-6, 2-8] in de geleidegroeven van de geleide-steunen voor en achter [2-7, 2-9] grijpen; machine langs de geleidegroeven naar beneden bewegen tot het gewricht [2 5] klikt.

5.4 Vervanging van de schuurband

Hefboom [3 5] naar voren trekken; de schuurband is dan ontspannen en kan worden verwijderd.

Let er bij het plaatsen van de schuurband op dat de looprichting ervan (gewoonlijk aangegeven met een pijl aan de binnenkant) overeenkomt met de looprichting van de machine [3 4].

Schuurband met behulp van de hefboom weer spannen en instellen, terwijl de machine draait.

5.5 Stofafzuiging

Bij het schaven veroorzaakt stof kan schadelijk voor de gezondheid, brandbaar of expolsief zijn.

Gepaste beschermingsmaatregelen zijn daarom vereist.

De stofzak [4 1] wordt met behulp van adapter [4 3] door een rechtsdraaiende beweging van de baljonetsluiting aan het afvoerkanaal [4 2] vastgeklemd.

Om de stofzak te ledigen kan deze door een linkse draaibeweging losgedraaid worden.

Bij het bevestigen moet er op gelet worden, dat de opstaande stijl van de bladveer het bandhuis raakt.

Als de stofzak steeds op tijd wordt geledigd, blijft de afzuiging goed functioneren.

Voor het werken in een milieuvriendelijke omgeving is het aan te bevelen te werken met het Festool afzuigsysteem.

De verbindingsmof van de zuigslang kan via de meegeleverde adapter[4 4] aangesloten worden.

5.6 Stationair gebruik (ten dele Accessoires)

Bevestig beide voeten [5 1] aan de beide draadgaten [4 5]. Let op: De rechte kanten van de voeten moeten aan de binnenkant naar elkaar wijzen.

Zorg ervoor dat de machine veilig staat: Bevestig de voeten met schroefklemmen op de ondergrond.

- Werk niet met te grote en te zware werkstukken die het gereedschap kunnen beschadigen.

6 Onderhoud en verzorging

Als aan de machine wordt gewerkt, dient altijd de stekker uit het stopcontact te worden gehaald!

Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.com/service

Alleen originele Festool-reserveonder- delen gebruiken! Bestelnr. op: www.festool.com/service

Wanneer de grafietlaag van de bandsteunplaat [3 3] sterke slijtage vertoont, moet de steunplaat worden vervangen.

Hiertoe draait men de 3 cilinderkopschroeven [3 1] los en haalt de druklijst [3 2] eraf.

Voor grof schuurwerk met groot schuur-vermogen is een schuurbodemplaat leverbaar.

De bandschuurmachine vraagt nagenoeg geen onderhoud.

De smering van de lagers en tandwielover-brengingen is voldoende voor de hele levens-duur van de machine.

Het verdient aanbeveling de ventilatie-openingen alsmede de kanalen voor stofaanzuiging en afvoer met stilstaande en met draaiende machine af en toe met behulp van perslucht schoon te blazen, e.e.a. om het dichtslaan van deze opneningen te voorkomen.

Speciale koolborstels slijten tot een bepaald maximum af.

Daarna wordt de stroomtoevoer automatisch onderbroken en komt de machine tot stilstand. Het motorhuis mag uitsluitend in een Festool service-werkplaats worden geopend omdat voor de montage speciale vakkennis vereist is.

7 Accessoires

De bestelnummers voor accessoires en gereedschap vindt u in de Festool-catalogus of op het Internet onder „www.festool.com“.

Schuurbanden

Kunstharsgebonden vezelversterkte band met lange standtijd:

Het schuren van hout en hardvezelplaten.

Combinatiebanden:

Het verwijderen van verf en betonresten, het schuren van gipsvlakken.

8 Afvalverwijdering

Geef elektrisch gereedschap niet met het huisvuil mee! Voer het apparaat, de accessoires en de verpakking op milieuvriendelijke wijze af! Neem daarbij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACH:

www.festool.com/reach

S

Bandslipmaskin

Tekniska Data BS 75 E

Slipbredd 75 mm

Bandlängd 533 mm

Upptagen effekt 1010 W

Bandhastighet
