MANUALE UTENTE BS 75 FESTOOL

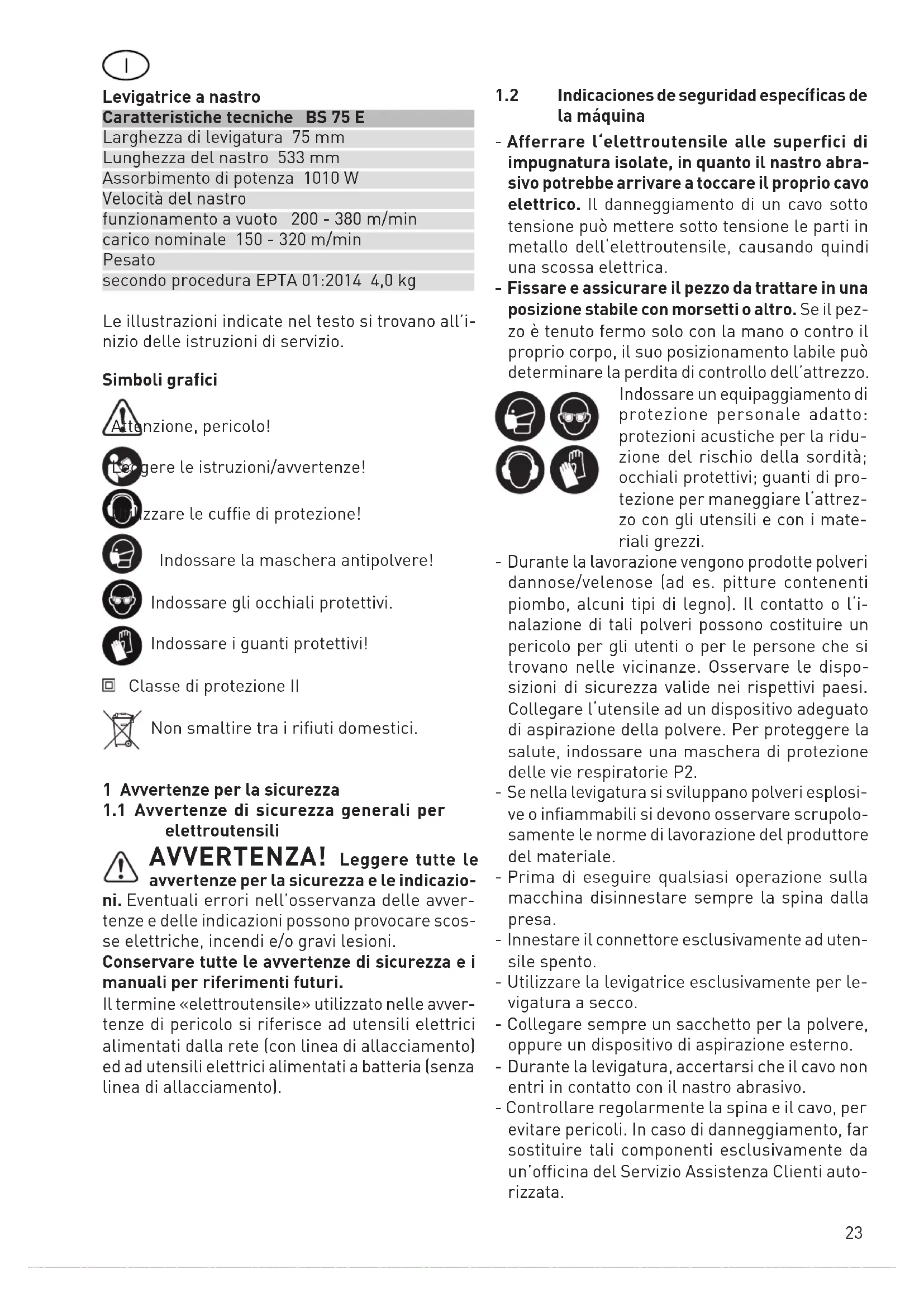

Istruzioni per l'uso originali - Levigatrice a nastro 23

it CE-Dichiarazione di conformità. Dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto e conforme alle norme e ai documenti normativi seguenti:

Caratteristiche tecniche BS 75 E

Larghezza di levigatura 75 mm

Lunghezza del nastro 533 mm

Assorbimento di potenza 1010 W

Velocità del nastro

funzionamento a vuoto 200 - 380 m/min

carico nominale 150 - 320 m/min

Pesato

Le illustrazioni indicate nel testo si trovano all'inizio delle istruzioni di servizio.

Simboli grafici

nzione, pericolo!

gere le istruzioni/avvertenze!

zzare le cuffie di protezione!

Indossare la maschera antipolvere!

Indossare gli occhiali protettivi.

Indossare i guanti protettivi!

Classe di protezione II

Non smaltire tra i rifiuti domestici.

1 Avvertenze per la sicurezza

1.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA! Leggere tutte le avvertenze per la sicurezza e le indicazio-

ni. Eventuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

• Afferrare l'elettroutensile alle superfici di impugnatura isolate, in quanto il nastro abrasivo potrebbe arrivare a toccare il proprio cavo elettrico. Il danneggiamento di un cavo sotto tensione può mettere sotto tensione le parti in metallo dell'elettroutensile, causando quindi una scossa elettrica.
• Fissare e assicurare il pezzo da trattare in una posizione stabile con morsetti o altro. Se il pezzo è tenuto fermo solo con la mano o contro il proprio corpo, il suo posizionamento labile può determinare la perdita di controllo dell'attrezzo.

Indossare un equipaggiamento di protezione personale adatto: protezioni acustiche per la riduzione del rischio della sordità; occhiali protettivi; guanti di protezione per maneggiare l'attrezzo con gli utensili e con i materiali grezzi.

• Durante la lavorazione vengono prodotte polveri dannose/velenose (ad es. pitture contenenti piombo, alcuni tipi di legno). Il contatto o l'inalazione di tali polveri possono costituire un pericolo per gli utenti o per le persone che si trovano nelle vicinanze. Osservare le disposizioni di sicurezza valide nei rispettivi paesi. Collegare l'utensile ad un dispositivo adeguato di aspirazione della polvere. Per proteggere la salute, indossare una maschera di protezione delle vie respiratorie P2.
• Se nella levigatura si sviluppano polveri esplosive o infiammabili si devono osservare scrupolosamente le norme di lavorazione del produttore del materiale.
• Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa.
• Innestare il connettore esclusivamente ad utensile spento.
• Utilizzare la levigatrice esclusivamente per levigatura a secco.
• Collegare sempre un sacchetto per la polvere, oppure un dispositivo di aspirazione esterno.
• Durante la levigatura, accertarsi che il cavo non entri in contatto con il nastro abrasivo.
• Controllare regolarmente la spina e il cavo, per evitare pericoli. In caso di danneggiamento, far sostituire tali componenti esclusivamente da un'officina del Servizio Assistenza Clienti autorizzata.

- Non utilizzare nastri abrasivi usurati, strappati o che abbiano subito forti sollecitazioni.

1.3 Emissioni

I valori inerenti ai rumori rilevati in conformità con la EN 62841 (v. dichiarazione di conformità CE) sono tipicamente:

BS 75 E

Livello di pressione acustica	L_PA = 88 dB(A)
Livello di potenza acustica	L_WA = 99 dB(A)
Tolleranza K = 3 dB

zare le cuffie di protezione!

Valore dell'emissione di vibrazioni ah (somma vettoriale di tre direzioni) e incertezza K rilevati secondo la norma EN 62841 (v. dichiarazione di conformità CE):

I valori di emissione indicati (vibrazioni, rumorosità)

• hanno valore di confronto tra le macchine,
• permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
• rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

ATTENZIONE

Durante l'effettivo utilizzo dell'elettroutensile - a seconda delle modalità in cui viene utilizzata l'elettronica e, soprattutto, al tipo di pezzo che viene lavorato - le emissioni sonore possono differire dai dati dichiarati.

Definire le misure di sicurezza per la tutela dell'operatore basate su una stima del carico durante le effettive condizioni di utilizzo. (Al riguardo si devono considerare tutte le componenti del ciclo operativo, ad esempio i tempi in cui l'elettroutensile è spento e quelli in cui è acceso, ma funziona senza carico.)

2 Utilizzo conforme

Levigatrice universale per la lavorazione di legno, materiali sintetici e materiali da costruzione; impiegando nastri abrasivi adatti si possono eseguire operazioni di sgrossatura e finitura di superfici piane, spigoli, cornici e pieghe; nella macchina tipo BS 75 E – Set utilizzando un telaio a spazzole si potranno lavorare le superfici di alta qualità quali impiallacciature ecc.

È vietata la lavorazione di metalli e materiali contenenti amianto. Durante la lavorazione, i metalli possono generare scintille, aumentando il pericolo d'incendio.

Il campo d'impiego può essere ampliato utilizzando gli accessori proposti.

E'richiesta l'osservanza delle norme antinfortunistiche universalmente accettate e delle accluse »Indicazioni per la sicurezza« per l'uso di utensili elettrici.

Modifiche della macchina e applicazioni di accessori non originali effettuate di propria iniziativa esludono ogni responsabilità del produttore per i danni che ne dovessero derivare.

Il Cliente è responsabile di qualsiasi dan- no o incidente provocato dall'utilizzo non a norma della macchina.

3 Allimentazione rete

La tensione di rete deve corrispondere alla tensione indicata sulla targhetta riportante i dati della potenza!

Protezione a 230 V: ritardata a 16 A oppure corrispondente interruttore automatico.

La conezione si può anche fare a base de presa de corrente senza contatto di protezione, pioché che va provisto un aislamento de protezione (cap. ll). Utilizzare soltanto prolongazioni de cable como massimo 20 mt. con sezione di 3 x 1,5 mm² (massimo 50 mt. 3 x 2,5 mm²) e sempre senza di arrotolare.

All'aperto, utilizzare solo cavi di prolunga appositamente omologati e contrassegnati.

4 Regolazione elettronica della velocità del nastro nella macchina Tipo BS 75 E

Il sistema elettronico di comando permette un adattamento senza soluzione di continuità della velocità del nastro.

Posizione del volan-tino	Velocità del nastro (funzionamento a vu-oto)
1	200 m/min
2	240 m/min
3	300 m/min
4	340 m/min
5	360 m/min
6	380 m/min

Prima di iniziare il lavoro di levigatura la velocità ottimale del nastro va stabilita eseguendo delle prove, in quanto essa dipende da tutta una serie di fattori determinanti, quali superficie e caratteristiche del pezzo, qualità e grana del nastro abrasivo, abilità dell'operatore, ecc.

I valori ripotati nella tabella sono da considerarsi puramente indicativi.

Impiego Posizione del volantino	grana
Legno massiccio fine	4 - 6 100
Lamina di legno	3 - 4 120
Pannello de masonite	5 - 6 100
Materiale sintetico	1 - 4 100
Acciaio	2 - 4 80
Rimozione di lacca-tura	1 - 3 24

Durante la lavorazione la velocità del nastro potrà essere regolato a variazione continua fino al valore massimale intervenendo sul volantino di regolazione [2-1].

Si tenga presente che a regimi bassi la macchina fornirà delle prestazioni ridotte.

Allo scopo di evitare un sovraccarico della macchina durante la levigatura, se la velocità del nastro cala notevolmente, bisogna aumentarlo ruotando la velocità.

5 Funzionamento

Eseguire l'inserzione solo a macchina sollevata. Il tasto d'arresto [1-2] permette di bloccare in posizione di inserzione l'interruttore [1-3] dell'apparecchio.

Prima di procedere alla levigatura controllare la corsa del nastro abrasivo e, se necessario, metterla a punto intervenendo sulla manopola a crociera [1-4] fino ad ottenere una corrispondenza del nastro abrasivo con lo spigolo esterno della superficie attiva. Impugnare la macchina con ambedue le mani e appoggiarla diritta sul pezzo da levigare.

Per ottenere un buon risultato di lavoro con la macchina basta il suo peso proprio quale pressione di levigatura.

Il flusso d'aria di raffreddamento uscente potrà essere deviato in modo appropriato intervenendo sul relativo deflettore [1-1].

5.1 Lavorazione con uso del telaio di regolazione profondità di passata sulla macchina Tipo BS 75 E - Set

Eseguire la messa a punto della macchina per mezzo della vite a testa zigrinata [2-4] in modo che, appoggiando la macchina sulla superficie del pezzo, il nastro abrasivo non faccia presa. L'alimentazione avviene ruotando la vite a testa zigrinata verso il segno + finché il nastro abrasivo fa presa.

A seconda della quantità di materiale da asportare continuare a ruotare la vite a testa zigrinata (1 giro corrisponde a uno spostamento in altezza di 0,4 mm).

In caso di interruzione del lavoro o al termine della levigatura la macchina viene riportata nella posizione di riposo [2-2] per mezzo del braccio oscillante ad eccentrico.

Riportando il braccio oscillante ad eccentrico nella posizione di lavoro [2-3] si avrà la stessa quantità di materiale asportato precedente-mente regolata.

5.2 Smontaggio del telaio di regolazione profondità di passata

Premere verso il basso la vite a testa zigrinata [2-4] fino ad ottenere l'uscita del giunto snodato [2-5] dall'arresto a molla e si potrà sfilare la macchina dal telaio sollevandola all'indientro.

A seguito della debita messa a punto delle guide di collegamento, la levigatrice e il telaio di regolazione profondità di lavoro

risultano già registrati in fabbrica per ottenere un risultato di massima precisione, ragione per cui non si devono togliere le guide di collegamento.

5.3 Montaggio del telaio di regolazione profondità di passata

Fare attenzione che i perni scorrevoli [2-6, 2-8] fissati al telaio vadano ad impegnarsi anteriormente e posteriormente nelle scanalature delle guide di collegamento [2-7, 2-9]; muovere la macchina verso il basso lungo le scanalature anzidette fino a quando il giunto snodato [2-5] scatterà in posizione.

5.4 Sostituzione del nastro

Spostare in avanti la leva [3-5] ora il nastro abrasivo non è più in tensione e potrà essere estratto. Durante l'applicazione fate attenzione che la direzione di funzionamento del nastro di levigatura (solitamente contrassegnata dalla freccia sul lato interno) corrisponde alla direzione di funzionamento della macchina [3-4].

5.5 Aspirazione della polvere

La polvere che viene a crearsi durante l'operazione di lavoro può essere danno-sa alla salute, combustibile o esplosiva. Le misure cautelative appropriate sono necessarie.

Il sacco raccoglipolveri [4 1], completo dell'adattatore [4 3], va fissato al condotto di scarico [4 2] inserendolo con una rotazione a destra nella chiusura a baionetta; per svuotare il sacco bisogna staccarlo facendolo ruotare a sinistra.

Durante il fissaggio bisogna prestare attenzione al fatto, che il fianco sporgente della molla a lamina tocchi la carcassa portanastro.

Per conservare una aspirazione efficace della polvere bisogna svuotare il sacco a intervalli regolari. Per avere un ambiente di lavoro pulito, si consiglia di lavorane con il sistema di aspirazione Festool. Il manicotto del tubo di aspirazione è utilizzabile per mezzo dell'adattatore [4 4] fornito.

5.6 Uso stazionario (in parte disponibili come accessori)

Fissare i due piedini [5 1] ai due fori filettati [4 5]. Attenzione: i lati diritti dei piedini devono essere rivolti verso l'interno.

Assicurarsi che l'utensile sia in posizione stabile: bloccare i piedini sul piano di lavoro con un morsetto a vite.

- Non lavorare con pezzi eccessivamente grandi e pesanti che potrebbero danneggiare l'utensile.

6 Manutenzione e cura

Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina dalla presa di corrente!

Tutti i lavori di manutenzione e riparazione per i quali sia necessario aprire la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato.

Servizio e riparazione solo da parte del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito:

www.festool.com/service

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito: www.festool.com/service

Quando il supporto di grafite della base del nastro abrasivo [3 3] è molto logoro essa va sostituita con una nuova.

Per fare ciò bisogna allentare le tre viti a testa cilindrica [3 1] e togliere la cornice [3 2].

Per levigature grossolane con forte asportazione è fornibile una base di appoggio per levigare. La levigatrice a nastro non richiede cure particolari. La lubrificazione dei cuscinetti a rotolamento e del meccansimo è sufficiente per tutta la durata della macchina.

A macchina accesa e spenta soffiare aria compressa nelle aperture d'entrata ed uscita dell'aria come pure nei condotti di aspirazione e scarico del pulviscolo, al fine di evitare che la polvere vi si depositi occludendoli.

I carboncini speciali si logorno soltanto fino ad un'ammissibile lunghezza residua.

Dopo di ciò, i carboncini subentra automaticamente un'interruzione della corrente e la macchina si ferma.

La carcassa del motore può essere aperti soltanto da un'officina di servizio assistenza Festool autorizzata, in quanto si richiedono per il montaggio particolari cognizioni.

7 Accessori

I numeri d'ordine degli accessori e degli utensili sono riportati nel catalogo Festool o su Internet, al sito "www.festool.com".

Nastri abrasivi

Nastri in tessuto X con agglomerante resinoide: levigatura di legno e pannelli in fibra dura.

Nastri combinati:

per togliere venici, resti di cemento, levigature di superfici di gesso.

8 Smaltimento

Non gettare gli elettroutensili nei rifiuti domestici! Provvedere ad uno smaltimento ecologico dell'e-lettroutensile, degli accessori e dell'imballaggio! Osservare le indicazioni nazionali in vigore.

Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli apparecchi elettrici devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACH:

www.festool.com/reach
