BRUGSANVISNING BS 75 FESTOOL

1 Säkerhetsanvisningar

De angivne illustrationer befinder foran i drifts-vejledningen.

Symboler

fare!

vejledning/anvisninger!

høreværn!

Bær støvmaske!

Brug beskyttelsesbriller.

Beskyttelseshandsker påbudt!

Sikkerhedsklasse II

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

1 Sikkerhedsanvisninger

1.1 Generelle sikkerhedsanvisninger for el værktøj

Advarsel! Læs alle sikkerhedsanvis ninger og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1.2 Maskinspecifikke sikkerhedshenvisninger

- Hold fast i el værktøjet i de isolerede gribe flader, da slibebåndet kan ramme dets eget netkabel. Beskadigelse af en spændingsførende

ledning kan sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.

- Fastgør arbejdsemnet til et stabilt underlag ved hjælp af tvinger eller andet. Hvis man bare holder arbejdsemnet med hånden eller ind imod kroppen, er det ustabilt, hvilket kan medføre, at man mister kontrollen over maskinen.

Bær egnede personlige værne- midler: høreværn for at mindske risikoen for tunghørighed; be- skyttelsesbrille; beskyttelses- handsker ved håndtering af værktøjer og grove materialer.

- Under arbejdet kan der dannes skadeligt/giftigt støv (f.eks. blyholdig maling, visse træsorter). Berøring eller indånding af dette støv kan være til fare for operatøren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gældende nationale sikkerhedsforskrifter. Forbind el-værktøjet med et passende udsugningsanlæg. Brug en P2-åndedrætsmaske for at undgå skade på helbredet.

• Hvis man under slibning må regne med eksplosivt eller selvantændeligt støv, skal man tage hensyn til materialeleverandørens henvisninger for bearbejdning.
• Træk altid stikket ud af stikkontakten før arbejde på maskinen.
• Sæt kun stikket i, när maskinen er slukket.
• Anvend kun slibemaskinen til tørslibning.
• Tilslut altid filterpose eller eksternt udsugningsanlæg.
• Under slibning skal man altid passe på, at kablet ikke kommer i berøring med slibebåndet.
• Kontroller regelmæssigt stik og kabel for at undgå risici. I tilfælde af beskadigelse skal de udskiftes på et autoriseret kundeværksted.
• Brug aldrig slidte, revnede eller stærkt tilstoppede slibebånd.

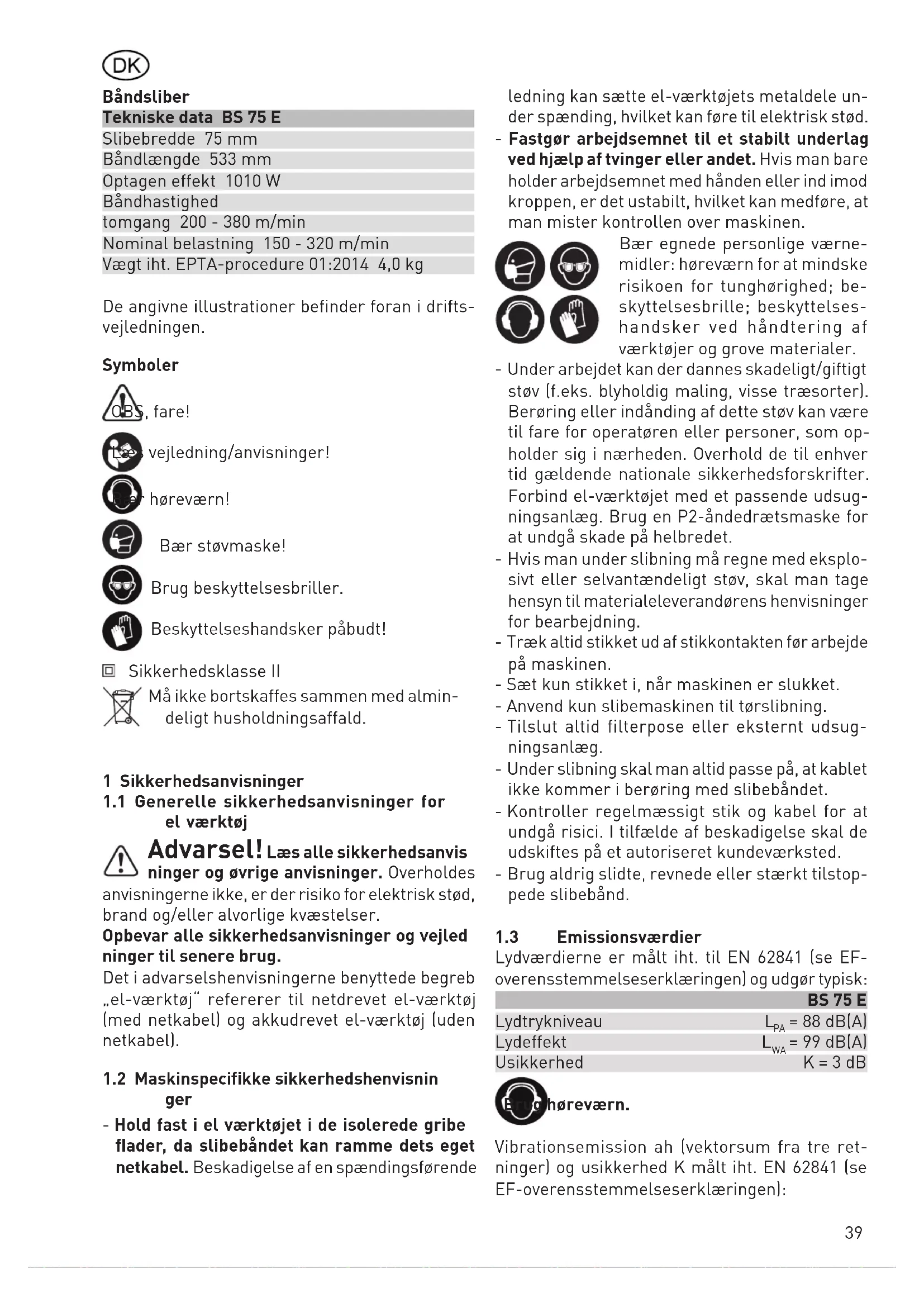

1.3 Emissionsværdier

Lydværdierne er målt iht. til EN 62841 (se EF-overensstemmelseserklæringen) og udgør typisk:

	BS 75 E
Lydtrykniveau	L_PA = 88 dB(A)
Lydeffekt	L_WA = 99 dB(A)
Usikkerhed	K = 3 dB

høreværn.

De angivne emissionsværdier (vibration, støj)

• bruges til sammenligning af maskiner,
• men kan også bruges til en foreløbig bedømmelse af vibrations- og støjbelastningen ved brug.
• repræsenterer de vigtigste anvendelsesformål for elværktøjet.

FORSIGTIG

Støjemissionerne under den faktiske brug af el værktøjet kan afvige fra de angivne værdier, alt efter hvordan el-værktøjet anvendes, især hvilken type emner der bearbejdes.

Træf sikkerhedsforanstaltninger, der beskytter brugeren på grundlag af en vurdering af eksponeringen under faktiske brugsforhold. (Der skal her tages hensyn til alle driftscyklussens dele, f.eks. tidspunkter, hvor el-værktøjet er slukket og tidspunkter, hvor el-værktøjet er tændt, men kører uden belastning.)

2 Bestemmelsesmæssig brug

Universelt anvendelig slibemaskine til slibning af træemner, kunststoffer og byggemateriale; under anvendelse af tilsvarende slibebånd til grov- og finslibning af flader, kanter, lister og false.

Med type BS 75 E - Set ved anvendelse af børste-sliberamme til slibning af emneoverflader som finer osv.

Metal og asbestholdige materialer må ikke bearbejdes. Ved bearbejdning af metal kan der flyve gnister, som øger risikoen for brand.

Betjening og anvendelse kan udvides ved hjælp af det tilbudte tilbehør.

De almindeligt anerkendte forskrifter for ulykkeforebyggelse og de vedlagte »Sikkerhedsanvisninger« for arbejde med elektroværktøjer skal overholdes.

Ændringer, som brugeren selv har foretaget, samt anbringelse af fremmed tilbehør på maskinen udelukker fabrikantens ansvar for deraf følgende skader.

For skader og ulykker, som måtte opstå ved ikke formålsbestemt brug, er bruge-ren ansvarlig!

Netspændingen skal stemme overens med spændingen på effektskiltet!

Sikering ved 230 V: 10 A Tilslutning er også mulig ved brug af stikkontakt uden sikrings-afbryder, da der forefindes sikkerhedsisolering (klasse II). Tilslutning er også mulig ved brug af stikkontakt uden sikringsafbryder, da der forefindes sikkerhedsisolering (klasse II).

Benyt kun forlængerledning med et tværsnits areal på 3 x 1,5 mm ^2 max. 20 m (3 x 2,5 mm ^2 max. 50 m) i udrullet tilstand.

Der må kun anvendes lovlige og korrekt kende-tegnede forlængerledninger.

4 Elektronisk tilpasning af bänd hastig heden ved type BS 75 E

Styreelektroniken muliggør trinløs tilpasning af båndhastigheden.

Stillingen ved reguleringshjulet	Båndhastighed (tom gang)
1 200 m/min
2 240 m/min
3 300 m/min
4 340 m/min
5 360 m/min
6 380 m/min

Ved påbegyndelsen af slibearbejdet skal den optimale båndhastighed fastlægges ved forsøg, idet flere faktorer spiller ind, som fx emneoverfladen og dens beskaffenhed, slibebåndets fabrikat og kørning samt egnethed. De i tabellen anførte værdier er kun en vejledende fremstilling.

Anvendelse Stillingen ved reguleringshjulet		Korn
Massivt træ 4 - 6	100
Finer	3 - 4	120
Spånplade	5 - 6	100
Kunststof	1 - 4	100
Stål	2 - 4	80
Lakfjernelse	1 - 3	24

Ved drejning af reguleringshjulet[2 1] kan bånd-hastigheden ændres trinløst til max. værdi under slibeprocessen.

Man må være klar over, at maskinen ved lave omdrejningstrin afgiver en reduceret ydelse. For at undgå en overbelastning af maskinen skal man ved stærkt aftagende båndhastighed under

slibningen forøge hastigheden ved drejning af reguleringshjulet.

5 Händtering

Maskinen må kun indkobles, når den er løftet væk fra emnet. Kontakten [1-3] kan arreteres i IND-stilling med rasteknappen [1-2].

Før slibningen påbegyndes, skal man kontrollere bändløbet ; om nødvendigt skal man med stjernegrebet [1-4] regulere båndet, indtil det flugter med slibefladens yderste kant. Maskinen sættes med begge hænder mod det pågældende emne (lige).

For at opnå en god slibekvalitet er det tilstrækkeligt med maskinens egenvægt som slibetryk.

Den udstrømmende køleluft kan ledes i den mest gunstige retning med luftklappen [1-1].

5.1 Arbejde med sliberamme ved type BS 75 E - Set

Maskinen indstilles således med fingerskruen [2-4], at slibebåndet ikke ved påsætningen kommer i indgreb med emne-overfladen.

Tilspændingen sker ved drejning af fingerskruen i retning af plus-tegnet, indtil slibebåndet kommer i indgreb.

Alt efter den ønskede afslibningsmængde drejes fingerskruen videre (1 omdrejning svarer til en højdejustering på 0,4 mm).

Ved afbrydelse af arbejdet eller afslutning af slibearbejdet løftes maskinen med excenteren fra den indstillede arbejdsposition [2-3] til hvilestilling [2-2].

Når excenteren drejes tilbage til arbejdsposition, opnår man igen den allerede indstillede afslibningsmængde.

5.2 Afmontering af sliberammen

Fingerskruen [2-4] trykkes nedad, indtil led-stykket [2-5] springer ud af fjederstyringen, og maskinen kan løftes op bagtil.

Maskinen og sliberammen er ved justering af føringsdelene allerede indstillet på optimal nøjagtighed på fabriken.

Derfor må føringsdelene ikke fjernes.

5.3 Montering af sliberammen

Sørg for, at de på sliberammen fastgjorte gli- detappe [2-6, 2-8] både forog bagtil griber ind i føringsdelene [2-7, 2-9].

Maskinen bevæges langs føringsnoterne nedadtil, indtil led-stykket [2-5] raster ind.

5.4 Udskiftning af slibebånd

Grebet [3-5] trækkes fremad, båndet slækkes og tages af.

Ved ilægning af slibebåndet er det vigtigt, at bändets rotationsretning (sædvanligvis med en pil på indersiden) stemmer overens med maskinens rotationsretning [3-4].

Slibebåndet spændes igen med grebet, hvorpå det reguleres i løbet.

5.5 Støvudsugning

En konstant støvpåvirkning kan være sundhedsfarlig, støvet er ligeledes stærkt brandbart samt kan udvikle eksplosionsfarer.

Støvposen [4-1] fastklemmes med adapteren [4-3] til udledningskanalen [4-2] ved højredrejning af bajonettilslutningen.

Ved tømning drejes der til venstre. Ved fastgøringen skal man sørge for, at bladfjederens ene ben berører båndhuset.

Når posen tømmes rettidigt, bibeholder man en god effekt ved udsugningen.

For miljøvenligt arbejde med maskinen kan det anbefales at, anvende Festool udsugnings system, for at fierne støv og spåner med det samme.

Forbindelsesmuffen fra udsugningsslangen kan tilsluttes over den medleverede adapter [4-4].

5.6 Stationær anvendelse (Til dels tilbehør)

• Fastgør de to fødder [5-1] til de to gevindhuller [4-5]. Obs! Føddernes lige sider skal vende ind mod hinanden.
• Sørg for at maskinen står stabilt: Spænd fødderne fast på underlaget med skruetvinger.
• Arbejd ikke med for store eller tunge emner, som kan beskadige værktøjet.

6 Vedligeholdelse og pleje

Træk altid stikket ud af stikdåsen før arbejde påbegyndes med maskinen!

Alt service- og vedligeholdelsesarbejde, hvor man skal åbne motorkabinettet, må udelukkende gennemføres af et autoriseret kundeserviceværksted.

Kundeservice og reparationer må kun udføres af producenten eller service-værksteder: Nærmeste adresse finder De på: www.festool.com/service Brug kun originale Festoolreservedele! Best.-nr. finder De på:

www.festool.com/service

Efter stærk nedslidning af slibeunderlagets grafitbelægning [3 3] skal der udskiftes.

Hertil løsner man de 3 cylinderskruer [3 1] og tager tryklisten af [3 2].

For groft slibearbejde med stor afslibningsydelse leveres et slibe.

Båndsliberen er i vid udstrækning vedligeholdelsesfri.

Fedtpåfyldningen i kuglelejer og gear rækker til hele maskinens levetid.

Det anbefales, at man jævnligt blæser luftindtags- og udstødningsåbninger ud med trykluft.

Det samme gælder støvudsugningskanalen både ved standset og kørende maskine - for at hindre tilstopning af disse åbninger.

Specialkullene kan kun udnyttes indtil en mini- mums-restlængde.

Motorhuset må kun åbnes af et autoriseret Festool serviceværksted, idet monteringen kræver specialviden.

7 Tilbehør

Bestillingsnumrene for tilbehør og værktøjer finder De i Deres Festool-kataloget eller på internettet under „www.festool.com“.

Slibebånd

Kunstharpiksbundne X tekstilbånd:

Slibning af træ og masonitplader.

Kombinationsbånd:

Fjernelse af maling og betonrester, slibning af gipsflader.

8 Bortskaffelse

El-værktøj må ikke bortskaffes med almindeligt husholdningsaffald! Maskine, tilbehør og emballage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler.

Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACH:

www.festool.com/reach
