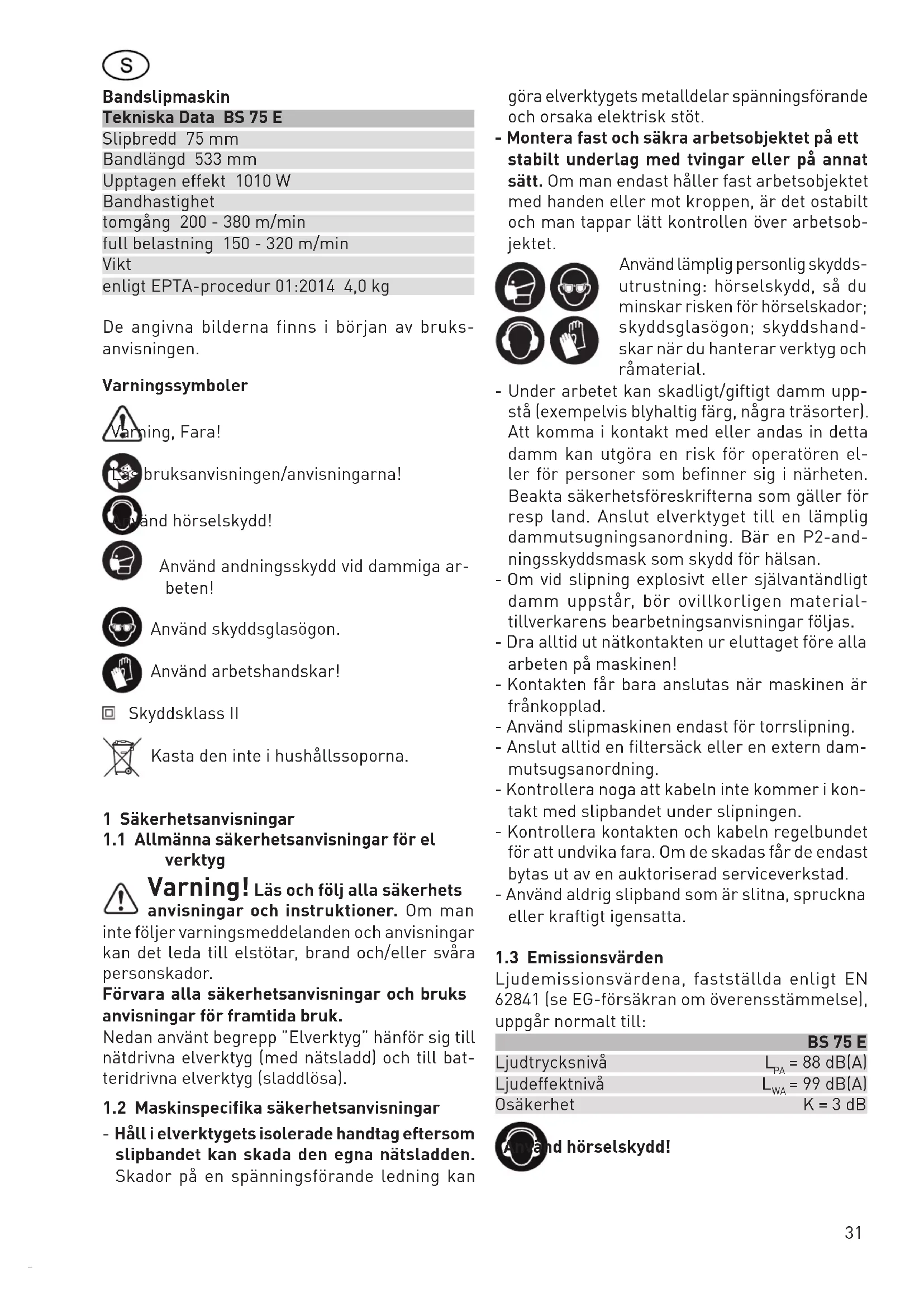

BRUKSANVISNING BS 75 FESTOOL

SV EG-konformitetsförklaring. Vi förklarar i eget ansvar, att denna produkt stämmer överens med följande normer och normativa dokument:

tomgång 200 - 380 m/min

full belastning 150 - 320 m/min

Vikt

enligt EPTA-procedur 01:2014 4,0 kg

De angivna bilderna finns i början av bruksanvisningen.

Varningssymboler

ning, Fara!

bruksanvisningen/anvisningarna!

änd hörselskydd!

Använd andningsskydd vid dammiga arbeten!

Använd skyddsglasögon.

Använd arbetshandskar!

Skyddsklass II

Kasta den inte i hushållssoporna.

1.1 Allmänna säkerhetsanvisningar för el verktyg

Varning! Läs och följ alla säkerhets anvisningar och instruktioner. Om ma inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Förvara alla säkerhetsanvisningar och bruks anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1.2 Maskinspecifika säkerhetsanvisningar

- Håll i elverktygets isolerade handtag eftersom slipbandet kan skada den egna nätsladden.

Skador på en spänningsförande ledning kan göra elverktygets metalldelar spänningsförande och orsaka elektrisk stöt.

- Montera fast och säkra arbetsobjektet på ett stabilt underlag med tvingar eller på annat sätt. Om man endast håller fast arbetsobjektet med handen eller mot kroppen, är det ostabilt och man tappar lätt kontrollen över arbetsobjektet.

Använd lämplig personlig skyddsutrustning: hörselskydd, så du minskar risken för hörselskador; skyddsglasögon; skyddshandskar när du hanterar verktyg och råmaterial.

• Under arbetet kan skadligt/giftigt damm uppstå (exempelvis blyhaltig färg, några träsorter). Att komma i kontakt med eller andas in detta damm kan utgöra en risk för operatören eller för personer som befinner sig i närheten. Beakta säkerhetsföreskrifterna som gäller för resp land. Anslut elverktyget till en lämplig dammutsugningsanordning. Bär en P2-andningsskyddsmask som skydd för hälsan.
• Om vid slipning explosivt eller självantändligt damm uppstår, bör ovillkorligen material-tillverkarens bearbetningsanvisningar följas.
• Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!
• Kontakten får bara anslutas när maskinen är frånkopplad.
• Använd slipmaskinen endast för torrslipning.
• Anslut alltid en filtersäck eller en extern dam-mutsugsanordning.
• Kontrollera noga att kabeln inte kommer i kontakt med slipbandet under slipningen.
• Kontrollera kontakten och kabeln regelbundet för att undvika fara. Om de skadas får de endast bytas ut av en auktoriserad serviceverkstad.
• Använd aldrig slipband som är slitna, spruckna eller kraftigt igensatta.

1.3 Emissionsvärden

Ljudemissionsvärdena, fastställda enligt EN 62841 (se EG-försäkran om överensstämmelse), uppgår normalt till:

	BS 75 E
Ljudtrycksnivå	L_PA = 88 dB(A)
Ljudeffektnivå	L_WA = 99 dB(A)
Osäkerhet	K = 3 dB

nd hörselskydd!

Vibrationsemissionsvärdet ah (vektorsumma i tre riktningar) och osäkerheten K har fastställts enligt EN 62841 (se EG-försäkran om överensstämmelse):

De angivna emissionsvärdena (vibration, oljud)

- används för maskinjämförelse,

- kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,

- representerar elverktygets huvudsakliga användningsområden.

OBSERVERA

Ljudemissionerna kan – beroende på hur elverktyget används, och i synnerhet vilken typ av arbetsobjekt som bearbetas – avvika från de angivna värdena när elverktyget faktiskt används.

Fastlägg säkerhetsåtgärderna för an- vändaren baserat på en bedömning av belastningen under de faktiska använd- ningsvillkoren. (Man ska då ta hänsyn till alla driftcykelns andelar, exempelvis de tider under vilka elverktyget är från- kopplat och de tider då det visserligen är tillkopplat men arbetar utan belastning.)

2 Avsedd användning

Universiellt användbar slipmaskin för slipning av trä, plast och byggmaterial; med användande av för ändamålet lämpliga slipband, grov- och finslipning av ytor, kanter, lister och falsar.

Med typen BS 75 E – Set och tillsats av slipramen kan även slipning av högvärdiga ytor t ex faner etc utföras.

Metall och asbesthaltiga material får inte bearbetas. Metaller kan bilda gnistor under bearbetningen och därmed öka brandrisken.

Hantering och användningsområde kan utökas genom extra utrustning.

Allmänna »säkerhetsföreskrifter« skall tillämpas. Tillverkaren är ej ansvarig för skador orsakade av ej godkända byten eller användning av icke originaldelar.

Användaren svarar själv för skador och olycksfall, vilka uppstått genom felaktig användning!

3 Nätanslutning

Nätspänningen måste alltid vara stämma överens med uppgiften på märkplåten!

Säkring vid 230 V: 16 A trög eller motsvarande skyddsströmbrytare.

Anslutning till vägguttag utan skyddskontakt är möjligt då skyddsisolering (klass II) finns.

Förlängningskabel högst 20 m och ett tvärsnitt 3 x 1,5 mm² (högst 50 m, 3 x 2,5 mm²) skall användas.

Utomhus, se till att godkänd förlängningskabel används.

4 Elektronisk anpassning av bandhastigheten vid typ BS 75 E

Styrelektroniken möjliggör en steglös inställning av bandhastigheten.

Läge på stellrätten Bandhastighet (tomgång)
1 200 m/min
2 240 m/min
3 300 m/min
4 340 m/min
5 360 m/min
6 380 m/min

Den optimala bandhastigheten provas fram genom försök vid slipningens början, då den påverkas av olika faktorer t ex arbetsstyckets ytstrucktur, slipbandsfabrikat och kornstorlek, skicklighet etc.

Uppgifterna i tabell skall endast betraktas som rekommendationer.

Användning	Läge på stell-rätten	kornstorlek
Massivträ finslip-ning	4 - 6 100
Faner	3 - 4 120
Spånskivor	5 - 6 100
Plast	1 - 4 100
Stål	2 - 4 80
Lacknedslipning	1 - 3 24

Bandhastigheten kan under pågående slipning genom vridning av ställratten [2-1] ökas steglöst till max-värdet.

Det bör observeras att maskinen ger lägre effekt i de lägre varvtalsområden.

För att undvika overbelastning av maskinen måste vid starkt sjunkande bandhastigheten under pågående slipning hastigheten ökas genom justering av ställratten.

5 Användning

Starta enbart med maskinen i upplyft läge.

Med låsknappen [1-2] kan man låsa strömställaren [1-3] i TILL-läge.

Innan sliparbetet påbörjas, kontrollera slipbandets gäng och justera vid behov med stjärnvredet [1-4] tills bandet ligger kant i kant med maskinens slipyta.

Maskinen placeras med båda händerna noggrannt på arbetsytan.

För att uppnå ett gott slipresultat är egenvikten tillräcklig som sliptryck.

Den utgående kylluften kan riktas godtyckligt med klaffen [1-1].

5.1 Arbete med slipram typ BS 75 E - Set

Ställ in maskinen med den räfflade skruven [2-4], så att slipbandet ej får kontakt när maskinen sätts på arbetsytan.

Genom att vrida på den räfflade skruven mot plustecknet, erhålles kontakt av slipbandet med arbetsytan.

Alltefter önskad slipdjup förställes den räfflade skruven (1 varv motsvarar en höjdförställning av 0,4 mm).

Vid avbrott eller efter arbetes slut lyfts maskinen med excentergreppet från arbetsläge [2-3] till uppehållslänge [2-2].

Genom att fälla tillbaka excentern till arbetsläge återställs det tidigare inställda arbetsdjupet.

Tryck den räfflade skruven [2-4] nedåt tills den ledande delen [2-5] frigöres från sitt läge under fjädrarna, varefter maskinen kan lyftas ut bakåt.

Maskin och slipram är redan vid leverans från fabrik genom injustering av styrstiften inställd på optimal noggrannhet.

Styrstiften får därför inte tagas bort.

Kontrollera att glidtapparna [2-6, 2-8] på slipra-men griper in i ledstiftens styrnoter fram och bak [2-7, 2-9]; för maskinen nedåt längs styrnoterna tills den ledande delen [2-5] har nätt läsläget.

5.4 Byte av slipband

Skjut spaken [3-5] framåt; bandet lossnar och kan tas av.

Vid iläggningen ska man kontrollera att slipbandets löpriktning (i regel markerad med en pil på insidan) överensstämmer med maskinens löpriktning [3-4].

Slipbandet spännes äter med spaken och injusteras i tomgång.

5.5 Utsug

Dammet är osunt, brännbart och explosivt, vidtag säkerhetsåtgärder.

Dammpåsen [4-1] sättes fast med adaptern [4-3] på utblåsningskanalen [4-2] genom att vrida bajonettfattningen medurs.

Den tas av genom vridning moturs.

Vid fastsättandet måste beaktas att den avstående skänkeln av bladfjädern berör bandhöljet.

Genom att tömma i god tid bibehålles den höga sugeffekten.

För miljövänligt arbete rekommenderar vi att använda Festool utsugningssystem.

Förbindingsmuffen på slangen passer till adapter [4-4] som levereras som standard.

5.6 Stationär drift (tillbehörsdelar)

• Montera de båda fötterna [5-1] i de gängade hålen [4-5]. Varning! De raka sidorna på fötterna måste vetta mot varandra.
• Se till att maskinen står stadigt - spänn fast fötterna ordentligt mot underlaget med tvingarna.
• Arbeta inte med för stora eller tunga arbetsobjekt som kan skada verktyget.

6 Skötsel och service

Nätkontakten skall alltid dras ut ur vägguttaget före allt arbete på maskinen!

Allt underhålls- och reparationsarbete, som kräver att motorhöljet öppnas, får endast utföras av en auktoriserad serviceverkstad.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress:

www.festool.com/service

Använd bara Festools originalreservdelar! Art.nr nedan:

www.festool.com/service

Efter stark slitage av grafitbeskiktningen på slipbandunderlaget [3-3] måste underlaget ersättas med ett nytt.

Bytet sker genom att man lossar de tre cyliner-skruvarna [3-1] varigenom trycklisten [3-2] kan tas av.

För grova sliparbeten med hög slipeffekt kan ett slipunderlägg erhållas.

Bandslipmaskinen är i stort sett underhållsfri. Smörjningen av rullagren och utväxlingen räcker för maskinens hela livslängd.

Vi rekommenderar att då och då blåsa rent ma- skinens luftintags- och utblåsingsöppning samt kanalerna för dammsugning och utblåsning dels utan och dels med gående motor, för att undvika att dessa täpps till.

Specialkolen nöts till en bestämd längd, varefter ett automatiskt strömavbrott uppstår och maskinen stannar.

Endast en Festool-service-verkstad bör öppna motorhuset, då arbetet kräver special-kunskap.

7 Tillbehör

Beställnumren förtillbehör och verktyg finns i Festool-katalogen eller på Internet "www.festool.com".

Slipband

- X-slipväv med konsthardsbindemedel:

Slipning av trä och masonit.

Kombinationsband:

Borttagning av färg och betongrester, slipning av gipsytor.

8 Skrotning

Kasta inte elverktygen i hushållsavfallet! Ta med maskin, tillbehör och förpackning till återvinningsstation när de är uttjänta! Följ gällande nationella föreskrifter.

Gäller bara EU-länder: Enligt EU-direktivet för uttjänta el- och elektronikapparater och omsättning i nationell lag måste förbrukade elverktyg källsorteras och återvinnas miljövänligt.

Information om REACH:

www.festool.com/reach
