GEBRUIKSAANWIJZING HD 515 C Kärcher

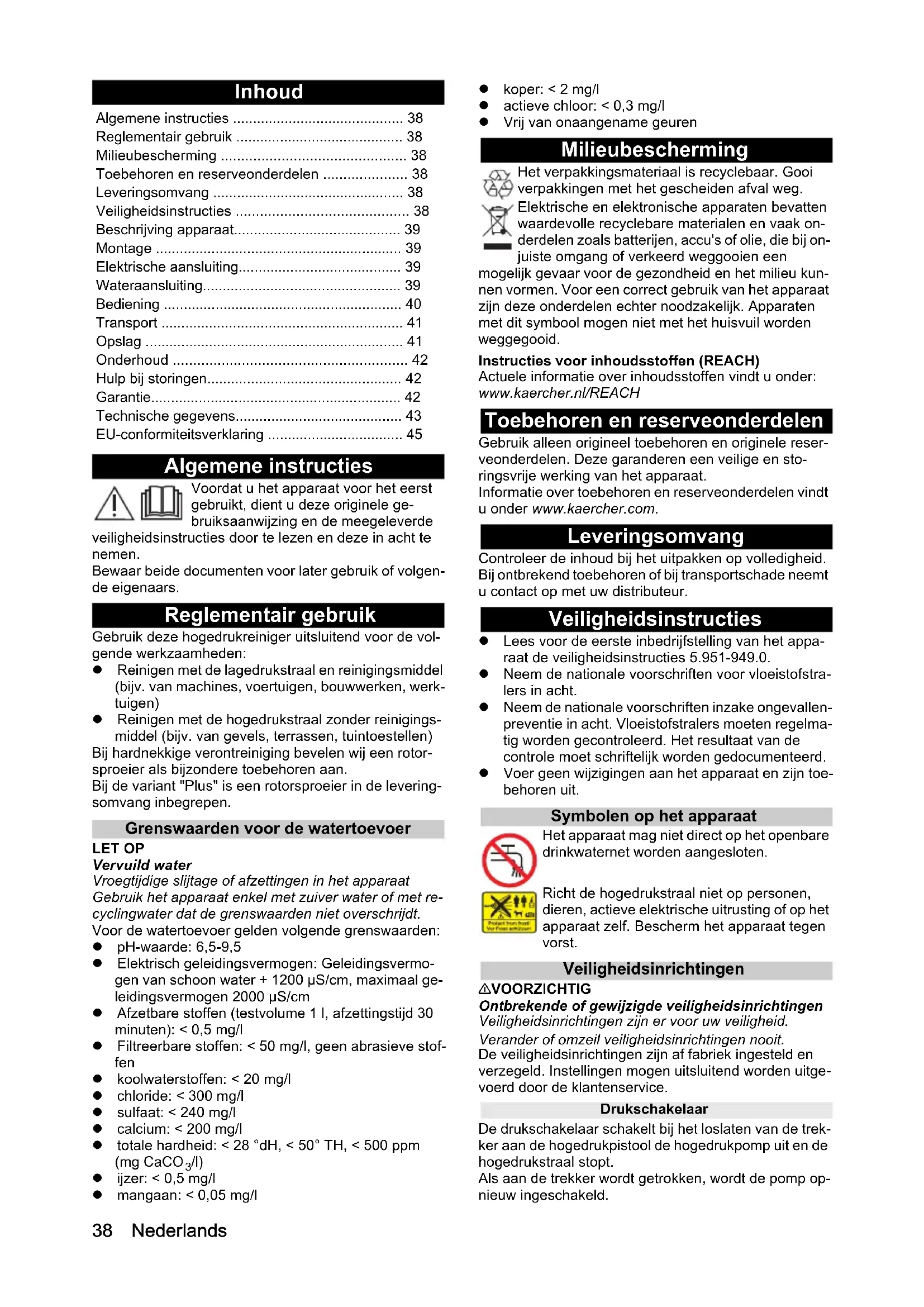

Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser38 Nederlands Inhoud Algemene instructies Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge- bruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgen- de eigenaars. Reglementair gebruik Gebruik deze hogedrukreiniger uitsluitend voor de vol- gende werkzaamheden: Reinigen met de lagedrukstraal en reinigingsmiddel (bijv. van machines, voertuigen, bouwwerken, werk- tuigen) Reinigen met de hogedrukstraal zonder reinigings- middel (bijv. van gevels, terrassen, tuintoestellen) Bij hardnekkige verontreiniging bevelen wij een rotor- sproeier als bijzondere toebehoren aan. Bij de variant "Plus" is een rotorsproeier in de levering- somvang inbegrepen. Grenswaarden voor de watertoevoer LET OP Vervuild water Vroegtijdige slijtage of afzettingen in het apparaat Gebruik het apparaat enkel met zuiver water of met re- cyclingwater dat de grenswaarden niet overschrijdt. Voor de watertoevoer gelden volgende grenswaarden: pH-waarde: 6,5-9,5 Elektrisch geleidingsvermogen: Geleidingsvermo- gen van schoon water + 1200 µS/cm, maximaal ge- leidingsvermogen 2000 µS/cm Afzetbare stoffen (testvolume 1 l, afzettingstijd 30 minuten): < 0,5 mg/l Filtreerbare stoffen: < 50 mg/l, geen abrasieve stof- fen koolwaterstoffen: < 20 mg/l chloride: < 300 mg/l sulfaat: < 240 mg/l calcium: < 200 mg/l totale hardheid: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) ijzer: < 0,5 mg/l mangaan: < 0,05 mg/l koper: < 2 mg/l actieve chloor: < 0,3 mg/l Vrij van onaangename geuren Milieubescherming Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on- derdelen zoals batterijen, accu's of olie, die bij on- juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun- nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur. Veiligheidsinstructies Lees voor de eerste inbedrijfstelling van het appa- raat de veiligheidsinstructies 5.951-949.0. Neem de nationale voorschriften voor vloeistofstra- lers in acht. Neem de nationale voorschriften inzake ongevallen- preventie in acht. Vloeistofstralers moeten regelma- tig worden gecontroleerd. Het resultaat van de controle moet schriftelijk worden gedocumenteerd. Voer geen wijzigingen aan het apparaat en zijn toe- behoren uit. Symbolen op het apparaat Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten. Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of op het apparaat zelf. Bescherm het apparaat tegen vorst. Veiligheidsinrichtingen 몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit. De veiligheidsinrichtingen zijn af fabriek ingesteld en verzegeld. Instellingen mogen uitsluitend worden uitge- voerd door de klantenservice. Drukschakelaar De drukschakelaar schakelt bij het loslaten van de trek- ker aan de hogedrukpistool de hogedrukpomp uit en de hogedrukstraal stopt. Als aan de trekker wordt getrokken, wordt de pomp op- nieuw ingeschakeld. Algemene instructies p. 38
• Reglementair gebruik p. 38
• Milieubescherming p. 38
• Toebehoren en reserveonderdelen p. 38
• Leveringsomvang p. 38
• Veiligheidsinstructies p. 38
• Beschrijving apparaat p. 39
• Montage p. 39
• Elektrische aansluiting p. 39
• Wateraansluiting p. 39
• Bediening p. 40
• Transport p. 41
• Opslag p. 41
• Onderhoud p. 42
• Hulp bij storingen p. 42
• Garantie p. 42
• Technische gegevens p. 43
• EU-conformiteitsverklaring Nederlands 39 Beschrijving apparaat Overzicht apparaat Zie pagina met grafieken 1 Wieldop2 Sproeierhouder3 Glijplaat4 Typeplaatje5 Opbergplaats voor drievoudige sproeier6 Transporthouder voor oppervlaktereiniger7 Ontgrendeling duwbeugel8 Duwbeugel, onderaan (ingeschoven)9 Duwbeugel, bovenaan (uitgetrokken)10 Hogedruksproeier11 Markering van de hogedruksproeier12 Straalbuis EASY!Lock13 Hogedrukpistool EASY!Force14 Veiligheidshendel15 Trekker16 Veiligheidshendel17 Hogedrukslang EASY!Lock18 Slanghouder19 Kabelhouder20 Straalbuishouder zonder klemming21 Rubberband (niet bij apparaten met slangtrommel)22 Opbergplaats voor rotorsproeier (rotorsproeier al- leen bij variant "Plus" in de leveringsomvang) 23 Straalbuishouder met klemming voor het transport24 Apparaatschakelaar25 Greep26 Hogedrukaansluiting EASY!Lock27 Greep28 Wateraansluiting29 Reinigingsmiddelzuigslang met filter en reinigings- middeldosering 30 Zeef31 Slangstopper32 Wartelmoer33 Krukhendel34 Slangtrommel Kleurmarkering Bedieningselementen voor het reinigingsproces zijn geel. Bedieningselementen voor onderhoud en service zijn lichtgrijs. Montage Wieldoppen bevestigen De wieldoppen bevestigen. Toebehoren monteren Instructie Het EASY!Lock-systeem verbindt componenten door een snelschroefdraad met slechts een omwenteling snel en veilig. p. 45

1. De hogedruksproeier met de markering naar boven

op de straalbuis aanbrengen.

2. De hogedruksproeier handvast aantrekken

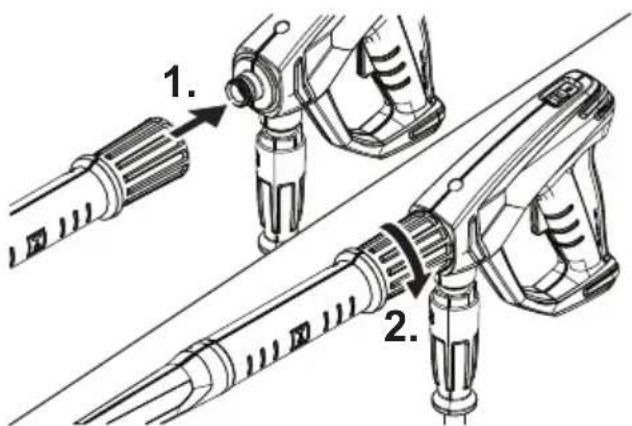

3. De straalbuis met de hogedrukpistool verbinden en

handvast aantrekken (EASY!Lock).

4. De ontgrendeling van de duwbeugel losmaken.

5. De duwbeugel op de eindstand uittrekken.

Bij apparaten zonder slangtrommel:

6. De hogedrukslang met de hogedrukpistool en de

hogedrukaansluiting van het apparaat verbinden en handvast aantrekken (EASY!Lock) Bij apparaten met slangtrommel:

7. De hogedrukslang uitgestrekt op de grond neerleg-

9. De krukhendel met de wijzers van de klok mee

draaien en daarbij de hogedrukslang in gelijkmatige lagen op de slangtrommel wikkelen.

10. De hogedrukslang op het hogedrukpistool aanslui-

ten en met de hand vastdraaien (EASY!Lock). Elektrische aansluiting GEVAAR Ontbrekende netscheiding Gevaar voor letsel door elektrische schok Verbind het apparaat met een stekker met het elektri- sche net. Een niet-loskoppelbare aansluiting op het stroomnet is verboden. De stekker dient voor het los- koppelen van het net.

1. Het netsnoer afwikkelen en op de grond neerleggen.

2. De netstekker in het stopcontact steken.

Wateraansluiting Aansluiting aan een waterleiding 몇 WAARSCHUWING Terugstroom van vervuild water in het drinkwaternet Gezondheidsrisico Neem de voorschriften van uw waterbedrijf in acht. Overeenkomstig de voorschriften mag het apparaat nooit zonder systeemscheider op het drinkwaternet worden gebruikt. Gebruik een systeemscheider van KÄ-

RCHER of een andere systeemscheider conform EN 12729 Type BA. Water dat door een systeemscheider stroomt, geldt niet meer als drinkwater. Sluit de systeemscheider steeds aan op de watertoevoer, nooit direct op de wateraansluiting van het apparaat.

1. De watertoevoer controleren op toevoerdruk, aan-

voertemperatuur en toevoerdebiet (zie hoofdstuk Technische gegevens).

2. De systeemscheider en de wateraansluiting van het

apparaat met een watertoevoerslang verbinden (vereisten aan de watertoevoerslang zie hoofdstuk Technische gegevens).

3. De watertoevoer openen.

Water uit reservoir aanzuigen

1. De zuigslang met de filter aan de wateraansluiting

schroeven (bestelnummer zie hoofdstuk Techni- sche gegevens).

2. Het apparaat ontluchten (zie hoofdstuk Apparaat

ontluchten). Apparaat ontluchten

1. De hogedruksproeier van de straalbuis schroeven.

2. Het apparaat laten lopen tot het water er zonder bel-

3. Bij ontluchtingsproblemen het apparaat 10 secon-

den laten lopen, dan uitschakelen. Het proces meer- maals herhalen.

4. Het apparaat uitschakelen.

5. De hogedruksproeier op de straalbuis schroeven.

Bediening GEVAAR Hogedrukwaterstraal Gevaar voor letsel Bevestig de trekker en de veiligheidshendel nooit in ge- activeerde positie. Gebruik het hogedrukpistool niet als de veiligheidshen- del beschadigd is. Plaats voor alle werkzaamheden aan het apparaat de veiligheidsgrendel van het hogedrukpistool naar voren. Houd de hogedrukpistool en de straalbuis met beide handen vast. 몇 WAARSCHUWING Defect apparaat en toebehoren, defecte toevoerlei- dingen en aansluitingen Gevaar voor letsel Het apparaat mat alleen in perfecte toestand worden gebruikt. Hogedrukpistool openen/sluiten

1. De veiligheidshendel en de trekker bedienen.

De hogedrukpistool wordt geopend.

2. De veiligheidshendel en de trekker loslaten.

De hogedrukpistool wordt gesloten. Gebruik met hoge druk Het apparaat kan staand of liggend worden gebruikt. Instructie Het apparaat is uitgerust met een drukschakelaar. De motor start enkel als het hogedrukpistool geopend is.

1. Bij apparaten met slangtrommel: De hogedrukslang

helemaal van de slangtrommel afrollen.

2. De apparaatschakelaar op "I/ON" zetten.

3. De veiligheidsvergrendel van de hogedrukpistool

naar achteren duwen. De hogedrukpistool is ontgrendeld.

1. De hogedrukpistool sluiten.

2. De behuizing van de sproeier draaien tot het ge-

wenste symbool met de markering overeenkomt. Gebruik met reinigingsmiddel GEVAAR In het apparaat resterende hoge druk Gevaar voor letsel Schakel het apparaat voor de vervanging van de sproei- kop uit. Bevestig de hogedrukpistool tot het apparaat drukloos is. 몇 WAARSCHUWING Verkeerde omgang met reinigingsmiddelen Gezondheidsrisico Neem de veiligheidsinstructies op het reinigingsmiddel in acht. LET OP Ongeschikte reinigingsmiddelen Beschadiging van het apparaat en van de te reinigen objecten Gebruik alleen door KÄRCHER goedgekeurde reini- gingsmiddelen. Neem de aanbevolen dosering en de instructies bij het reinigingsmiddel in acht. Gebruik niet te veel reinigingsmiddelen om het milieu niet overmatig te belasten. Instructie KÄRCHER-reinigingsmiddelen garanderen een sto- ringsvrij gebruik. Vraag om advies of bestel onze cata- logus of de informatiebladen bij onze reinigingsmiddelen.

1. De reinigingsmiddelzuiglang uittrekken.

2. De aanzuighoeveelheid van de reinigingsmiddelop-

lossing aan de reinigingsmiddelfilter instellen.

3. De reinigingsmiddelzuigslang in een reservoir met

reinigingsmiddel hangen.

4. De sproeier op de stand "CHEM" zetten.

1. Het reinigingsmiddel spaarzaam op het droge op-

pervlak sproeien en laten inwerken (niet laten op- drogen).

2. Het losgeweekte vuil met de hogedrukstraal weg-

spoelen. Na gebruik met reinigingsmiddel

1. De aanzuighoeveelheid aan het reinigingsmiddelfil-

ter op maximale hoeveelheid instellen.

2. Het filter in helder water onderdompelen.

3. Het apparaat starten en een minuut lang helder

spoelen. Gebruik onderbreken

1. De hogedrukpistool sluiten.

Het apparaat schakelt uit.

2. De veiligheidsgrendel naar voren duwen.

De hogedrukpistool is beveiligd. Hogedrukrondstraal (0°) voor bijzonder hardnekkige verontreinigingen Lagedrukvlakstraal (CHEM) voor het ge- bruik met reinigingsmiddel of reinigen met geringe druk Hogedrukvlakstraal (25°) voor verontreini- gingen over een groot oppervlakNederlands 41 Gebruik verderzetten

1. De veiligheidsgrendel naar achteren duwen.

De hogedrukpistool is ontgrendeld.

2. De hogedrukpistool openen.

Het apparaat schakelt in. Gebruik beëindigen

1. De watertoevoer sluiten.

2. De hogedrukpistool openen.

3. De apparaatschakelaar op "I/ON" zetten en het ap-

paraat 5-10 s laten draaien.

4. De hogedrukpistool sluiten.

5. De apparaatschakelaar op "O/OFF" zetten.

6. De netstekker met droge handen uit het stopcontact

7. De watertoevoer verwijderen.

8. De hogedrukpistool openen tot het apparaat dru-

9. De veiligheidsgrendel naar voren duwen.

De hogedrukpistool is beveiligd. Transport 몇 VOORZICHTIG Niet-naleving van het gewicht Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht. LET OP Ondeskundig transport Beschadigingsgevaar Bescherm de trekker van het hogedrukpistool tegen be- schadiging. Apparaat in voertuigen transporteren: het apparaat volgens de geldende richtlijnen tegen het wegglij- den en kantelen beveiligen. Apparaat over langere trajecten transporteren: het apparaat aan de duwbeugel achter u aan trekken. Apparaat over trappen transporteren: het apparaat trede per trede naar boven trekken. De glijplaten be- schermen de behuizing tegen beschadiging. Apparaat dragen: het apparaat aan de grepen dra- gen. Transporthouder voor oppervlaktereiniger

1. het aansluitstuk van de oppervlaktereiniger op de

transporthouder aan de hogedrukreiniger steken.

2. De wartelmoer ca. 1 omwenteling vastschroeven.

Kraantransport GEVAAR Ondeskundig kraantransport Verwondingsgevaar door vallend apparaat of vallende voorwerpen Neem de plaatselijke voorschriften inzake ongevallen- preventie en de veiligheidsvoorschriften in acht. Het apparaat mag alleen door personen met de kraan wor- den getransporteerd die over de bediening van de kraan zijn geïnstrueerd. Controleer de takel voor elk kraantransport op beschadiging. Controleer de greep voor elk kraantransport op bescha- diging. Til het apparaat alleen aan de greep op. Gebruik geen aanslagkettingen. Beveilig de hijsinrichting tegen het per ongeluk uithan- gen van de last. Verwijder voor het kraantransport de straalbuis met de hogedrukpistool, de sproeiers, de oppervlaktereiniger en de andere losse voorwerpen. Transporteer tijdens het hijsen geen voorwerpen op het apparaat. Sta niet onder de last. Let erop of zich in de gevarenzone van de kraan geen personen bevinden. Laat het apparaat niet zonder toezicht aan de kraan hangen.

1. De hijsinrichting aan de greep van het apparaat be-

vestigen. Opslag 몇 VOORZICHTIG Niet-naleving van het gewicht Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht. Het apparaat alleen in binnenruimtes opslaan. Apparaat opbergen

1. De straalbuis met de hogedrukpistool in de sproei-

erhouder plaatsen en in de straalbuishouder vast- klikken.

2. Het netsnoer opwikkelen en over de kabelhouder

3. De stekker met de gemonteerde clip bevestigen.

Bij apparaten met slangtrommel:

4. De hogedrukslang op de slangtrommel wikkelen en

de greep van de krukhendel omklappen. Bij apparaten zonder slangtrommel:

5. De hogedrukslang bewaren:

a de hogedrukslang opwikkelen. b De hogedrukslang over de slanghouder hangen. c De hogedrukslang met de rubberband beveiligen.

6. De ontgrendeling duwbeugel indrukken en duwbeu-

gel inschuiven. Vorstbescherming LET OP Vorst Vernietiging van het apparaat door bevriezend water. Verwijder al het water uit het apparaat. Bewaar het apparaat op een vorstvrije plaats. Als er geen vorstvrije opslag mogelijk is:

1. het water aflaten.

2. Een in de handel verkrijgbaar vorstbeschermings-

middel door het apparaat pompen. Instructie Een in de handel verkrijgbaar vorstbeschermingsmiddel voor motorvoertuigen op glycolbasis gebruiken. De in- structies van de fabrikant van het vorstbeschermings- middel in acht nemen.

3. Het apparaat maximaal 1 minuut laten lopen, tot de

pomp en de leidingen leeg zijn.42 Nederlands Onderhoud GEVAAR Per ongeluk opstartend apparaat Verwondingsgevaar, elektrische schok Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit. Instructie Afgewerkte olie mag alleen op de daardoor bestemde verzamelpunten worden afgevoerd. Geef afgewerkte olie daar af. Verontreinigen van het milieu met afge- werkte olie is strafbaar. Veiligheidsinspectie/onderhoudscontract Met uw dealer kunt u een regelmatige veiligheidsin- spectie vastleggen of een onderhoudscontract afslui- ten. Vraag hierover advies. Onderhoudsintervallen Voor elk gebruik Het netsnoer op schade controleren. Een beschadigde kabel onmiddellijk door de geau- toriseerde klantenservice of een elektricien laten vervangen. De hogedrukslang op beschadiging controleren. Een beschadigde hogedrukslang onmiddellijk ver- vangen. Het apparaat op dichtheid controleren. 3 druppels water per minuut zijn toegestaan. Bij grote- re lekkage contact opnemen met de klantenservice. Wekelijks De zeef in de wateraansluiting reinigen (zie hoofd- stuk De zeef in de wateraansluiting reinigen). De filter aan de reinigingsmiddelzuigslang reinigen. Om de 500 bedrijfsuren, minstens jaarlijks Het onderhoud van het apparaat door de klanten- service laten uitvoeren. Onderhoudswerkzaamheden De zeef in de wateraansluiting reinigen

1. De wartelmoer eraf schroeven.

2. De slangaansluiting eraf halen.

3. De zeef verwijderen.

4. De zeef aan de buitenkant reinigen en afspoelen.

5. De zeef insteken.

Instructie De zeskant van de slangaansluiting voor de aansluiting in het apparaat uitlijnen.

6. De slangaansluiting aanbrengen en met de wartel-

moer aantrekken. Hulp bij storingen GEVAAR Per ongeluk opstartend apparaat, contact van stroomvoerende delen Verwondingsgevaar, elektrische schok Schakel vóór werkzaamheden aan het apparaat het ap- paraat uit. Trek de netstekker eruit. Laat alle controles en werkzaamheden aan elektrische delen door deskundig personeel uitvoeren. Neem bij storingen die niet in dit hoofdstuk worden ver- meld contact op met een bevoegde klantenservice. Het apparaat kan niet gestart worden

1. Het netsnoer op schade controleren.

2. De netspanning controleren.

3. Als het apparaat oververhit is:

a De apparaatschakelaar op "O/OFF" zetten. b Laat het apparaat minstens 15 minuten lang af- koelen. c De apparaatschakelaar op "I/ON" zetten.

4. Neem bij elektrisch defect contact op met de klan-

tenservice. Het apparaat bereikt niet de vereiste druk

1. De sproeier op hoge druk zetten.

2. Het apparaat ontluchten (zie hoofdstuk Apparaat

3. De zeef in de wateraansluiting reinigen (zie hoofd-

stuk De zeef in de wateraansluiting reinigen).

4. De watertoevoerhoeveelheid controleren (vereiste

hoeveelheid zie hoofdstuk Technische gegevens).

5. De sproeier reinigen, evt. vervangen.

6. Neem indien nodig contact op met de klantenser-

vice. De pomp is ondicht. Tot 3 druppels wateruitlaat per minuut zijn toegestaan. Bij grotere ondichtheid van het apparaat door de klantenservice laten controleren. De pomp klopt

1. De watertoevoerleiding op dichtheid controleren.

2. De zuigleiding voor reinigingsmiddel op dichtheid

3. De aanzuighoeveelheid aan de reinigingsmiddelfil-

ter op minimale hoeveelheid instellen.

4. Het apparaat ontluchten (zie hoofdstuk Apparaat

5. Neem indien nodig contact op met de klantenser-

vice. De toevoeging van reinigingsmiddel is te gering

1. De sproeier op "CHEM" zetten.

2. De aanzuighoeveelheid aan de reinigingsmiddelfil-

3. De reinigingsmiddelzuigslang met filter controleren/

4. Neem indien nodig contact op met de klantenser-

vice. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde)Nederlands 43 Technische gegevens HD 5/11

Gegevens capaciteit apparaat Sproeiergrootte van de standaard- sproeier

Bedrijfsdruk MPa 11 12 12 11,5 11,5 12 12 Bedrijfsoverdruk (max.) MPa 17,1 17,5 17,5 17,1 17,1 18 18 Opbrengst, water l/min 8,3 8,3 8,3 8,3 8,3 8,3 8,3 Opbrengst, reinigingsmiddel l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Reactiekracht van het hogedruk- pistool N 21,3 21,3 21,3 21,3 21,3 21,3 21,3 Afmetingen en gewichten Typisch bedrijfsgewicht (CX) kg 24,2 (-) 23,7 (26) 23,7 (26) 23,7 (26) 24,2 (26,4) 25,2 (-) 25,2 (-) Lengte mm 380 380 380 380 380 380 380 Breedte (CX) mm 360 (-) 360 (370)

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Wateraansluiting Toevoerdruk (max.) MPa1111111 Toevoertemperatuur (max.) °C 60606060606060 Toevoerdebiet (min.) l/min 12 12 12 12 13 13 13 Aanzuighoogte (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Minimumlengte watertoevoerslang m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Minimumdiameter watertoevoerslang in 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Zuigslang met filter bestelnummer 2.643-

Gegevens capaciteit apparaat Sproeiergrootte van de standaard- sproeier

Bedrijfsdruk MPa 13 15 17 16,5 13 13 13 Bedrijfsoverdruk (max.) MPa 17,5 20 20 20 19 19 19 Opbrengst, water l/min 8,3 8,3 8,1 8,0 9,8 9,8 9,8 Opbrengst, reinigingsmiddel l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Reactiekracht van het hogedruk- pistool N 22,2 23,8 25,4 25,4 26,6 26,6 26,6 Afmetingen en gewichten Typisch bedrijfsgewicht (CX) kg 23,7 (26) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (-) 25,2 (27,5) Lengte mm 380 380 380 380 380 380 380 Breedte (CX) mm 360 (370)

2,5 2,5 Wateraansluiting Toevoerdruk (max.) MPa 1 1 Toevoertemperatuur (max.) °C 60 60 Toevoerdebiet (min.) l/min 13 13Nederlands 45 Technische wijzigingen voorbehouden. EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis door het ontwerp en de constructie en door de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Hogedrukreiniger Type: 1.520-xxx Relevante EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Toegepaste geharmoniseerde normen EN 60335-1 EN 60335-2-79 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2008 HD 5/12 C, HD 5/12 CX, HD 5/13 C, HD 5/13 CX EN 61000-3-11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/ 13 C, HD 6/13 CX Toegepaste conformiteitswaarderingsprocedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13

Gemeten: 86 Gegarandeerd: 88 HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX Gemeten: 89 Gegarandeerd: 92 HD 5/15 CX Gemeten: 87 Gegarandeerd: 90 De ondergetekenden handelen in opdracht en met vol- macht van de directie. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/05/01 Aanzuighoogte (max.) m 0,5 0,5 Minimumlengte watertoevoerslang m 7,5 7,5 Minimumdiameter watertoevoerslang in 1/2 1/2 Zuigslang met filter bestelnummer 2.643-

Gegevens capaciteit apparaat Sproeiergrootte van de standaard- sproeier

Bedrijfsdruk MPa 13 12,5 Bedrijfsoverdruk (max.) MPa 18 18 Opbrengst, water l/min 10,0 10,0 Opbrengst, reinigingsmiddel l/h 0-25 0-25 Reactiekracht van het hogedruk- pistool N 26,6 26,6 Afmetingen en gewichten Typisch bedrijfsgewicht (CX) kg 25,2 (-) 25,2 (-) Lengte mm 380 380 Breedte (CX) mm 360 (-) 360 (-) Hoogte mm 930 930 Berekende waarden conform EN 60335-2-79 Hand-arm-vibratiewaarde m/s
