Type product	Elektrische grastrimmer
Merk	Wolf Garten
Model	GT 840
Voeding	230 V ~ 50 Hz
Snijsysteem	Nylondraad met automatische toevoer (6-8 mm per start/stop)
Draadspoel	Nylon draadcassette (ref. 7130 085 GT-F7 of 7136 085 GT-F8)
Wiel (accessoire)	Ref. 7136 086 GT-R, voor gelijkmatig maaien
Snijhoek	4 verstelbare standen (ongeleid maaien, gelijkmatig maaien, onder struiken, verticaal kantenmaaien)
Telescopische steel	Ja, in hoogte verstelbaar met centrale handgreep
Kantenfunctie	Ja, maaikop 90° draaibaar voor verticaal maaien
Beschermbeugel	Aanwezig op GT 850 (hoger model), beschermt planten
Kabelbevestiging	Kabelklem op de handgreep om onbedoeld loskoppelen te voorkomen
Veiligheidsvoorziening	Aardlekschakelaar (RCD) aanbevolen ≤30 mA
Maximale verlengkabellengte	25 m met doorsnede ≥3×1,5 mm²
Minimale gebruikersleeftijd	16 jaar
Onderhoud	Na elk gebruik de ventilatiesleuven reinigen; het mes niet met waterstralen reinigen
Reserveonderdelen	Draadcassette (7130 085, 7136 085), wielen (7136 086) verkrijgbaar bij de dealer
Garantie	Volgens de geldende voorwaarden in het land (materiaal- of fabricagefouten)

Veelgestelde vragen - GT 840 Wolf Garten

Hoe de draadspoel van de Wolf Garten GT 840 vervangen?

Koppel het apparaat los. Druk tegelijkertijd op de twee nokken van het spoeldeksel en verwijder het deksel. Verwijder de lege spoel, reinig vuil. Plaats de nieuwe spoel (de draadeinden moeten in hun bevestigingssleuven blijven om onbedoeld afwikkelen te voorkomen). Plaats het deksel terug door de nokken vast te klikken. Houd het apparaat parallel aan de grond voordat u het weer inschakelt.

Hoe de snijhoek op de GT 840 instellen?

De grastrimmer heeft 4 snijhoeken. Stel deze in met de hoekverstelling (markering E). De standen zijn: 1A voor ongeleid maaien (grote oppervlakken), 2B voor gelijkmatig maaien (met wielen), 3C voor maaien onder struiken/op hellingen, en 4D voor de kantenfunctie (verticaal maaien, na het 90° draaien van de maaikop).

Hoe de kantenfunctie (verticaal maaien) gebruiken?

Draai de maaikop 90° (markering F). Stel de werkhoek in op stand 4D (markering E). Monteer de wielen (markering H) en positioneer ze (markering J). De beschermbeugel (indien aanwezig, GT 850) moet in lage stand blijven om planten te beschermen.

Welke veiligheidsmaatregelen moet ik nemen?

Lees de gebruiksaanwijzing voor gebruik. Draag een veiligheidsbril, nauwsluitende kleding en gesloten schoenen. Houd kinderen en dieren uit de buurt. Gebruik een aardlekschakelaar (RCD) ≤30 mA. Koppel het apparaat los voor onderhoud of afstelling. Gebruik nooit metalen snijonderdelen.

Waarom wordt de draad niet automatisch toegevoerd?

Mogelijke oorzaken: lege spoel, onjuiste afstelling (knop geblokkeerd of vuile spoel), draad afgebroken of vastgelopen in de behuizing, of draad vastgesmolten op de spoel. Oplossing: vervang de spoel als deze leeg is, reinig vuile onderdelen, wikkel een nieuwe draad door er licht aan te trekken, of verwijder het gesmolten deel. Bij twijfel raadpleeg een WOLF-servicewerkplaats.

Welk type verlengsnoer gebruiken?

Gebruik een verlengsnoer met een minimale doorsnede van 3×1,5 mm² en een maximale lengte van 25 m. Indien van rubber, moet het type H07RN-F zijn; indien van PVC, type H05 VV-F. Het verlengsnoer moet beschermd zijn tegen waterstralen en mag niet lichter zijn dan de specificaties.

Hoe de grastrimmer reinigen en onderhouden?

Koppel het apparaat los. Reinig de ventilatiesleuven en de onderkant met een borstel na elk gebruik om grasresten te verwijderen. Reinig het mes niet met een waterstraal of onder hoge druk. Controleer regelmatig de staat van het netsnoer.

Welke accessoires kan ik kopen voor de GT 840?

U kunt nylon draadcassettes kopen (ref. 7130 085 GT-F7 of 7136 085 GT-F8) en wielen (ref. 7136 086 GT-R) voor gelijkmatig maaien. Deze zijn verkrijgbaar bij gespecialiseerde dealers.

Kan ik de grastrimmer gebruiken op natte grond of in de regen?

Nee, gebruik het apparaat niet op nat gras en laat het niet buiten in de regen staan. Het is ook verboden om het aan regen bloot te stellen. Het symbool op het apparaat geeft dit aan.

Wat te doen bij sterke trillingen in de handgreep?

Als u sterke trillingen voelt na het stoten van de draadcassette, stop dan onmiddellijk het apparaat en laat het controleren door een erkend WOLF-servicepunt. Dit kan wijzen op interne schade.

GEBRUIKSAANWIJZING GT 840 Wolf Garten

Originele gebruiksaanwijzing 29

1 Middelste handgreep
2 Telescoopsteel
3 Installing edgen
4 Draadmes
5 Veiligheidsbeugel ter bescherming van de planten (GT 850)
6 In- en uitschakelaar
7 Bovenste handgreep met kabeltrekontlasting
8 Instelling stand van de steel
9 Onderstel (GT 845, GT 850)
10 Draadspoel

DK

1 Midtergreb
2 Teleskopskaft
3 Indstilling kantning
4 Tradkniv
5 Plantebeskyttelsesbøjle (GT 850)
6 Strömbrytare start-stop
7 Overgrep med kabeltraekaflastning
8 Indstilling skafthaelding
9 Kørestel (GT 845, GT 850)
10 Trådkassette

FIN

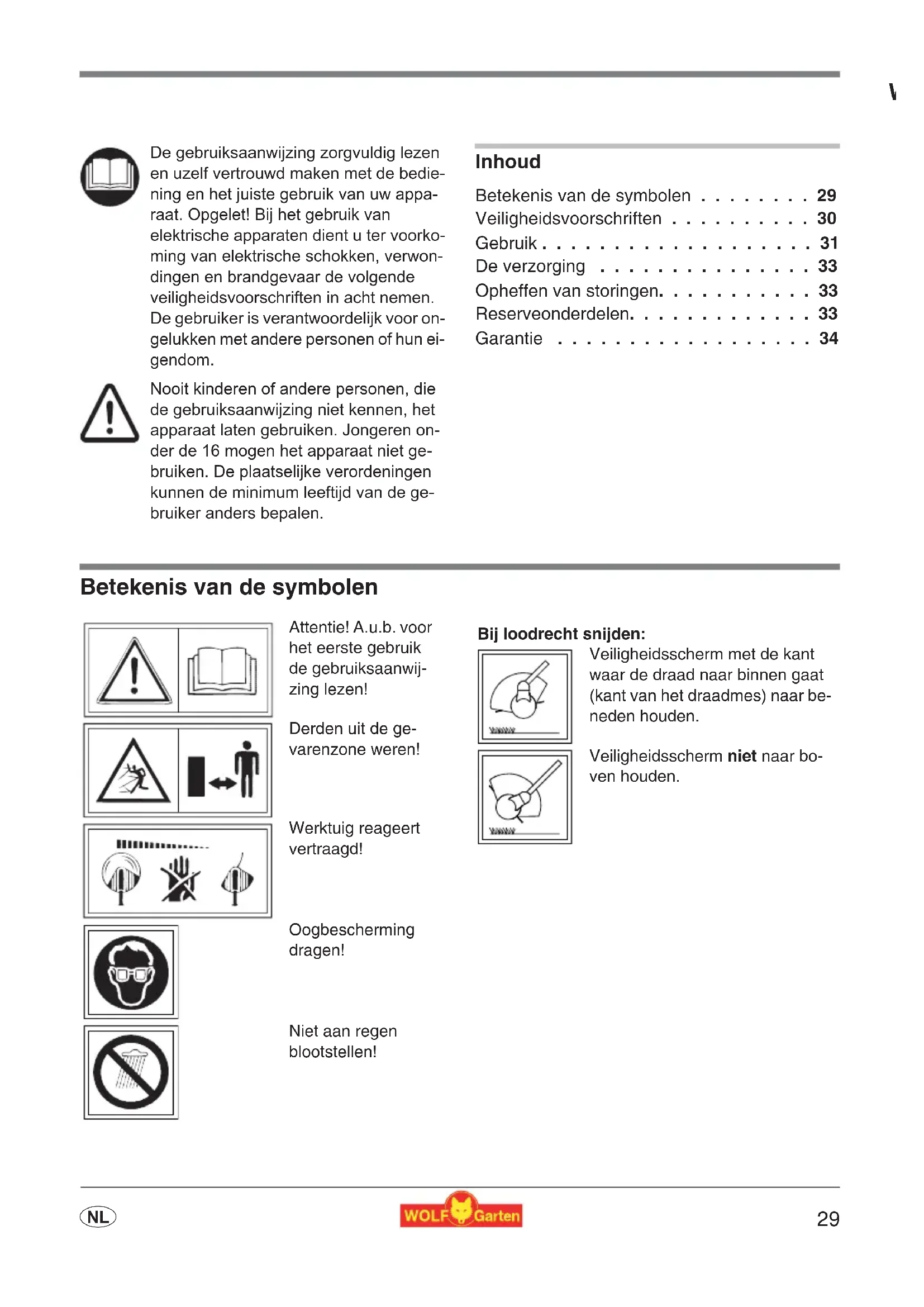

De gebruiksaanwijzing zorgvuldig lezen en uzelf vertrouwd make met de bediening en het juiste gebruik van uw apparaat. Opgelet! Bij het gebruik van elektrische apparaten dient u ter voorkoming van elektrische schokken, verwondingen en brandgevaar de volgende verligheidsvoorschriften in acht nemen. De gebruiker is verantwoordelijk voor ongelukken met andere Personen of hun eigdom.

Nooit kinderen of andere Personen, die de gebruiksaanwijzing nicht kennen, het apparaat lately gebruiken. Jongeren onder de 16 mogen het apparaat Niet gebruiken. Deplaatselijke verordeningen kuren de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Betekenis van de symbolen 29

Veiligheidsvoorschriften 30

Gebruik 31

Deverzoring 33

Opheffen van storingen. 33

Reserveonderdelen. 33

Garantie 34

Betekenis van de symbolen

Attentie! A.u.b. voor het eerste gebruik de gebruiksaanwijz ing lezen!

Derden uit de gevarenzone weren!

Werktuig reageert vertraagd!

Niet aan regen bloatstellen!

Bij loodrecht snijden:

Veiligheidsschem met de kant waar de draad maar binnen gaat (kant van het draadmes)aar beneden houden.

Veiligheidsschemnietnaarboven houden.

Veiligheidsvoorschriften

Algemene aanbevelingen

• Algemene aanbevelingen voor graskanten, zoals Kleinere graskanten en gazonsuit de partikuliere sektor. De draadmaaier is nicht bestemd voor gebruik in parken, sportvelden en in de landbouw.
• Om verwondingen te voorkomen mag de draadmaier nicht worden gebrukt:
• voor het maaien van struiken en hagen;
• voor het maaien van bloemen;
• voor het verkruimelen van kompost.
• Deze apparaten zich er zich voor bestemd om gebruikt te worden door personen zonder ervaring en/of kennis of door personen met beperkte psychische, sensorische en gee-stelijke vermogens, tenzij ze onder toezicht staan of over het gebruik van deze apparaten werden geinstruendum door personen die verantwoordelijk zijk voor hun veiligheid.
• Personen diejonger zich dan 16aar mogen de apparaten nicht bedieren.
• Onderbreek het werkken met de machine, wanneeer personen, vooral kinderen of huisdieren in de buurtহ.
• Er mag nicht met het apparaat gewerkt worden als er andere mensen (vooral kinderen) of diearen in de buurt�. U bent voor eventuele verwondingen verantwoordelijk.
• Gebruik de machine alleen bij daglicht of bij een goede kunstmatige verlichting.
• De draadmaier alleen bij droog waar gebruiken en Niet in de regen lately liggen.
• Monteer nooit metalen snij-elementen.

Voor gebruik

• Verwijder takken en andere objekten uit het gazon. Letijdens het gebruik op onregelmatigheden.
• De verlangkabel dient regelmatig op beschadigingen en slijtage gekontroleerd te worden. Alleen dan gebruiken als de verlangkabel voor 100% in orde is.

• Het apparaat Niet gebruiken als de bescherm-kap of andere onderdelen zwaar beschadigd zichn.

• Om veiligheidsredenen mogen alleen originele onderdelen van de fabrikant gebruikt worden. Let bij het verrangen van de onderdelen op de aanwijzingen.

• Voor het instellen of schoonmaken van het apparaat of voor controleren of de aansluitkabel kapot is, het apparaat uitzetten en de stekker eruit halen.
• Voor het inschakelen van de machine en na botsingen, contrôleert u de machine op zichbare slijtage of beschadigingen en LASTU nooodzakelijkre reparaties uitvoeren.

Kabels

Maak uitsluitend gebruik van een verlangkabel met een minimale diameter van 3× 1,5mm^2 en een max. lengte van 25m

• wanner rubber slangleidingen, dan nicht Lichter dan type HO7RN-F

• wonneer PVC slangleidingen, dan nicht lichter dan type HO5 VV-F (leidingen van dit type zichn nicht geschikt om constant in de open lucht gezruikt te worden - zoals bijv.: als onderaardse leiding voor de aansluiting van een tuinstekkerdoos, een vrijpomp of voor opslag in de open lucht)

• Ze要去en beveiligd zich gegen opspattend water.

• Gebruik een aardlekbveiliging (RCD) met een lekstroom van maximaal 30mA .
• Bevestig de aansluitkabel aan de kabelontlasting. Laat de kabel Niet gegen randen, suntige of scherpe voorwerpen aan schuren. Klem de kabel Niet tussen deuropingen of raamkiearen. Schakelvoorzieningen mogen Niet worden verwijderd of overbrugd (bijv. schakelhefboom verbinden met de duwstang).

Bij gebruik

Houdt alkijd uw handen en voeten van de snij-voorziening weg, vooral wanner u de motor inschakelt.

Vermijd enig letsel aan elke voorziening, die dient voor het afsnijden van de draadlengte. Na het uittrekken van een neue draad houdt u de machine altijd in de normale werkpositie, voordat deze worden ingeschakeld.
- De draadmaier bij gebruik parallel aan het gazon honden om verwondingsgevaar te voorkomen.
- Altijd een veilige afstand van de draaiende draad innemen.
Ogen beschemen!
Draag geschikte kleding; geen kleding die gemakkelijk beschadigd kan worden. Draag ste-vige schoenen en beschemuw benen door het dragen van een lange broek.
Bij het lopen van de ene maar de andere werkplek dient de motor uitgeschakeld te+zijn.
Wees vooral voorzichtig bij achteruitlopen.
Houdt de verlangkabel uit de buurt van de maaikop.
- Als de aansluitkabel gedurende het gebruik worden beschadigd,要去 deze onmiddelijk van het net worden gezcheiden. Kabel Niet aanraken voordat deze van het gezcheiden is.
- Het apparaat bij rustpauzes nicht onbeheerd la-ten liggen. Berg het veilig op.
- De in het apparaat geinstalleerde schakelaars mogen Niet verwijderd worden of door middel van omleidingen uitgeschakeld worden.
- De draadcassette Niet gegen de bodem of de muur lately stoten. Als de draadcassette eenmaal is beschadigd, dan voelt u dit aan vibratie

in de handgreep. Wannerer dit het geval is, dan dient de draadmaier gekontroleerd te worden.

Na het gebruik

• Verwijder na het gebruik de voedingsstekker en controller de machine op beschadigingen.
• Let op bij het uitschakelen, want de motor loopt nog even door.
  Wachten tot de motor stilstaat.
• Het onderhoud en het reinigen van het apparaat mag alleen met een stilstaande motor gebeuren en indien het apparaat Nieteer op de elektriciteit is geschakeld. Let op, alleen origine WOLF draadcassettes gebruiken. Montage-aanwijzigingen opvolgen.
• De draadmaier mag nicht met stromend water en vooral nicht onder hoge druk gereinigd worden.
• Reparaties mogen alleen door de WOLF officièle werkplaatsen worden uitgevoerd.
• Let erop, dat luchtopeningen nicht zich verstopt.
  Berg de machine nicht op binnen handbereik van kinderen.

Afvalverwijdering

Afgedankte elektrische apparatuur mag Niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijk wijze.

Gebruik

Gebruikstijden

Gelieve de specifieke nationale verordeningen in acht te nemen.

Installingen

De gazontrimmer beschicht over een viervoudig verstelbare werkhoek. Daardoor kunt problematische en moeilijk toegankelijkke plaatsen in de tuin gemakkelijk bereiken.Om de optimale werkpositie in te stellen, moet u a.u.b. de volgende aanwijzingen in ache nemen.

Tijdens de werkzaamheden要去 de snijkoplichtaarvorenzijngebogen.

Werkhoek en wielen

Vrij snijden - Werkhoek 1 A

Het vrij snijden is vooral geschikt om groe hoog begroeide oppervlakken te trimmen. Bij het vrij snijden moet men de gazontrimmer in een halve kring voor het lichaamBeen en weer bewegen.

1. Werkhoek instellen . E
2. Wielen verwijderen . G

Gelijkmatig snijden - Werkhoek 2 B

Tip: Om een gelijkmatig hoge en correcte snijhoogte te verkrijgen要去 u gebruik make n van de wielen (zie toebehoren).

1. Werkhoek instellen . E
2. Wielen monteren . H
3. Wielen positioneren . J

Snijden onder struiken / bij hellende vlakken - Werkhoek 3 C

1. Werkhoek instellen . E
2. Wielen verwijderen . G

Edge-functie (loodrecht snijden) - Werkhoek 4 D

De edge-functie maakt het möglichk om de randen van het gazon exact en gemakkelijk te trimmen.

1. Snijkop 90^ draaien . F
2. Werkhoek instellen . E
3. Wielen monteren . H
4. Wielen positioneren . J

Beugel ter bescherming van de planten (GT 850)

De veiligheidsbeugel beschermt struiken, bomen en perkplanten (M). Bij het edgen moet de veiligheidsbeugel om het toestel blijven zitten (M).

Telescoopsteel en handgreep

Door middel van een telescoopsteel en de middelste handgreep kunt u het toestel aan uw eiglen lichaamsgroote aanpassa L

Kabel maar de trekontlasting leiden

De trekontlasting in de geleidingsgreep voorkomt dat de verlengingskabel los raakt N).

Aansluiten op de wandcontactdoos (230 Volt, 50 Hz)

• Het apparaat slechts aansluiten op wandcontactdozen die gezekerd zichn met een 10-16 A zekering met. trage smeltveiligheid (of 16A zekeringautomaat).

Opmerking: Aardlekschakelaar

Deze veiligheidsvoorzieningen beschermen gegen zware verwondingen bij het aanraken van beschadigde kabels, bij gebrekkige isolatie en in sommige geallen ook bij beschadigingen aan spanningvoerende kabels.

We adviseren dat het apparaat slechts aangesloten worden op een stopcontact dat beschermd is met een aardlekschakelaar met een lekstroom van nicht meer dan 30mA
- Vervangende onderdelen zich verwrijgbaar voor oude installations. Raadpleeg hiertoe een elektrotechnischvakman.

In -/ uitschakelen (2)

i Tips voor het trimmen

• Hoog gras langzaam en trapsgwijs sni-jden.
• Als de snijdraad door slijtage te kort worden, het toestel gewoon uitschakelen. De draad verstelt zich dan automatisch op de juiste lenghte bij.
  Bij elk in- en uitschakelen stelt de draad zich automatisch 6-8 mm bij. Veelvuldig in- en uitschakelen zonder reden hebft daardoor een verhoogde slijtage van de draad tot gevolg.
  Ukunt de levensduur van uw trimmer verlengen door voor of na elk trimmen de ventilatiesleuven te reinigen en de grasresten aan de onderkant van het toestel te verwijderen.

De verzorging

Draadspoel verrangen

Snijgereedschap staat nicht meteen stil! Vór alle werkzaamheden aan het toestel de stekker uittrekken!

1. Spoeldeksel aan beiden kliksloten tegelijkertijd indrukken en verwijderen O
2. Draadspoel verwijderen.
3. Eventuele vuilresten verwijdersen.
4. Om te vermijden, dat de spoeldraad per ongeluk afspoelt, de draadeinden van de{nieuwesspoel - voor het inleggen Niet uit de bevestigingsssleuven nemen P

5.Draadspoel in de behuizing leggen. Q

De noppen van de draadspoel要去en\ aar de deksel wijzen!

1. Spoeldeksel zodanig op de draadopname-inrichtingplaatsen, dat beiden kliksloten voelbaar vast klikken.

Voor het inschakelen: Gazontrimmer parallel met de bodem houden, waar anders gevaar voor lichamelijk letsel staat.

Opheffen van storingen

Probleem Mogeli	ke oorzaak Opheffen door
Automatische draadverlenging functioneert nicht.	• Spoel leeg. • Zie verwisselen van de draadcassette
	• Verstelmechanisme en doorvoerknop is verstopt.	• Delen met de borstel van vuil reinigen.
	• Draad is afgeb broken en in de cassette teruggetrokken.	• Draadcassette verwijderen en verwolgens de draad geleidelijk opwinden en verwolgens cassette waar monteren.
	• Draad heeft zichzelf om de spoel vast-geklemd.
	• Draad is om de spoel gesmolten.	• Gesmolten draad verwijderen en verwolgens de draadoor geleidelijk op-winden en de cassette waar monteren.

Opgelet! Bij alle overige storingen dient het apparaat bij een WOLF werkplaats aangeboden te worden.

Reserveonderdelen

Bestelnr. Aktielaanduiding Artikelbeschrijving
7130 085 GT-F7	Draadcassette
7136 085 GT-F8	Draadcassette
7136 086 GT-R	Wielen

Levering via uw dealer

Garantie

In elk land gelden de garantiebepalingen die door once maatschappij of importeur worden uitgeveven. Storingen aan uw apparaat verhelpen wij kos-teloos in het kader van de garantie, indien een materiaal- of Produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbij-zijnde vestiging.
