Produkttype	Elektrisk gresstrimmer
Merke	Wolf Garten
Modell	GT 840
Strømforsyning	230 V ~ 50 Hz
Klippesystem	Nylontråd med automatisk fremføring (6-8 mm per start/stopp)
Trådspole	Nylontrådkassett (ref. 7130 085 GT-F7 eller 7136 085 GT-F8)
Hjul (tilbehør)	Ref. 7136 086 GT-R, for jevn klipping
Klippevinkel	4 justerbare posisjoner (ukontrollert klipping, jevn klipping, under busker, vertikal kantklipping)
Teleskopskaft	Ja, høydejusterbart med sentralt håndtak
Kantklippefunksjon	Ja, klippehode kan roteres 90° for vertikal klipping
Beskyttelsesbøyle	Finnes på GT 850 (høyere modell), beskytter planter
Kabelfeste	Kabelholder på håndtaket for å unngå utilsiktet frakobling
Sikkerhetsanordning	Jordfeilbryter (RCD) anbefalt ≤30 mA
Maks skjøtelengde	25 m med tverrsnitt ≥3×1,5 mm²
Minimumsalder for bruk	16 år
Vedlikehold	Rens ventilasjonssporene etter hver bruk; ikke rens kniven med vannstråle
Reservedeler	Trådkassett (7130 085, 7136 085), hjul (7136 086) tilgjengelig hos forhandler
Garanti	I henhold til gjeldende vilkår i landet (material- eller produksjonsfeil)

Ofte stilte spørsmål - GT 840 Wolf Garten

Hvordan skifte trådspolen på Wolf Garten GT 840?

Koble apparatet fra. Trykk samtidig på de to låsene på spolelokket og fjern lokket. Ta ut den tomme spolen, rens bort smuss. Plasser den nye spolen (trådendene må forbli i festesporene for å unngå utilsiktet avrulling). Sett på lokket og klikk låsene på plass. Hold apparatet parallelt med bakken før du starter det på nytt.

Hvordan justere klippevinkelen på GT 840?

Gresstrimmeren har 4 klippevinkler. For å justere, bruk vinkeljusteringen (markering E). Posisjonene er: 1A for ukontrollert klipping (store flater), 2B for jevn klipping (med hjul), 3C for klipping under busker/skråninger, og 4D for kantklippefunksjon (vertikal klipping, etter å ha rotert klippehodet 90°).

Hvordan bruke kantklippefunksjonen (vertikal klipping)?

Roter klippehodet 90° (markering F). Still arbeidsvinkelen til posisjon 4D (markering E). Monter hjulene (markering H) og plasser dem (markering J). Beskyttelsesbøylen (hvis tilstede, GT 850) må forbli i lav posisjon for å beskytte planter.

Hvilke sikkerhetstiltak må jeg følge?

Les bruksanvisningen før bruk. Bruk vernebriller, tettsittende klær og lukkede sko. Hold barn og dyr unna. Bruk en jordfeilbryter (RCD) ≤30 mA. Koble apparatet fra før vedlikehold eller justering. Bruk aldri metallskjæreblader.

Hvorfor mater ikke tråden automatisk?

Mulige årsaker: tom spole, feil innstilling (blokkert knapp eller skitten spole), tråd revet eller fast i boksen, eller tråd smeltet på spolen. Løsning: bytt spolen hvis tom, rens skitne deler, trekk ut ny tråd ved å dra forsiktig, eller fjern den smeltede delen. Ved tvil, kontakt et WOLF-verksted.

Hvilken type skjøteledning skal brukes?

Bruk en skjøteledning med minste tverrsnitt 3×1,5 mm² og maksimal lengde 25 m. Hvis i gummi, må den være av type H07RN-F; hvis i PVC, type H05 VV-F. Skjøteledningen må være beskyttet mot vannsprut og må ikke være lettere enn spesifikasjonene.

Hvordan rengjøre og vedlikeholde gresstrimmeren?

Koble apparatet fra. Rens ventilasjonssporene og undersiden med en børste etter hver bruk for å fjerne gressrester. Ikke rens kniven med vannstråle eller høyt trykk. Kontroller jevnlig tilstanden til strømledningen.

Hvilket tilbehør kan jeg kjøpe til GT 840?

Du kan kjøpe nylontrådkassetter (ref. 7130 085 GT-F7 eller 7136 085 GT-F8) og hjul (ref. 7136 086 GT-R) for jevn klipping. Disse er tilgjengelig hos spesialforhandlere.

Kan jeg bruke gresstrimmeren på vått underlag eller i regn?

Nei, ikke bruk apparatet på vått gress og ikke la det stå ute i regn. Det er også forbudt å utsette det for regn. Symbolet på apparatet angir dette.

Hva gjør jeg ved sterke vibrasjoner i håndtaket?

Hvis du kjenner sterke vibrasjoner etter å ha truffet trådkassetten, stopp apparatet umiddelbart og få det kontrollert av en autorisert WOLF-service. Dette kan indikere innvendig skade.

BRUKSANVISNING GT 840 Wolf Garten

1 Midthandtak
2 Teleskopstang
3 Kantinnstilling
4 Tradkniv
5 Bøyle for beskyttelse av planter (GT 850)

6 B r y t e r

7 Overste handtak med kabelstrekkavlastni
8 Innstilling av stanghelning
9 Chassis (GT 845, GT 850)
10 Trådkassett

S

1 Mithhandtag

2 Teleskopskaft

8 Installnng av skaftlutning

Teleskopskaft og handgreb

Apparatet tilpasses kroppens storrelse vha. teles-kopskaftet og handgrebet K L

Tilslutnng til stikkontakten (230 volt, 50 Hz)

Les dette braupsanvisingen nøye og bli fortrolig med betjeningeselementene og riktig bruk av utstyret. Obs! Følg nedenstående sikkerhetsanvisninger ved bruk av elektrisk verktøy slick at du beskytter deg mot elektrisk støt, personskader og brannfare. Brukeren er ansvarlig for ulykker som rammer andre personer eller deres eiendeler.

Barn og andre personer som ikke er kjent med bruksanvisningen, på ikke bruke utstyret. Ungdom under 16 ør på ikke bruke utstyret. Lokale forskritter kan fastsette aldersgrensen for brukere.

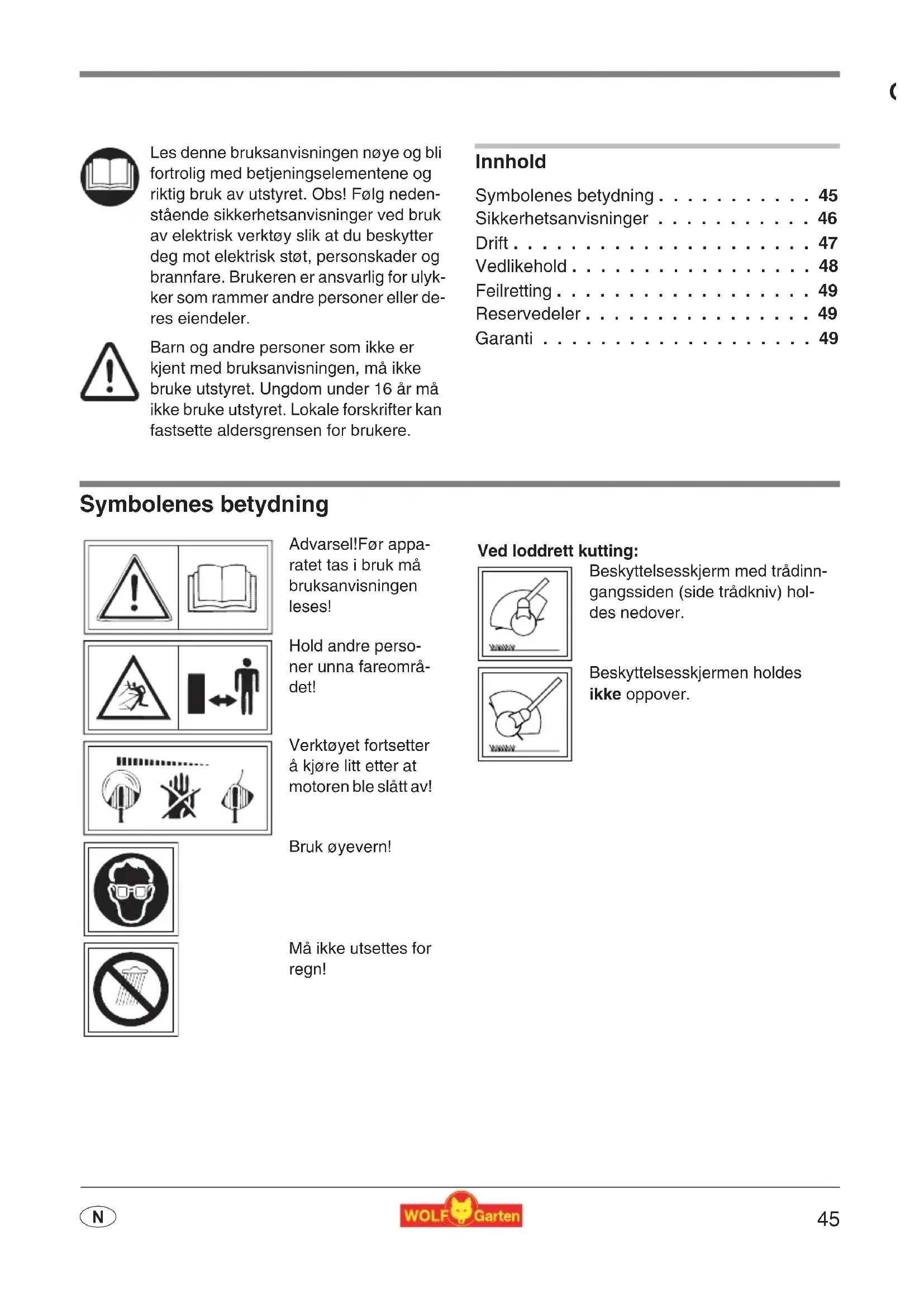

Innhold

Symbolenes betydning 45

Verktøyet fortsetter
å kjore litt erter at motoren ble slatt av!

Bruk oyevern!

Beskyttessskjerm med tradinngangssiden (side tradkniv) holds nedover.

Beskyttessskjermen holdes\ ikke oppover.

Denne plentrimmeren er forutsett til vedlikehold av plenkanter ogindre gress og plenflater pa privat omrade.Denne trimmeren skal icke brukes i offentlige anlegg, parker, sportsanlege, pa veier osv. og heller icke i jord- og skogbruk.
- På grunn av legemsfare for forbrukeren mä plentrimmeren ikke brukes: - til trimming av småskog, hekker og busker; - til skjæring av blomster; - til oppkutting med tanke på kompostering.
Dette apparatet er/DDke laget for at personer med manglende erfaring og/eller manglende viten,ller personer med begrense psykiske,sensoriske ell mentale evner skal benytte det,med mindre de blir passet pa av en ansvarlig person erler far anvisning i hvordan Produktet skal brukes.
Ungdom under 16 ar mA不同程度 bruke apparatet.
- Avbryt bruken av maskinen nár det er personer, spesielt barn, eller husdyr i naerhen.
Apparatet mä ikke settes i gang när personer (særlig barn) eller dyr er i nærheten; du er ansvarlig for skadene!
- Bruk trimmeren bare i tort vaer og la den/DDigge ute i regnet.
- Bruk maskinen bare ved dagslys eller god, kunstig belysning.
- Du ma aldri montere metalliske skjæreelementer.

För innsats

Fremmedlegemer som kvister, steiner, staltrad osv. ma fjernes fra plenen. Vær observant på fremmedlegemer ogsa under trimmingen.
Tilslutningskabelen som er installert utenpapapparet et forlengelseskabelen ma regelmessig kontrolleres for a se om det er oppstatt skader eller brudd. Ma bare brukes i feilfri tilstand!
- Bruk aldri et apparat som har skader på beskyttesseinnretninger eller kledninger.

• Av sikkerhetsgrunner mä det bare brukes original reservedeler aller deler som anbefales av produsenten. Følg monteringshenvisin-gene ved utskifting!
  För innstilling eller rengjøring av saksen, trekk ut stikkontakten.
  För maskinen tas i bruk, og fetter päkjörsel er-ler annet uhell, uansett uhellets art: Kontroller maskinen for tegn på slitasje eller skade og fautfør de reparasjoner som matte+vere nodvendige.

Kabel

Bruk kun skjoteledninger med et mini-mumstverrsnitt pa 3× 1,5mm^2 og en maks. lengde pa 25m

• hvis gummiledninger, säkke lettere enn type HO7RN-F

• hvis PVC-ledninger, säkke lettere enn type HO 5 VV-F (Ledninger av donne typen er ikke egnet til permanent bruk utendørs - som f.eks.: legging under bakken til kobling av en hagestikkontakt, kobling av en hagedampumpe eller lagring utendørs)

• De må ogsa vare sprutsikker.
  Bruk en jordfeilstrøminretning (RCD) med en jordfeilstrøm på maks. 30 mA.
  Tilkoplingskabelen ma festes pa strekkavlastninger. Ma ikke skure pa kanter, spisse eller skarpe gjenstander. Kabelen ma ikke tvinges gjennom dør-ller vindussprekker. Koplingsinnretninger ma ikke fjernes eller kortsluttes (for eksempel ved abineinde girspaken til faringsskaftene).

Ved arbeit

• Hold alltid hendene og fottene borte fra skjæreinnretningen,ær spesielt oppmerk-som pa dette nár du starter motoren.
  Vær forsiktig sik at du unngar a skade deg ved alle innretninger som tjener til a kutte av tradlengden. Nár du har trukket ut en ny trad, skal du alltid holde maskinen i normal arbeidsstilling før du starter den.

• Ved innkobling holds plentrimmeren parallelt til plenen, da det ellers kan vare fare for skader.

• Hold sikkerhetsavstand fra den rotérende traden under arbeidet. Grip aldri i den rotérende traden.
  Bruk oyebeskyttelse!
  Bruk alltid arbeidsklaer som egner seg; jak vide klær etc. som kan komme inn i skjareverktoyet. Bruk sikre sko! Beskytt ocha bena (f. eks. med langbuker).

• Slå av motoren'nar apparatet skal Transportes til forskjellige arbeidssteder.
  Vær saerlig forsiktig hvis du gár bakover. Snublefare!
• Hold tilslutningsledningene unna skjaereverktoyene.
  Hvis det skulle opptre skader pa tilkoblingsledningen under bruken, ma nettforbindelsen kuttes oyeblikelig. Ledningen ma ikke berøres for den er koblet fra nettet.
  La aldri plentrimmeren ligge uten tilsyn nár du avbryter arbeidet! Oppbevar den pa et sikkert sted.
  Koblingsinnretningene som er innstellert pa apparatet ma ikke fjernes eller kortsluttes, f. eks. ved a binde strømbryteren il skaatet.
• Trådboksen må ikke støte mot bakken og ikke slå mot murkanter. Hvis trådboksen har fätt et kraftig støt en gang, sö man gi akt på en forsterket vibrasjon ved handtaket. Er dette tilfelle må apparatet kontrolleres på et serviceverksted.

Etter arbeidet

• Etter bruk skal stikkontakten tas ut og maskinen kontrolleres for skade.
• Ved utkobling: Merk! Fare! Skjaereverktoyet er enda i bevegelse!
• Vent alltid til skjaereverktoyet stopper.
• Vedlikeholds- og rengjoringsarbeid på apparatet, samt fjerning av beskyttelsesinnretninger erller utskifting av tradkassett, mA bare foretas'nar motoren er slatt av og skjaereverktoyet er utkoblet, og bare nár kontakten er trukket ut. Bruk bare original-WOLF-tradkassetter, merk monteringshenvisningene!
• Trådskjæreren må ikke rengøres med rennende vann, særlig ikke under høytrykk.
• Reparasjoner på apparatet på bare foretas av WOLF-service-stasjoner og autoriserte verksteder.
  Pass pa at lufteapningene er fri for urenheter.
• Oppbevar maskinen utilgengelig for barn.

Avfallshandtering

Ikke kast elektrisk utstyr sammen med husholdningsavfallet. Du bør resyklore apparatet, tilleggsutstyret og innpak-ningen på en miljøvennlig mæte.

Drift

Driftstider

Ta hensyn til regionale forskrifter.

Innstlinger

Gresstrimmeren har mulighet for a innstille arbeidsvinkelen i fire posisjoner. På dette maten kan De bekvent rekke problematiske a vanskelige steder i hagen.Fora innstille den optimale arbeidsposisjonen bes De vennligst legge merke til ffolgende henvisninger.

Under arbeidet skal klippehodet helle litt forover.

Arbeidsvinkel og hjul

Friklipping -Arbeidsvinkel 1 A

Friklipping egner seg spesielt godt til a trimme store, hoyt besvokste flater. Ved friklipping kal man svinge gresstrimmeren i en halvsirkel foran kroppen.

1. Innstilling av arbeidsvinkelen . E
2. Fjerne hjulene . G

Klippe jevnt -Arbeidsvinkel 2 B

Anbefaling: For öppnæ et jevnt og rent kutt bør man bruke hjul.

1. Innstilling av arbeidsvinkelen . E
2. Montere hjulene . H
3. Hjulene innstille . J

Klipping under busker / i skråninger -Arbeidsvinkel 3 C

1. Innstilling av arbeidsvinkelen . E
2. Fjerne hjulene . G

Kant-funksjon (loddrett klipping) -

Arbeidsvinkel 4 D

Kant-funksjonen gjør det mulig Å trimme gresskantene presist og bekvemt.

1. Drei klippehodet 90^ . F
2. Innstilling av arbeidsvinkelen . E
3. Montere hjulene . H
4. Hjulene innstille . J

Boyle for beskyttelse av planter (GT 850)

Boylen for beskytsese av planter beskytter busker,
træ og bedplanter (M). Ved kanting mæ boylen
for beskytsese av planter være ubenyttet (M).

Fore kabelen gjennom strekkavlastningen

Strekkavlastningen i foringshandtaket forhindrer at forlengelseskabelen utilsiktet trekkes ut N).

Tilkobling til nettkontakten (230 Volt, 50 Hz)

• Utstyret må bare kobles til kontakter med 10 - 16 A. sikring (eller LS-bryter type B).

Dette vernet beskytter mot personskader ved berøring av skadede ledninger, isolasjonsfeit og i visse tilfelle ogå ved skader som skyldes spenningsførende ledere.

Det anbefales Å bare koble til kontakter med jordfeilbryter som er sikret mot feilströmmer på maks. 30mA
Eldre installasjoner kan oppgraderes. Ta Kontakt med en installerator

Slà pà / av (2)

Tips for a trimme

• Klipp hoyt gress langsomt og i flere trinn.
• Apparatet slas ganske enkelt av nár klippeträden blir for kort pga slitasje. Traden stiller seg automatisk inn igjen til riktig lengde.
  Hver gang man slar apparatet av og pa forlenges traden automatisk med 6-8 mm. Ofte av- og paslag uten grunn forer derfor til oket tradforbruk.
• De forlenger trimmerens levetid ved Å fjerne gressrester fra luftespalten og undersiden av apparatet før erler etter hver trimming.

Vedlikehold

Bytte trådkassett

! Klipseverktøyet fortsetter Å gå rundt! Før alt arbeid på apparatet på nettpluggen trekkes ut!

1. Trykk samtidig inn begge smekklasknappene
   pø spole-dekselet og trekk det av O
2. Ta ut tradspolen
3. Fjern eventuelt smuss

4. Ikke ta ut tradenden fra holdeslissen i den nye kassetten for den er lagt inn, for a unnga en uønsket avspoling P

5. Legg trådspolen inn huset . Q

Nuppene på trådspolen mA peke mot dekselet!

Problem	Mulig ørsak Abhilfe
Automati-sk trådf-ramføring fungerer ikke	Trådspolen er tom. Se trådkasettbytte.
	Reguleringstenene, knappen og tråds-polen er tilsmusset.	Gjør delene rene med en børste.
	Tråden er revet av og er blitt dratt inn i kasetten.	Ta ut trådkasetten, og vikl på tråden med etlett drag og sett på plass kasetten.
	Tråden har klemt seg fast i spolen.
	Tråden er klebet fast på spolen.	Fjern den ødelagte tråden og vikl på tråden med etlett drag og sett på plass kasetten.

Advarsel! Alle andre feil skal utbedres av forhandlerverkstedet!

Reservedeler

Bestillingsnr. Betegnelse Beskrivelse
7130 085 GT-F7 Trådsnelle
7136 085 GT-F8 Trådsnelle
7136 086 GT-R Chassis

Leveres av forhandleren din

Garanti

I hvert land gjelder de garantibestemmelsene som er utgitt av vart firma hhv. var importor.

Feil pa maskinen blir reparert gratis i henhold til ansvarsbetingelsene, dersom arsaken skulle skyldes material-ller produksjonsfeit. I garantitilfeller ma du henvende deg til forhandleren ellr til narmesto salgskontor.

Byte av tradkassetten
