KÄYTTÖOHJE GT 840 Wolf Garten

1 Keskikahva 2 Teleskooppivarsi 3 Reunanleikkuuasento 4 Lanka 5 Suojakaari (GT 850) 6 Virtakytkin 7 Yläkahva ja vedonpoistin 8 Varren kallistuksensäätö 9 Alusta (GT 845, GT 850) 10 Lankakasetti

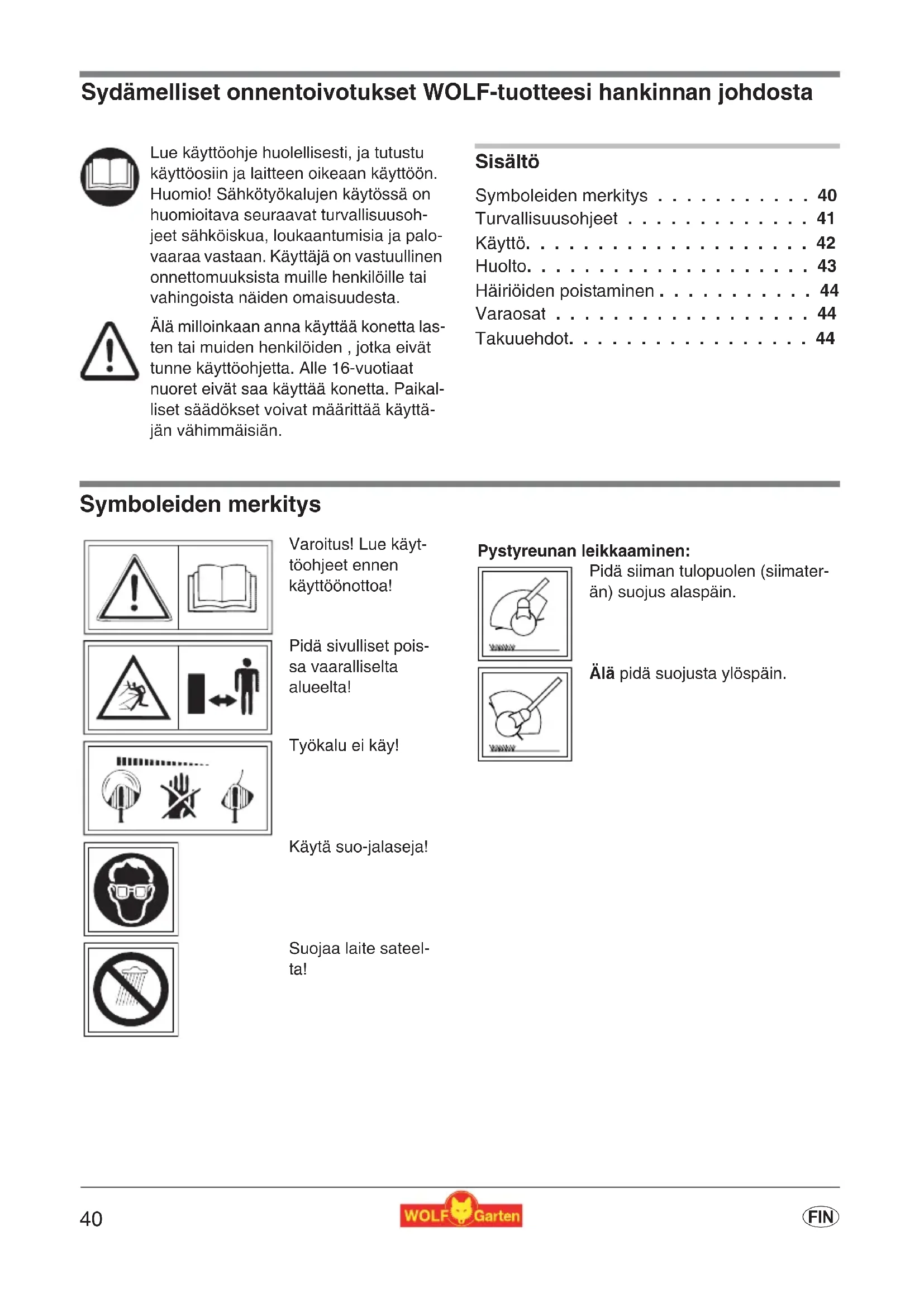

• f Sydämelliset onnentoivotukset WOLF-tuotteesi hankinnan johdosta Sisältö Symboleiden merkitys p. 40
• Turvallisuusohjeet p. 41
• Käyttö p. 42
• Huolto p. 43
• Häiriöiden poistaminen p. 44
• Varaosat p. 44
• Takuuehdot Symboleiden merkitys Lue käyttöohje huolellisesti, ja tutustu käyttöosiin ja laitteen oikeaan käyttöön. Huomio! Sähkötyökalujen käytössä on huomioitava seuraavat turvallisuusoh- jeet sähköiskua, loukaantumisia ja palo- vaaraa vastaan. Käyttäjä on vastuullinen onnettomuuksista muille henkilöille tai vahingoista näiden omaisuudesta. Älä milloinkaan anna käyttää konetta las- ten tai muiden henkilöiden , jotka eivät tunne käyttöohjetta. Alle 16-vuotiaat nuoret eivät saa käyttää konetta. Paikal- liset säädökset voivat määrittää käyttä- jän vähimmäisiän. Varoitus! Lue käyt- töohjeet ennen käyttöönottoa! Pidä sivulliset pois- sa vaaralliselta alueelta! Työkalu ei käy! Käytä suo-jalaseja! Suojaa laite sateel- ta! Pystyreunan leikkaaminen: Pidä siiman tulopuolen (siimater- än) suojus alaspäin. Älä pidä suojusta ylöspäin. Alkuperäinen käyttöohjekirja 0054678.book Seite 40 Mittwoch, 9. Dezember 2009 1:51 1341 p. 44

Turvallisuusohjeet Yleistä z Trimmeri solvetuu ertyisen hyvin nurmikon reunojen ja pienten nurmikkoalueiden leikkaa- miseen kotipuutarhoissa. Trimmeriä ei saisi käyttää yleisissä puutarhoissa, urheilukentillä, kaduilla tms. eikä maa- jaa metsätaloudessa. z Onnettomuusvaaran vuoksi trimmeriä ei saa käyttää: – pensaiden ja pensasaitojen leikkaamiseen; – kukkien leikkaamiseen; – puutarhajätteiden paloitteluun komostointia varten. z Henkilöt, joilta puuttuu kokemusta tai osaamis- ta tai fyysisesti, aisteiltaan tai henkisesti vaja- vaiset henkilöt eivät saa käyttää laitetta muuten kuin turvallisuudesta vastaavan hen- kilön valvonnassa tai jos laitteen käyttö on opastettu etukäteen. z Alle 16 vuoden ikäiset eivät saa käyttää laitet- ta. z Keskeytä koneen käyttö. jos ihmisiä (erityisesti lapsia) tai kotielämiä tulee sen lähistölle. z Varmista, ettei työskentelyalueen välittömäs- sä läheisyydessä ole ihmisiä (varsinkaan lap- sia) eikä eläimiä. Olet vastuussa vahingoista. z Käytä työkalua ainoastaan silloin kun näkyvy- ys on hyvä. z Käytä konetta vain päivänvalossa tai hyvässä keinovalaistuksessa. z Käytä maadoitettua virtalähdettä. z Älä asenna milloinkaan metallisis leikkuuele- menttejä. Ennen käyttöä z Ennen kein käynnistät trimmerin, poista lei- kattavalta alueelta marut, rautalanka jne. Varo leikatessasi nurmikolla olevia vieraita esineitä. z Kaikki johdot on tarkistettava vaurioiden ja ku- lumisen varalta. Käytä vain moitteettomassa kunnossa olevia johtoja. z Laitetta ei saa käyttää, jos turvalaite tai suojus on vaurioitunut. z Turvallisuussyistä laitteessa saa käyttää vain alkuperäisiä tai valmistajan hyväksymiä varao- sia. Muista noudattaa asennusohjeita! z Katkaise laitteesta virta ja irrota kone päävirta- lähteestä ennen kuin säädät tai puhdistat sitä tai tarkistat, onko liitäntäjohto sotkeutunut tai vaurioitunut. z Vor Inbetriebnahme der Maschine und nach ir- gendwelchem Aufprall, prüfen Sie die An- schlussleitung auf Anzeichen von. z Tarkasta ennen koneen käyttöönottoa tai mahdollisen iskun jälkeen sen mahdolliset ku- lumat tai vauriot ja anna suorittaa tarvittavat korjaukset. Kaapeli z Käytän vain jatkojohtoa, jonka poikkipinta on vä-hintään 3x1,5mm2 ja pituus enintään 25 m: – kumivaippaiset johdot vähintään HO7RN-F – PVC-johdot vähintään HO5 VV-F (tämän tyyppiset johdot eivät sovellu jatkuvaan ul- kokäyttöön - esim. maahan upotettu kaapeli puutarhapistorasian liittämistä varten, lam- pi-pumpun liittämistä varten tai varastointi ulkona) z Niiden on oltava roiskevesisuojattuja. z Käytä vikavirtasuojakytkintä (RCD), jonka vi- kavirta on enintään 30 mA. z Kiinnitä liitäntäkaapeli vedonpoistimeen. Estä hankautuminen reunoja tai teräviä kulmia vas- ten. Kaapeli ei saada jäädä puristuksiin oven tai ikkunan väliin. Kytkimiä ei saa poistaa tai ohittaa (esim. kytkinvipua ei saa sitoa kiinni ai- saan). Työskentely z Pidä kädet ja jalkaterät etäällä leikkausteristä etenkin silloin, kun kytket moottorin toi- mintaan. z Varo loukkaamasta itseäsi siiman pituuden säätävään leikkausvarustukseen. Kun olet ve- tänyt uuden siman ulos, pidä konetta aina nor- maalissa työskentelyasennossa, ennen kuin kytekt sen päälle. z Kun trimmeri käynnistetään, on sen pohja tur- vallisuussyistä asetettava nurmikkoa vasten. z Älä pistä käsiäsi pyörivän siiman lähelle. z Käytä silmäsuojuksia! 0054678.book Seite 41 Mittwoch, 9. Dezember 2009 1:51 1342

z Käytä trimmerillä käyttäessäsi aina työhön so-veltuvia vaatteita ja tukevia jalkineita.z Katkaise virta trimmeristä ennen kuin kannat sen seuraavaan työskentelypisteeseen.z Kun kuljet taaksepäin, varo kompastumista!z Pidä jatkojohto poissa leikkurin läheltä.z Jos virtajohto vaurioituu käytön aikana, irrota johto päävirtalähteestä. Älä koske johtoon en-nen kuin se on irrotettu päävirtalähteestä.z Älä jätä trimmeriä ilman valvontaa. Säilytä sitä turvallisesti. Käytön jälkeen z Vedä verkkopistoke irti käytön jälkeen ja tar-kasta kone vaurioiden varalta.z Huomio: Katkaistuasi virran trimmeristä leikku-ri ei pysähdy heti.z Odota aina, että leikkuri pysähtyy.z Katkaise virta ja irrota laite päävirtalähteestä ennen kuin tarkstat tai puhdistat laitetta tai irro-tat siitä turvalaitetta tai siimakelan. Käytä vain alkuperäisiä WOLF-siimakeloja ja noudata asennusohjeita.z Leikkuuterää ei saisi puhdistaa juoksevalla ve-dellä eikä painepesurilla.z Viallista laitetta saa korjata vain valtuutettu korjaamo tai valmistaja.z Huolehdi siitä, ettei ilma-aukoissa ole epäp-uhtauksia.z Älä säilytä konetta milloinkaan lasten ulottuvil- la. Jätteenpoisto Käyttö Käyttöajat z Noudata mahdollisia paikallisia rajoituksia. Säätäminen Trimmerin voi säätää helposti neljään eri kulmaan. Puutarhan ongelmalliset ja vaikeapääsyisetkin paikat saa leikattu helposti.Työasento on opti-maalinen, kun huomiot seuraavat seikat. 3 Leikkuupään on oltava työskenneltäessä hieman kallellaan eteenpäin. Työkulma ja pyörät Vapaa leikkaaminen - Työkulma 1 Vapaa leikkaaminen soveltuu erityisen hyvin su-urten, korkeakasvuisten alojen trimmaamisen. Lii-kuta trimmeriä tällöin puolikaaressa edessäsi.1. Säädä työkulma .2. Poista pyörät .Tasainen leikkaamien - Työkulma 2 Suositus: Pyöriä käyttämällä saa tasaisen leikkuu-jäljen.1. Säädä työkulma .2. Kiinnittää pyörät .3. Säädä pyörät .Leikkaaminen pensaiden alta / rinteissä - Työkulma 3 1. Säädä työkulma .2. Poista pyörät .Reunojen leikkaaminen (edge-toiminto) - Työkulma 4 Tämä toiminto mahdollistaa nurmikoiden reunojen tarkan ja mukavan leikkaamisen.1. Käännä leikkuupäätä 90° .2. Säädä työkulma .3. Kiinnittää pyörät .4. Säädä pyörät .Älä hävitä elektronisia laitteita koti-talousjätteen mukana. Kierrätä elek-troniset tavarat, osat ja pakkausma-teri-aalit ympäristöystävällisesti.

Suojakaari (GT 850) Suojakaari suojaa pensaita, puita ja sipulikasveja (1). Reunoja leikattaessa suojakaari on siirret-tävä (2). Teleskooppivarsi ja keskikahva Laitteen voi sovitta teleskooppivartta ja keskikah-vaa säätämällä käyttäjän pituuden mukaan

Vedä virtajohto vedonpoistimeen Kädensijan vedonpoistin estää jatkojohdon irtoa-misen vahingossa (1). Liitäntä pistorasiaan (230 Volt, 50 Hz) z Liitä laite vain pistorasiaan, joka on varmistettu 10-16 A hitaalla varokkeella (tai LS-kytkin tyyppi B). 3 Huomio: Jäännösvirran suojain Nämä suojalaitteet suojaavat kosketukses-sa vaurioituneilta johdoilta, eristysvioilta ja tietyissä tapauksissa myös vaurioitumisissa jännitteen alaisena olevilta johdoilta vaikeita loukkaantumisia vastaan.z Suosittelemme laitteen kytkemistä ainoastaan pistorasiaan, jossa on jäännösvirran suojain ja jonka jäännösvirta on enintään 30 mA.z Retrofit sarjoja on saatavilla vanhoille asen-nuksille. Keskustele sähköalan ammattilaisen kanssa Käynnistäminen/pysäyttäminen (2) 3 Käyttövihjeitä z Leikkaa pitkä ruoho hitaasti ja useassa vaiheessa.z Jos lanka kuluu liian lyhyeksi, katkaise virta. Lanka säätyy automaattisesti.z Lankaa syöttyy automaattisesti 6-8 mm joka kerran, kun laitteen käynnistää ja pysäyttää. Toistuva tarpeeton käynnistä-minen ja pysäyttäminen kuluttaa lankaa.z Trimmeri kestää pitkään, kun poistaa ruohonjäänteen tuuletusaukoista ja lait-teen alta ennen käyttöä. Huolto Lankakasetin vaihtaminen 1 Leikkuulaite jatkaa pyörimistä virran kat- kettua! Irrota aina virtajohto ensin pisto-rasiasta!1. Paina kumpaakin lukkokielekettä samanaikai-sesti ja poista kansi 2. Poista lankakela.3. Poista mahdollinen lika.4. otta lanka ei pääisi purkautumaan vahingossa, älä poista uuden kasetin lankojen päitä pitou-rista ennen kuin asetat kasetin paikalleen 5. Aseta lankakela paikalleen . 3 Lankakelan kohoumien on oltava kan- teen päin!6. Aseta kansi paikalleen niin, että lukkokielek-keet napsahtavat selvästi paikalleen. 1 Ennen virran kytkemistä: pidä trimmeri maan pinnan suuntaisena -- tapaturman vaara.

Häiriöiden poistaminen Varaosat Takuuehdot Takuu kattaa materiaali – ja valmistevikojen osalta varaosat ja työn. Takuuaika ostopäivästä lukien: 2 vuotta. Takuu ei korvaa, jos vika on aiheutunut vir- heellisestä käytöstä tai huollosta. Takuutapauksis- sa on otettava yhteys myyjäliikkeeseen tai valtuutettuun huoltoliikkeeseen. Ongelma Mahdollinen syyt Korjaus Siimansäätökat- kaisin ei toimi.

• Kela on tyhjä. • Asenna uusi kela.

• Kelan käyttökoneistossa on likaa. • Puhdista osat harjalla.

• Siima on juuttunut kelan sisälle.

• Irrota kela, tarkista siiman kireys ja aseta kela normaalisti paikoilleen.

• Siima on sulanut ja tarttunut kelan seinämään kuumuudesta.

• Poista sulanut siiman osa, tarkista si- iman kireys ja aseta kela normaalisti paikoilleen. Huom: Kaikissa muissa ongelmissa on käännyttävä valtuutetun korjaajan puoleen. Tilausnumero Artikkelin nimi Artikkelin kuvaus 7130 085 GT-F7 Nailonsiimakela 7136 085 GT-F8 Nailonsiimakela 7136 086 GT-R Alusta Tilaukset koneen myyneestä liikkeestä 0054678.book Seite 44 Mittwoch, 9. Dezember 2009 1:51 1345

/ L WAg ); FIN-Mitattu / taattu äänitehotaso (L
