BEDIENUNGSANLEITUNG GT 840 Wolf Garten

0054678.book Seite 1 Mittwoch, 9. Dezember 2009 1:51 132 GT 840 - GT 845 - GT 850

1Mittelgriff 2 Teleskopstiel 3 Einstellung Senkrechtschnitt 4 Fadenmesser 5 Pflanzenschutzbügel (GT 850) 6 Ein- /Ausschalter 7 Obergriff mit Kabelzugentlastung 8 Einstellung Stielneigung 9 Räder (GT 845, GT 850) 10 Fadenkassette

8 _ |{_ }`{` 9 |`{_ (GT 845, GT 850) 10 `_` ~` 0054678.book Seite 3 Mittwoch, 9. Dezember 2009 1:51 134 0054678.book Seite 4 Mittwoch, 9. Dezember 2009 1:51 135 0054678.book Seite 5 Mittwoch, 9. Dezember 2009 1:51 136

• D Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts Inhalt Bedeutung der Symbole p. 6
• Sicherheitshinweise p. 7
• Betrieb p. 9
• Wartung p. 10
• Beseitigung von Störungen p. 11
• Ersatzteile p. 11
• Garantie Bedeutung der Symbole Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem rich- tigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elek- trowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheits- hinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Lassen Sie nie Kinder oder andere Per- sonen, die die Gebrauchsanweisung nicht kennen, das Gerätbenutzen. Ju- gendliche unter 16 Jahre dürfen das Ge- rät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Achtung! Lesen Sie vor Inbetriebnahme die Gebrauchsan- weisung! Dritte aus dem Ge- fahrenbereich fern- halten! Werkzeug läuft nach! Augenschutz tragen! Nicht dem Regen aussetzen! Bei Senkrechtschnitt: Schutzschirm mit der Fadenein- trittsseite (Seite Fadenmesser) nach unten halten. Schutzschirm nicht nach oben halten. Originalbetriebsanleitung 0054678.book Seite 6 Mittwoch, 9. Dezember 2009 1:51 137 p. 11

Sicherheitshinweise Allgemeine Hinweise z Dieser Rasenkantentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgese- hen. Dieser Trimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land- und Forstwirtschaft einge- setzt werden. z Wegen körperlicher Gefährdung des Benut- zers darf der Rasentrimmer nicht gebraucht werden: – zum Trimmen von Büschen, Hecken und Sträuchern; – zum Schneiden von Blumen; – zum Zerkleinern im Sinne der Kompostie- rung. z Diese Geräte sind nicht dafür bestimmt, durch Personen mit mangelnder Erfahrung und/oder mangels Wissen benutzt zu werden oder durch Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkei- ten, es sei denn, sie wer-den durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie di- ese Geräte jeweils zu benutzen sind. z Jugendliche unter 16 Jahren dürfen die Geräte nicht bedienen. z Das Gerät darf nicht in Betrieb genommen werden, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befin- den; Sie sind für die Schäden verantwortlich. z Unterbrechen Sie den Gebrauch der Maschi- ne, wenn Personen, vor allem Kinder oder Haustiere in der Nähe sind. z Benutzen Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung. z Den Trimmer nur bei trockenem Wetter benut- zen und nicht im Regen liegenlassen. z Montieren Sie nie metallische Schneidele- mente. Vor dem Einsatz z Säubern Sie den Rasen von Fremdkörpern wie Äste, Steine, Draht usw. Achten Sie auch während des Trimmens auf Fremdkörper. z Das außen am Gerät installierte Anschlusska- bel und das Verlängerungskabel müssen re- gelmäßig auf Beschädigung und Alterung (Brüchigkeit) untersucht werden. Nur in ein- wandfreiem Zustand benutzen! z Benutzen Sie niemals ein Gerät mit beschä- digten Schutzeinrichtungen oder Abdeckun- gen. z Aus Sicherheitsgründen sind nur Originaler- satzteile oder vom Hersteller freigegebene Teile zu verwenden. Beim Austausch Einbau- hinweise beachten! z Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät aus- schalten und den Netzstecker ziehen. z Vor Inbetriebnahme der Maschine und nach ir- gendwelchem Aufprall, prüfen Sie die An- schlussleitung auf Anzeichen von Verschleiß oder Beschädigung, und lassen Sie notwen- dige Reparaturen durchführen. Kabel z Verwenden Sie ausschließlich Verlängerungs- kabel mit einem Mindest-Querschnitt von 3x1,5mm

und einer max. Länge von 25 m: – wenn Gummischlauchleitungen, dann nicht leichter als TypHO7RN-F – wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht ge-eignet, wie z. B.: unterirdische Ver- legung zum Anschluss einer Gartensteck- dose, Anschluss einer Teichpumpe oder Lagerung im Freien) z Sie müssen spritzwassergeschützt sein. z Benutzen Sie eine Fehlerstromschutzeinrich- tung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA. z Anschlusskabel an der Zugentlastung befesti- gen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen. Kabel nicht durch Türritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z.B. Anbinden des Schalt- hebels am Führungsholm) 0054678.book Seite 7 Mittwoch, 9. Dezember 2009 1:51 138

Beim Arbeiten z Halten Sie immer Hände und Füße von der Schneideinrichtung entfernt, vor allem, wenn Sie den Motor einschalten. z Seien Sie vorsichtig gegen Verletzungen an jede Einrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihrer normalen Arbeitsposition, bevor sie eingeschaltet wird. z Den Rasentrimmer beim Einschalten parallel zum Rasen halten, da sonst Verletzungsge- fahr gegeben ist. z Auch beim Arbeiten Sicherheitsabstand zum rotierenden Faden einnehmen. Nicht in den rotierenden Faden greifen. z Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneid- werkzeug erfasst werden kann. Festes Schuh- werk! Schützen Sie auch Ihre Beine (z. B. durch lange Hosen). z Augenschutz tragen! z Beim Transport zu den einzelnen Arbeitsstel- len, ist der Motor abzustellen.Sicherheitshin- weise z Üben Sie besondere Vorsicht beim Rück- wärtsgehen. Stolpergefahr! z Halten Sie die Anschlussleitungen von den Schneidwerkzeugen fern. z Wenn die Anschlussleitung während des Ge- brauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist. z Bei Arbeitsunterbrechungen lassen Sie den Trimmer nie unbeaufsichtigt liegen. Bitte an einem sicheren Ort aufbewahren. z Die am Gerät installierten Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. durch Anbinden des Tastschalters am Griff). z Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fa- denbox einmal einen starken Stoß erlitten, ist auf eine verstärkte Vibration am Griff zu ach- ten. Wenn dies der Fall ist, muss das Gerät von einer Kundendienstwerkstatt überprüft werden. Nach dem Arbeiten z Ziehen Sie nach dem Gebrauch den Netzste- cker und überprüfen Sie die Maschine auf Be- schädigung. z Beim Abstellen: Achtung, Gefahr! Schneid- werkzeug läuft nach! z Immer den Stillstand des Schneidwerkzeuges abwarten. z Wartungs- und Reinigungsarbeiten am Gerät, sowie das Abnehmen der Schutzeinrich- tungen oder der Austausch der Fadenkasset- te, dürfen nur bei stillgesetztem Motor und abgeschaltetem Schneidwerkzeug und nur, wenn der Netzstecker abgezogen ist, vorge- nommen werden. Nur Original-WOLF-Faden- kassetten verwenden, Einbauhinweise beachten! z Der Fadenschneider darf nicht mit fließendem Wasser, insbesondere nicht unter Hochdruck gereinigt werden. z Reparaturen am Gerät dürfen nur von WOLF- Service-Stationen und autorisierten Werkstät- ten vorgenommen werden. z Achten Sie darauf, dass Luftöffnungen frei von Verschmutzungen sind. z Lagern Sie die Maschine nicht in Reichweite von Kindern. Entsorgung Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Ver- packung einer umweltfreundlichen Wiederverwertung zuführen. 0054678.book Seite 8 Mittwoch, 9. Dezember 2009 1:51 139

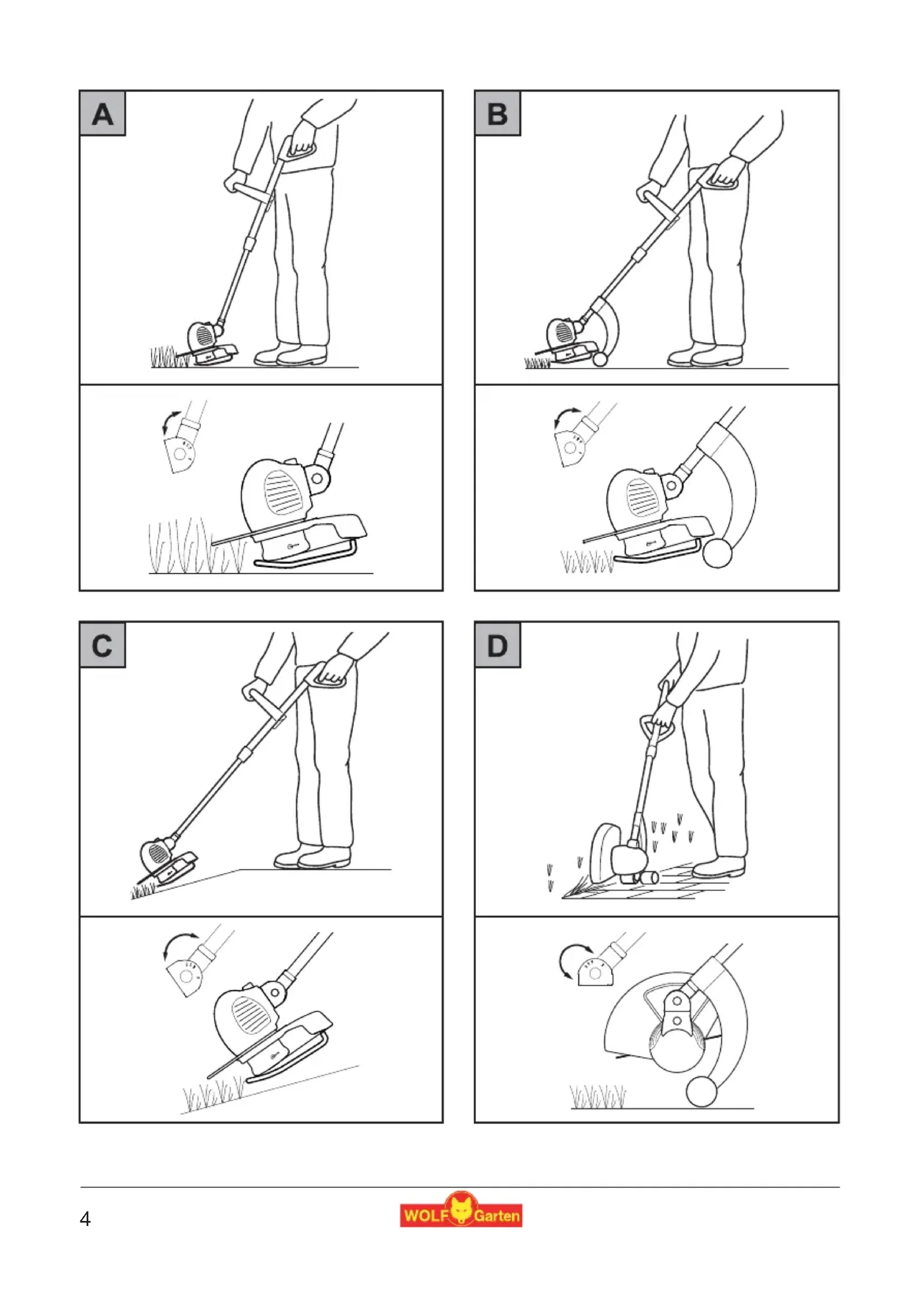

Betrieb Betriebszeiten z Bitte regionale Vorschriften beachten.z Erfragen Sie die Betriebszeiten bei Ihrer ört-lichen Ordnungsbehörde. Einstellungen Der Rasentrimmer verfügt über einen 4-fach ver-stellbaren Arbeitswinkel. Dadurch können Sie pro-blematische und schwer zugängliche Stellen im Garten bequem erreichen. Um die optimale Ar-beitsposition einzustellen, sollten Sie bitte die fol-genden Hinweise beachten. 3 Während des Arbeitens sollte der Schneidkopf leicht nach vorne geneigt sein. Arbeitswinkel und Räder Freischneiden - Arbeitswinkel 1 Das Freischneiden eignet sich besonders gut, um große, hochbewachsene Flächen zu Trimmen. Beim Freischneiden sollte man den Rasentrimmer halbkreisförmig vor dem Körper schwingen.1. Arbeitswinkel einstellen .2. Räder gegebenenfalls entfernen .Gleichmäßiges Schneiden - Arbeitswinkel Empfehlung: Um einen gleichmäßig hohen und sauberen Schnitt zu erzielen, sollte man die Räder verwenden.1. Arbeitswinkel einstellen .2. Räder gegebenenfalls montieren .3. Räder positionieren .Schneiden unter Sträuchern / an Abhängen - Arbeitswinkel 3 1. Arbeitswinkel einstellen .2. Räder gegebenenfalls entfernen .Edge-Funktion (Senkrechtschnitt) - Arbeitswinkel 4 Die Edge-Funktion ermöglicht es, ein präzises und bequemes Trimmen entlang der Rasenkante.1. Schneidkopf um 90° drehen .2. Arbeitswinkel einstellen .3. Räder gegebenenfalls montieren .4. Räder positionieren . Pflanzenschutzbügel (nur GT 850) Der Pflanzenschutzbügel schützt Sträucher, Bäu-me und Beetpflanzen (1). Beim Edgen muss der Pflanzenschutzbügel umgesteckt bleiben (2). Teleskopstiel und Handgriff Mittels Teleskopstiel und Mittelgriff, wird das Gerät auf Körpergröße angepasst . Kabel in die Zugentlastung führen Die Zugentlastung im Führungsgriff verhindert ein unbeabsichtigtes Lösen des Verlängerungskabels (1). Anschluss an die Steckdose (230 Volt, 50 Hz) z Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert sind. 3 Hinweis: Fehlerstromschutzeinrichtung Diese Schutzeinrichtungen schützen beim Berühren von beschädigten Leitungen, Iso-lationsfehlern und in bestimmten Fällen auch beim Beschädigen von unter Span-nung stehenden Leitungen vor schweren Verletzungen.z Wir empfehlen, das Gerät nur an Steck-dosen anzuschließen, die mit einer Feh-lerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.

0054678.book Seite 9 Mittwoch, 9. Dezember 2009 1:51 1310

z Für Alt-Installationen gibt es Nachrüst-sätze. Sprechen Sie mit einer Elektro-Fachkraft Ein -/ Ausschalten (2) 3 Tipps zum Trimmen z Höheres Gras langsam und stufenweise schneiden.z Wird durch Verschleiß der Schneidfaden zu kurz, das Gerät einfach ausschalten. Der Faden stellt sich dann automatisch nach.z Bei jedem Ein- und Ausschalten stellt sich der Faden automatisch 6-8 mm nach. Häufiges An- und Abschalten ohne Grund führt daher zu erhöhtem Fa-denverschleiß.z Sie erhöhen die Lebensdauer Ihres Trimmers, wenn Sie vor oder nach je-dem Trimmen, die Lüftungsschlitze reini-gen und die Unterseite des Gerätes von Grasresten säubern. Wartung Fadenkassette austauschen 1 Schneidwerkzeug läuft nach! Vor allen Arbeiten am Gerät Netzstecker ziehen!1. Spulendeckel an beiden Verschnappungen gleichzeitig zusammendrücken und abziehen 2. Fadenspule entnehmen3. Eventuelle Verschmutzungen entfernen4. Um ein unbeabsichtigtes Abspulen zu vermei-den, Fadenenden der neuen Fadenkassette vor dem Einlegen nicht aus den Halteschlitzen nehmen 5. Fadenspule ins Gehäuse einlegen . 3 Die Noppen der Fadenspule müssen zum Deckel zeigen!6. Spulendeckel so auf die Fadenspulen-Aufnah-me aufsetzen, dass die beiden Verschnap-pungen spürbar einrasten. 1 Vor dem Einschalten: Rasentrimmer par- allel zum Boden halten, da sonst Verlet-zungsgefahr besteht.

0054678.book Seite 10 Mittwoch, 9. Dezember 2009 1:51 1311

Beseitigung von Störungen Ersatzteile Garantie In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegegeben Garantie- bestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ur- sache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung. Problem Ursache Abhilfe Automatische Fadennachstel- lung funktioniert nicht

• Spule leer • Fadenkassette austauschen.

• Verzahnung zwischen rotem Knopf und Fadenspule verschmutzt.

• Teile mit Bürste vom Schmutz säu- bern.

• Schneidfaden ist abgerissen und in die Fadenbox eingezogen.

• Schneidfaden hat sich auf der Spule verklemmt.

• Fadenspule entnehmen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.

• Schneidfaden ist auf der Spule ver- schweißt.

• Verschweißten Fadenteil entfernen, ggf. Faden mit leichtem Zug neu aufwi- ckeln und Spule einlegen. Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen. 1 Trimmer vor jeder Prüfung, Reinigung oder vor Arbeiten an der Spule abstellen und Netzste- cker ziehen. Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung 7130 085 GT-F7 Fadenspule 7136 085 GT-F8 Fadenspule 7136 086 GT-R Ersatzräder Lieferung über Ihren Händler 0054678.book Seite 11 Mittwoch, 9. Dezember 2009 1:51 1312
