GEBRUIKSAANWIJZING GECL 36 LI E EINHELL

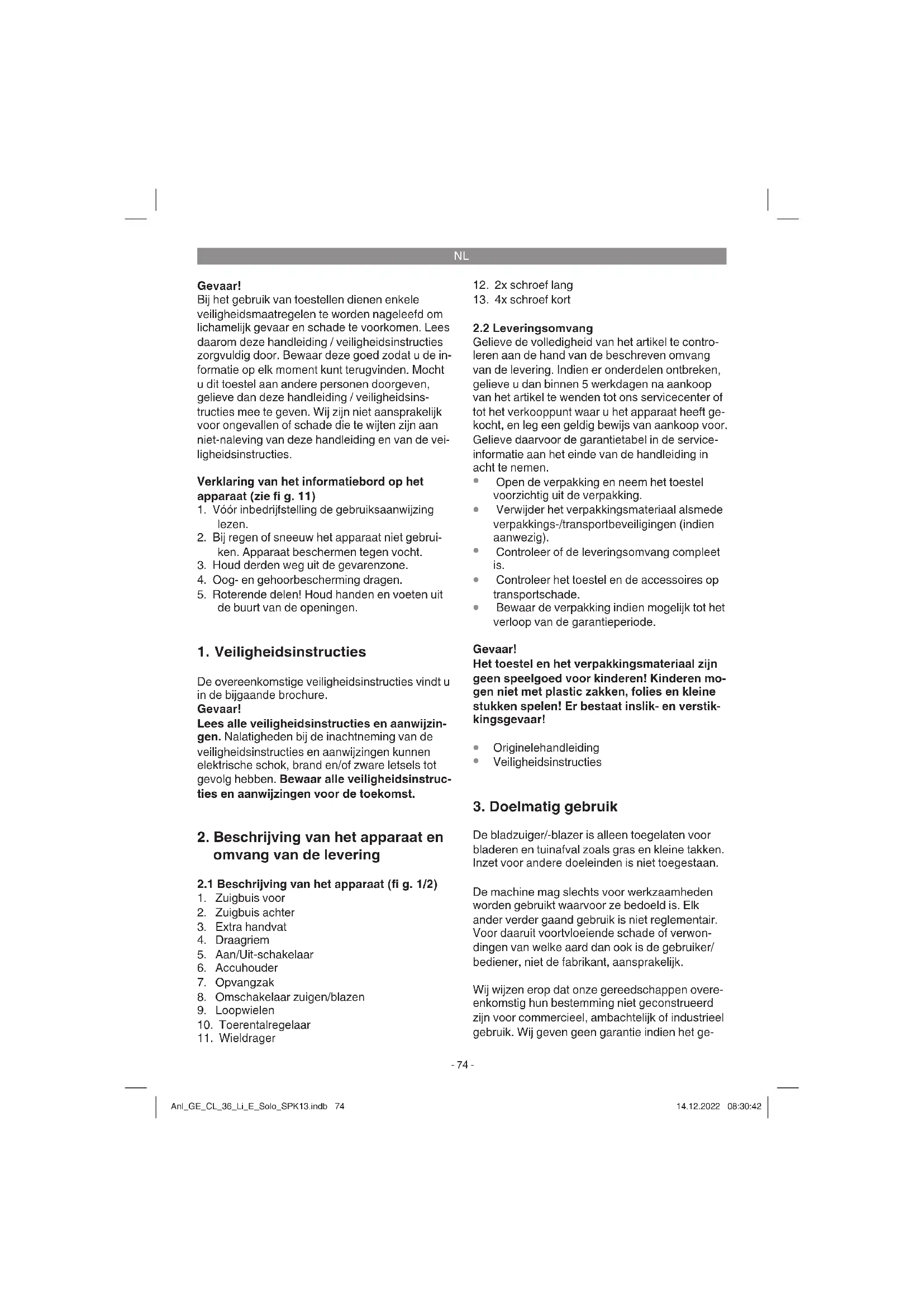

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelievean deze handleiding / veiligheidsinstructies mee te given. Wij zichn Niet aansprakelijk voor ongevallen of schade die te wijten zichn aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van het informatiebord op het apparaat (zie fi g. 11)

1. Vór inbedrijstelling de gebruiksaanwijzing lezen.
2. Bij regen of sneeuw het apparaat Niet gebruiken. Apparaat beschermen gegen vocht.
3. Houd derden weg UIT de gevarenzone.
4. Oog- en gehoorbescherming dragen.
5. Roterende delen! Houd handen en voeten uit de buurt van de openingsen.

1. Veiligheidsinstructies

De overeenkomstige veiligheidsinstrumenties vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zware letsels tot geolg hebden. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het apparaat en omvang van de levering

2.1 Beschrijving van het apparatus (fi g. 1/2)

1. Zuigbuis voor
2. Zuigbuis anschter
3. Extra handvat
4. Draagriem
5. Aan/Uit-schakelaar
6. Accuhouder
7. Opvangzak
8. Omschakelaar zuigen/blazen
9. Loopwielen
10. Toerentalregelaar

11. Wieldrager

12. 2x schroef lang

13. 4x schroef kort

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoorde garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterial een发展格局. Kinderen moogeniet met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verstikkingsgevaar!

Originelehandleiding
Veiligheidsinstructies

3.Doelmatiggebruik

De bladzuiger/-blazer is alleen toegelaten voor bladeren en tuinafval zoals gras enkleine takken. Inzet voor andere doeleinden is Niet toegestaan.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeieende schade of verwondingen van weleka aard dan ook is de gebruiker/ bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe- enkomstig hun bestemming Niet geconstrueerd toen voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het ge

NL

reedschap in ambachtelijke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Luchtsnelheid 210 km/h

Zuigcapaciteit 720 m³/h

Inhoud van de opvangzak ca.451

Geluidsdrukniveau L_WA 92,68 dB (A)

Onzekerheid K 3 dB

Geluidsdrukniveaua L_pA 83,1 dB (A)

Trilling ahv 2,354 m/s

Onzekerheid K 1,5 m/s2

Gewicht 3,3 kg

Opgelet!

Het apparaat wordt geleverd zonder accu's en zonder lader, en mag alleen worden ingezet met de Li-lon accu's van de Power-X-Change serie!

De Li-lon accu's van de Power-X-Change serie mogen alleen met de Power-X-Charger worden geladen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschap maar behoren bediend. Volgende bevaren kunnen zich voorden in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Niet

aar behoren worden gehanteerd en onderhonden.

5. Vóor inbedrijfstelling

Het apparaat worden geleverd zonder accu's en zonder lader!

Waarschuwing!

Trek altijd de accu's eruit, voordat u instellen-gen uitvoert aan het apparaat.

5.1. Montage zuigbuis (fi g. 3a-3g)

• De Voorste zuigbuis en dechterste zuigbuis in elkaar steken (fig. 3a) en vastschroeven met de schroef (fig. 3b, pos. 12).
• Dan de complete zuigbuis in het motorhuis schuiven (fig. 3c) en vastschroeven met de schroeven (fig. 3d, pos. 12 / 3e, pos. 13).
• De beidenWIelen (fig. 3e, pos. 9) in de wieldrager (fig. 3f, pos. 11) steken. Op hoorbaar vastklikken letten!
• De wieldrager (fig. 3g, pos. 11) tot aan de aanslag (fig. 3g, pos. D) op de voorste zuigbuis schuiven en fixeren met de schroef (fig. 3g, pos. 13).

Opgelet!

Houd er rekening mee dat voor het bevestigen aan het apparaat de beiden zuigbuizen altijd eerst vast met elkaar+zijn verbonden en daarna Nieteer uiteen mogen worden gehaal.

Alleen wanner de compleet gemonteerde zuguibuis correct is vastgeschroefd aan het motorhuis, worden geintegreerde veiligheidsschakelaars ingedrukt en wordt het apparaat gevoed met spanning.

5.2. Opvangzak monteren (fi g. 4-5)

Hang de haak aan de zuigbuis (afb. 4a) en aan het huis (fi g. 4b) in. Schuif daarna de opvangzak over de stomp aan het motorhuis en zorg ervoor dat de zak hoortaar vastklikt (fi g. 5).

5.3. Handvat monteren

Schuif het handvat (fig. 6a, pos. A) tot aan de aanslag op de adapters in het huis. Daarna bevestigt u het handvat aan beiden kanten met telkens een schroef (fig. 6b, pos. 13).

5.4. Extra handvat monteren

Verwijder de stervormige schroef (fi g. 7, pos. B), steek het handvat (fi g. 7, pos. 3) op de adapter en

NL

fi xeer het handvat met de stervormige schroef in de gewenste positie.

5.5.Draagriem monteren

Open de kartelschroef (fi g. 8, pos. C), leid de riem (fi g. 8, pos. 4) door de opening en sluit de kartelschroef wee.

5.6 Montage van de accu (fi g. 9)

Druk zoals te zien in fig. 9 op de grendelknop (fig. 9, pos. E) van de accu en schuif de accu in de daartoe voorziene houser. Zodra de accu zich bevindt in een positie zoals te zien in fi g. 9 rechts op het vastklikken van de grendeltoets letten! De demontage van de accu gebeurt in omgekeerde volgorde!

Aanwijizing!

Gebruik alleen accu's metdezelfde vulstand, combineer nooit volle en halvolle accu's met elkaar. Laad bevide accu's altijd tegelijkertijd op. De accu met de zwakkere laadtoestand bipaalt de looptijd van het apparaat.Voor bedrijf moeten altijd bevide accu's vol worden geladen.

5.7 Laden van de accu

1. Accupack uit het apparaat nemen. Daarvoorde zijdelingse grendelknop indrukken.
2. Vergelijk of de netspanning vermeld op het typeplaatje overeenstemt met de beschikkare netspanning. Steek de netstekker van de laer in het stopcontact. De groene LED begint te knipperen.
3. Steek de accu op de lader.
4. Onder punt, Indicatie lader vindt u een tabel met de betekenissen van de LED-indicatie aan de lader.

Tijdens het laden kan de accu wat warm worden.
Dit isECHTERnormaal.

Mocht het laden van de.Accupack nicht möglichzijn,controler dan

of aan het stopcontact de netspanning voorhanden is,
of een fouloos contact aan de laadcontacten voorhanden is.

Indien het laden van het accupack nog alttijd nicht mogelijk is, dan verzoeken wij u de lader

• en de accupack
  op te sturen aan once klantendienst.

Voor een deskundige verzending verzoeken wij u contact op te nemen met once klantendienst of het verkooppunt waar u het apparaat heeft aangekocht.

Zorg er bij de verzending of verwerking van accu's resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden!

Voor een deskundige verzending verzoeken wij u contact op te nemen met once klantendienst of het verkooppunt waar u het apparaat heeft aangekocht.

Zorg er bij de verzending of verwerking van accu's resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de accapack is het raadzaam om opijd voor het herladen van de accapack te zorgen. Dit is in elk gevaloodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accapack nooit helemaal. Dat leidt tot een defect van de accapack!

Neem het apparaat pas in bedrijf als u de montage helemaal heeft afgesloten.

6. Bediening

6.1. Riemlengte bepalen (fi g. 1)

De lengte van de draagriem (4) zo instellen, dat de zuigbuis zich over de grond kan worden geleid. De leirollen (9) aan het onderste uiteinde van de zuigbuis dieren bovendien om de zuigbuis gemakkelijker over de grond te leiden.

6.2. Apparaat inschakelen (fig. 10)

• Druk om in te schakelen op de Aan/Uitschakelaar (5).
• Om uit te schakelen LaTeX de Aan/Uit-schakelaar (5) waar los.

6.3 Bedrijfsmodus kiezen

6.3.1 Zuigen (fi g. 10)

Draai de hendel (fig. 10, pos. 8) aan positie A. Dit kan zowel in stilstand als bij lopend apparaat gebeuren.

NL

6.3.2 Blazen (fi g. 10)

• Draai de hendel (fig. 10, pos. 8) waar positie B. Dit kan zowel in stilstand als bij lopend apparaat gebeuren.
• Richt de luchtstraal maar voor en beweeg u langzaam om bladeren of tuinafval bijeen te blazen resp. van moeilijk toegankelijkke plaatensen te verwijderen.
• Opgelet! Maak vór het blazen de opvangzak leeg. Anders zouden opgezogen bladeren/ tuinafval waar hunnen ontsnappen.

6.4 Opvangzak leegmaken (fi g. 1)

Maak de opvangzak (7) opijd leeg. Bij een hoog vulniveau neemt de zuigcapaciteit duidelijk af. Breng organisch afvalaar de compostering.

Apparaat uitschakelen en accu's eruit trekken.
- Ritssluiting aan de opvangzak (7) openen en opgezogen bladeren/tuinafval uitschudden.
- Ritssluiting aan de opvangzak (7) waar sluiten.

6.5 Toerentalregeling (fig. 1)

Het apparaat is uitgerust met een elektronische toerentalregeling. Draai waarvoor de toerentalregelaar (fi.g.10) in de gewenste positie. Zet het apparaat alleen in met het nooodzakelijktoerental en laat het Niet onnodig hoog draaien.

7. Reiniging, onderhoud en bestelling van onderdelen

Gevaar!

Trek vór alle reinigingswerkzaamheden de accu's eruit.

7.1 Reiniging

Na beeindig van het werk de opvangzak eraf nemen, omstulpen en grondig reinigen, om schimmelvorming en onaangename geuren te vermijden.
- Een sterk verwulde opvangzak kan met water en zeep worden gewassen.
Bij stroefheid van de ritssluiting de tanden van de ritssluiting inwrijven met een droge zeep.
Zuig-/blaasbuis bij verruiling reinigen met een borstel.
Op grond van verruiling door opgezogen bladeren/tuinafval kan de beweeglijkheid van de omschakelhendel (blazen/zuigen) worden verminderd. In dit geval de omschakelhendel

meermaals omschaken van zuigenaar blazen, zodat de hendel weeigemakkelijk kan worden bewogen.

7.2 Onderhoud

Bij eventuele optredende storingen het apparaat alleen lately controleren door een geautoriseerde vakman resp. door een werkplaats van de klantendienst.
Binnenin het apparaat zijn er geen andere te onderhoven onderdelen.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

8. Storingen

Apparaat loopt nicht:

Opgelet!

Alle verbindingen要去en steig zijn vastgeschroefd.

Controleer of de accu geladen is en of de lader functioneert. Indien het apparaat ondanks voorhanden spanning Niet werkt, stubur het dan maar het vermelde adres van de klantendienst.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en zich accessoires bestaan uit diverse materialien, zoals b.v. metaal en kunststof.

Defecte toestellen horen nicht thuis in het huisvuil. Om zich van het toestel maar behorent te ontdoen dient het waar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontogankelijk is. De optimale opberg-temperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

11. Indicatie lader

Indicatiestatus		Betekenis en maatregel
Rode LED	Groene LED
Uit Knippert Operationaliteit
		De lader is aangesloten aan het net en operationeel; de accu zit nicht in de lader.
Aan Uit Laden		De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader.Aanwijizing! Al naargelang de acculading kan de laadduur ie's afwijken van de vermeldeijdden.
Uit Aan De accu is opgeladen en operationeel. (READY TO GO)
		Daarna worden tot aan de volledige lading omgeschakeld op een buff erlading.Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.Maatregel:Neem de accu uit de lader. Isoeleer de lader van het net.
Knippert Uit Aanpassingslading
		De lader bevindt zich in de modus behoedzame lading.Hierbij worden de accu om veiligheidsredenen langzamer geladen, hetgeenmeerijd vergrt. Dit kan de volgende orzaken hebben:- De accu werk zeer langeijd Nieteer geladen.- De accutemperatuur ligt Niet in het ideale bereik.Maatregel:Wacht tot het laadproces is afgesloten, de accu kan niettermin verderronnen geladen.
Knippert Knippert Fout		Laadproces is Niet meer mogelijk. De accu is defect.Maatregel:Een defecte accu mag Nieteer worden opgeladen.Neem de accu uit de lader.
Aan Aan Temperaturstoring
		De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).Maatregel:Neem de accu de lader uit en bewaar hem 1 dag bij kamertemporatuur(ca. 20 °C).

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zakte recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte tostellenen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu's en lichtmiddelen (bijv. gloeilampen)uit het apparaat worden genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�n als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Accu
Verbruiksmaterialial/verbruiksstukken*
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevalen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

Onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaatECHTER ooit Niet waar behoren functioneren, spijt dit ons ten zeerde en vragen u zich te wenden tot once servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht op garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilnen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht zichew apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar onder ze keuze beperkt tot het verhopen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming Niet ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

1. Van onsige garantie zijn uitgesloten:

2. Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door bootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

3. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassenen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreme de voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

4. Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

5. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indieren van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt nicht tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatste uitvoeren van een serviceactiviteit.

6. Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden op mail adres: [e-mail]. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grund van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Indien u hiervan gebruik wenst te makeen, neem dan contact met ons op.

Voor slijtstukken, verbruiksmaterialial en ontbrekende onderdelen worden verwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
