GEBRUIKSAANWIJZING CMPNWIPCAM31 KONIG

GEBRUIKSAANWIJZING (p. 29)

Draadloze IP-netwerkcamera

Uiterlijk en interface

Opmerkingen:

• Voedingsindicator: Het worden ROOD, als de apparatuur is ingeschakeld.
• Statusindicator: Langzaam knipperen (eenmaal per 2 seconden) geeft aan dat het apparaat een netwerk aan het zoeken is; Knipperen (een of twee keer per seconde) geeft aan dat het bekabelde netwerk is aangesloten; Frequent knipperen (2 tot 3 keer per seconde) geeft aan dat het draadloze netwerk is aangesloten.

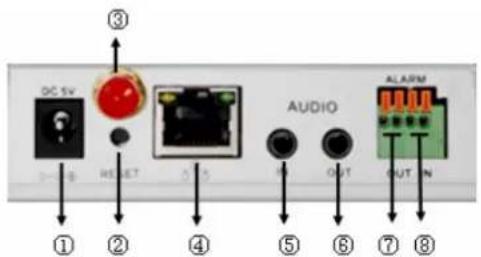

Apparatuurinterface

• Voedingsingang-aansluiting: Wordt aangesloten op een DC-adapter, waarvan de voedingsuitgang 5 V要去ন.
• RESET-knop: Als de RESET-knop worden ingedrukt en longer dan 10 seconden worden vastgehonden, zal de apparatuur opnieuw starten en de standard fabrieksinstellungen herstellen.
  Wi-Fi-antennegat: Installeert de Wi-Fi-antenne.
• RJ45 Ethernet-aansluiting: De RJ45 Ethernet-aansluiting is 10/100M zichinstellend. De apparatuur kan met alle soorten netwerkapparatuur verbinding make, zoals een hub, router, switch, etc. OPMERKING: De fabrieksinstelling IP is 192.168.0.178, de HTTP-poort is 80, de gebruikersnaam is admin, het wachtwoord is 123456.
  Audio-ingangsaansluiting: De audio-ingang is ontwikkeld voor het aansluiten van een exter microloon. De ingebouwde microloon worden uitgeschakeld wanner de exter microloon is aangesloten.
  Audio-uitgangsaansluiting: De audio-uitgang is voor een lijnuitgang audio-apparaat, zoals koptelefoons, luidspreker, enz.

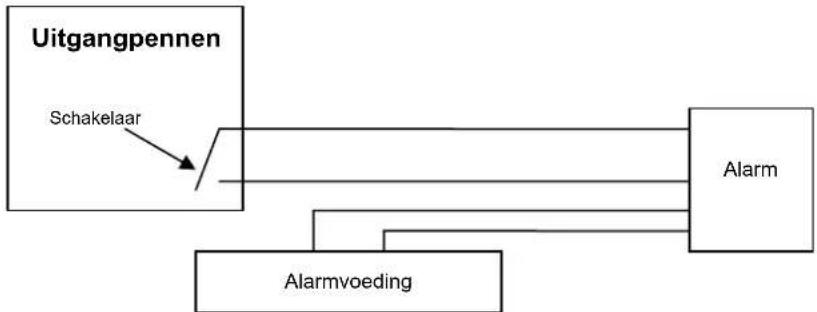

• Alarm-uitgangsaansluiting: De alarm-uitgang is aangesloten op een relais in de IP-camera. De IP-camera zal de schakelaar aansturen om de alarmbel of -zoemer te activeren. Het relais is in staat om de schakelaar van een alarm aan te sturen, waarvan de spanning Niet meer dan 36V is en stroom lager is dan 2 A. Raadpleeg afbeelding 2 voor het aansluten van een extern alarm.

Afbeelding 2

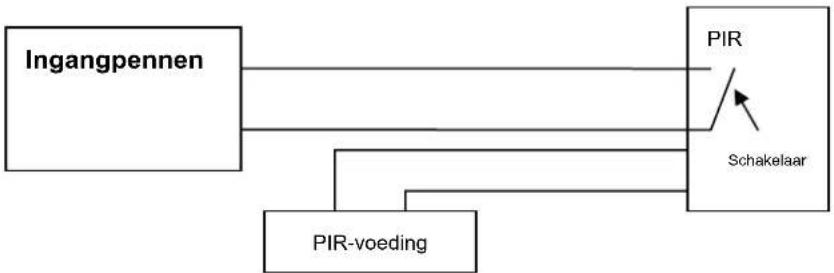

• Alarmangangspen: Raadpleeg het schema in afbeelding 3 voor de manier waarop de externe detector informatie van het alarm verzamelt.

Afbeelding 3

De detector要去en geschakeld type (altijd aan of uit) zijn. Als de detector rook hebts gedetecteerd, of mensen of dieren die de ruimte betreden, za de detector aan of uit schakelen en za het externe alarmsignaal waar de IP-camera sturen.

Aansluiten op het netwerk

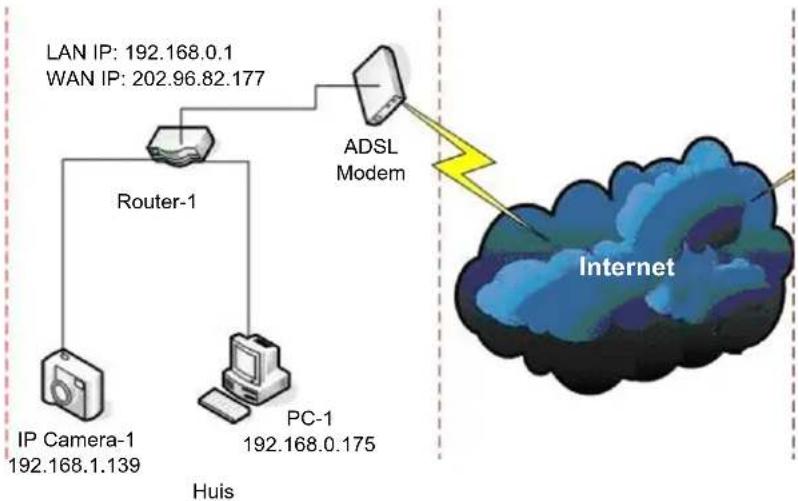

Afbeelding 4

Aansluitinstructures

Alvorens de IP-camera te bezoeken, sluit het eerst op het network aan, schakel de voeding in en controllerer of het Licht van de RJ45-aansluiting normal is om ervoor te zorgen dat alle communicatieverbindingen goed+zijn. De aansluitmethode is zoals in afbeelding 4.

Instellen van het IP-adres

De IP-adressen van de IP-camera en de PC要去 op hetzelfde segment worden ingesteld. Het voorbeeld in afbeelding 5.1 maar zich dat de IP-camera-1 Niet benaderd kan worden. Start BSearch_en.exe op de CD, klik op de "Zoeken"-knop, en selecteer verwolgens IP Camera-1 om het IP-adres te resetten, Zoals weergegeven in afbeelding 5.2.

Instelinstructies:

• Controller zorgvuldig de "Lokale PC-informatie" in de linkerbovenhoek waar de PC-configuratie is opgesomd. Als er meerere netwerkadapters in de PC zijn aangesloten, selecteer dan degene die u gebruikt en zorg ervoor dat het IP-adres van de IP-camera op hetzelfde segment van de PC is ingesteld.
  Wijzig de inhoud van de "IP-config" aan de rechterkant om ervoor te zorgen dat de inhoud hetzelfde is als de "Lokale PC-informatie". U hoeft alleen hetIRSTedegeelte van het IP-adres in te stellen, u kunt het op 139 instellen, zoals het voorbeeld in afbeelding 5.2.
• Als u Niet weet hoe de inhoud van de "IP-config" in te vullen,kest u ook "Stel IP automatisch in" aanvinden om automatisch het IP-adres van de router te verkrijgen.

Typ de gebruikersnaam en wachtwoord in "Authenticatie" (Standaard is de gebruikersnaam "admin", het wachtwoord is "123456"). Klik op "Bijwerken". De instelling treedt nu in werkung. Selecteer het apparaat in de lijst en klik op de "Blader"-knop, het za automatisch de browser openen en tegelijkertijd zal een venster verschijnen dat u vraagt om de gebruikersnaam en wachtwoord in te voeren. Vervolgens zult u de startpagina van de IP-camera-1 zien, klik dan op "Engels" in derechtberbovenhoek zoals in afbeelding 6 hieronder. In derechtberhoek van de interface kan de gebruiker de taal kiezen.

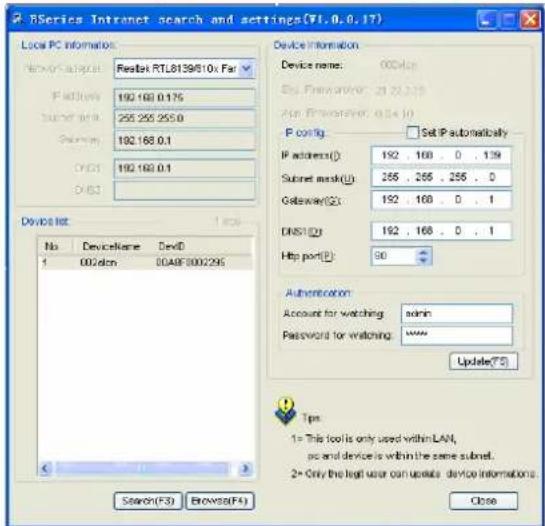

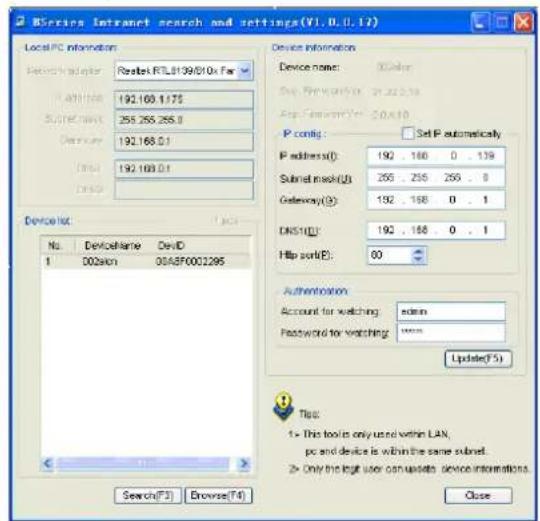

Afbeelding 5.1 Afbeelding 5.2

Als u firewall-software op uw PC hebt geinstalleerd, kan een venster verschijnen wanner u BSearch_en.exe start waarin u worden gesvraagd om dit programma al dan nicht te blokkeren. Kies voor Niet blokkeren.

Afbeelding 6

De IP-camera bezoeken

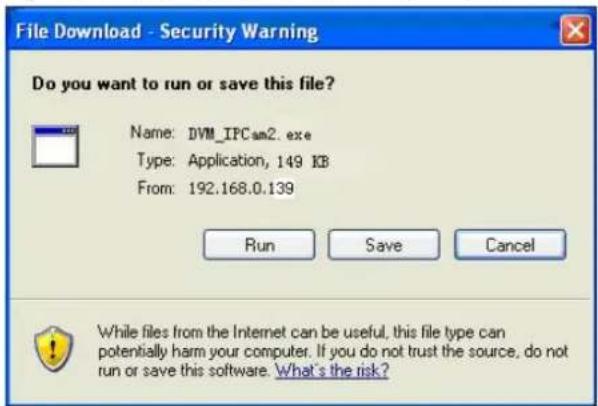

We raden u aan om het Kernprogramma IE-browser te gebruiken om de video (het kan zorgen voor meer functies) te bekijken, maar de gebruiker要去 eerst een speler installereren om de video te konnen bekijken. Klik op de "download en installeur speler (eerste gebruik)"-link, een dialoogvenster zoals in afbeelding 7 za verzenschijnen, klik op "Uitvoeren", het za automatisch de speler downloaden en installereren.

Afbeelding 7

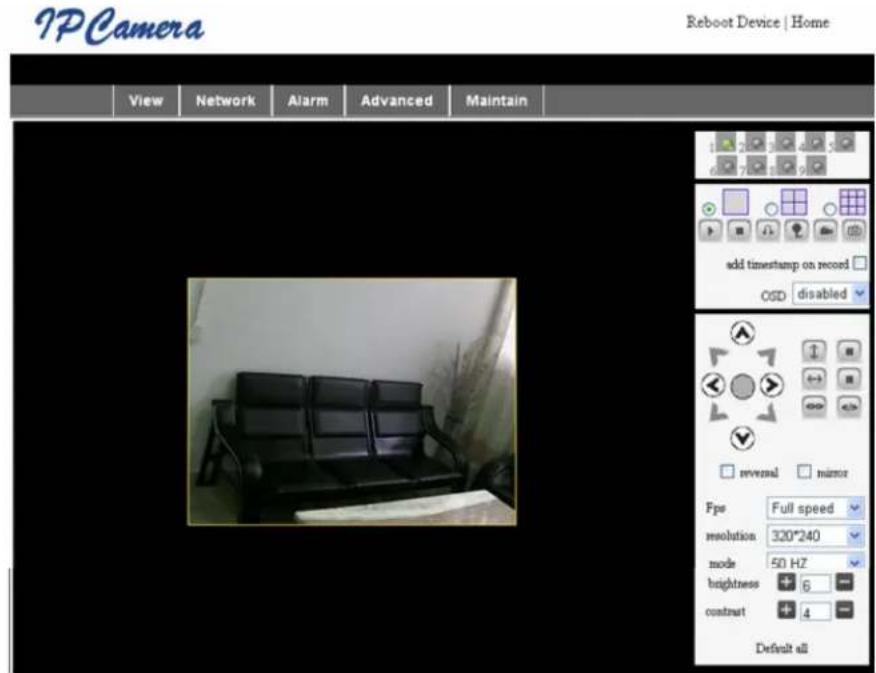

Na het installereren van de plug-ins, klicht u op de "Modus 1 om te bekijken"-link zoals in 7 om de video te bekijken (video zoals in afbeelding 8).

Afbeelding 8

1. Menukolom

Er zijn 2 soorten menu's, een is het hoofdmenu, en het andere is het submenu. Het hoofdmenu bevindt zich aan de bovenkant van de interface, inclusief Bekijken, Network, Alarm, Geavanceerd, Onderhoud en het submenu aan derechtkerant van de interface.

Video-weergavevlak

Het video-weergavevlak is afhankelijk van de resolutie; hoe hoger de resolutie, hoe groter het scherm. Dubbelklik met de linkermuisknop in het video-weergavevlak en het za het volledige scherm weergeven, dubbelklik opnieuw en het za waar de oorspronkelijke grootte terugkenen. Dubbelklik met de rechttemuisknop in het video-weergavevlak en het za het groene pictogram weergeven, klik met de linkermuisknop en Pan/Tilt kan overeenkomstig de pijtekens op afstand bediend worden.

2. Status-weergavevlak

In de rechterbovenhoek bevindt zich het status-weergavevlak dat de status van het apparaat weergeeft:

• Indien nicht aangesloten, is de knop grijs
• Indien aangesloten, is de knop groen
• Indien verkeerd aangesloten, is de knop geel
• Indien er een alarm is, is de knop rood

3. Multi-kanaal-weergavevlak

Als de gebruiker multi-kanalen toevoegt (zie 7.3.2), zal hetশ 4-Ch, 9-CH verschuiven en automatisch andere apparaten weergeven. Als in het weergavevlak de afbeelding is gekozen, kun u het afspelen, stoppen, opnemen, bedieren van Pan/Tilt en andere activiteiten uitvoeren.

Deze knappen zich resp. voor start video, stop, monitor, praten, opnemen en

foto nemen. Klik op een knop om een functie te kiezen.

4. PTZ en Video bedieren

In het Pan/Tilt-bedieningsvlak, kan de gebruiker de positie overeenkomstig de pijtekens bedieren: omhoog, omlaag, links, rechts, midden, horizontaal bewegen, verticale bewegen, stoppen, etc.

is voor het openen en sluiten van de IO-uitgang.

De gebruiker kan ook de frame-rate, resolutie, holderheid, contrast en andere parameters van het apparaat instellen.

De IP-camera via WAN bezoeken

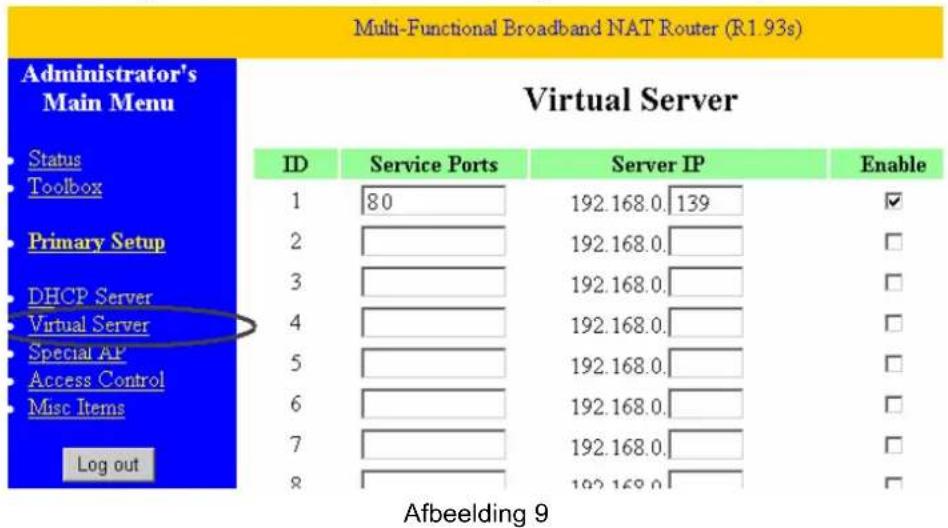

Port forwarding

Om de camera via het internet te bekijken,要去 een port in uw router waar het IP van de camera leiden. Voor het openen van een poort in uw router en de camera toegankelijk via internet te make, les het gedeelte in de handleiding van uw router dat port forwarding' bevat. Afbeelding 9 is een voorbeeld.

Overige instellingen

Wi-Fi installlen

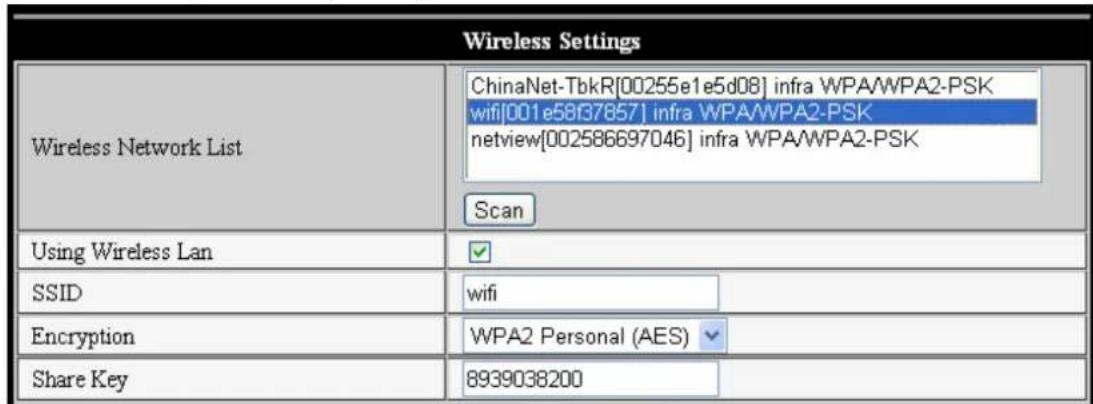

Open de draadloze LAN-instelling zoals in afbeelding10 hieronder weergegeven, klik meerdereKaren op de "Zoeken"-knop en het zal u de gedetecteerde draadloze netwerken in de "Draadloze Netwerklijk" tonen. Selecteert er een van en vink "Draadloze Lan gebruiken" aan,ervolgens zullen de relevante geevens van het geselecteerde draadloze netwerk in de oepenvolgende lege velden worden weergegeven.Voer het wachtwoord in en klik op "Instellen",ervolgens is het instellen van de Wi-Fi voltood.

Afbeelding 10

Opmerking: Wanner het apparaat op zowel Wi-Fi als bedraad is aangesloten, za het na het opstarten eerst het bekabelde netwerk verbinden en als geen verbinding kan worden gemaaakt, za hetervoigens met de Wi-Fi verbinding make. Het IP-adres en de poort voor zowel het draadloze als bekabelde netwerk hetzelfde.

Geavanceerde gebruikersinstallen

Afbeelding 11

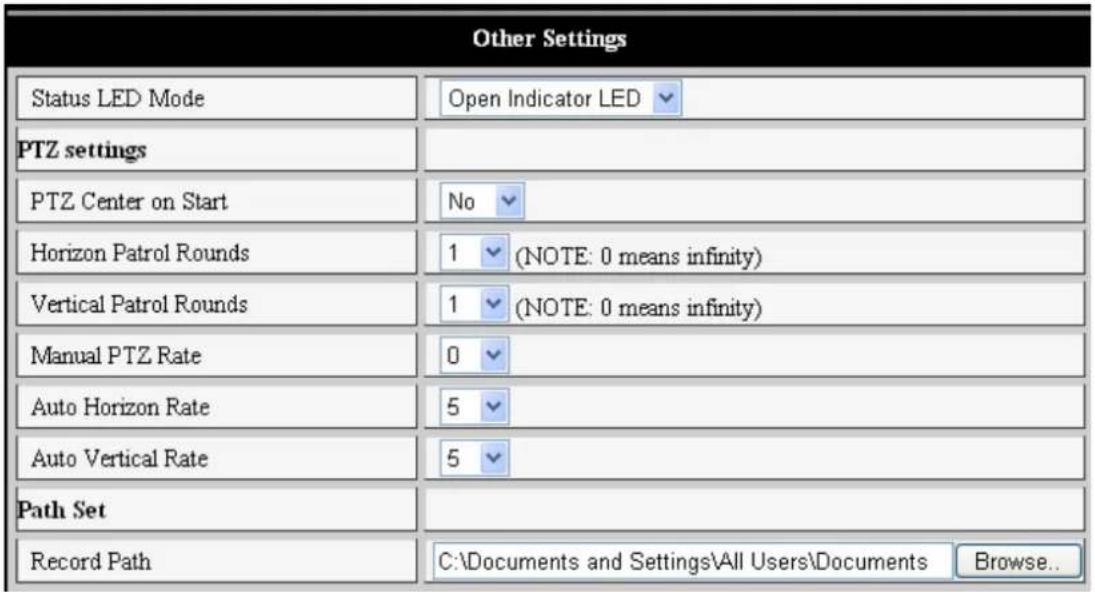

U kurz voor de LED-indicator in- of uitschakelen kiezen. Als het PTZ-centrum bij het opstarten op "Ja" is ingesteld, za Pan/Tilt bij het opstarten van het apparaat aan het centrum verplaatsen en dan stoppen. U kurz ook de horizontale en verticale patrouillerondes instellen, wanner u "patrouille" in het "bekijk"-interface aanklikt, za het volgens de door u ingestelde rondes roteren. U kurz ook de PTZ-snelheid instellen, 0 betekent het snelst.

Afbeelding 12

Onderhoud

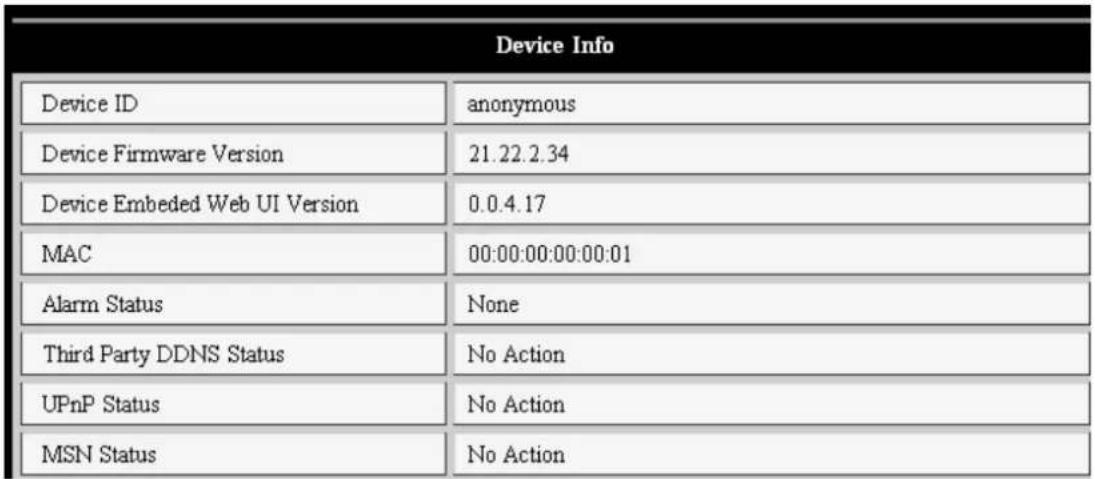

Apparaatinformatie

Afbeelding 13

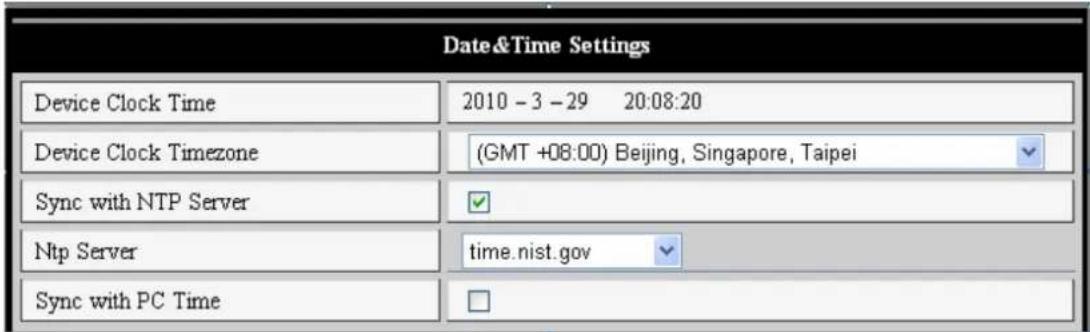

Tijd instellen

Als het apparaat op het internet is aangesloten, schakel de NTP-server in om deijd te corrigeren en selecteer de juisteijdzone, of gebruik de computertijd om deijd van het apparaat te corrigeren.

Afbeelding 14

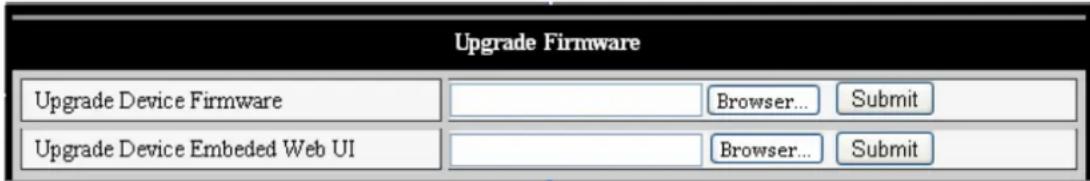

Upgraden van de firmware

Het toestel draait twee soorten programma's, een is een systeem-firmware, de andere is een applicatie-firmware. Ze können afzonderlijk worden opgewaardeerd.

Afbeelding 15

Fabrieksinstellungen herstellen

Klik op "Fabrieksinstellungen herstellen", een dialoog zal verschijnen om te bevestigen of u besteht de fabrieksinstellungen wilt herstellen. Na bevestiging, zar het systeme de fabrieksinstellungen herstellen en opnieuw opstarten.

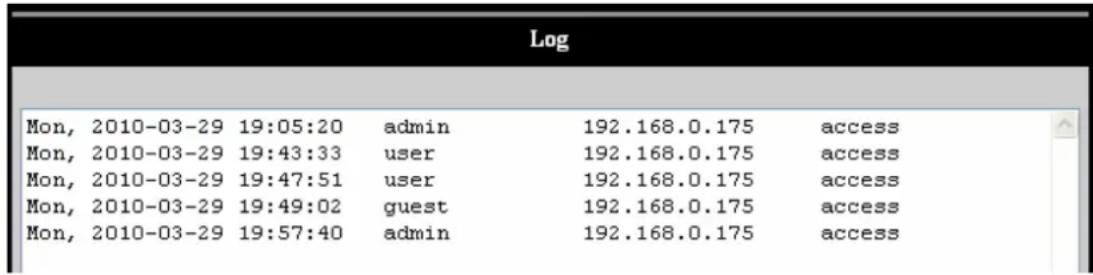

Bezoeklogboek van de gebruikers

Na het openen van de logboekinterface, kut u bekijken door wie en wanner het apparaat werden bezocht.

Afbeelding 16

Vaak gestelde vragen

1. Een verkeerde voedingsadapter za de apparatuur of voedingsadapter beschadigen

Controleer bij het aansluiten van de voedingsadapter zorgvuldig de spanning, voor deze apparatuur moet het een 5 V-adapter�.

2. Langzame bladersnelheid

Dit apparaat gebruikt een MJEPG-compressieformaat, het vereist een groe netwerkbandbreedte, een smalle bandbreedte za de bladersnelheid beinvloeden. Deyperende gebrukke bandbreedte is als volgt:

640x480 bij 10 fps: 4,0 5,0 Megabits

320x240 bij 30 fps: 1,2 1,6 Megabits

3. Kan apparatusuir Niet vinden via software zoeken na het aansluiten op LAN

Zorg ervoor dat de apparatuur en PC opdezelfde LAN+zijn aangesloten; Als firewall-software is geinstalleerd, sluit het en probeer het opnieuw.

4. Apparatuur kan via software Zoeken gezonden worden, maar kan nicht worden bezocht

Als de IP-adressen van de IP-camera en PC Niet in hetzelfde netwerksegment zijn, moet u deze voor het bezoeken aan hetzelfde netwerksegment veranderen. Het netwerksegment is de eerste drie nummers van het IP-adres. Als het IP-adres van de PC 192.168.0.100 is, kan het alleen apparatuur bezoeken waarvan het IP-adresCUSen 192.168.0.1\~ 192.168.0.255 ligt.

5. Kan de apparatuur nicht via internet bezoeken

Raadpleeg:

Hoofdstuk 4 (afbeelding 2) om te controleren of de internetverbinding correct is;

Hoofdstuk 5 om te controlleren of u via LAN kurz bezoeken;

Hoofdstuk 6 om te controlleren of port forwarding correct is ingesteld en of de router-instelling deze apparatuur verbiedt om gegevensaar het internet te verzenden.

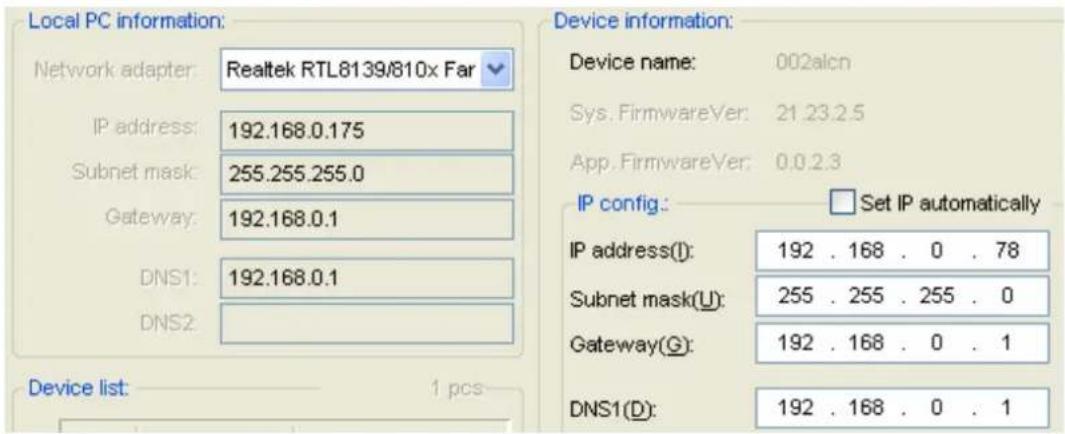

1. Kan via een openbaar IP-adres bezoeken, maar kan nicht via de fabrikant+zijn domeinnaam bezoeken Zorg ervoor dat de DNS-instelling hetzelfde is als uw PC, zoals in afbeelding 17 hieronder. In de Zoekfunctie,要去 de DNS 1 en DNS 2 aan beiden kanten hetzelfde zijn.

Afbeelding 17

Veiligheidsvoorzorgsmaatregelen:

Dit product mag alleen geopend worden door een erkende technicus wanner onderhoud vereist is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade voroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder Voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregisteerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
