HASZNÁLATI ÚTMUTATÓ CMPNWIPCAM31 KONIG

Vezetek nelkuli halozati IP kamera

Megjelenés és csatlakozók

Megegyzésk:

Tápjelzó: Piros LED, világít, ha a készülékre típészültseg van kotve.
- Állapotjelzó lámpa: Lassú villogás (2 masodpercenként): a készülék keresi a halózatot. Közepesen gyakori villogás (1 vagy 2): gezetékes halózatra kapcsolódtt. Gyakori villogás (masodpercenként 2-3): gezeték nélküli halózatra kapcsolódtt.

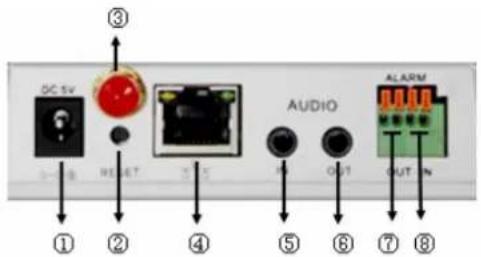

A keszülék csatlakozói és kezelőszervei

Tápfeszültsg aljzat: 5 V kimenőfeszültsgú halózati tápegység csatlakoztatasára.
- RESET gomb: Ha 10 masodpercnel tovabb nyomjak, a keszülék a gyárl alapbeallitásokkal ujraindul.
- WiFi antenna nyilás: Ide kell szerelni a WiFi antennat.
- RJ45 Ethernet csatlakozóaljzat: Az RJ45 Ethernet csatlakozó onbeallitó 10/100 Mbit/s sebességü. A készülék mindedféle halózati eszközhöz (hub, utválasztó, kapcsoló, stb.) kapcsolódni tud. MEGJEGYZÉS: A gyári alapbeallitások a követkežok: IP-cim 192.168.0.178, a http port száma 80, a felhasználónév admin, a jelszo 123456.
- Hangbemenet: Külso mikrofon csatlakoztatára szolgál. Külso mikrofon csatlakoztatása kikapcsolja a beépített mikrofont.
- Hangkimenet: Line-out jelszintu erositó, hangszóró, fulhallgató, stb. csatlakoztatársa szolgál.

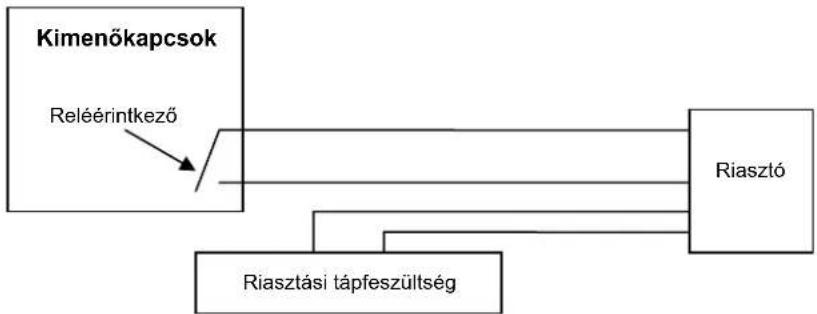

- Riasztójel kimenet: A riasztójel kimenet az IP kamerába épitet relé érintkezöjere van köte. Az IP kamera riasztójelével vészjelő kürt vagy hasonlo indíthato. A riasztójel kimenet legfeljebb 36 V és legfeljebb 2 A kapcsolására használhato. A riasztójel kimenet bekötesét a 2. ábra szemlélteti.

2. ábra

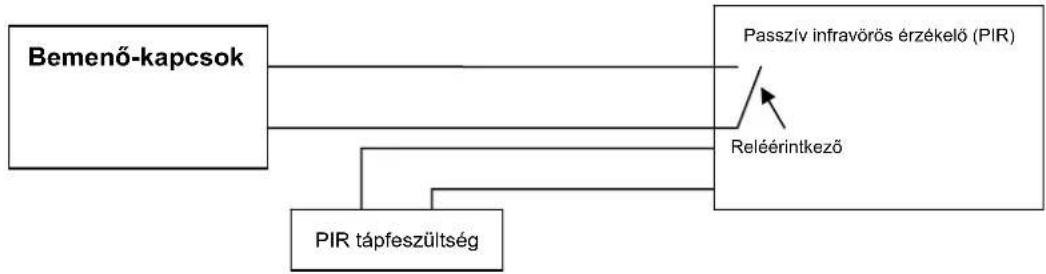

Riasztójel bemenet: A kulso erzekelro riasztójelenek bekotését a 3. abra szemlelteti.

3. ábra

Az érzekelö legyen atkapcsoló típusú (alapállapotban mindig be- vagy kikapcsolt). Ha füstöt vagy mozgást érzekel, allapotot valt, amit az IP camera külso riasztójelként érzekel.

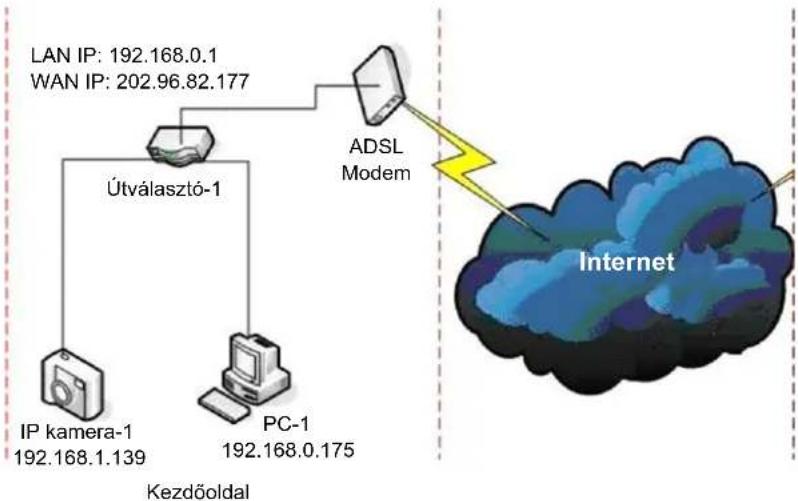

Hálozatra kapcsolódás

4. ábra

Bekötesi utmutató

Az IP kamera üzembehelyezését végezze a kovetkezósrendben: sösse a halózatra, kapcsolja ra a tápfeszültseget, és ellenorizze, hogy az RJ45 aljat lampája világit-e, azaz muködik-e a kommuníció. A bekôtest a 4. ábra szemléteti.

Az IP-cim beallitasa

Az IP kamera és a PC (számítogép) IP-cîme ugyanabban a szegmensben kell, hogy legyen. Az 5-1 ábra szerinti példán az IP kamerára nem lehet rákapcsolódni. Indītsa el a CD lemezen található BSearch_en.exe programot, kattintson a Search (Keresés) gombra, valassza ki az IP Camera-1 készüléket és allytsa vissza IP-cîmet, az 5-2 ábra szerint.

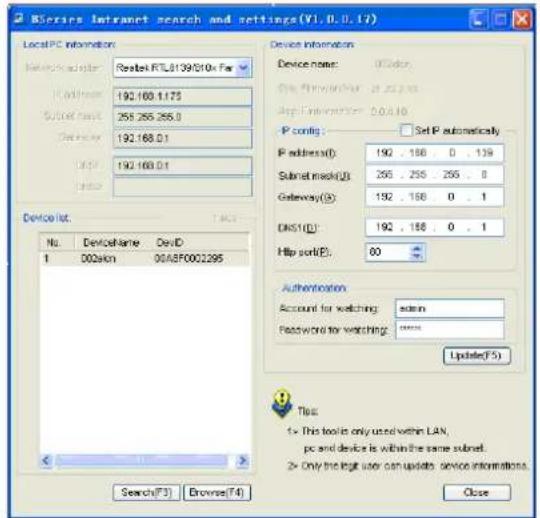

Beallitasi utmutato:

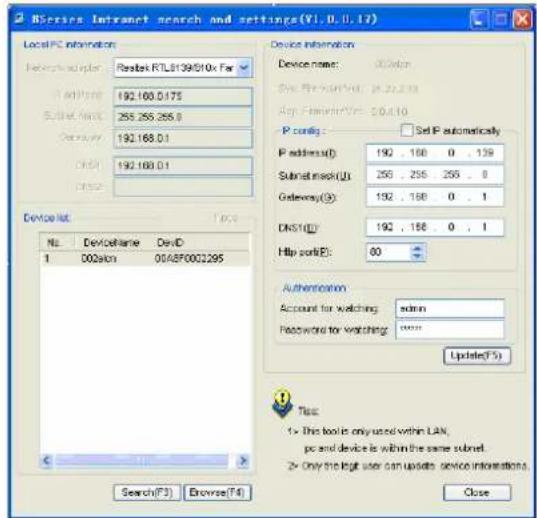

Gondosan ellenorize a bal felsso sarokban lathato „Local PC information" részt, ahol a szamitogep beallitasa lathato. Ha a szamitogepnek tobb halozati kartyaja is van, valassza azt, amelyiket hasznalja, es ellenorize, hogy az IP kamera és a szamitogep IP-cime azonos szegmensbe esik-e.
- Szükség szerint módosítsa a jobb oldalon található „IP config" mező tartalmát, hogy megegyezzen a „Local PC information" mező tartalmával. Az IP-címnek csak az utolsó szegmensét kell beallitania, az 5-2 abrán láthato 139-re.
- Ha nem tudja, hogyan állītsa be az „IP config" tartalmát, jaljbe a „Set IP automatically" négyzetet, hogy automatikusan megkapja az IP-cimet az utválasztóól.

• Irja az „Authentication" mezöbe a felhasznalónevet és a jelszót (alapértelmezés szerint a felhasznalónév admin, a jelszó 123456). Kattintson az Update (Frissités) gombra. Ezzel érvénybe lép az új beallítás. Válassza ki az eszközt a listadobozban és kattintson a „Browse" (Talloźás) gombra. Ekkor megnyílik a böngésző egy oyan ablakkal, amely a felhasznalónevet és a jelszó t kéri. Ekkor megjelenik az IP Camera-1 kezdölapja. Kattintson a jobb felső sarokban az „English" lehetősègre, az alábbi 6. abra szerinti jobb felső sarokban. A kezelőfelület jobb sarkában kivalaszthato a nyelv.

5-1 ábra 5-2 ábra

Ha van tüzfal szoftver a szamítógépen, a BSearch_en.exe futtatásakor megjelenhet egy ablak, amely megkérdezi, akarja-e tiltani ezt a programot vagy nem. Valassza a nem lehető séget.

6. ábra

Rákapcsolódás az IP kamerára

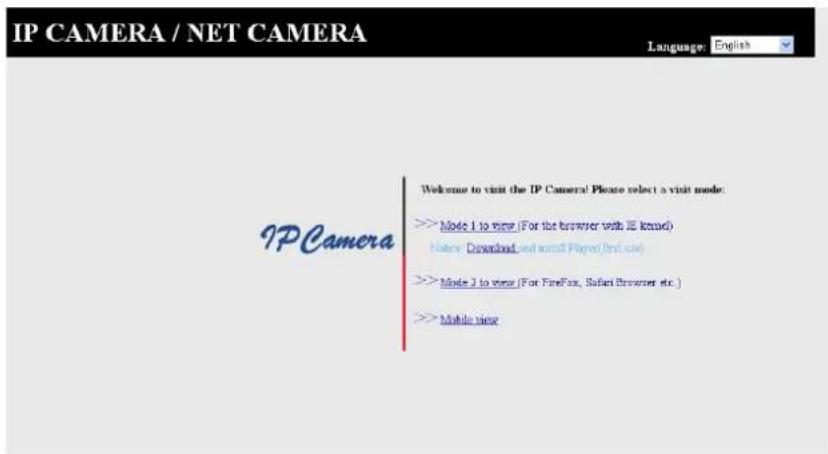

A videó nézsésere az IE kernelj javasoljuk (ez tobb funkciot tartalmaz), de elotte telepiteni kell a lejatszó. Kattintson a „download and install player (first use)“ (lejatszó letoltese es telepitese (elso hasznalat)) hivatkozásra. Amikor megjelenik a 7. abrán láthato pábeszédpanel, kattintson a Run (Futtatas) gombra. Ekkor automatiskan letoltödk és települ a lejatszo.

7. ábra

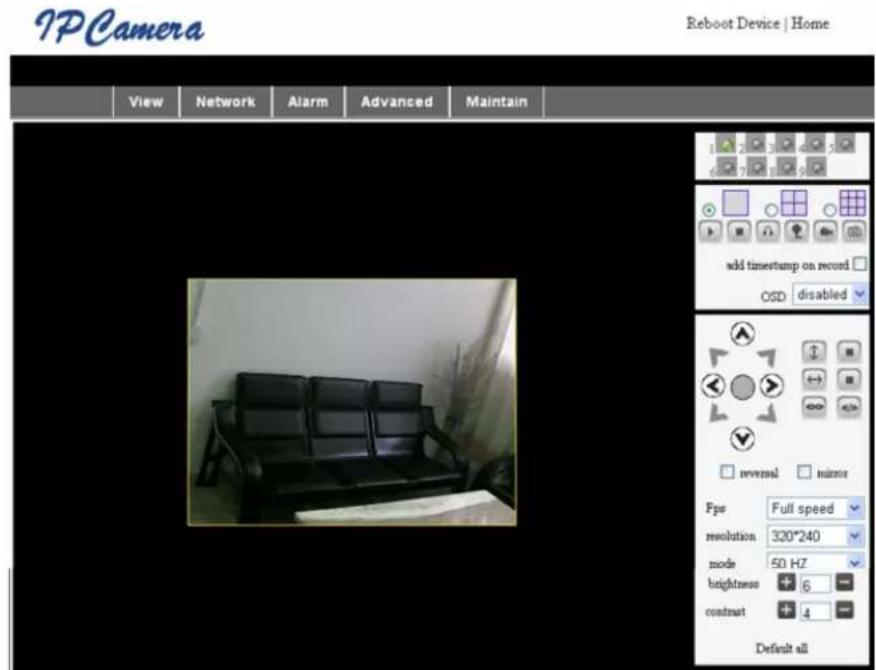

A beepuló modul telepitése után a video megjelenitéséhez kattintson a 7. abrán lathato „Mode 1 to view" gombra (a videoablakot a 8. abra mutatja).

8. ábra

1. Menüoszlop

Két menütípust lát: az egyik a fömenü, a masik a almenü. A fömenü a kezelőfelület felso részén helyezkedik el és a View (Megtekintés), Network (Hálozat), Alarm (Ríasztás), Advanced (Specialis), Maintain (Karbantartás) lehetősegeket kinalja.

Videomegjelenitō terület

A videomegelenito terulet nagysága a felbontastól fugg; minél nagyobb a felbontás, annál nagyobb a megjelenito terulet. Ha a videomegelenito teruleten duplán kattint a bal gombbal, a terulet teljes képernyös modba valt. Ha erre kattint duplán, visszaáll az eredeti méret. Ha a videomegelenito teruleten duplán kattint a jobb gombbal, megjelenik a zöld ikon. Kattintson rá a bal gombbal, és távezérelje a pásztázást/dontest a nyilgombok szerint.

2. Allapotmegjelenito terulet

A jobf felso sarokban talalhato az allapotmegjelenito terulet, amely az eszkoz allapotat mutatja:

• Ha nincs csatlakoztatva, a gomb szürke
• Ha csatlakoztatva van, a gomb zold
• Ha hibás a csatlakozás, a gomb sárga
• Ha van riasztás, a gomb piros

3. Többcsatornás megjelenítő terület

Ha a felhasznaló további csatornákat is felvesz (bovebben a 7.3.2 pontban), ez eltolódik a 4-Ch, 9-CH helyre és automatikusan megjeleniti a további eszközöket. A kép kivalasztásat kovetően a megjelení terülen kezelheti a lejatszást, leallitást, felvetelt, pásztázást/dontest és további funkciókat.

A gombok jelentése: video indul, stop, monitor, beszéd, felvétel és

pillanatfelvetel. A kivant funkció kivalasztáshoz kattintson a megfelelo gombra.

4. PTZ é videokezélés

A pásztázas/dontés kezelóterületén a felhasznaló a nyilak szerint állithatja a kamera helyzetét: fel, le, balra, jobbra, kóźepre, vizszintes pásztázasra, fuggöleges pásztázasra, stop, stb.

nyitott es zart IO kimenetet jelent.

A felhasznaló beállithatja továbbá az eszköz képvaltási frekvenciáját, felbontását, fenyerejét, kontrasztját és más paramétereit.

Rákapcsolódás az IP kamerára WAN halózataból

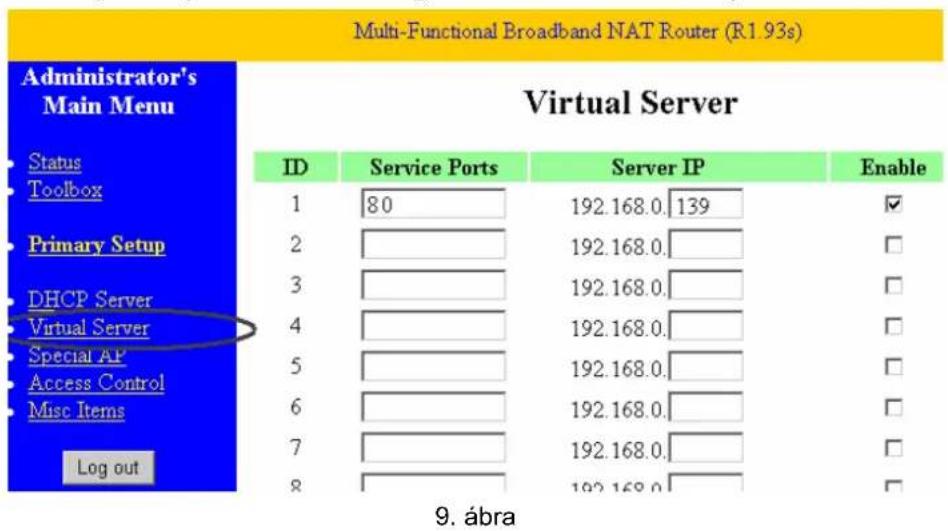

Porttovábbītas

Ha a kamera képét az interneten kivanja nézni, továbitania kell az utvalasztó egy portját a kamera IP címere. Az utvalasztó egy portjanak megnyitásával és a kamera internetes elerhetoségevel kapcsolatban olvassa el az utvalasztó kezikönyvének porttovábitással foglalkoz résztét. A 9. abrán pédá lathato.

Egyeb beallitások

WiFi beallitas

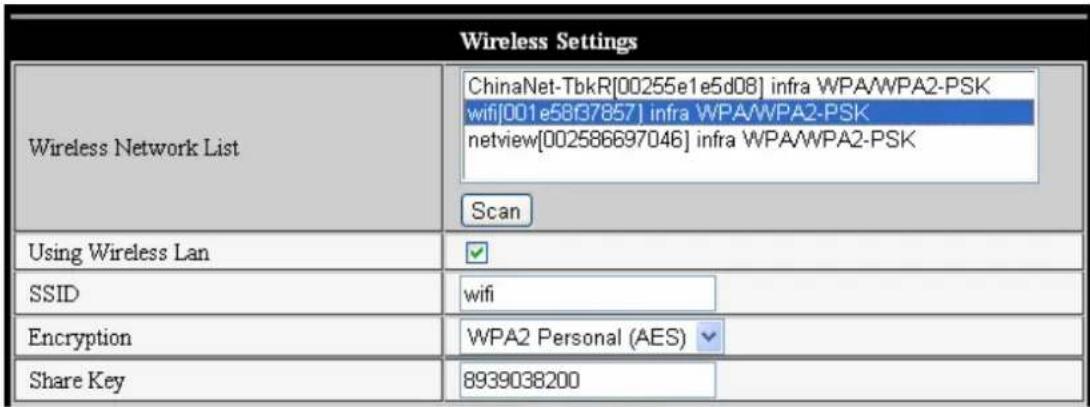

Lepjen a Wireless LAN Setting oldabra az alábbi 10. ábra szerint, és kattintson többször a „Search" (Keresés) gombra. A Wireless Network List oszlopban megjelennek a talál vezeték nélküli halózatok. Valasszon közüluk, és jelölje be a „Using Wireless Lan" négyzetet. Ekkor a megfelelo mezőkben megjelennek a kivalasztott vezeték nélküli halózat adatal. Irja be a jelszót és kattintson a „Set" (Beallit) gombra. Ezzel befejezódott a WIFI beallitása.

10. ábra

Megjegyzés: Ha az eszköz a gezetékes és a WIFI halózathoz egyarant csatlakoztatva van, bekapsolásakor először a gezetékes halózatra的概率 rákapcsolódni. A WIFI halózatraCsak akkor kapcsolódk, ha a gezetékesre nem tud rákapcsolódni. Az IP-cim és a port szám megegyezik a gezeték nélküli és a gezetékes halózat hasznalatakor.

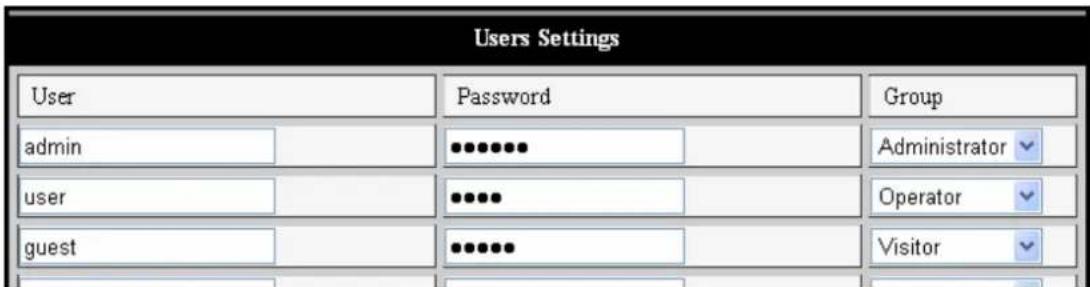

Specialis felhasznaloi beallitasok

11. ábra

A kōvetkezō harom jogosultsági szint kōzūl lehet ványasztani: rendszergazda/kezelö/latogató. A rendszergazda jogosultsága a legerösebb: minded beallitást módosíthat. A kezelö csak az IP kamera kezelésére jogosult - a beallitásokat nem módosíthatja. Lásd a 11. abrát. A latogató csak néznì Tudja a videojelet, de nem tudja kezelni az IP kamerát. Alapértelmezés szerint a felhasználónév admin, a jelszo 123456.

Egyeb beallitások

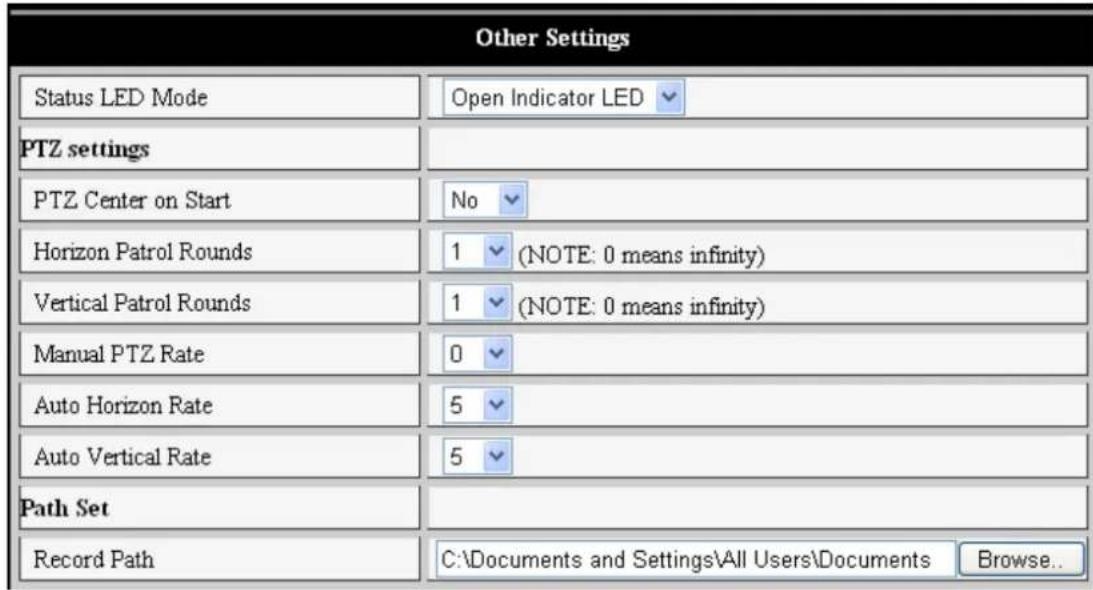

Választhat a nyitott vagy zart LED jelzólámpa kozött. Ha a PTZ kozpont az inditáshoz „Yes"-re van állitva, a Pan/Tilt (pásztázas/dontés) a bekapcsoláskor kóźepre megy és megál. Beállithatja a vizszintes és fuggoleges oszcillalast, és ha rákattint a „view" felület patrol (oszcillalás) gombjára, akkor a beállítás szerint elkezdi a mozgatóst. Beállithato a PTZ sebesség is. A 0 a leggyorsabb.

12. ábra

Karbantartás

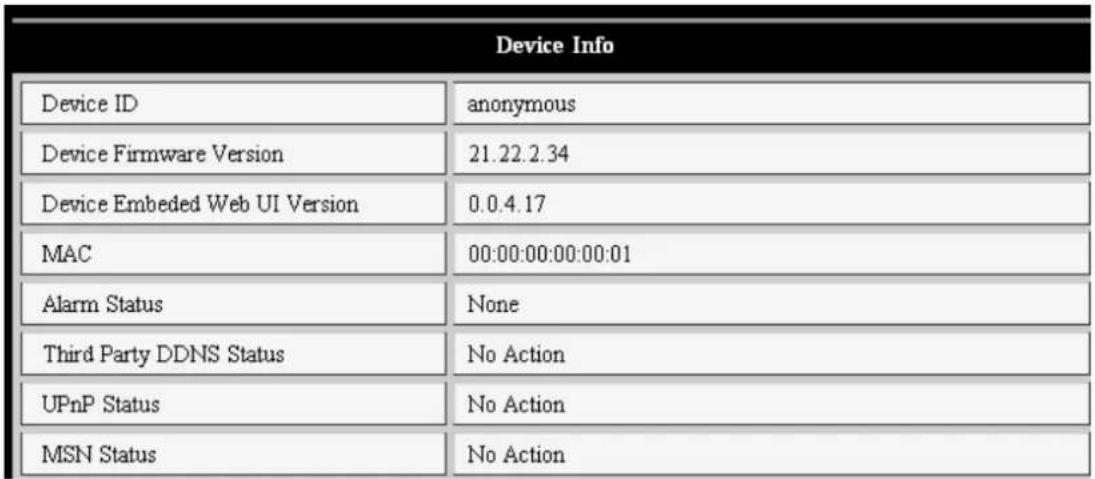

Eszkozadatok

13. ábra

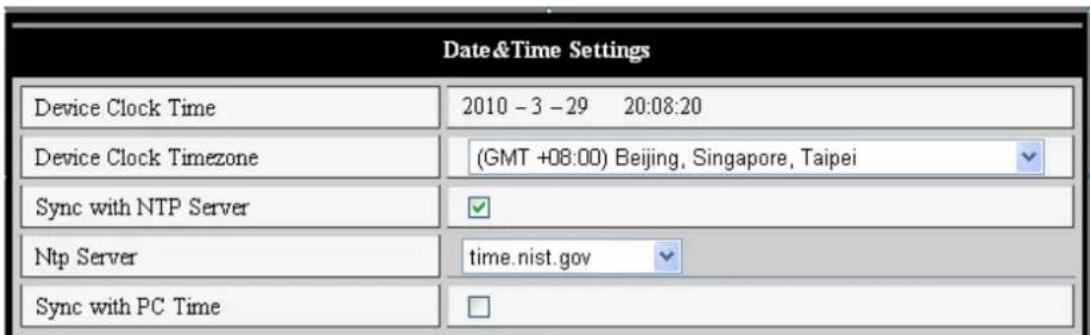

A pontos ido beallitasa

Ha az eszkocz rá van kapcsolva az internetre, engedélyezze az NTP kiszolgálót az idöbeállitás helyesbítéséhez és valassza ki a megfelelo időzonát, vagy igazítsa a számítogép idöbeállitásához az eszköz idejét.

14. ábra

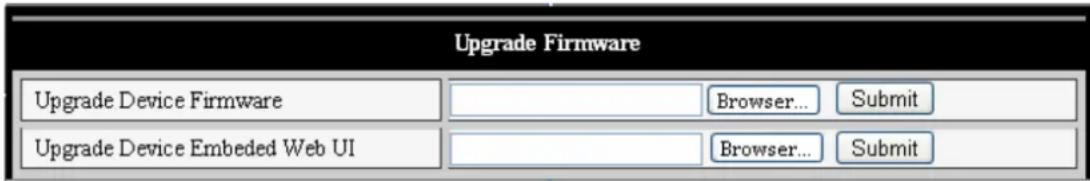

Firmware frissites

Az eszkocznek két firmware programja van: az egyik a rendszerfirmware, a masik az alkalmazás firmware. Ezek külön frissithetok.

15. ábra

A gyárl apalbeallitások visszaallitasa

Kattintson a „Restore Factory Default" gombra. Megjelenik egy párbeszédablak és megkérdzi, tényleg vissza kivánja-e állitani a gyári alapbeallitásokat. Az igenlo megerősítés utan visszaállnak a gyári alapbeallitások és a készülék ujraindul.

Felhasznalónaplozás

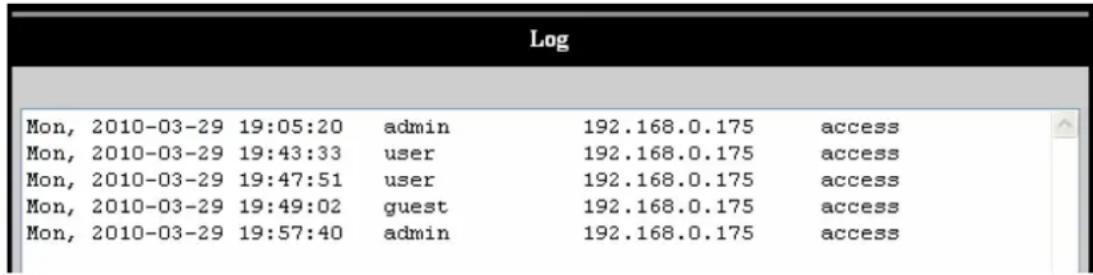

A naplofeluletrelepve megtekintheti,ki kapcsolodott az eszkozre es mikor.

16. ábra

Kérdezz-felelek

1. Nem megfelelo halozati tapegyseg hasznalata eseten torkremedet az eszkocz vagy a tapegyseg Hasznalatba vetele elott gondosan ellenorizze a halozati tapegyseget. Hasznaljon az eszkozhocz keszult, 5 V-os tapegyseget.

2. Lassu a képvaltas

Az eszkocz MJEPG tomoritessel mukodik es nagy halozati savszélességet igenyel. A kis savszélesség rontja a képvaltási sebességet. Az eszkocz savszélesség-igénye a kovetkezó:

640x480 képpont, 10 kép/s: 4,0-5,0 Mbit/s

320x240 képpont, 30 kép/s: 1,2-1,6 Mbit/s

3. A keresoszoftver nem talalja az eszkocz t a helyi halozaton

Gondoskodjon rola, hogy az eszkocz és a szamítogép ugyanazon a helyi halózaton legyen. Ha van tüzfal, kapcsolja ki és probálkozzon úra.

4. Az eszkocz megtalálja a keresószoftver, de nem lehet rákapcsolódni

Ha az IP kamera és a számítógép nem ugyanabban a halózati szegmensben van, állitsa át öket ugyanarra a szegmensre. A halózati szegmens az IP-cím elso három száma. Ha a számítógép IP-címe 192.168.0.100, akkor csak azokat az eszköket éri el, amelyek IP-címe a 192.168.0.1~192.168.0.255 tartományba esik.

5. Nem lehet az eszkoczre kapcsolodni az interneten

Itt talal tovabbi felvilagositast:

1. fejezet (2. ábra): az internet csatlakozás Ellenörzésé;
2. fejezet: annak ellenorzese, hogy ossze lehet-e kapcsolodni az eszkozzel a helyi halozaton;
3. fejezet: annak ellenorzese, hogy mukodik-e a porttovabbbitas es nem tiltotta-e meg az utvalaszto az eszkoznek, hogy adatokat kuldjön az internetre.

6. Ra lehet kapcsolódni a nyilvános IP-cimmel, de nem lehet a gyártó tartománynevével

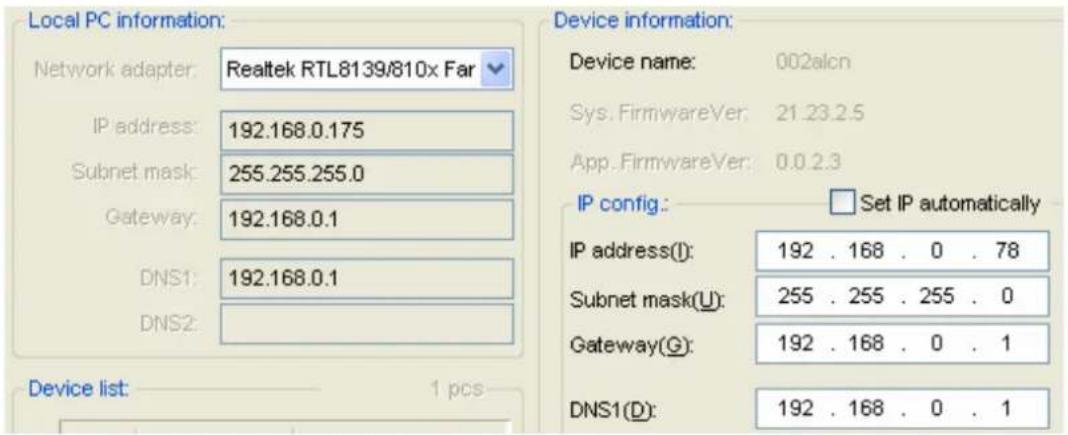

Az eszkocz DNS beallitasa egyezzen meg a szamitogepevel, az alabbi 17. abra szerint. A keresoeszkozben a két oldal DNS 1 és DNS 2 érteke azonos kell, hogy legyen.

17. ábra

Biztonságióvintézkedesek:

A keszüléket KIZÁRÓLAG képzett technikus nyithatja fel szervizelés érdekében. Hiba eseten húzza ki a termék csatlakozóját a konnektorból, és kõsse le más berendezesekról. Vigyázzon, hogy ne érje a terméket viz vagy nedvesség.

Karbantartás:

Csak szaraz ronggyal tiszittsa. Tiszitó- es suroloszerek hasznalatat mellozze.

Jotallas:

Nem vallunk jotlalst es felelossaget a termeken vegzett valtoztatas vagy modositas vagy a termek helytelen hasznalata miatt bekvetkez krokert.

Általános tudnivalók:

A kivitel és a muzaki jellemzok elozetes értesités nélkül is modosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjuk.

Orizzemegezazutmutatotsacsomagolast.

Figyelem:

Ezt a terméket ezzel a jalólesel lattuk el. Azt jentl, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartásihulladékhoz keverni. Begojtesüket kün on begyüjtó letesitmenyek vegzik.
