BEDIENUNGSANLEITUNG CMPNWIPCAM31 KONIG

IP WLAN-Netzwerkkamera

Aussehen und Anschluss

Anmerkungen:

• Netzanzeige: Wird ROT, wenn das Gerät eingeschaltet wird.
• Statusanzeige: Langsames Blinken (einal mal alle 2 Sekunden) bedeutet, dass das Gerät ein Netzwerk sicht. Blinken (1 oder 2-mal pro Sekunde) bedeutet, dass eine Verbindung zu einem kabelgebundenen Netzwerk besteht. Schnelles Blinken (2-bis 3-mal pro Sekunde) bedeutet, dass eine Verbindung mit einem Funknetzwerk besteht.

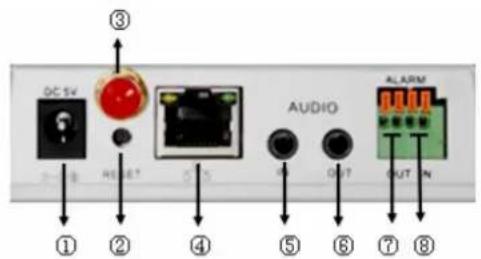

Geräteanschluss

• Netzeilbuchse: Anschluss eines Netzteiles, dessen Spannungsausgang 5 Volt betragen muss.
• RESET-Taste: Wenn die RESET-Taste länger als 10 Sekunden lang gedrück wird, startet das Gerät neu und setzen sich auf die werksseitigen Einstellungen zurück.
• WLAN-Antennenbuchse: zum Anschluss der WLAN-Anteenne
• RJ45 Netzwerkbuchse: Die RJ45 Netzwerkbuchse stellt sich automatisch auf die Netzwerkgeschwindigkeit (10/100 MBit/s) ein. Das Gerät kann an Netzwerkgeräte wie z. B. Hub, Router, Switch usw. angeschlossen werden.

HINWEIS: Die werksskeitige IP-Adresse ist 192.168.0.178, der http-Port 80, der Benutzername lautet admin, das Password 123456.

• Audio-Eingangsbuchse: Der Audio-Eingang dient zum Anschluss eines externen Mikrofons. Das interne Mikrofon wird abgeschaltet, wenn ein externes Mikrofon angeschlossen wird.
  Audio-Ausgangsbuchse: Der Audio-Ausgang dient zum Anschluss eines Kopfhörers oder Lautsprechers

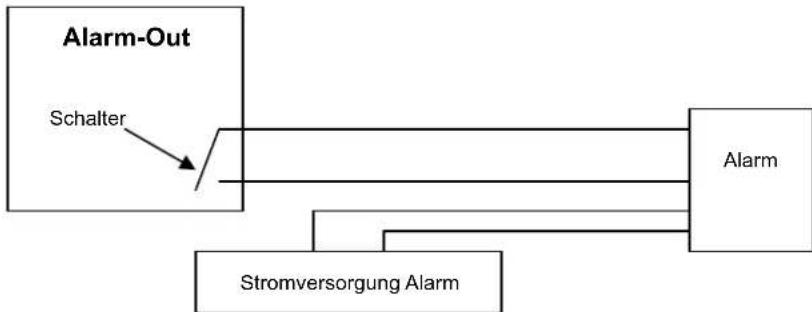

• Alarm-Out-Anschluss: Der Alarm-Ausgang ist mit einem Relais in der IP-Kamera verbunden. Die IP-Kamera steuert den Schalter für den Alarm über die Alarmglocke oder den Summer. Das Relais ist in der Lage einen Alarmschalter mit max. 36V und max. 2A anzusteuern.itte beachten Sie Bild 2 fur den Anschluss eines externen Alarms.

Bild 2

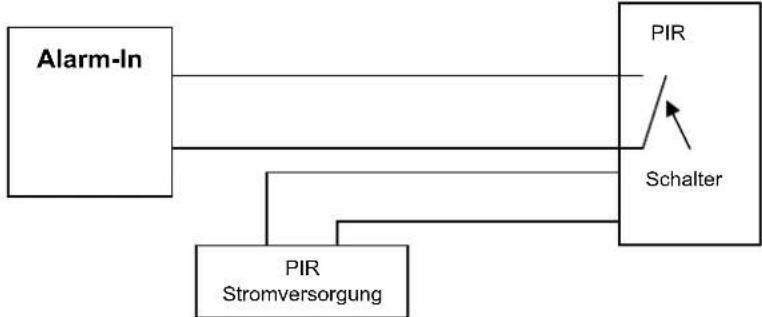

• Alarm-In-Anschluss:itte beachten Sie die Bild 3 mit dem Schema fur den externen Sensor.

Bild 3

Der externe Sensor muss ein Schalttyp sein (immer an oder immer aus). Erkennt der Sensor Rauch oder Menschen oder Tiere im Gebiet, schlieb oder öffnet der Sensor den Stromkreis und sendet das externe Alarmsignal an die IP-Kamera.

Anschluss an das Netzwerk

Bild 4

Anschlussanleitung

Verbinden Sie die IP-Kamera vor dem Aufrufen zunachst mit dem Netzwerk, stecken Sie das Netzteil ein und überprüfen Sie, ob die Status-LED der RJ45-Buchse normal leuchtet und anzeigt, dass die Netzwerkverbindung reibungslos Funktioniert. Das Herstellen einer Verbindung ist in Bild 4 dargestellt.

Einstellen der IP-Adresse

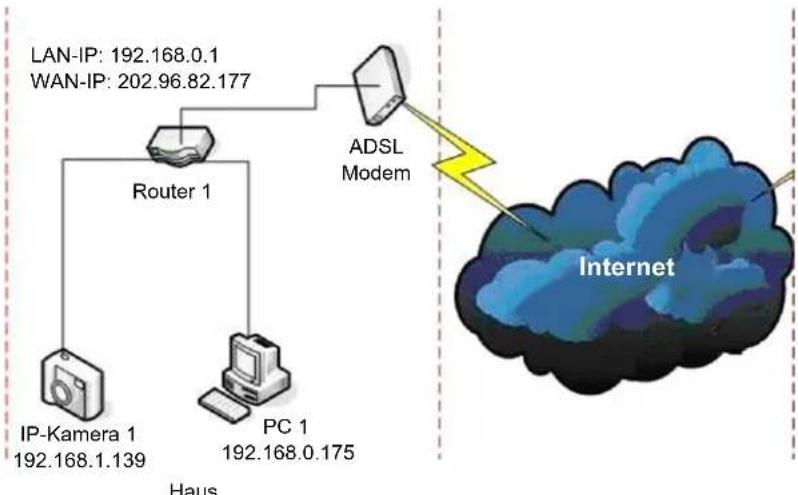

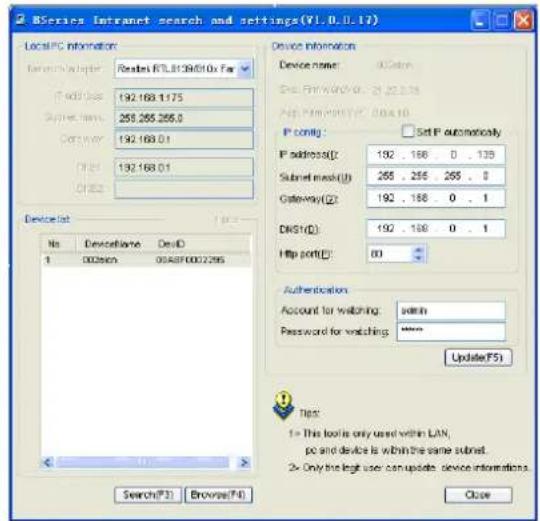

Die IP-Adressen der IP-Kamera und des PC müssen im gleichen Subnetz liegen. Das Beispiel in Bild 5.1 zeigt, dass die IP-Kamera-1 nicht aufgerufen werden kann. Starten Sie BSearch_de.exe von der CD, klichen Sie den Suchknopf an und wahlen Sie dann IP-Kamera 1, um die IP-Adresse wie in Bild 5.2 gezeigt darüberzusetzen.

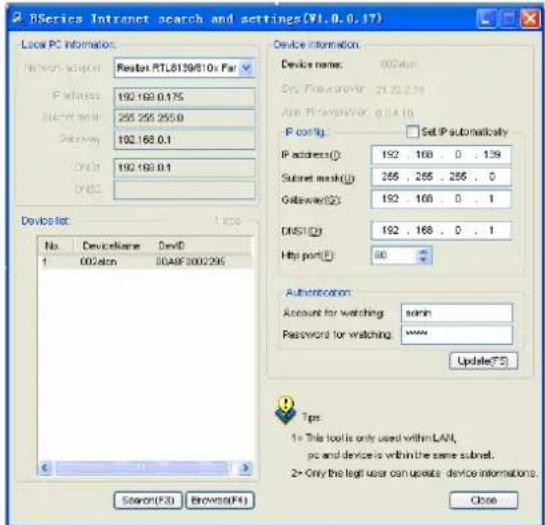

Setup-Anleitung:

• Überprüfen Sie sorgfältig die „Informationen zum lokalen Rechner“ in der oberen linken Ecke, die die PC-Konfiguration anziegen. Wenn es mehrere Netzwerkkarten im PC gibt, wahren Sieitte jene, welche Sie verwenden, und stellen Sie sicher, dass die IP-Adresse der IP-Kamera im gleichen Subnetz wie die des PC liegt.

• Ändern Sie den Inhalt von „IP-Konfiguration“ auf der rechten Seite und stellen Sie safer, dass der Inhalt der gleiche wie „Lokale PC-Informationen“ ist. Sie müssen nur den letzten Abschnitt der IP-Adresse einstellen, können他們 auf 139 setzen, bereits so wie im Beispiel in Bild 5.2 dargestellt.

• Wenn Sie nicht wollen, wie Sie den Inhalt von „IP-Konfiguration“ ausfüllen sollen, können Sie auch „IP automatisch beziehen“ auswahlen, um automatisch eine IP-Adresse vom Router zugewiesen zu besteht.

• Geben Sie Benutzernamen und Password in das Feld „Authentifizierung“ ein (standardmäßig ist der Benutzername admin, das Password ist 123456). Klichen Sie auf „Update“. Die Einstellung wird nun verwendet. Wahlen Sie das Gerät im Listenfeld und klichen Sie auf die Schaltfläche „Durchsuchen“. Der Browser wird automatisch gestartet und gleichzeitig öffnet sich ein Fenster, in welchem Sie Benutzernamen und Password eingeben,müssen. Danach siehen Sie die Startseite der IP-Kamera 1, klichen Sie auf „Deutsch" in der rechten oberen Ecke wie unter in Bild 6 gezeigt. In der rechten Ecke der Benutzeroberfläche kann der Benutzer die Sprache auswahlen.

Bild 5.1 Bild 5.2

Wenn Sie eine Firewall-Software auf Ihrm PC installiert haben, kann beim Starten von BSearch_de.exe möglichwerse ein Fenster auftauchen, welches Sie fragt, ob Sie diesen Programm blockieren wollen oder nicht. Wahlen Sie hieritte „nicht blockieren".

Bild 6

Aufrufen der IP-Kamera

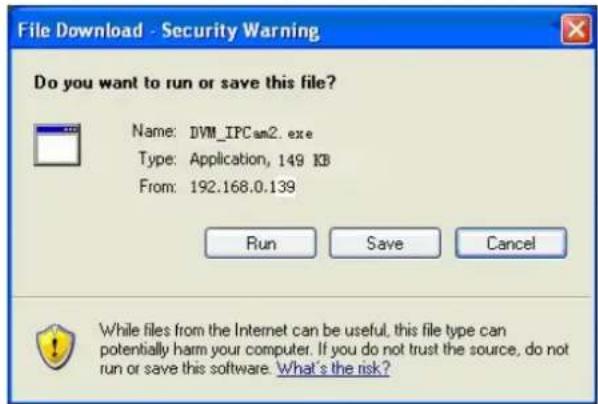

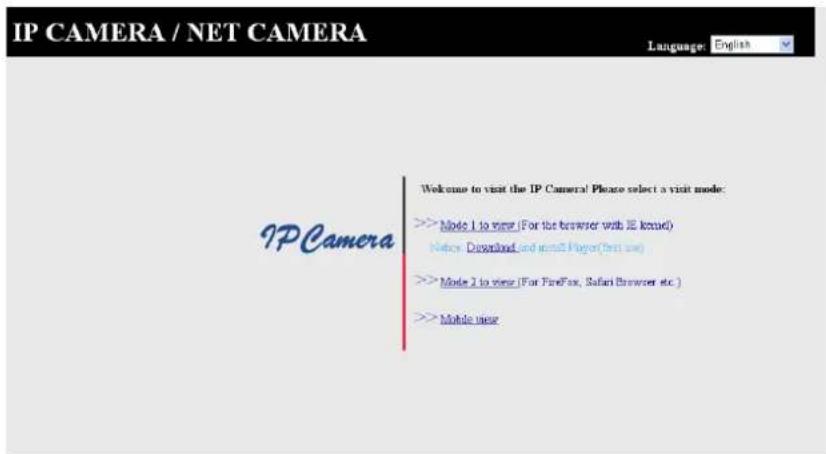

Wir empfehlen die Verwendung des Browsers Internet Explorer zur Anzeige des Videos (er bietet mehr Funktionen), allerdings muss der Benutzer vor dem Betrachten des Videos ein Abspielprogramm installieren. Klichen Sie auf den Link „Abspielprogramm herunterlagen und installieren (bei erster Benutzung)“, ein Dialogfeld wie in Bild 7 gezeigt erscheint. Klichen Sie auf Ausführren, das Abspielprogramm wird automatisch heruntergeladen und installiert.

Bild 7

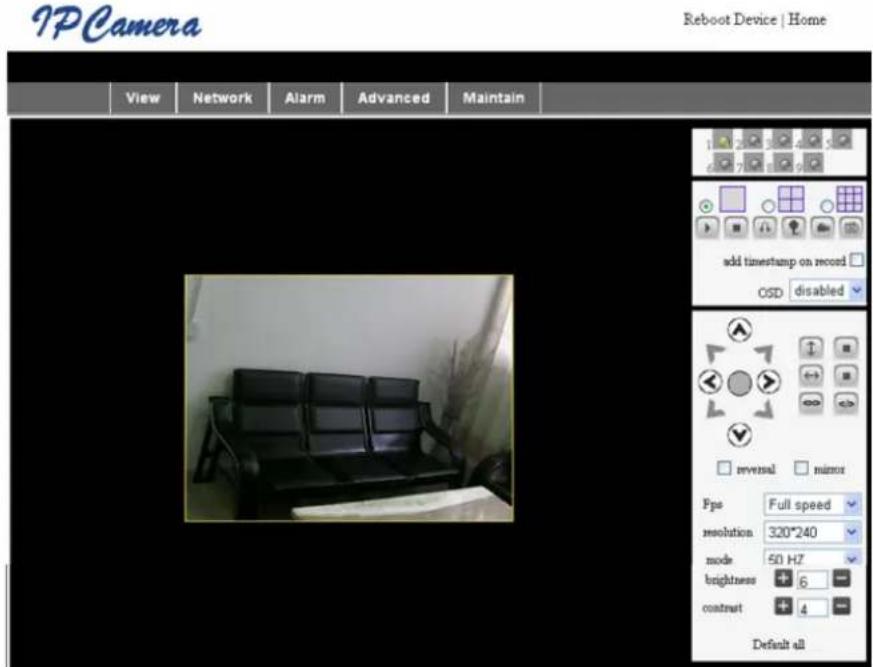

Klicken Sie nach der Installation des Plug-Ins auf den Link „Mode 1 zum Anschauen" in Bild 7, um das Video (Video wie in Bild 8 dargestellt) anzusehen.

Bild 8

1. Menüspalte

Es gibt 2 Arten von Menus. Das eine ist das Hauptmenü und das andere ist das Untermenü. Das Hauptmenü befindet sich am oberen Rand der Benutzeroberfläche und enthalt View, Network, Alarm, Advanced und Maintain. Das Untermenü befindet sich am rechten Rand der Benutzeroberfläche.

Video-Anzeigebereich

Der Video-Anzeigebereich ist abhängig von der Auflösung. JeHigher die Auflösung,esto groBer ist die Anzeige.Doppelklicken Sie mit der linken Maustaste in den Video-Anzeigebereich,um in den Vollbildmodus zu wechseln, und doppelklicken Sie erneut, um die ursprüngliche GroBe des Video-Anzeigebereiches wieder herzustellen.Doppelklicken Sie mit der rechten Maustaste in den Video-Anzeigebereich,um das grune Symbol anzuzeugen.Klichen Sie mit der linken Maustaste,um Neigung und Schwenken der Kamera fernzusteuern.

2. Statusanzeige

In der oberen rechten Ecke befindet sich die Statusanzeige, welche den Gerätestatus zeigt:

• Ohne Verbindung ist die Schaltfläche grau
• Bei einer Verbindung ist die Schaltfläche grün
• Bei fehlerhafter Verbindung ist die Schaltfläche gelb
• Gibt es einen Alarm, wird die Schaltfläche rot

3. Mehrkanal-Anzeigebereich

Wenn der Benutzer mehrere Kanälen hinzufugt (siehe 7.3.2),ändert sich der Bereich auf 4-Ch, 9-CH und zeigt automatisch andere Geräte an. Im Anzeigebereich konnen Sie, wenn ein Bild ausgewähl ist, Wiedergabe, Stopp, Aufnahme wahlen sowie Neigung und Schwenken steuern sowie andere Aktionen ausführten.

These Schaltflächen stehen für Video starten, stoppen, überwachen, reden.

aufzeichnen und Schnappschuss. Klichen Sie auf eine Schaltfläche, um eine Funktion auszuwahlen.

4. Neigen/Schwenken/Zoom und Videosteuerung

Im Neigen/Schwenken Steuerbereich kann der Benutzer die Position entsprechend des Pfeilsymbols verändern: nach oben, nach unten, nach links, nach rechts, zentriert, horizontale Schwenkfahr, vertikale Schwenkfahr, Stopp usw.

stehen für offenen IO-Ausgang und geschlossenen IO-Ausgang.

Der Benutzer kann auch Bildrate, Auflösung, Helligkeit, Kontrast und andere Parameter des Gerätes einstehen.

Aufrufen der IP-Kamera vom WAN

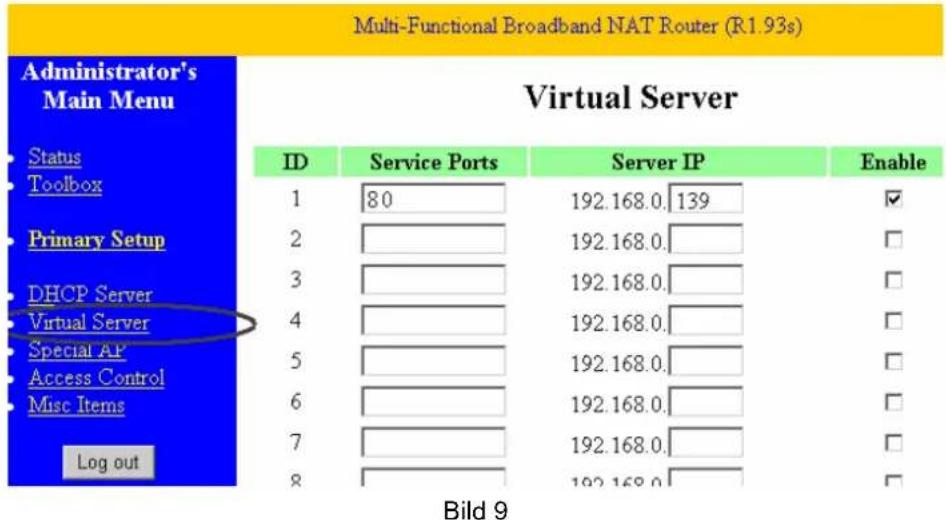

Port-Weiterleitung

Um die Kamera über das Internet anzeigen zu konnen, mussen Sie in Ihr Router einen Port auf die IP der Kamera weiterleiten. Um einen Port in Ihr Router weiterzuleiten und die Kamera über das Internet zugänglich zu machen,lesen Sie den Teil in der Bedienungsanleitung Ihres Routers, welcher „Port-Weiterleitung" beschreibenb. Bild 9 ist ein Beispiel.

Andere Einstellungen

WLAN-Einstellungen

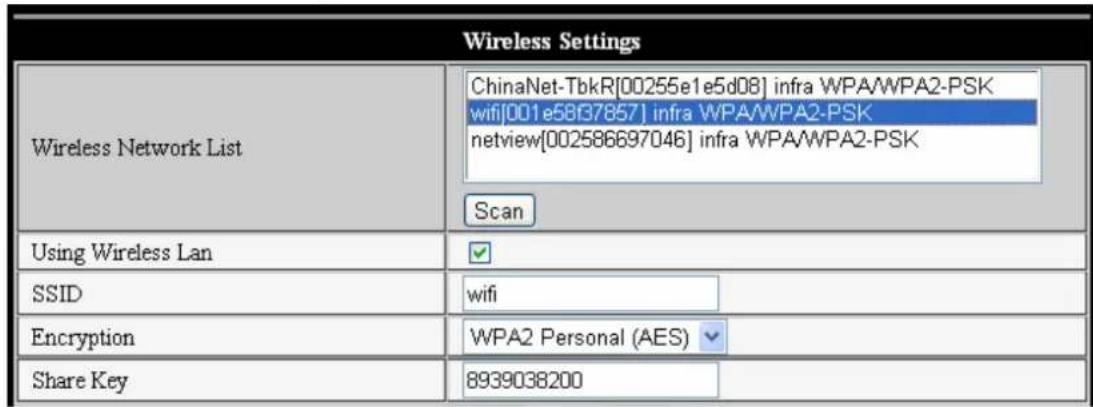

Öffnen Sie die WLAN-Einstellungen wie in Bild 10 dargestellt, und klichen Sie mehrmals auf die Schaltfläche „Suchen". Es werden Ihnen verfügbare Funknetzwerke in der Spalte WLAN-Netzwerkliste angezeigt. Wahlen Sie eines von ihren aus und aktivieren Sie „WLAN verwenden". Die relevanten Daten des ausgewählten Funknetzwerks werden im nachfolgenden Freiraum dargestellt. Geben Sie das Password ein und klichen Sie auf „Setzen". Die WLAN-Einstellung ist nun beendet.

Bild 10

Hinweis: Wenn das Gerät sowohl mit einem WLAN als auch mit einem kabelgebundenen Netzwerk verbunden ist, nachdem es gestartet wird, versucht es zunachst, sich mit dem kabelgebundenen Netzwerk zu verbinden. Wenn es dört keine Verbindung herstellen kann, dann wird es die WLAN-Verbindung herstellen. Die IP-Adresse und Port sind für Funk- und Kabelnetzwerk gleich.

Fortgeschrittene Benutzereinstellungen

Bild 11

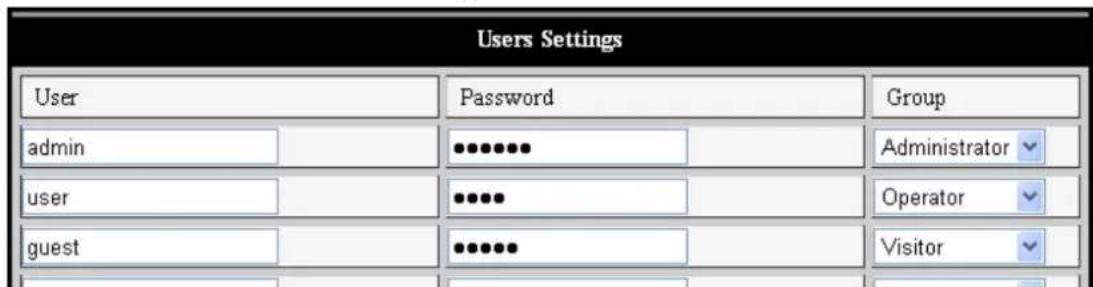

Es gibt drei Benutzerebenen: Administrator/Operator/Gast. Der Administrator hat die meisten Rechte. Er kann alle Einstellungen ändern. Der operator kann ledigious die IP-Kamera steuern, kann jeder keine Änderungen an den Einstellungen vormehmen (siehe dazuitte Bild 11). Der Gast kann ledigious das Video anschauen, kann jeder nicht die IP-Kamera steuern. Standardmäg ist der Administrator-Benutzername admin, das Password 123456.

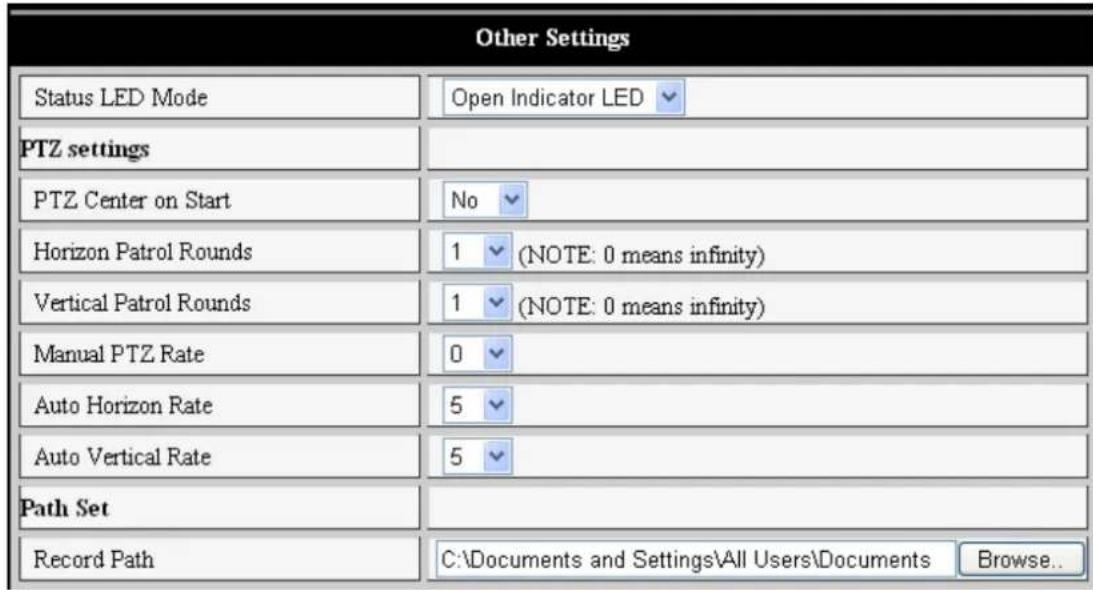

Andere Einstellungen

Sie konnen die Statusanzeige ein- oder ausschalten. Wenn das Neigen/Schwenken/Zoom-Zentrum (NSZ) auf automatischen Start eingerichtet ist, zentriert sich das Gerät beim Start und hält dann an. Sie konnen auch horizontale und vertikale Schwenkbewegungen einstellen. Wenn Sie im Betrachterbildschirm Patrol auswahlen, bewegt sich die Kamera entsprechend ihrer Einstellungen. Sie konnen auch die NSZ-Rate einstellen, wobei 0 diechnlste ist.

Bild 12

Wartung

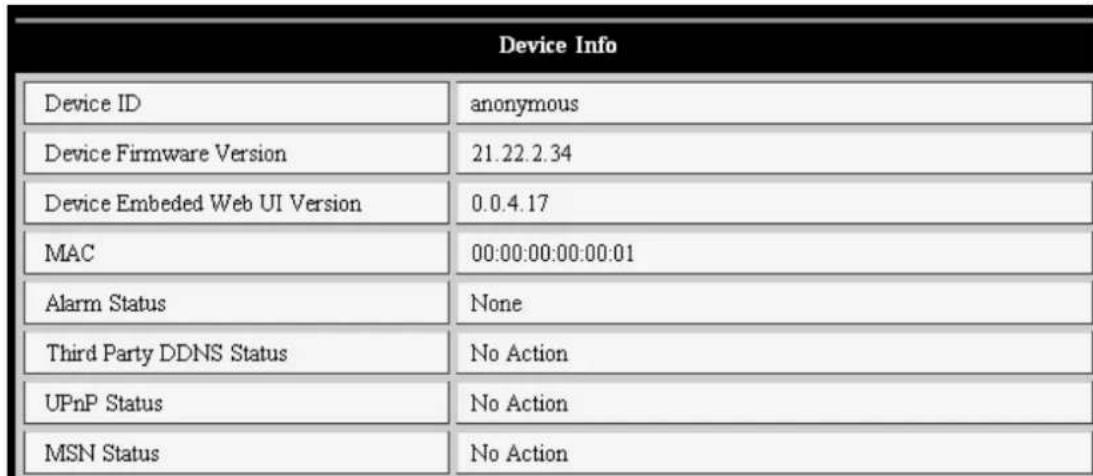

Informationen zum Gerät

Bild 13

Einstellen der Uhrzeit

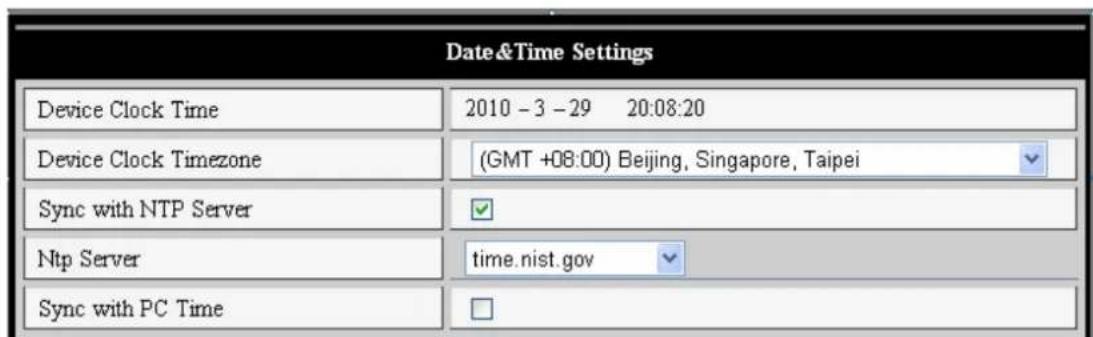

Wenn das Gerät mit dem Internet verbunden ist, aktivieren Sie den NTP-Server, um die Zeit zu korrigieren, und wahlen Sie die richtige Zeitzone, oder verwenden Sie die Zeit des Computers, um das Gerät zu korrigieren.

Bild 14

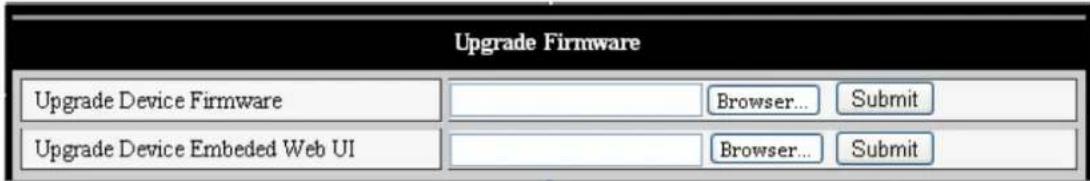

Firmware-Upgrade

Auf dem Gerät laufen 2 Arten von Programmen, eine System-Firmware und eine Anwendungs-Firmware. Sie können einzelnactualisiert werden.

Bild 15

Zurücksetzen auf die Werkseinstellungen

Klichen Sie auf „Zurücksetzen auf die Werkseinstellungen". Es öffnet sich ein Dialogfenster und fordert Sie auf zu bestätigten, ob Sie das Gerät möglich auf die Werkseinstellungen zurücksetzen möchten. Nach der Bestätigung wird das System die Werkseinstellungen laden und neu starten.

Verwendend des Besucherprotokolls

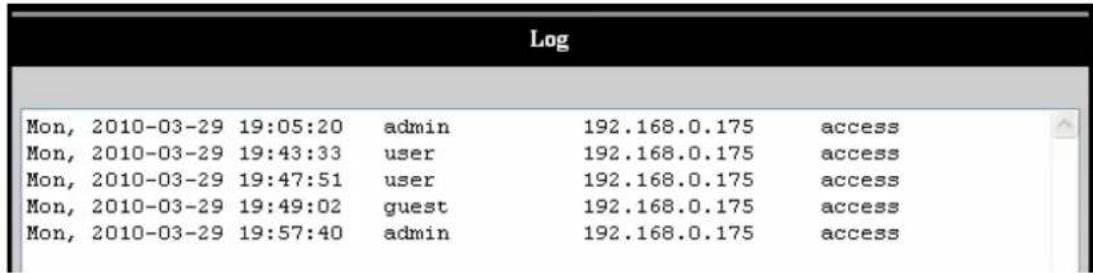

Nach dem Aufrufen der Protokolloberfläche können Sie sehen, wer auf das Gerät zugegriffen hat und wann.

Bild 16

FAQ

1. Ein falsches Netzteil kann das Gerät oder das Netzteil beschädigen

Wenn Sie ein Netzeil anschließen, überprüfen Sie vorher sorgfältig die Spannung. Sie sollen ein 5 V-Netzteil mit thisem Gerät verwenden.

2. Geringe Anzeigegeschwindigkeit

Dieses Gerät verwendet das MJEPG Kompressionsformat, welches eine große Bandbreite besteht. Eine geringe Bandbreite wird sich auf die Anzeigegeschwindigkeit aus. Die typische verwendete Bandbreite ist wie folgt:

3. Das Gerät kann nach dem Anschluss ans LAN nicht mit der Suchsoftware gefunden werden

Achten Sie darauf, dass Gerät und PC sich im gleichen LAN befinden. Wenn eine Firewall-Software installiert ist, schließen Sie diese und versuchen Sie es erneut.

4. Das Gerät wird von der Suchsoftware gefunden, kann jeder nicht aufgerufen werden.

Wenn die IP-Adressen der IP-Kamera und des PC nicht im gleichen Subnetz liegen, sollen den Sie sie vor dem Aufrufen auf das gleiche Subnetz einstellen. Das Subnetz sind die ersten drei Zahlen der IP-Adresse. Wenn die IP-Adresse des PC 192.168.0.100 ist, kann er nur Geräte anzeigen, deren IP-Adresse zwischen 192.168.0.1 und 192.168.0.255 liegt.

5. Das Gerät kann nicht über das Internet aufgerufen werden

Bitte beachten Sie:

Kapitel 4 (Bild 2), um zu überprüfen, ob die Internet-Verbindung korrekt ist;

Kapitel 5, um zu überprüfen, ob Sie das Gerät via LAN aufrufen können;

Kapitel 6, um zu überprüfen, ob die Port-Weiterleitung korrekt ist und ob Einstellungen des Routers es dieser Gemät verbieten, Daten in das Internet zu senden.

6. Das Gerät kann über die öffentliche IP-Adresse aufgerufen werden, jedoch nicht über den Domainnamen

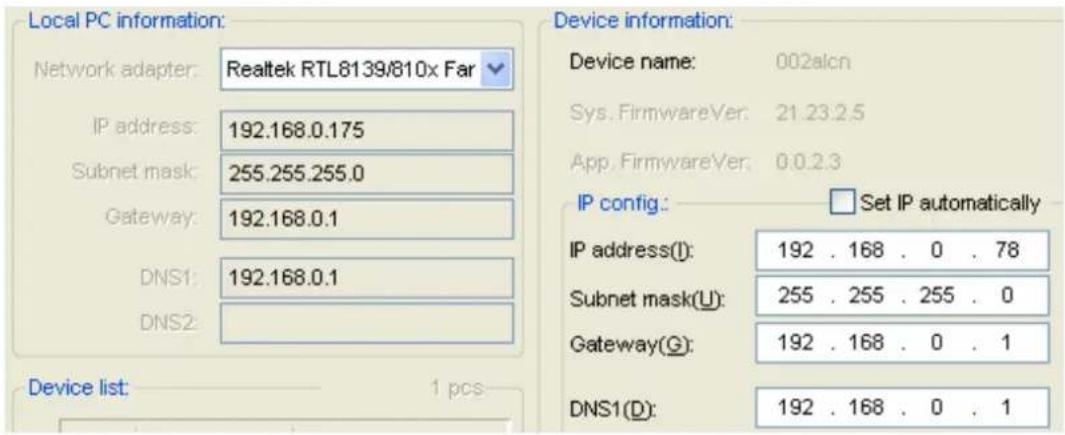

Stellen Sie sichere, dass die DNS-Einstellung die gleiche ist wie bei Ihrm PC, siehe Bild 17 unter. Im Suchwerkzeug sollenn DNS 1 und DNS 2 auf beiden Seiten gleich sein.

Bild 17

Sicherheitsvorkehrungen:

Wenn eine Reparatur notwendig ist, sollte these Produkt NUR von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der Spannungsvorsorgung und von anderen Geräten ab. Stellen Sie safer, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.
