Producttype	Draadloos lijmpistool
Merk	Bosch
Model	PKP 3,6 LI
Artikelnummer	3 603 B64 6..
Opwarmtijd	Ca. 15 seconden
Lijmtemperatuur	Ca. 170 °C
Diameter lijmstift	7 mm
Lengte lijmstift	150 mm
Gewicht (volgens EPTA 01/2003)	0,3 kg
Accutype	Lithium-ion
Nominale spanning	3,6 V
Accucapaciteit	1,5 Ah
Gebruiksduur per lading	Ca. 30 minuten (6 stiften)
Laadtijd	3 tot 4 uur
Laadspanning	5 V
Laadstroom	500 mA
Laadtemperatuurbereik	+5 °C tot +40 °C
Gewicht lader	0,1 kg
Beschermingsklasse	II
Automatische uitschakeling	Na 5 minuten inactiviteit
Lijmbare materialen	Papier, karton, hout, leer, textiel, keramiek, metaal, glas, steen, etc.
Veiligheid	Raak de hete spuitmond niet aan; kortsluitbeveiliging; Electronic Cell Protection
Onderhoud	Reinig met een bot voorwerp na afkoeling; geen oplosmiddelen gebruiken
Reserveonderdelen	Gebruik uitsluitend originele Bosch onderdelen

Veelgestelde vragen - Pkp3.6 BOSCH

Hoe laad ik de accu van het Bosch PKP 3.6 lijmpistool op?

Sluit de lader aan op een stopcontact en steek de laadstekker in de aansluiting van het pistool. Het rode lampje knippert tijdens het laden en wordt groen continu als het volledig is opgeladen. Volledig opladen duurt 3 tot 4 uur.

Hoe lang duurt het voordat het pistool gebruiksklaar is?

De opwarmtijd is ongeveer 15 seconden. Het groene lampje knippert tijdens het opwarmen en wordt continu brandend zodra de lijm op temperatuur is (ongeveer 170 °C).

Welke soorten lijmstiften moet ik gebruiken?

Gebruik uitsluitend originele Bosch lijmstiften of aanbevolen door de fabrikant, met een diameter van 7 mm en een lengte van 150 mm. Het gebruik van niet-geschikte stiften kan problemen met de stroom of lekkage veroorzaken.

Wat te doen als de lijmstift niet vooruitkomt?

Controleer of de stift niet versleten of te kort is. Voer een nieuwe stift in. Zorg ervoor dat de diameter correct is (7 mm). Als het probleem aanhoudt, gebruik dan originele stiften.

Het lijmpistool lekt of druppelt continu, wat te doen?

Dit kan worden veroorzaakt door een te lage smelttemperatuur van de stift. Gebruik originele stiften. Als het lekken aanhoudt zonder de trekker over te halen, schakel het apparaat uit en laat het afkoelen, controleer vervolgens de stift.

Wat zijn de belangrijke veiligheidsvoorschriften?

Raak de hete spuitmond (170 °C) en de siliconen dop niet aan. Laat het apparaat niet onbeheerd aan. Bescherm het pistool tegen vocht en hitte. Gebruik uitsluitend de meegeleverde lader. Na gebruik op een veilige plaats neerzetten en volledig laten afkoelen voordat u het opbergt.

Hoe maak ik het lijmpistool schoon?

Schakel het apparaat uit en laat het afkoelen. Verwijder resten afgekoelde lijm met een bot voorwerp (bijv. houten spatel). Gebruik nooit brandbare oplosmiddelen. Voor bevlekte kleding kan de lijm niet worden verwijderd.

Wat is de gebruiksduur van de accu?

Een volledig opgeladen accu biedt ongeveer 30 minuten continu gebruik, wat overeenkomt met het gebruik van ongeveer 6 lijmstiften. De lithium-ionaccu kan op elk moment worden opgeladen zonder effect op de levensduur.

Wat te doen als het pistool niet warm wordt?

Controleer of het apparaat is ingeschakeld (druk op de aan/uit-knop tot het groene lampje knippert). Als het lampje niet gaat branden, is de accu mogelijk leeg: laad hem op. Als het probleem aanhoudt, neem dan contact op met de Bosch klantenservice.

Kan ik polystyreen of PVC lijmen met dit pistool?

Nee, de handleiding raadt het lijmen van PE, PP, PTFE, Styropor® en zacht PVC af. Gebruik voor polystyreen (styreen schuim) een speciale lijm geschikt voor lage temperaturen om te voorkomen dat het materiaal smelt.

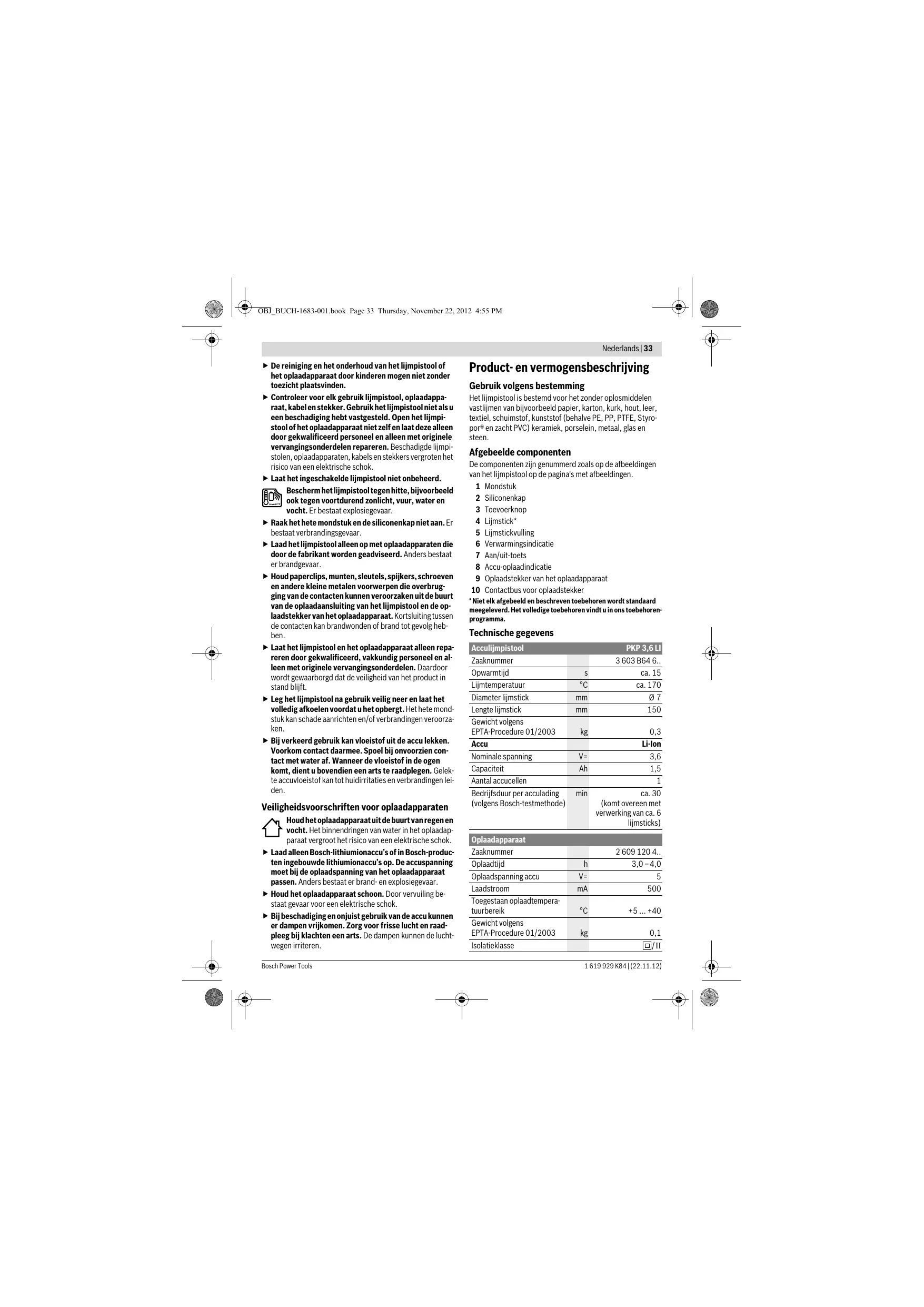

GEBRUIKSAANWIJZING Pkp3.6 BOSCH

Veiligheidsvoorschriften

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een

elektrische schok, brand of ernstig letsel tot gevolg hebben.

Laat het lijmpistool niet gebruiken door personen die er niet mee vertrouwd zijn of de aanwijzingen niet gelezen hebben. Dit lijmpistool en dit oplaadapparaat kunnen worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrekkige ervaring en kennis, voor zover zij onder toezicht staan of ten aanzien van de veilige omgang met het lijmpistool en het oplaadapparaat zijn geïnstrueerd en de daarmee verbonden gevaren begrijpen. Anders bestaat het gevaar van verkeerde bediening en lichamelijk letsel. Houd toezicht op kinderen. Daarmee wordt gewaarborgd dat kinderen niet met het lijmpistool of het oplaadapparaat spelen.

De reiniging en het onderhoud van het lijmpistool of het oplaadapparaat door kinderen mogen niet zonder toezicht plaatsvinden. Controleer voor elk gebruik lijmpistool, oplaadapparaat, kabel en stekker. Gebruik het lijmpistool niet als u een beschadiging hebt vastgesteld. Open het lijmpistool of het oplaadapparaat niet zelf en laat alle reparaties door gekwalificeerd personeel en alleen met originele vervangingsonderdelen uitvoeren. Beschadigde lijmpistolen, oplaadapparaten, kabels en stekkers vergroten het risico van een elektrische schok. Laat het ingeschakelde lijmpistool niet onbeheerd.

Bescherm het lijmpistool tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

Raak het hete mondstuk en de siliconenkap niet aan. Er bestaat verbrandingsgevaar. Laad het lijmpistool alleen op met oplaadapparaten die door de fabrikant worden geadviseerd. Anders bestaat er brandgevaar. Houd paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken uit de buurt van de oplaadaansluiting van het lijmpistool en de oplaadstekker van het oplaadapparaat. Kortsluiting tussen de contacten kan brandwonden of brand tot gevolg hebben. Laat het lijmpistool en het oplaadapparaat alleen repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daardoor wordt gewaarborgd dat de veiligheid van het product in stand blijft.

Leg het lijmpistool na gebruik veilig neer en laat het volledig afkoelen voordat u het opbergt. Het hete mondstuk kan schade aanrichten en/of verbrandingen veroorzaken. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

Veiligheidsvoorschriften voor oplaadapparaten

Houd het oplaadapparaat uit de buurt van regen en vocht. Het binnendringen van water in het oplaadapparaat vergroot het risico van een elektrische schok.

Laad alleen Bosch-lithiumionaccu's of in Bosch-producten ingebouwde lithiumionaccu's op. De accuspanning moet bij de oplaadspanning van het oplaadapparaat passen. Anders bestaat er brand- en explosiegevaar. Houd het oplaadapparaat schoon. Door vervuiling bestaat gevaar voor een elektrische schok. Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.

Product- en vermogensbeschrijving

Gebruik volgens bestemming

Het lijmpistool is bestemd voor het zonder oplosmiddelen vastlijmen van bijvoorbeeld papier, karton, kurk, hout, leer, textiel, schuimstof, kunststof (behalve PE, PP, PTFE, Styropor en zacht PVC), keramiek, porselein, metaal, glas en steen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van het lijmpistool op de pagina's met afbeeldingen.

1 Mondstuk 2 Siliconenkap 3 Toevoerknop 4 Lijmstick* 5 Lijmstickvulling 6 Verwarmingsindicatie 7 Aan/uit-toets 8 Accu-oplaadindicatie 9 Oplaadstekker van het oplaadapparaat 10 Contactbus voor oplaadstekker

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Acculijmpistol		PKP 3,6 LI
Zaaknummer		3 603 B64 6..
Opwarntijd	s	ca. 15
Lijmtemperatuur	°C	ca. 170
Diameter lijmstick	mm	Ø 7
Lenght lijmstick	mm	150
Gewicht volgens EPTA-Procedure 01/2003	kg	0,3
Accu		Li-Ion
Nominale spanning	V=	3,6
Capaciteit	Ah	1,5
Aantal accuellen		1
Bedrijfsduur per acculading (volgens Bosch-testmethode)	min	ca. 30 (komt overeen met verwerking van ca. 6 lijmsticks)

Oplaadapparaat

Zaaknummer		2609 120 4..
Oplaadtijd	h	3,0 - 4,0
Oplaadspanning accu	V=	5
Laadstroom	mA	500
Toegestaan oplaadtempera-turbereik	°C	+5 ... +40
Gewicht volgens EPTA-Procedure 01/2003	kg	0,1
Isolatieklasse		☐/II

Montage

Accu opladen (zie afbeelding A)

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. Met 230 V aangeduide oplaadapparaten kunnen ook met 220 V worden gebruikt.

De accu wordt gedeeltelijk opgeladen geleverd.

Laad voor het eerste gebruik de accu volledig op (minstens 2-3 uur) om de volledige capaciteit van de accu te waarborgen.

Het lijmpistool kan tijdens het opladen niet worden gebruikt. Het is niet defect als het tijdens het opladen niet werkt.

De lithium-ionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.

De lithium-ionaccu is met „Electronic Cell Protection (ECP)” tegen sterk ontladen beschermd. Als de accu leeg is, wordt het lijmpistool door een veiligheidsschakeling uitgeschakeld: De lijm wordt niet meer verwarmd.

Accu-oplaadindicatie

Rood	Groen	Betekenis
-	-	Accu worden opgeladen
-	○	Accu is volledig opgeladen
-	-	Accu heeft minder dan 30% van+zijn capacititeit en moet worden opgeladen
○	-	Accu volledig leeg

Knipperen O Continu branden - Steek de netstekker van het oplaadapparaat in het stopcontact en steek de oplaadstekker 9 in de aansluiting 10. Als het oplaadapparaat langdurig niet wordt gebruikt, dient u de verbinding met het stroomnet te verbreken. Bescherm het oplaadapparaat tegen water en vocht. Neem de voorschriften ten aanzien van de afvalverwijdering in acht.

Gebruik

Ingebruikname

Inschakelen

• Als u het lijmpistool in gebruik wilt nemen, drukt u zo lang op de aan/uit-toets 7 tot de verwarmingsindicatie 6 groen brandt.

Verwarmingsindicatie

Groen

Betekenis

gedurende ca.

15s

0

Lijm wordt verwarmd

Lijmpistool is gereed voor gebruik

Knipperen

Continu branden

Uitschakelen

• Als u het lijmpistool wilt uitschakelen, drukt u zo lang op de aan/uit-toets 7 tot de verwarmingsindicatie 6 uit gaat.

Automatisch uitschakelen:

Opmerking: Als het lijmpistool langer dan 5 minuten niet wordt gebruikt, wordt het automatisch uitgeschakeld.

• Schakel het lijmpistool weer in en controleer de accuoplaadindicatie 8.

Als de accuoplaadindicatie kort rood brandt, moet u de accu opladen.

Leg het lijmpistool na gebruik veilig neer en laat het volledig afkoelen voordat u het opbergt. Het hete mondstuk kan schade aanrichten en/of verbrandingen veroorzaken.

Tips voor de werkzaamheden

Bescherm personen en dieren tegen de hete lijm en de punt van de spuitmond. Lijm en punt van spuitmond worden 170°C heet, er bestaat verbrandingsgevaar. Wanneer hete lijm met de huid in aanraking komt, houdt u de desbetreffende plaats onmiddellijk enkele minuten onder een koude waterstraal. Probeer niet de lijm van de huid te verwijderen.

Gebruik alleen lijm die door de fabrikant van het lijmpistool geadviseerd wordt (zie pagina 3).

Lijmverbindingen kunnen onder invloed van vocht losraken.

Voorbereiding van het lijmen

De lijmplaatsen moeten schoon, droog en vetvrij zijn.

De te lijmen materialen en de ondergrond waarop wordt gewerkt, mogen niet licht ontvlambaar of brandbaar zijn.

Test eerst op een proefwerkstuk of hittegevoelige materialen geschikt zijn.

De omgevingstemperatuur en de te lijmen werkstukken mogen niet kouder zijn dan +5°C en niet warmer dan +50°C.

Materialen die de lijm snel afkoelen, bijvoorbeeld metalen, moeten met een heteluchtpistool worden voorverwarmd.

Lijmen

• Steek de bij het materiaal passende lijmstick 4 van achteren in het lijmpistool.
• Schakel het lijmpistool in en laat het warm worden (zie "Inschakelen", pagina 34).

Na ca. 15 seconden is het lijmpistool gereed voor gebruik.

• Druk met matige kracht op de toevoertoets 3.
• Breng de lijm aan één zijde aan (zie ook "Gebruikstips", pagina 35).
• Druk de vast te lijmen materialen na het aanbrengen van de lijm meteen samen. Corrigeren van de lijmplaats is nu nog mogelijk.

Na ca. 2 minuten afkoeltijd is de lijmplaats belastbaar.

Gebruiktips

Materiaal/werkstuk

Advies

Lange werkstukken met groot oppervlak

Lijm puntsgewijs aanbrengen

Flexibele materialen (zoals textiel)

Lijm lijnvormig aanbrengen

Verwijder lijmresten na het afkoelen met een stomp voorwerp. De lijmplaatsen kunnen indien nodig door verhitting weer worden losgemaakt.

▷ Gebruik geen brandbare oplosmiddelen voor het reinigen van de plaatsen die moeten worden gelijmd. Oplosmiddelen kunnen door de hete lijm tot ontbranding komen of schadelijke dampen ontwikkelen.

Lijmresten op kleding kunnen niet worden verwijderd. De lijmplaatsen kunnen worden gelakt.

Oorzaken en oplossingen van fouten

Probleem	Oorzaak	Oplossing
Lijmstick worden nicht getranspor-teerd.	Lijmstick verbruikt.	Nieuwe lijmstick insteken.
	Lijmstickdiameter te groot of te Klein.	Geadviseerde originele lijmsticks gebruiken.
	Lijmstick te kort.	Geadviseerde originele lijmsticks gebruiken.
		Nog een lijmstick insteken.
Lijmstick valt uit het lijmpistol.	Lijmstickdiameter te Klein.	Geadviseerde originele lijmsticks gebruiken.
Nabeeindigen van de voorwaartse beweging lang uitloop- resp. uit-druiptijd.	Smelttemperatuur van lijmstick te laag.	Geadviseerde originele lijmsticks gebruiken.
Lijmpistol druipt voortdurend zonder dat voorwaartse beweging plaatsvindt.	Smelttemperatuur van lijmstick te laag.	Geadviseerde originele lijmsticks gebruiken.
Voorwaartse beweging geblok-keerd door achefterwaartslekken van lijm.	Lijmstickdiameter te Klein. en/of Smelttemperatuur van lijmstick te laag.	Geadviseerde originele lijmsticks gebruiken.
Lijm stroomt Niet gelijkmatig.	Smelttemperatuur van lijmstick te laag.	Opwarntijd van lijmpistol afwachten.
	Voorwaartse beweging Niet gelijkmatig.	Langzaam en gelijkmatig knop voor voorwaartse beweging bedieren.
Lijmoppervlak houdt slechts op éénplaats.	Lijm deels al voor het samenvoegen van de delen afgekoeld.	Werkstukken sneller samenvoegen.
		Lijm net op het—hele oppervlak aanbrengen, maar puntsgewijs of in strepen.
		Lijmoppervlak met heteluchtpistol voorverwar-men.
Lijmverbinding raakt na afkoeling los.	Lijmoppervlak vet of te glad.	Lijmoppervlak ontvetten oflicht opruwen.
	Lijmoppervlak stoffig.	Lijmoppervlak schoonmaken.
	Werkstukmaterialieniet geschikt.	Smeltljmiet geschikt. Speciale lijmgebruiken.
Vastgelijmde tegels in vochtige ruimten raken los.	Vocht kruipt onder lijmplaats.	Smeltljmiet geschikt. Speciale lijm op cementbasis gebruiken.
Gelijmde schoenzolen raken los.	Vocht LASTeer opzwellen en kruipt onder lijmplaats.	Smeltljmiet geschikt. Speciale lijmgebruiken.
Tijdens het aanbrengen van lijm ontstaan bij het optillen van het lijmpistol van de lijmplaats „dra-den".	Knop voor voorwaartse beweging bij beeindigen van aanbrengen van lijm nog bediend.	Kort voor einde van aanbrengen van lijm voor-waarsteweging stoppen.
	Uitgangsmondstuk Niet verwijderd.	Aan einde van aanbrengen van lijm bij optillen van lijmpistol van lijmplaats mondstuk van werkstuk verwijderen.
Werkstuk smelt.	Werkstuk bestaat uit bij lage tempera-tuur smeltend materiaal, bijv. styreen-schuim.	Smeltljmiet geschikt. Speciale lijmgebruiken.

Probleem	Oorzaak	Oplossing
Verbrandingen aan vingersijdens lijmen.	Lijm slaat door bijaanbrengen op papier.	Werkstuk nicht in de hand houden.
		Lijmbewerking op hittebestendige siliconon-dergrond uitvoeren.
	Lijm slaat door bijaanbrengen op weef-sel.	Werkstuk nicht in de hand houden.
		Lijmbewerking op hittebestendige siliconon-dergrond uitvoeren.
	Verhit werkstuk van metaal.	Werkstuk nicht in de hand houden.
		Lijmbewerking op hittebestendige siliconon-dergrond uitvoeren.
		Werkstuk vastspannen.

Onderhoud en service

Onderhoud en reiniging

Let op! Schakel het lijmpistool uit voor onderhouds- en reinigingswerkzaamheden. Houd het lijmpistool schoon om goed en veilig te werken.

Een ingezette lijmstick 4 kan niet meer achteraf uit het lijmpistool worden verwijderd.

Mocht het lijmpistool ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Nadat de lijm hard geworden is, kunt u deze met een stomp voorwerp verwijderen. Gebruik voor de reiniging geen oplosmiddelen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het lijmpistool of het oplaadapparaat.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Vervoer

Op de meegeleverde lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt.

Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Lijmpistool, oplaadapparaat, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi lijmpistool, oplaadapparaat, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Accu's en batterijen:

Geïntegreerde accu's mogen alleen worden verwijderd als deze moeten worden afgevoerd. Door het openen van de behuizing kan het lijmpistool onherstelbaar beschadigd worden.

Ontlaad de accu tot de accuoplaadindicatie 8 rood brandt. Draai alle schroeven van de behuizing los en verwijder de schaal van de behuizing. Maak de aansluitingen op de accu los en verwijder de accu.

Li-ion:

Lees de aanwijzingen in het gedeelte "Vervoer", pagina 36 en neem deze in acht.

Wijzigingen voorbehouden.
