Tuotetyyppi	Langaton liimapistooli
Merkki	Bosch
Malli	PKP 3,6 LI
Tuotenumero	3 603 B64 6..
Esilämmitysaika	Noin 15 sekuntia
Liiman lämpötila	Noin 170 °C
Liimatangon halkaisija	7 mm
Liimatangon pituus	150 mm
Paino (EPTA 01/2003 mukaisesti)	0,3 kg
Akun tyyppi	Litiumioni
Nimellisjännite	3,6 V
Akun kapasiteetti	1,5 Ah
Käyttöaika yhdellä latauksella	Noin 30 minuuttia (6 tikkua)
Latausaika	3–4 tuntia
Latausjännite	5 V
Latausvirta	500 mA
Latauslämpötila-alue	+5 °C – +40 °C
Laturin paino	0,1 kg
Suojausluokka	II
Automaattinen sammutus	5 minuutin käyttämättömyyden jälkeen
Liimattavat materiaalit	Paperi, kartonki, puu, nahka, tekstiili, keramiikka, metalli, lasi, kivi jne.
Turvallisuus	Älä koske kuumaan suuttimeen; oikosulkusuojaus; Electronic Cell Protection
Huolto	Puhdista jäähtymisen jälkeen tylpällä esineellä; älä käytä liuottimia
Varaosat	Käytä vain alkuperäisiä Bosch-osia

Usein kysytyt kysymykset - Pkp3.6 BOSCH

Miten Bosch PKP 3.6 -liimapistoolin akku ladataan?

Kytke laturi pistorasiaan ja työnnä latausliitin pistoolin liitäntään. Punainen merkkivalo vilkkuu latauksen aikana ja muuttuu vihreäksi, kun akku on täysin ladattu. Täysi lataus kestää 3–4 tuntia.

Kuinka kauan pistoolin lämpeneminen kestää?

Esilämmitysaika on noin 15 sekuntia. Vihreä merkkivalo vilkkuu lämmityksen aikana ja palaa tasaisena, kun liima on saavuttanut käyttölämpötilan (noin 170 °C).

Millaisia liimatankoja tulee käyttää?

Käytä vain alkuperäisiä Boschin tai valmistajan suosittelemia liimatankoja, joiden halkaisija on 7 mm ja pituus 150 mm. Sopimattomien tankojen käyttö voi aiheuttaa virtaus- tai valumisongelmia.

Mitä tehdä, jos liimatanko ei etene?

Tarkista, ettei tanko ole kulunut tai liian lyhyt. Aseta uusi tanko. Varmista, että halkaisija on oikea (7 mm). Jos ongelma jatkuu, käytä alkuperäisiä tankoja.

Liimapistooli vuotaa tai valuu jatkuvasti, mitä tehdä?

Tämä voi johtua liian matalasta tangon sulamislämpötilasta. Käytä alkuperäisiä tankoja. Jos valuminen jatkuu ilman liipaisimen painamista, sammuta laite ja anna sen jäähtyä, ja tarkista tanko.

Mitkä ovat tärkeät turvallisuusohjeet?

Älä koske kuumaan suuttimeen (170 °C) ja silikonikorkkiin. Älä jätä laitetta päälle ilman valvontaa. Suojaa pistooli kosteudelta ja kuumuudelta. Käytä vain mukana toimitettua laturia. Käytön jälkeen aseta se turvalliseen paikkaan ja anna sen jäähtyä kokonaan ennen säilytystä.

Miten liimapistooli puhdistetaan?

Sammuta laite ja anna sen jäähtyä. Poista jäähtyneet liimajäämät tylpällä esineellä (esim. puisella lastalla). Älä koskaan käytä syttyviä liuottimia. Tahriintuneita vaatteita ei voida puhdistaa liimasta.

Mikä on akun käyttöaika?

Täyteen ladattu akku mahdollistaa noin 30 minuutin jatkuvan käytön, mikä vastaa noin 6 liimatangon käyttöä. Litiumioniakun voi ladata milloin tahansa ilman vaikutusta sen käyttöikään.

Mitä tehdä, jos pistooli ei lämpene?

Tarkista, että laite on päällä (paina virtapainiketta, kunnes vihreä merkkivalo vilkkuu). Jos merkkivalo ei syty, akku on ehkä tyhjä: lataa se. Jos ongelma jatkuu, ota yhteys Boschin huoltoon.

Voiko tällä pistoolilla liimata polystyreeniä tai PVC:tä?

Ei, ohjeet kieltävät PE:n, PP:n, PTFE:n, Styropor®:n ja pehmeän PVC:n liimaamisen. Polystyreenille (styreenivaahto) käytä erityistä matalan lämpötilan liimaa, jotta materiaali ei sula.

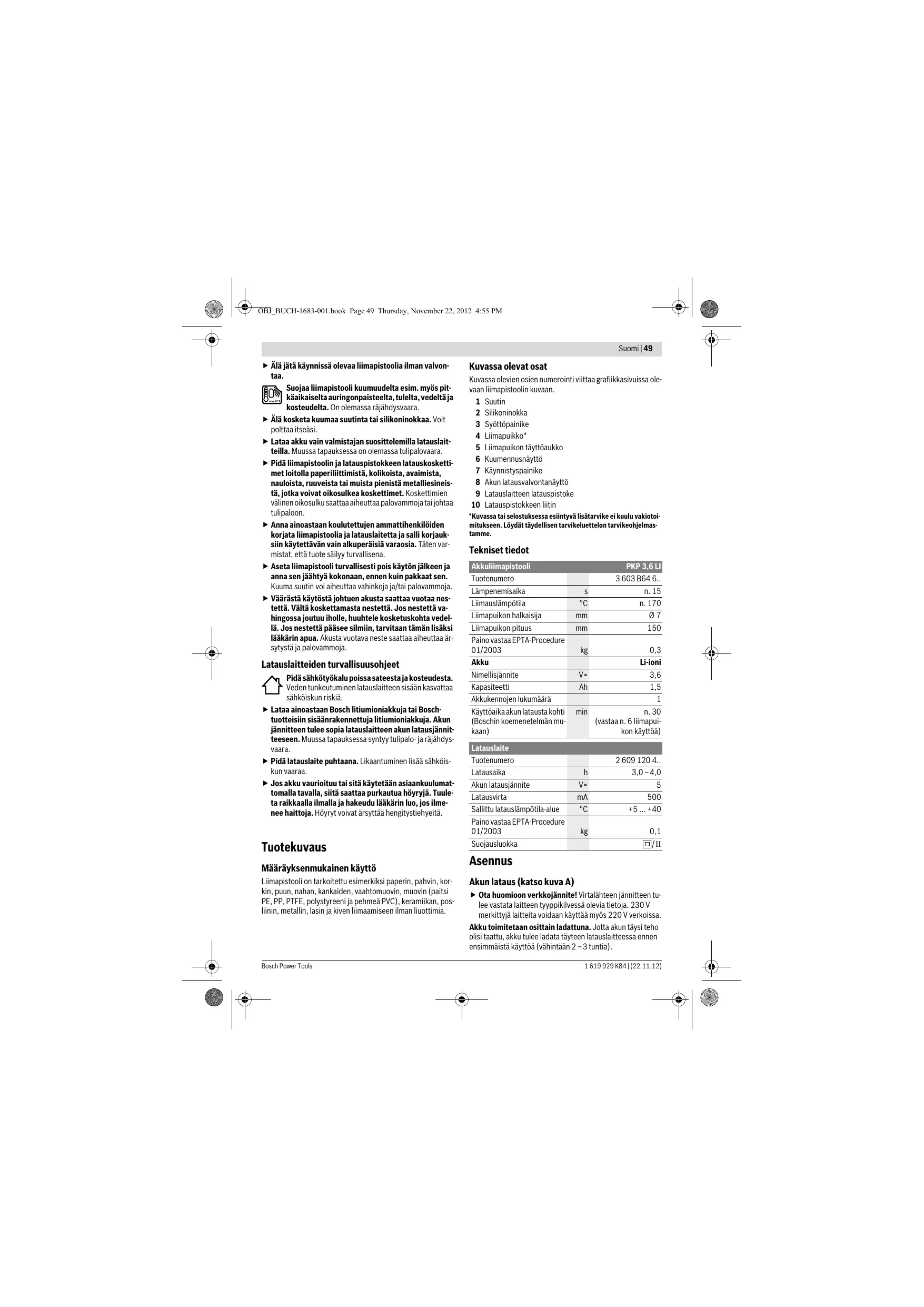

KÄYTTÖOHJE Pkp3.6 BOSCH

Turvallisuusohjeita

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Älä anna sellaisten henkilöiden käyttää liimapistoolia, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Tätä liimapistoolia voivat käyttää lapset alkaen 8 vuoden iästä sekä henkilöt, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tai puuttuva kokemus ja tieto, jos he ovat valvonnassa tai ovat saaneet ohjeita liimapistoolin turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Muussa tapauksessa on olemassa väärinkäytön ja loukkaantumisen vaara. Pidä lapsia silmällä. Täten varmistat, että lapset eivät leiki liimapistoolin kanssa. Lapset eivät saa puhdistaa tai huoltaa liimapistoolia tai latauslaitetta ilman valvontaa. Tarkista liimapistooli, latauslaite, johto ja pistotulppa ennen jokaista käyttöä. Älä käytä liimapistoolia tai latauslaitetta, jos huomaat siinä olevan vaurioita. Älä avaa liimapistoolia tai latauslaitetta itse, ja anna ainoastaan ammattitaitoisten henkilöiden korjata sitä, alkuperäisiä varaosia käyttäen. Vahingoittuneet liimapistoolit, latauslaitteet, johdot tai pistotulpat kasvattavat sähköiskun vaaraa.

Älä jätä käynnissä olevaa liimapistoolia ilman valvontaa.

Suojaa liimapistooli kuumuudelta, esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.

Älä kosketa kuumaa suutinta tai silikoninokkaa. Voit polttaa itsesi. Lataa akku vain valmistajan suosittelemilla latauslaitteilla. Muussa tapauksessa on olemassa tulipalovaara. Pidä liimapistoolin ja latauspistokkeen latauskoskettimet loitolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea koskettimet. Koskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Anna ainoastaan koulutettujen ammattihenkilöiden korjata liimapistoolia ja latauslaitetta ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että tuote säilyy turvallisena. Aseta liimapistooli turvallisesti pois käytön jälkeen ja anna sen jäähtyä kokonaan, ennen kuin pakkaat sen. Kuuma suutin voi aiheuttaa vahinkoja ja/tai palovammoja. Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

Latauslaitteiden turvallisuusohjeet

Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä.

Lataa ainoastaan Bosch-litiumioniakkuja tai Boschtuotteisiin sisäänrakennettuja litiumioniakkuja. Akun jännitteen tulee sopia latauslaitteen akun latausjännitteeseen. Muussa tapauksessa syntyy tulipalo- ja räjähdysvaara. Pidä latauslaite puhtaana. Likaantuminen lisää sähköiskun vaaraa. Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, siitä saattaa purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilmenee haittoja. Höyryt voivat ärsyttää hengitysteitä.

Tuotekuvaus

Määräyksenmukainen käyttö

Liimapistooli on tarkoitettu esimerkiksi paperin, pahvin, korkin, puun, nahan, kankaiden, vahtomuovin, muovin (paitsi PE, PP, PTFE, polystyreeni ja pehmeä PVC), keramiikan, posliinin, metallin, lasin ja kiven liimaamiseen ilman liuottimia.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuilla olevaan liimapistoolin kuvaan.

1 Suutin 2 Silikoninokka 3 Syöttöpainike 4 Liimapuikko* 5 Liimapuikon täyttöaukko 6 Kuumennusnäyttö 7 Käynnistyspainike 8 Akun latausvalvontanäyttö 9 Latauslaitteen latauspistoke 10 Latauspistokkeen liitin

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Tekniset tiedot

Akkuliimapistooli		PKP 3,6 LI
Tuotenumero		3 603 B64 6..
Lämpenemisaika	s	n. 15
Liimauslämpötila	°C	n. 170
Liimapuikon halkaisija	mm	Ø 7
Liimapuikon pituus	mm	150
Painovastaa EPTA-Procedure 01/2003	kg	0,3
Akku		Li-ioni
Nimellisjännite	V=	3,6
Kapasiteetti	Ah	1,5
Akkukennojen lukumäärä		1
Käyttoäka akun latausta kohti (Boschin koemenetelmän mu-kaan)	min	n. 30(vastaa n. 6 liimapui-kon käytöä)

Latauslaite
Tuotenumero		2 609 120 4..
Latausaika	h	3,0 – 4,0
Akun latausjännite	V=	5
Latausvirta	mA	500
Sallittu latauslämpötila-alue	°C	+5 ... +40
Paino vastaa EPTA-Procedure 01/2003	kg	0,1
Sujoausluokka		☐/II

Asennus

Akun lataus (katso kuva A)

Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, akku tulee ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä (vähintään 2-3 tuntia).

Liimapistoolia ei voi käyttää latauksen aikana; siinä ei ole vika, kun se ei toimi latauksen aikana.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.

"Electronic Cell Protection (ECP)" suojaa litiumioniakkua syväpurkaukselta. Akun tyhjentyessä suojakytkentä kytkee liimapistoolin pois päältä: liima ei enää kuumene.

Akun latauksen merkkivalo
punai-nen	vihreä	Merkitys
-	●	Akkua ladataan
-	○	Akku on ladattu tãyteen
●	-	Akun kapasiteetti on alle 30% ja sitä tulisi ladata
○	-	Akku on purkautunut koko-naan

Vilkkuu Kestovalo

Liitä verkkolaitteen pistotulppa pistorasiaan ja latauspistoke 9 latauspistokkeen liittimeen 10.

Irrota latauslaitteen pistotulppa pistorasiasta, ellei sitä käytetä pitkään aikaan.

Suojaa latauslaitetta kosteudelta!

Ota huomioon hävitysohjeet.

Käyttöohjeet

Käyttöönotto

Käynnistys

• Käynnistä liimapistooli painamalla käynnistyspainiketta 7 kunnes kuumenrusnäyttö 6 syttyy vihreänä.

Kuumennusnäytö
E	vihreä	Merkitys

n. 15 sekunnin Liimaa kuumennetaan Liimapistooli on valmis käyttöön Vilkkuu O Kestovalo

Poiskytkentä

• Sammuta liimapistooli painamalla käynnistyspainiketta 7 kunnes kuumenrusnäyttö 6 sammuu.

Automaattinen poiskytkentä:

Huomio: Jos liimapistoolia ei käytetä yli viiteen minuuttiin, se kytkeytyy automaattisesti pois päältä.

• Kytke liimapistooli uudelleen päälle ja tarkista akun lataustilan näyttö 8.

Lataa akku, jos akun lataustilan näyttö syttyy hetkeksi punaisena.

Aseta liimapistooli turvallisesti pois käytön jälkeen ja anna sen jäähtyä kokonaan, ennen kuin pakkaat sen.

Kuuma suutin voi aiheuttaa vahinkoja ja/tai palovammoja.

Työskentelyohjeita

Suojaa henkilöitä ja eläimiä kuumalta liimalta ja suuttimen kärjeltä. Liiman ja suuttimen kärjen lämpötila on 170 °C, joten on olemassa palovammavaara. Jos kuuma liima koskettaa ihoa, pidä kosketuskohtaa heti vähintään minuutin ajan kylmässä vesisuihkussa. Älä yritä poistaa liimaa ihosta.

Käytä ainoastaan liimaa, jota liimapistoolin valmistaja suosittelee (katso sivu 3).

Liimauskohdat saattavat aueta kosteuden vaikutuksesta.

Liimauksen esivalmistelu

Liimattavien kohtien tulee olla puhtaita, kuivia ja rasvattomia.

Liimattavien materiaalien tai alustan, jossa työskennellään, ei saa olla helposti syttyviä tai palavia.

Testaa lämpöherkkien materiaalien soveltuvuus etukäteen koekappaleella.

Ympäristön lämpötilan ja liimattavien työkappaleiden lämpötilan tulee olla yli +5 °C ja alle +50 °C.

Materiaalit, jotka jäähtyvät nopeasti, esim. metallit, tulisi esilämmittää kuumailmapuhaltimella.

Liimamainen

• Työnnä materiaaliin soveltuva liimapuikko 4 takaapään liimapistoolin.
• Käynnistä liimapistooli ja anna sen kuumentua (katso "Käynnistys", sivu 50).

Noin 15 sekunnin kuluttua liimapistooli on valmiina käyttöön.

• Paina syöttöpainiketta 3 kohtuullisella paineella.
• Levitä liimaa toiselle pinnalle (katso myös "Käyttövihjeitä", sivu 50).
• Purista liimattavat materiaalit yhteen heti liiman levityksen jälkeen. Liimakohdan korjaus on tällöin vielä mahdollinen.

Liimattua kohtaa voidaan rasittaa n. 2 min jäähdytysajan kuluttua.

Käyttövihjeitä

Materiaali/työkappale Suositus

Suuripintaiset, pitkät työkappaleet: Levitä liima pistemäisesti.

Joustavat materiaalit (esim. kankaat): Levitä liima viivamuodossa.

Poista liimajäämät terävällä esineellä niiden jäähdyttyä. Liimauksia voidaan tarvittaessa irrottaa uudelleen kuumentamalla niitä.

Älä käytä palavia liuottimia liimauskohtien puhdistukseen! Liuotinjäämät voivat syttyä kuumasta liimasta ja tuottaa vahingollisia höyryjä.

Vaatteisiin joutuneita liimajäänteitä ei enää voida poistaa.

Liimauskohtia voidaan maalata.

Suomi 51

Viat - Syyt ja korjaus

Ongelma	Syy	Korjaus
Liimapuikko ei liiku.	Liimapuikko on loppuin käytetty	Työnnä uusi liimapuikko liaitteeseen.
	Liimapuikon halkaisija on liian suuri tai liian pieni.	Käytä suositeltuja alkuperäisii liimapuikkoja.
	Liimapuikko on liian lyhyt.	Käytä suositeltuja alkuperäisii liimapuikkoja.
		Työnnä toinen liimapuikko liaitteeseen.
Liimapuikko putoa ulos liimapisto.	Liimapuikon halkaisija on liian pieni.	Käytä suositeltuja alkuperäisii liimapuikkoja.
Syötn loputtua on pitkä jällikäntyntai jälkitippuminen.	Liimapuikon sulamislämpötila on liian al-hainen.	Käytä suositeltuja alkuperäisii liimapuikkoja.
Liimapistoolesta valuujatkuvasti liimaa, vaikka syöttöpainiketta ei paɪ-neta.	Liimapuikon sulamislämpötila on liian al-hainen.	Käytä suositeltuja alkuperäisii liimapuikkoja.
Taakse suunnatu liiman ulostulotukkii syötön.	Liimapuikon halkaisija on liian pieni.ja/taiLiimapuikon sulamislämpötila on liian al-hainen.	Käytä suositeltuja alkuperäisii liimapuikkoja.
Liima ei valu tasaisesti.	Liimapuikon sulamislämpötila on liian al-hainen.	Odota liimapistoolin kuumenemista.
	Syöttö ei ole tasaisista.	Paina syöttöpaniketta hitaasti ja tasaisesti.
Liimmattava pinta tartuu vain yhdes-tä kohdasta.	Liima on jo osittain jähtynyt ennen kap-paleiden liittämistä yhteen.	Liitä kappalet nopeammin yhteen.
		Käytä yhtenäisen liimapinnan sijasta liimapistei-tai liimapalkoja.
		Eslammitä liimattava pinta kuumailmapuhalt-mella.
Liimaus irtoaa jäähdytyään.	Liimmattava pinta on rasvainen tai liian si-leä.	Poista rasva liimattavasta pinnasta tai karhenna sitä hiikan.
	Liimmattava pinta on polyinen.	Puhdista liimattava pinta.
	Liimmattava materiaali ei sovellu liimau-seen.	Sulateliima ei ole sopiva.Käytä erkoislimaa.
Kosteassaa tilassa liimatut kaakelitirtoavat.	Kosteutta pääsee liimauskohtaan.	Sulateliima ei ole sopiva.Käytä sementtipohjaista erkoislimaa.
Liimatut kengänpohjat irtoavat.	Kosteus turvottaa nahan ja pääsee liimauskohtaan.	Sulateliima ei ole sopiva.Käytä erkoislimaa.
Liiman asetuksen lopussa syntyy"rikmoja", kun liimapistool noste-taan liimattavastahokdasta.	Syöttöpaniketta painetaan viel liimau-sen loputtua.	Lopeta syöttö vähän ennen liimauksen loppua.
	Suutinta ei ole pyyhitty.	Pyhysiuutin liimattavaan kappaleeseen liiman assetuksen lopussa, kun liimakynäoustetaan li-mattavastahokdasta.
Työkappale sulaa.	Työkappale on helposti sulavaa ainetta,esim. styreenivaahtoa.	Sulateliima ei ole sopiva.Käytä erkoislimaa.
Palamisjälkä sormissa liimauksenjälkeen.	Liima läpääsee paperin liimattaessa.	Alä pidä liimattavaa kappaletta kädessä.Suorita liimaus kuumutta kestävällä silikonialustalla.
	Liima läpääsee kankaan liimattaessa.	Alä pidä liimattavaa kappaletta kädessä.Suorita liimaus kuumutta kestävällä silikonialustalla.
	Kuemennettu metallikappale.	Alä pidä liimattavaa kappaletta kädessä.Suorita liimaus kuumutta kestävällä silikonialustalla.
		Kiinnitä työkappale.

5|Eλnviδ

Hoito ja huolto

Huolto ja puhdistus

Huom! Katkaise virta liimapistoolista ennen huolto- ja puhdistustöitä. Pidä aina liimapistooli puhtaana, jotta voit työskennellä hyvin ja turvallisesti.

Asennettua liimapuikkoa 4 ei voi poistaa liimapistoolista taaksepäin.

Jos liimapistoolissa tai latauslaitteessa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sähkölaitteiden sopimushuollon tehtäväksi.

Kun liima on kovettunut, voit poistaa sen tylpällä esineellä. Älä käytä luottimia puhdistukseen.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy liimapistoolin tai latauslaitteen tyyppikilvestä.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustukset ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin käyttöneuvontatiimi auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaarallisten aineiden määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomasti käytettävä vaarallisten aineiden asiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa.

Ota myös huomioon mahdolliset tarkemmat kansalliset määräykset.

Hävitys

Liimapistooli, latauslaite, lisävarusteet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä liimapistoolaa, latauslaitetta tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2002/96/EY mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Sisäänrakennettuja akkuja saa irrottaa ainoastaan hävitystä varten. Kotelon avaaminen saattaa tuhota liimapistoolin.

Pura akku, kunnes akun lataustilan näyttö 8 palaa punaisena. Kierrä auki kotelon kaikki ruuvit ja avaa kotelo. Irrota akun liitokset ja ota akku ulos.

Litiumioni:

Katso ohjeita kappaleessa "Kuljetus", sivu 52.

Oikeus teknisiin muutoksiin pidätetään.
