Tuotetyyppi	Sähkökäyttöinen liimapistooli
Merkki	BOSCH
Malli	PKP 18 E
Virtalähde	Verkkovirta 220-240 V, 50/60 Hz
Nimellisteho (lämmitys)	200 W
Lämpötilan ylläpitoteho	16 W
Esilämmitysaika	Noin 7 minuuttia
Liiman lämpötila	200 °C
Liiman virtausnopeus	20 g/min
Yhteensopivan liimapuikon halkaisija	11 mm
Yhteensopivan liimapuikon pituus	45–200 mm
Paino (EPTA 01/2003 mukaan)	0,35 kg
Suojausluokka	II (kaksinkertainen eristys)
Johdon pituus	Noin 2 m (arvio)
Mitat (P x L x K)	Noin 20 x 5 x 8 cm (arvio)
Suutin	Irrotettava metallisuutin, lämpösuoja
Tukijalka	Integroitu, turvallista asettamista varten
Huolto ja puhdistus	Irrota pistoke ennen puhdistusta; jäähtyneet liimajäämät veitsellä
Turvallisuus	Älä jätä ilman valvontaa, palovammariski, käytä suojakäsineitä
Varaosat	Suutin, liimapuikot; ota yhteys Bosch-huoltoon
Käyttötarkoitus	Puhtaiden, kuivien ja rasvattomien materiaalien nopea liimaus

Usein kysytyt kysymykset - PKP 18 E - REV 11-2008 BOSCH

Millaista liimapuikkoa Bosch PKP 18 E:n kanssa tulee käyttää?

Käytä liimapuikkoja, joiden halkaisija on 11 mm ja pituus väliltä 45–200 mm. Varmista, että ne soveltuvat 200 °C lämpötilaan.

Kuinka kauan pistoolin lämmittäminen kestää?

Esilämmitysaika on noin 7 minuuttia. Odota tämä aika ennen pistoolin käyttöä ensimmäisellä kerralla tai pitkän tauon jälkeen.

Kuinka liimapistooli puhdistetaan käytön jälkeen?

Anna laitteen jäähtyä täysin, poista sitten liimajäämät terävällä veitsellä. Älä käytä syttyviä liuottimia.

Voinko käyttää pistoolia kosteilla pinnoilla?

Ei, liimattavien pintojen tulee olla puhtaita, kuivia ja rasvattomia. Kosteus heikentää tarttuvuutta ja voi aiheuttaa roiskeita.

Mitä tehdä, jos kuumaa liimaa joutuu iholle?

Upota palanut alue välittömästi kylmään veteen useaksi minuutiksi. Älä yritä poistaa liimaa iholta.

Kuinka pistoolin suutin vaihdetaan?

Lämmitä pistoolia noin 2 minuuttia, irrota sitten kuuma suutin lämpösuojan ja suojakäsineiden avulla ja kiristä uusi suutin käsin.

Voiko pistoolin jättää päälle ilman valvontaa?

Ei, älä koskaan jätä pistoolia päälle ilman valvontaa. Käytön jälkeen irrota pistoke ja aseta se tukijalkaan, kunnes se on täysin jäähtynyt.

Mitä materiaaleja voin liimata tällä pistoolilla?

Tämä pistooli on suunniteltu liimaamaan materiaaleja, kuten puuta, muovia, tekstiiliä, kartonkia jne. Varmista, että pinnat ovat puhtaita ja sopivat kuumaliimalle.

Kuinka pistoolia huolletaan sen käyttöiän pidentämiseksi?

Puhdista suutin ja ulkopuoli säännöllisesti. Vältä iskuja ja säilytä kuivassa paikassa. Anna Bosch-huollon tarkastaa laite tarvittaessa.

Mistä löydän varaosat Bosch PKP 18 E:lle?

Ota yhteys Boschin huoltopalveluun (sähkötyökalujen huolto) tai tarkista Boschin verkkosivuilta alkuperäiset varaosat.

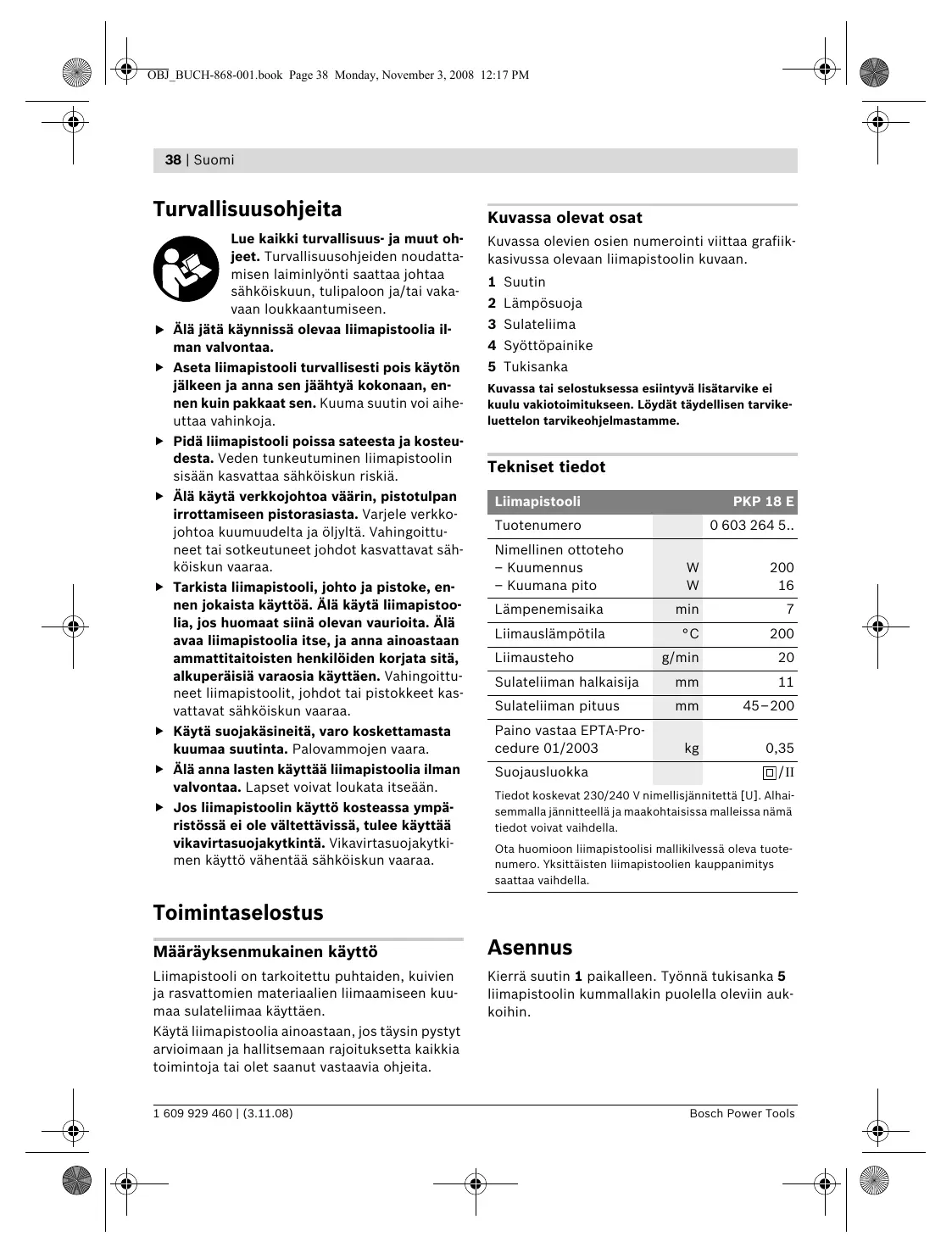

KÄYTTÖOHJE PKP 18 E - REV 11-2008 BOSCH

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Älä jätä käynnissä olevaa liimapistoolia ilman valvontaa. Aseta liimapistooli turvallisesti pois käytön jälkeen ja anna sen jäähtyä kokonaan, ennen kuin pakkaat sen. Kuuma suutin voi aiheuttaa vahinkoja. Pidä liimapistooli poissa sateesta ja kosteudesta. Veden tunkeutuminen liimapistoolin sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa vetämällä pistotulpan irrottamiseen pistorasiasta. Varjele verkkojohtoa kuumuudelta ja öljyltä. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. Tarkista liimapistooli, johto ja pistoke ennen jokaista käyttöä. Älä käytä liimapistoolia, jos huomaat siinä olevan vaurioita. Älä avaa liimapistoolia itse, vaan anna ainoastaan ammattitaitoisten henkilöiden korjata se alkuperäisiä varaosia käyttäen. Vahingoittuneet liimapistoolit, johdot tai pistokkeet kasvattavat sähköiskun vaaraa. Käytä suojakäsineitä ja varo koskettamasta kuumaa suutinta. Palovammojen vaara. Älä anna lasten käyttää liimapistoolia ilman valvontaa. Lapset voivat loukata itsensä. Jos liimapistoolin käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Toimintaselostus

Määräyksenmukainen käyttö

Liimapistooli on tarkoitettu puhtaiden, kuivien ja rasvattomien materiaalien liimaamiseen kuumaa sulateliimaa käyttäen.

Käytä liimapistoolia ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan liimapistoolin kuvaan.

1 Suutin 2 Lämpösuoja 3 Sulateliima 4 Syöttöpainike 5 Tukisanka

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Tekniset tiedot

Liimapistooli	PKP 18 E
Tuotenumero	0	603 264 5..
Nimellinen ottoteho
- Kuumennus	W	200
- Kuumana pito	W	16
Lämpenemisaika	min	7
Liimauslämpötila	°C	200
Liimausteho	g/min	20
Sulateliiman halkaisija	mm	11
Sulateliiman pituus	mm	45–200
Paino vastaa EPTA-Procedure 01/2003	kg	0,35
Sujoausluokka		☐/II
Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaissemmalla jännitteellä ja maakohtaisissa malleissa{name tiedot voivat vaihdella.
Ota huomioon liimapistoolisi mallikilvessä oleva tuotenumero. Yksittäisten liimapistoolien kauppanimitys saattaa vaihdella.

Asennus

Kierrä suutin 1 paikalleen. Työnnä tukisanka 5 liimapistoolin kummallakin puolella oleviin aukkoihin.

Käyttö

Käyttöönotto

Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata liimapistoolin tyyppikilvessä olevia tietoja. 230 V merkittyjä liimapistooleja voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys (katso kuva A)

Käynnistä liimapistooli liittämällä pistotulppa pistorasiaan.

Anna liimapistoolin kuumentua ennen työn aloittamista noin 7 minuuttia. Aseta tätä varten liimapistooli kuvassa näkyvällä tavalla suojuskaaren 5 varaan.

Pysäytä liimapistooli irrottamalla pistotulppa pistorasiasta.

Aseta liimapistooli turvallisesti pois käytön jälkeen ja anna sen jäähtyä kokonaan, ennen kuin pakkaat sen. Kuuma suutin voi aiheuttaa vahinkoja.

Työskentelyohjeita

Vedä pistotulppa pois pistorasiasta pitkien työtaukojen ajaksi. Suojaa henkilöitä ja eläimiä kuumalta liimalta ja suuttimen kärjeltä. Liiman ja suuttimen kärjen lämpötila on 200 °C, joten on olemassa palovamman vaara. Jos kuuma liima koskettaa ihoa, tulee kosketuskohtaa heti pitää muutamia minuutteja kylmässä vesisuihkussa. Älä koeta poistaa liimaa ihosta.

Lämmönvaraajan ansiosta voidaan laitetta, sen kuumennettua, käyttää myös ilman verkkoliitäntää. Kun ulospursuva liima tulee sitkeäjuoksuiseksi, liitä liimapistooli taas pistorasiaan.

Liimauksen esivalmistelu

Liimattavien pintojen tulee olla puhtaita, kuivia ja rasvattomia. Karhenna sileät pinnat ennen liimausta.

Älä käytä palavia liuottimia liimauskohtien puhdistukseen! Liuotinjäämökset voivat syttyä kuumasta liimasta ja tuottaa vahingollisia höyryjä.

Ympäristön lämpötilan ja liimattavien työkappaleiden lämpötilan tulee olla yli +5 °C ja alle +50 °C. Liiman tarttuvuutta nopeasti jäähtyviin materiaaleihin (esim. teräs) voidaan parantaa lämmittämällä niitä edeltä käsin kuumailmapuhaltimella.

Liimaaminen (katso kuva B)

Anna liimapistoolin kuumentua. Aseta materiaaliin soveltuva sulateliima 3 takaapäin liimapistooliin. Paina syöttöpainiketta 4 kohtuullisella paineella.

Annostele liimaa pistemäisesti. Joustavia materiaaleja liimattaessa (esim. kankaita) liima tulee levittää siksak-viivana.

Purista liimattavat materiaalit yhteen heti liiman annostelun jälkeen ja pidä puristus noin 30 sekuntia. Liimattua kohtaa voidaan rasittaa noin 5 minuutin jäähdytysajan kuluttua.

Aseta liimapistooli tukisangan 5 varaan liimausvaiheiden välissä.

Poista liimausjäämät terävällä veitsellä niiden jäähdyttyä. Liimauksia voidaan irrottaa uudelleen kuumentamalla niitä.

Liimauskohtia voidaan maalata.

Suuttimen vaihto

Suutinta 1 voidaan vaihtaa vain lämpimänä. Anna liimapistoolin kuumentua tätä varten noin 2 minuuttia.

Käytä suojakäsineitä suuttimen vaihtoa varten. Tartu kuumaan suuttimeen ainoastaan lämpösuojasta 2. Suuttimen kuuma kärki muodostaa palovamman vaaran.

Kiristä uusi suutin 1 sormivoimalla.

Hoito ja huolto

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta ennen kaikkia liimapistooliin kohdistuvia töitä. Pidä aina liimapistooli puhtaana, jotta voit työskennellä hyvin ja turvallisesti.

Asennettua sulateliimaa 3 ei voi poistaa liimapistoolista taaksepäin.

Jos liimapistoolissa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-sopimushuollon tehtäväksi.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy liimapistoolin tyyppikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Toimita liimapistooli, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen jätteiden kierrätykseen.

Älä heitä liimapistooleja talousjätteisiin.

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.
