Intitulé	Valeur / Description
Type de produit	Pistolet à colle électrique
Alimentation électrique	230 V, 50 Hz
Puissance	200 W
Température de fusion	Environ 200 °C
Temps de chauffe	Environ 5 minutes
Capacité de la cartouche de colle	11 mm de diamètre
Poids	Environ 0,5 kg
Dimensions approximatives	245 x 90 x 100 mm
Fonctions principales	Collage rapide et efficace de divers matériaux
Entretien et nettoyage	Nettoyer la buse après utilisation, ne pas plonger dans l'eau
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente Bosch
Sécurité	Utiliser avec précaution, éviter le contact avec la peau, ne pas laisser sans surveillance
Compatibilités	Compatible avec les cartouches de colle standard de 11 mm
Informations générales	Idéal pour les travaux manuels, bricolage et réparations domestiques

FOIRE AUX QUESTIONS - PKP 18 E - REV 11-2008 BOSCH

Comment puis-je allumer le BOSCH PKP 18 E ?

Pour allumer le BOSCH PKP 18 E, branchez l'outil sur une prise électrique, puis appuyez sur le bouton de mise en marche situé sur le corps de l'appareil.

Pourquoi mon pistolet à colle ne chauffe-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la colle est insérée correctement et que l'appareil a eu le temps de chauffer.

Comment changer la cartouche de colle ?

Pour changer la cartouche de colle, retirez l'ancienne cartouche en tirant légèrement. Insérez la nouvelle cartouche en vous assurant qu'elle est bien en place, puis attendez que l'appareil chauffe.

Que faire si la colle ne sort pas du pistolet ?

Si la colle ne sort pas, vérifiez si la cartouche est vide ou si la colle est trop froide. Laissez l'appareil chauffer plus longtemps ou changez la cartouche si nécessaire.

Comment nettoyer le pistolet à colle après utilisation ?

Pour nettoyer le pistolet à colle, débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon propre pour enlever les résidus de colle et, si besoin, un peu d'acétone pour les taches tenaces.

Le pistolet à colle surchauffe, que faire ?

Si votre pistolet à colle surchauffe, débranchez-le immédiatement et laissez-le refroidir. Ne l'utilisez pas pendant de longues périodes sans pause.

Quelle est la température de fonctionnement du BOSCH PKP 18 E ?

La température de fonctionnement du BOSCH PKP 18 E est d'environ 180 °C.

Puis-je utiliser d'autres types de colle avec le BOSCH PKP 18 E ?

Il est recommandé d'utiliser des cartouches de colle spécifiques pour le BOSCH PKP 18 E afin d'assurer un fonctionnement optimal et éviter d'endommager l'appareil.

Où puis-je trouver des pièces de rechange pour le BOSCH PKP 18 E ?

Les pièces de rechange peuvent être trouvées dans les magasins spécialisés en bricolage ou sur des sites de vente en ligne. Vérifiez également le site officiel de BOSCH pour des informations sur les pièces.

Le pistolet à colle émet une odeur étrange, que faire ?

Si vous sentez une odeur étrange, débranchez immédiatement l'appareil et laissez-le refroidir. Vérifiez la cartouche de colle pour s'assurer qu'elle n'est pas endommagée. Si le problème persiste, contactez le service client.

MODE D'EMPLOI PKP 18 E - REV 11-2008 BOSCH

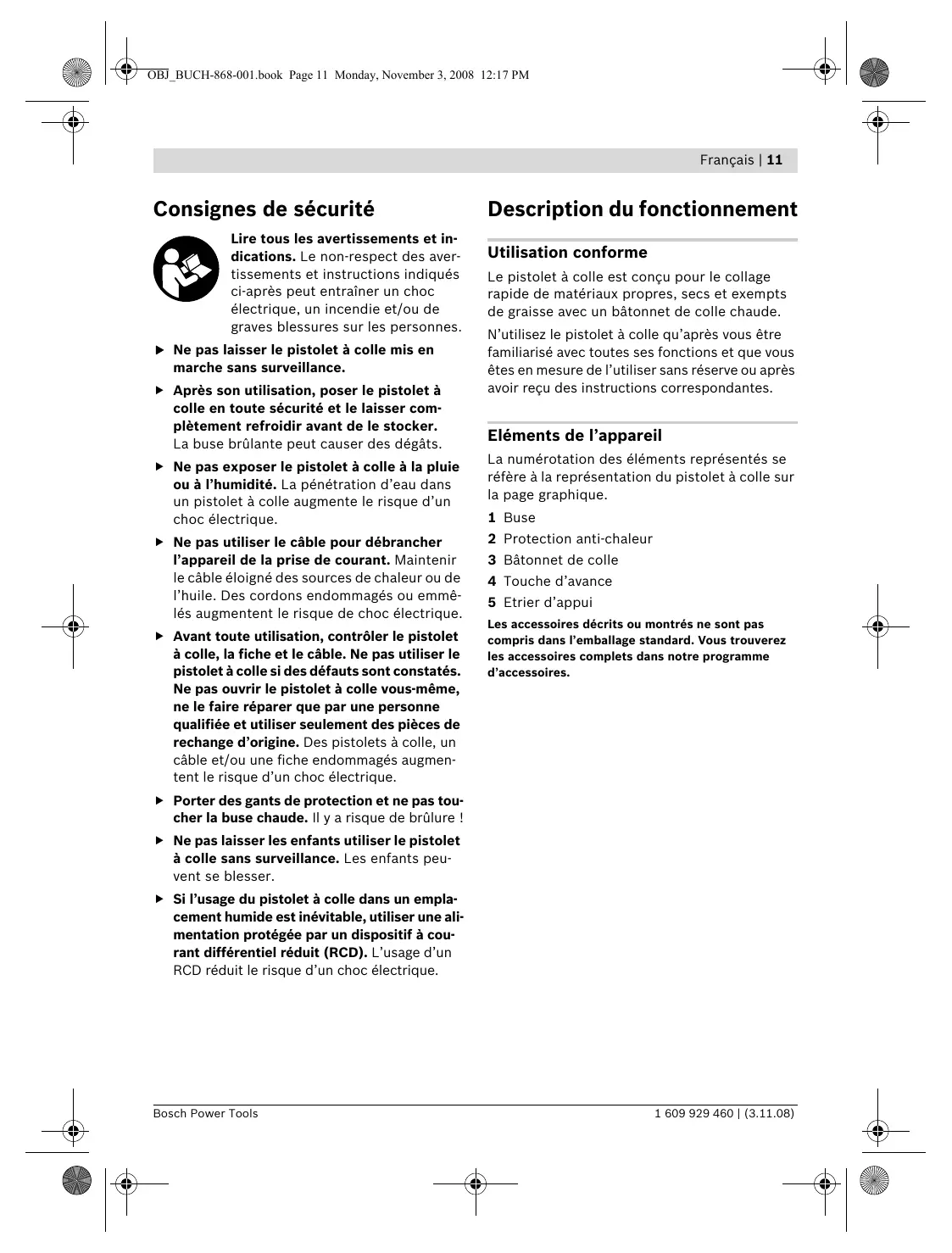

Consignes de sécurité

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Ne pas laisser le pistolet à colle mis en marche sans surveillance. Après son utilisation, poser le pistolet à colle en toute sécurité et le laisser complètement refroidir avant de le stocker. La buse brûlante peut causer des dégâts. Ne pas exposer le pistolet à colle à la pluie ou à l'humidité. La pénétration d'eau dans un pistolet à colle augmente le risque d'un choc électrique. Ne pas utiliser le câble pour débrancher l'appareil de la prise de courant. Maintenir le câble éloigné des sources de chaleur ou de l'huile. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Avant toute utilisation, contrôler le pistolet à colle, la fiche et le câble. Ne pas utiliser le pistolet à colle si des défauts sont constatés. Ne pas ouvrir le pistolet à colle vous-même, ne le faire réparer que par une personne qualifiée et utiliser seulement des pièces de rechange d'origine. Des pistolets à colle, un câble et/ou une fiche endommagés augmentent le risque d'un choc électrique. Porter des gants de protection et ne pas toucher la buse chaude. Il y a risque de brûture! Ne pas laisser les enfants utiliser le pistolet à colle sans surveillance. Les enfants peuvent se blesser. Si l'usage du pistolet à colle dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel réduit (RCD). L'usage d'un RCD réduit le risque d'un choc électrique.

Utilisation conforme

Le pistolet à colle est conçu pour le collage rapide de matériaux propres, secs et exempts de GRAISSÉ avec un bâtonnet de colle chaude.

N'utilisez le pistolet à colle qu'après vous être familiarisé avec toutes ses fonctions et que vous êtes en mesure de l'utiliser sans réserve ou après avoir reçu des instructions correspondantes.

Éléments de l'appareil

La numérotation des éléments représentés se réfère à la représentation du pistolet à colle sur la page graphique.

1 Buse 2 Protection anti-chaleur 3 Bâtonnet de colle 4 Touche d'avance 5 Etrier d'appui

Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard. Vous trouvez les accessoires complets dans notre programme d'accessoires.

Section*{Caractéristiques techniques}

Pistolet à colle	PKP 18 E
N° d'article		0 603 264 5..
Puisance nominaleabsorbiee
- Chauffage	W	200
- Maintien de la chaleur	W	16
Temps de préchauffage	min	7
Température de la colle	°C	200
Puisance de collage	g/min	20
Diamètre du bâtonnetde colle	mm	11
Longueur du bâtonnetde colle	mm	45-200
Poids suivant EPTA-Procedure 01/2003	kg	0,35
Classe de protection		☐/II

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Respecter impérativement le nombre d'article se trouvant sur la plaque signalétique du pistolet à colle. Les désignations commerciales des différents pistolets à colle peuvent varier.

Montage

Vissez une buse 1. Enforcez l'étrier d'appui 5 dans les encoches se trouvant sur les deux côtés du pistolet à colle.

Mise en service

Tenez compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique du pistolet à colle. Les pistolets à colle marqués 230 V peuvent également être mis en service sous 220 V.

Mise en marche/arrêt (voir figure a)

Pour la mise en service du pistolet à colle, enfoncez la fiche du secteur dans la prise.

Laissez le pistolet à colle se réchauffer pendant 7 min. environ avant de commencer le travail. Déposez le pistolet à colle conformément à la figure sur l'étrier d'appui 5.

Pour arrêter le pistolet à colle, retirez la fiche du secteur de la prise.

Après son utilisation, posez le pistolet à colle en toute sécurité et le laissez complètement refroidir avant de le stocker. La buse brûlante peut causer des dégâts.

Instructions d'utilisation

Retirez la fiche de secteur de la prise de courant pendant des pauses de travail prolongées. Protégez les personnes et les animaux de la colle chaude et de la pointe de la buse. La colle et la pointe de la buse atteignent 200°C, il y a danger de brûlures. Au cas où de la colle brûlante entrerait en contact avec la peau, mettez l'endroit brûlé immédiatement sous un jet d'eau froide pendant quelques minutes. N'essayez pas d'enlever la colle de la peau.

Grâce au réservoir de chaleur, il est également possible d'utiliser le pistolet à colle même après l'avoir arrêté. Quand la colle qui s'écoule devient plus visqueuse, enfoncez la fiche de secteur à nouveau dans la prise de courant.

Préparations

La surface à coller doit être propre, sèche et exempte de gras. Poncez les surfaces lisses avant le collage.

N'utilisez pas de solvants inflammables pour nettoyer les surfaces collées. Les résidus de solvants peuvent s'enflammer en raison de la colle chaude ou alors conduire des vapeurs dangereuses.

La température ambiante et les pièces à coller ne doivent pas présenter des températures au-dessous de +5°C et au-dessus de +50°C.

Pour obtenir une meilleure adhérence, chauffez les matériaux qui se refroidissent rapidement (p. ex. l'acier), par exemple avec un ventilateur à air chaud.

Coller (voir figure b)

Laisser le pistolet à colle se réchauffer. Enoncez le batonnet de colle 3 approprié pour le matière par l'arête dans le pistolet à colle. Appuyez sur la touche d'avance 4 en appliquant une légère pression.

Appliquez la colle sous forme de points, et, pour coller des matériaux flexibles (p. ex. textiles), en zigzag.

Pressez les matériaux à coller immédiatement après avoir appliqué la colle pendant 30 s environ. L'endroit collé peut être chargé au bout d'un début de refroidissement de 5 min. environ.

Déposez le pistolet à colle entre les opérations de collage sur l'étrier d'appui 5.

Enlevez les résidus de colle après le refroidissement au moyen d’un couteau aigu. Le cas échéant, les endroits collés peuvent être détachés en les chauffant.

Il est possible de vernir les endroits collés.

Changement de buse

La buse 1 ne peut être collée que lorsque l'appareil est chaud. À cet effet, chauffez le pistolet pendant 2 min. environ.

• Portez des gants de protection lors du changement de la buse. Ne touchez la buse chauffée que par la protection anti-chaleur 2. Il y a danger de brûlure auprès de la pointe de buse chaude.

Serrez à la main la nouvelle buse 1.

Nettoyage et entretien

Avant d'effectuer des travaux sur le pistolet à colle, retirez la fiche de la prise du courant. Maintenez propre le pistolet à colle afin d'assurer un travail impeccable et sûr.

Il n'est pas possible de retirer par l'arrière un bâtonnet de colle monté dans le pistolet à colle.

Si, malgré tous les soins apportés à la fabrication et au contrôle du pistonlet à colle, celui-ci représentait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BOSCH.

Pour toute commande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d'article à dix chiffres du pistonlet à colle indiqué sur la plaque signalétique.

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.

Service Après-Vente Électroportatif

126, rue de Stalingrad

93705 Drancy Cedex

Tel. : [phone]

Fax: [phone]

E-Mail:

[e-mail]

N° Vert : [phone]

www. bosch. fr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel.: [phone]

Fax: [phone]

Élimination des déchets

Les pistolets à colle, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne pas jeter votre pistolet à colle avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa réalisation

sation dans les lois nationales, les outils electroportatifs dont on ne peut plus se servir doivent etre séparés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.
