PKP 18 E - REV 11-2008 - Sıcak tutkal tabancası BOSCH - Ücretsiz kullanım kılavuzu

Ürün tipi	Elektrikli tutkal tabancası
Marka	BOSCH
Model	PKP 18 E
Besleme	Şebeke 220-240 V, 50/60 Hz
Anma gücü (ısıtma)	200 W
Sıcaklık koruma gücü	16 W
Ön ısıtma süresi	Yaklaşık 7 dakika
Tutkal sıcaklığı	200 °C
Tutkal akış hızı	20 g/dak
Uyumlu tutkal çubuk çapı	11 mm
Uyumlu tutkal çubuk uzunluğu	45 - 200 mm
Ağırlık (EPTA 01/2003'e göre)	0,35 kg
Koruma sınıfı	II (çift yalıtım)
Kablo uzunluğu	Yaklaşık 2 m (tahmini)
Boyutlar (U x G x Y)	Yaklaşık 20 x 5 x 8 cm (tahmini)
Ağızlık	Çıkarılabilir metal ağızlık, ısı koruması
Destek braketi	Entegre, güvenli yerleştirme için
Bakım ve temizlik	Temizlemeden önce fişi çekin; soğumuş tutkal kalıntılarını bıçakla çıkarın
Güvenlik	Gözetimsiz bırakmayın, yanma riski, eldiven giyin
Yedek parçalar	Ağızlık, tutkal çubukları; Bosch servisi ile iletişime geçin
Öngörülen kullanım	Temiz, kuru ve yağsız malzemelerin hızlı yapıştırılması

Sık sorulan sorular - PKP 18 E - REV 11-2008 BOSCH

Bosch PKP 18 E ile hangi tip tutkal çubuğu kullanmalıyım?

11 mm çapında ve 45 ile 200 mm arası uzunlukta tutkal çubukları kullanın. 200 °C sıcaklığa uygun olduklarından emin olun.

Tutkal tabancasının ısınması ne kadar sürer?

Ön ısıtma süresi yaklaşık 7 dakikadır. Tabancayı ilk kez kullanmadan önce veya uzun bir aradan sonra bu süreyi bekleyin.

Kullanımdan sonra tutkal tabancasını nasıl temizlerim?

Cihazı tamamen soğumaya bırakın, ardından keskin bir bıçak yardımıyla tutkal kalıntılarını çıkarın. Yanıcı solventler kullanmayın.

Tabancayı nemli yüzeylerde kullanabilir miyim?

Hayır, yapıştırılacak yüzeyler temiz, kuru ve yağsız olmalıdır. Nem, yapışmayı azaltır ve sıçramalara neden olabilir.

Sıcak tutkalın cilde teması halinde ne yapmalıyım?

Yanık bölgeyi hemen birkaç dakika soğuk su altında tutun. Tutkalı deriden çıkarmaya çalışmayın.

Tabancanın ağızlığını nasıl değiştiririm?

Tabancayı yaklaşık 2 dakika ısıtın, ardından ısı koruması ve koruyucu eldivenler kullanarak sıcak ağızlığı sökün ve yeni ağızlığı elle sıkın.

Tabanca gözetimsiz olarak prize takılı kalabilir mi?

Hayır, tabancayı asla gözetimsiz açık bırakmayın. Kullanımdan sonra fişini çekin ve tamamen soğuyana kadar destek braketine koyun.

Bu tabancayla hangi malzemeleri yapıştırabilirim?

Bu tabanca ahşap, plastik, tekstil, karton gibi malzemeleri yapıştırmak için tasarlanmıştır. Yüzeylerin temiz ve sıcak tutkala uygun olduğundan emin olun.

Tabancanın ömrünü uzatmak için nasıl bakım yapmalıyım?

Ağızlığı ve dış yüzeyi düzenli olarak temizleyin. Darbelerden kaçının ve kuru bir yerde saklayın. Gerekirse cihazı Bosch servisine kontrol ettirin.

Bosch PKP 18 E için yedek parçaları nerede bulabilirim?

Bosch satış sonrası servisi (elektrikli el aletleri servisi) ile iletişime geçin veya orijinal yedek parçalar için Bosch web sitesine bakın.

KULLANIM KILAVUZU PKP 18 E - REV 11-2008 BOSCH

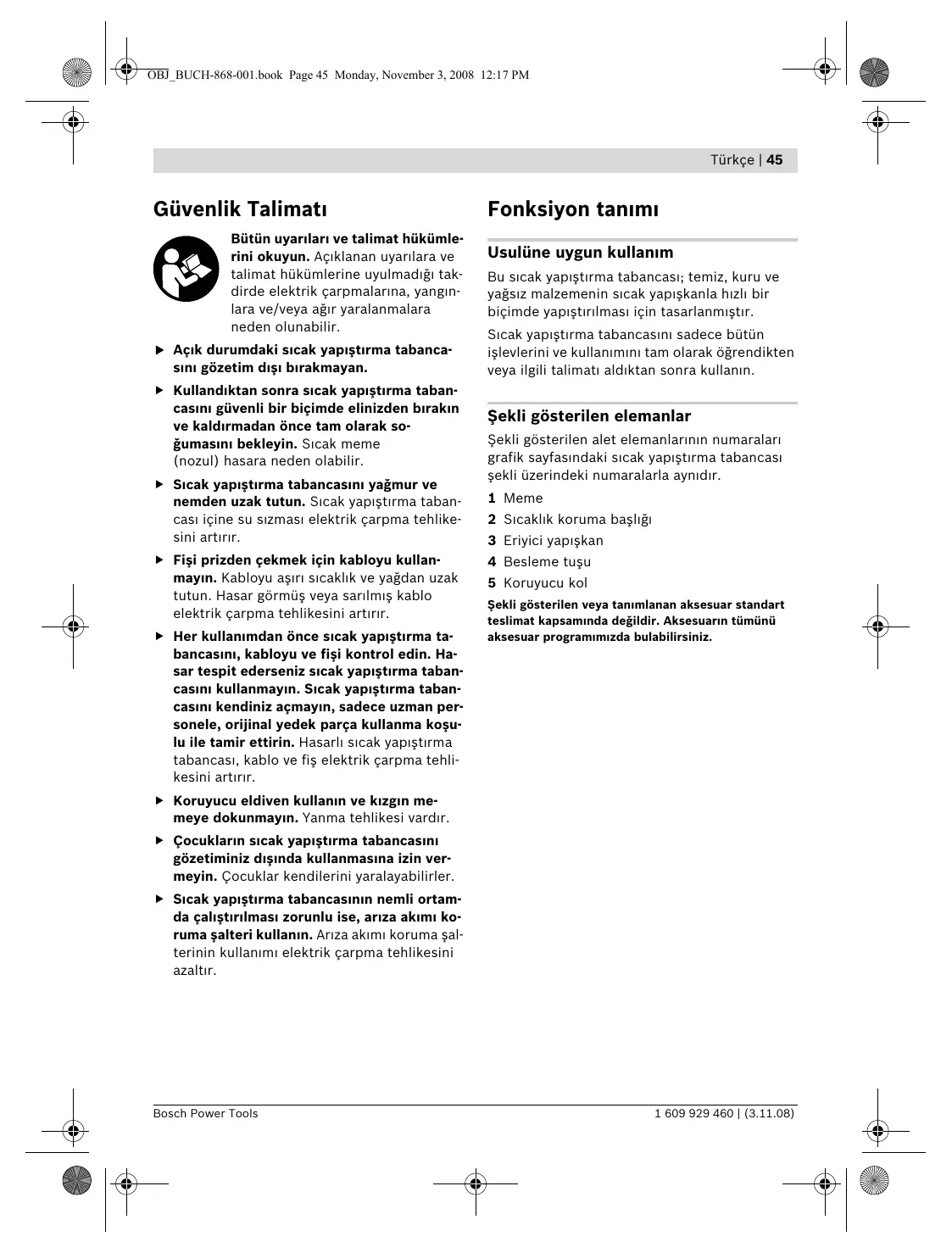

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

▶ Açık durumdaki sıcak yapıştırma tabancasını gözetim dışı bırakmayın. Kullandıktan sonra sıcak yapıştırma tabancasını güvenli bir biçimde elinizden bırakın ve kaldırmadan önce tam olarak soğumasını bekleyin. Sıcak meme (nozul) hasara neden olabilir. Sıcak yapıştırma tabancasını yağmur ve nemden uzak tutun. Sıcak yapıştırma tabancasının içine su sızması elektrik çarpma tehlikesini artırır. Fişi prizden çekmek için kabloyu kullanmayın. Kabloyu aşırı sıcaklık ve yağdan uzak tutun. Hasar görmüş veya sarılmış kablo elektrik çarpma tehlikesini artırır. Her kullanımdan önce sıcak yapıştırma tabancasını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz sıcak yapıştırma tabancasını kullanmayın. Sıcak yapıştırma tabancasını kendiniz açmayın, sadece uzman personele, orijinal yedek parça kullanma koşulu ile tamir ettirin. Hasarlı sıcak yapıştırma tabancası, kablo ve fiş elektrik çarpma tehlikesini artırır. ▶ Koruyucu eldiven kullanın ve kızgın memeye dokunmayın. Yanma tehlikesi vardır. Çocukların sıcak yapıştırma tabancasını gözetiminiz dışında kullanmasına izin vermeyin. Çocuklar kendilerini yaralayabilirler. Sıcak yapıştırma tabancasını nemli ortamda çalıştırmak zorunlu ise, arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Fonksiyon tanımı

Usulüne uygun kullanım

Bu sıcak yapıştırma tabancası; temiz, kuru ve yağsız malzemenin sıcak yapışkanla hızlı bir biçimde yapıştırılması için tasarlanmıştır.

Sıcak yapıştırma tabancasını sadece bütün işlevlerini ve kullanımını tam olarak öğrendikten veya ilgili talimatı aldıktan sonra kullanın.

Şekli gösterilen elemanlar

Şekli gösterilen alet elemanlarının numaraları grafik sayfasındaki sıcak yapıştırma tabancası şekli üzerindeki numaralarla aynıdır.

1 Meme 2 Sıcaklık koruma başlığı 3 Eriyici yapışkan 4 Besleme tuşu 5 Koruyucu kol

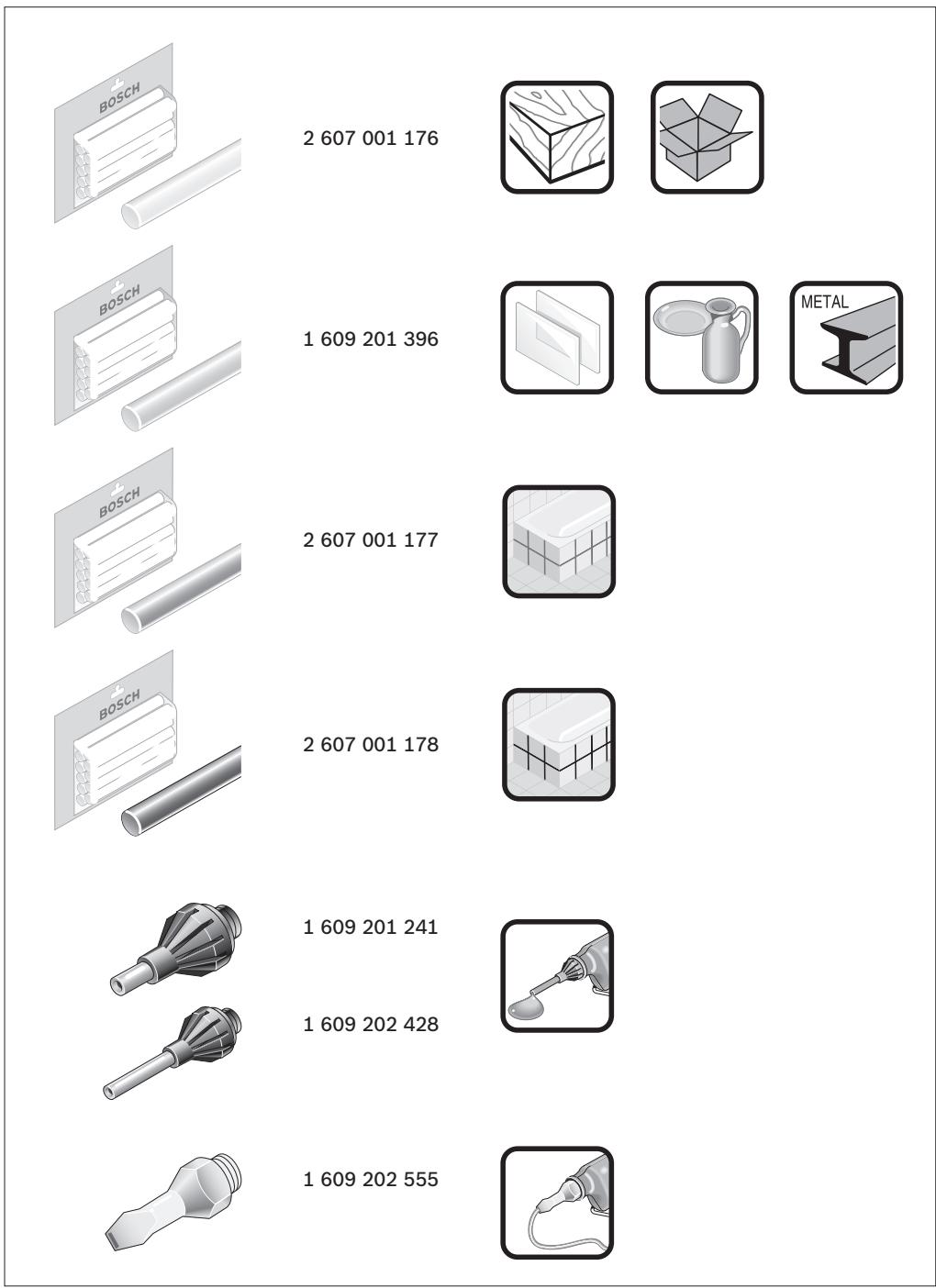

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarları aksesuar programımızda bulabilirsiniz.

46 | Türkçe

Teknik veriler

Sıçak:yapınirma tabancasi	PKP 18 E
Ürün kodu	0603 264 5..
Giriş Güncü
- Isitma	W	200
- Sıçak tutma	W	16
Isitma süresi	dak	7
Yapişirma,isçakkıngı	°C	200
Yapişirma perfor- mansı	gr/dak	20
Eriyici:yapınkan capı	mm	11
Eriyici:yapınkan uzun- luğu	mm	45-200
Ağırkıngı EPTA-Proce- dure 01/2003'e,gore	kg	0,35
Koruma sinificant		☐/II

Veriler [U] 230/240 V'luk ana gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir.

Lütfen sıcak yapıştırma tabancanızın tip etiketi üzerindeki ürün koduna dikkat edin. Münferit sıcak yapıştırma tabancalarının ticari kodları değişik olabilir.

Montaj

Memeyi (nozulu) vidalayın. Koruyucu kolu, sıcak yapıştırma tabancasının iki yanındaki oluklara takın.

İşletim

Çalıştırma

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi, sıcak yapıştırma tabancasının tip etiketindeki verilere uymalıdır. 230 V ile işaretlenen sıcak yapıştırma tabancaları 220 V'la da çalıştırılabilir.

Açma/kapama (Bakınız: Şekil A)

Sıcak yapıştırma tabancasını açmak için şebeke fişini prize takın.

Çalışmaya başlamadan önce sıcak yapıştırma tabancasının yaklaşık 7 dakika ısınmasını bekleyin. Bunu yapmak için sıcak yapıştırma tabancasını şekilde gösterildiği gibi koruyucu kol 5 üzerine yerleştirin.

Sıcak yapıştırma tabancasını kapatmak için şebeke fişini prizden çekin.

Kullandıktan sonra sıcak yapıştırma tabancasını güvenli bir biçimde elinizden bırakın ve kaldırmadan önce tam olarak soğumasını bekleyin. Sıcak meme (nozul) hasara neden olabilir.

Çalışırken dikkat edilecek hususlar

İşe uzun süre ara verdiğinizde şebeke fişini prizden çekin. Kişileri ve hayvanları kızgın yapışkandan ve meme ucundan koruyun. Yapışkan ve meme ucu 200°C'ye kadar ısınabilir, yanma tehlikesi vardır. Kızgın yapışkan cildinize temas edecek olursa, temas yerini birkaç dakika soğuk su altında tutun. Yapışkanı cildinizden çıkarmayı denemeyin.

Isı koruması sayesinde sıcak yapıştırma tabancası ısındıktan sonra kapatılarak da kullanılabilir. Dışarı çıkan yapışkan kalınlaşınca şebeke fişini tekrar prize takın.

Yapıştırma işlemine hazırlık

Yapıştırılacak yüzeyler temiz, kuru ve yağsız olmalıdır. Parlak yüzeyleri yapıştırma işleminden önce kabartın.

Yapıştırılacak yüzeyleri temizlemek için yanıcı çözücü madde kullanmayın. Çözücü madde kalıntıları kızgın yapışkan nedeniyle alev alabilir veya sağlığa zararlı buharlar çıkarabilirler.

Ortam ve yapıştırılacak iş parçalarının sıcaklığı +5 dereceden soğuk ve +50 dereceden sıcak olmamalıdır.

Hızlı soğuyan malzemeyi (örneğin çeliği) daha iyi yapışma sağlamak üzere, örneğin bir sıcak hava tabancası ile ısıtın.

Yapıştırma (Bakınız: Şekil B)

Sıcak yapıştırma tabancasını ısıtın. Malzemeye uygun eriyici yapışkanı 3 arka taraftan sıcak yapıştırma tabancasına yerleştirin. Besleme tuşuna 4 makul bir kuvvetle basın.

Yapışkanı noktasal olarak sürün, yapıştırma esnasında esneme yapan malzemede (örneğin tekstil malzemesinde) zigzaglı sürün.

Yapışacak malzemeyi yapışkanı sürdükten hemen sonra yaklaşık 30 saniye birbirine bastırın. Yaklaşık 5 dakikalık soğuma süresinden sonra yapışan yere yük binebilir.

Yapıştırma işlemleri arasında sıcak yapıştırma tabancasını koruyucu kol 5 üzerine bırakın.

Yapışkan kalıntılarını soğuduktan sonra keskin bir bıçakla çıkarın. Yapıştırılan yerler gerektiğinde ısıtma yoluyla tekrar açılabilir.

Yapıştırılan yerler laklanabilir.

Meme değiştirme

Meme 1 sadece sıcak durumda değiştirilebilir. Bunun için sıcak yapıştırma tabancasını yaklaşık 2 dakika ısıtın.

Meme değiştirirken koruyucu iş eldivenleri kullanın. Kızgın memeleri sadece sıcaklık koruma başlığından 2 tutun. Kızgın meme ucu yanma tehlikesi oluşturur.

Yeni memeyi 1 elinizle sıkın.

Bakım ve servis

Bakım ve temizlik

Sıcak yapıştırma tabancasında herhangi bir çalışma yapmadan önce her defasında şebeke fişini prizden çekin. İyi ve güvenli bir biçimde çalışabilmek için sıcak yapıştırma tabancasını temiz tutun.

Yerleştirilmiş bulunan bir eriyici yapışkan, sıcak yapıştırma tabancasının arkasından çekilerek çıkarılamaz.

Dikkatli üretim ve test yöntemlerine rağmen sıcak yapıştırma tabancası arıza yapacak olursa, onarımı mutlaka Bosch Elektrikli El Aletleri için yetkili bir serviste yaptırın.

Lütfen bütün başvuru ve yedek parça siparişlerinizde sıcak yapıştırma tabancasının tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşlere ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Sıcak yapıştırma tabancası, aksesuar ve ambalaj malzemesi çevre dostu yeniden dönüşüm merkezine yollanmalıdır.

Sıcak yapıştırma tabancasını evsel çöplerin içine atmayın!

2002/96/AT yönetmeliği ve bunun ulusal hukuka uyarlanmış hükümleri uyarınca kullanım ömrünü tamamlamış elektrikli ve elektronik

aletler ayrı ayrı toplanmak ve çevre dostu tasfiye için geri dönüşüm merkezine yollanmak zorundadır.

Değişiklik haklarımız saklıdır.
