Produkttyp	Elektrisk limpistol
Märke	BOSCH
Modell	PKP 18 E
Strömförsörjning	Nätanslutning 220-240 V, 50/60 Hz
Märkeffekt (uppvärmning)	200 W
Temperaturhållningseffekt	16 W
Förvärmningstid	Cirka 7 minuter
Limmets temperatur	200 °C
Limflöde	20 g/min
Diameter på kompatibel limstift	11 mm
Längd på kompatibel limstift	45 till 200 mm
Vikt (enligt EPTA 01/2003)	0,35 kg
Skyddsklass	II (dubbel isolering)
Kabellängd	Cirka 2 m (uppskattning)
Mått (L x B x H)	Cirka 20 x 5 x 8 cm (uppskattning)
Munstycke	Avtagbart metallmunstycke, värmeskydd
Stödbygel	Inbyggd, för säker placering
Underhåll och rengöring	Koppla ur före rengöring; avsvalnade limrester avlägsnas med kniv
Säkerhet	Lämna inte utan uppsikt, risk för brännskada, använd handskar
Reservdelar	Munstycke, limstift; kontakta Bosch service
Avsedd användning	Snabb limning av rena, torra och avfettade material

Vanliga frågor - PKP 18 E - REV 11-2008 BOSCH

Vilken typ av limstift ska användas med Bosch PKP 18 E?

Använd limstift med diameter 11 mm och längd mellan 45 och 200 mm. Se till att de är anpassade för en temperatur på 200 °C.

Hur lång tid tar det för pistolen att värmas upp?

Förvärmningstiden är cirka 7 minuter. Vänta denna tid innan du använder pistolen för första gången eller efter längre uppehåll.

Hur rengör man limpistolen efter användning?

Låt apparaten svalna helt, ta sedan bort limrester med en vass kniv. Använd inte lättantändliga lösningsmedel.

Kan jag använda pistolen på fuktiga ytor?

Nej, ytorna som ska limmas måste vara rena, torra och fria från fett. Fukt minskar vidhäftningen och kan orsaka stänk.

Vad gör jag om varmt lim kommer i kontakt med huden?

Doppa det brännskadade området omedelbart i kallt vatten i flera minuter. Försök inte ta bort limmet från huden.

Hur byter man munstycket på pistolen?

Värm pistolen i cirka 2 minuter, skruva sedan med hjälp av värmeskydd och skyddshandskar loss det varma munstycket och dra åt det nya munstycket för hand.

Kan pistolen lämnas inkopplad utan uppsikt?

Nej, lämna aldrig pistolen påslagen utan uppsikt. Efter användning, koppla ur den och placera den på sin stödbygel tills den svalnat helt.

Vilka material kan jag limma med denna pistol?

Denna pistol är avsedd för limning av material som trä, plast, textil, kartong etc. Se till att ytorna är rena och lämpliga för varmlim.

Hur underhåller jag pistolen för att förlänga dess livslängd?

Rengör munstycket och utsidan regelbundet. Undvik stötar och förvara den på en torr plats. Låt Bosch service utföra service vid behov.

Var hittar jag reservdelar till Bosch PKP 18 E?

Kontakta Bosch kundservice (service för elverktyg) eller besök Bosch webbplats för originalreservdelar.

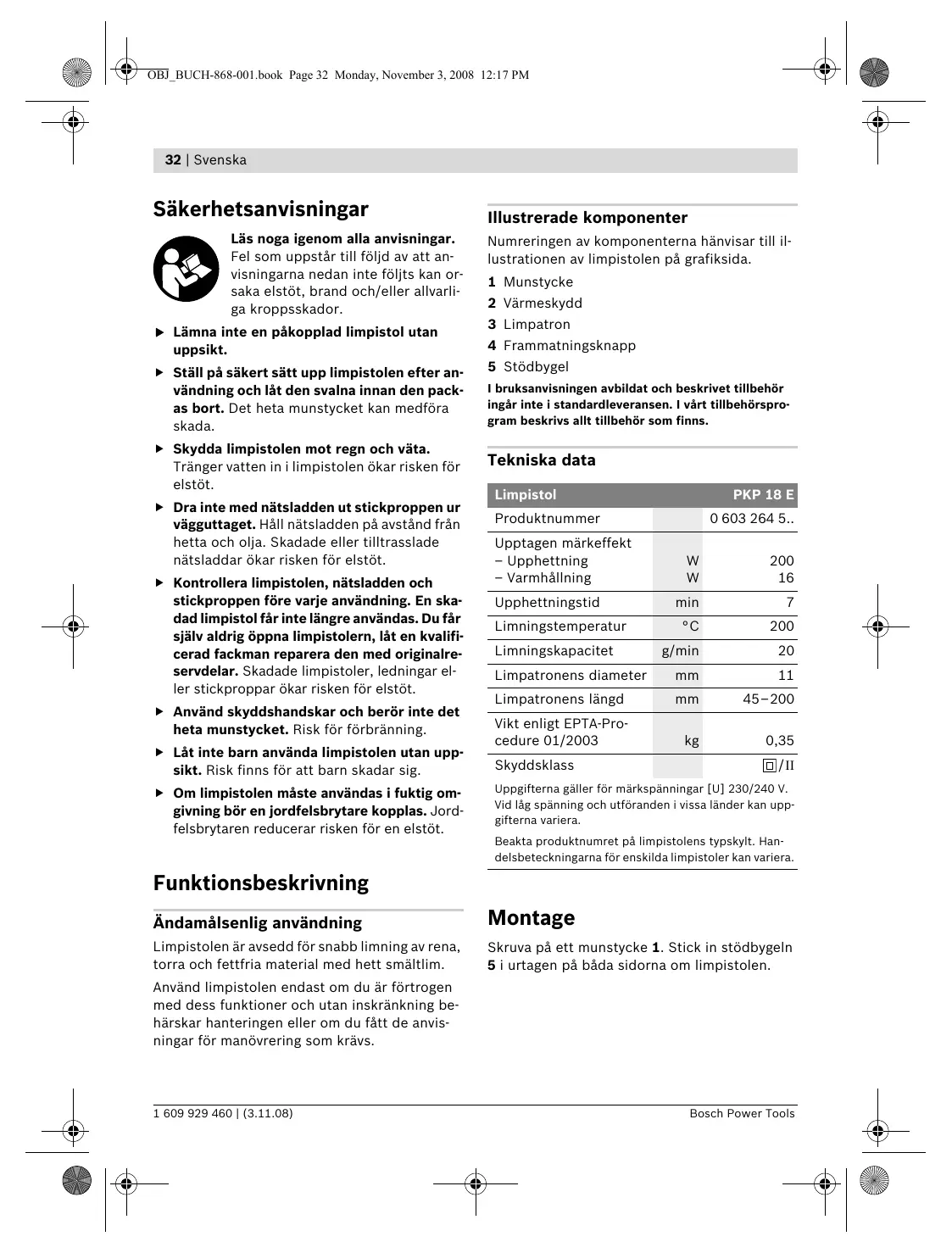

BRUKSANVISNING PKP 18 E - REV 11-2008 BOSCH

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Lämna inte en påkopplad limpistol utan uppsikt. Ställ på säkert sätt upp limpistolen efter användning och låt den svalna innan den packas bort. Det heta munstycket kan medföra skada. Skydda limpistolen mot regn och väta. Tränger vatten in i limpistolen ökar risken för elstöt. Dra inte med nät sladden ut stickproppen ur vägguttaget. Håll nät sladden på avstånd från hetta och olja. Skadade eller tilltrasslade nät sladdar ökar risken för elstöt. Kontrollera limpistolen, nät sladden och stickproppen före varje användning. En skadad limpistol får inte längre användas. Du får själv aldrig öppna limpistolen, låt en kvalificerad fackman reparera den med originalreservdelar. Skadade limpistoler, ledningar eller stickproppar ökar risken för elstöt. Använd skyddshandskar och berör inte det heta munstycket. Risk för brännskada. Låt inte barn använda limpistolen utan uppsikt. Risk finns för att barn skadar sig. Om limpistolen måste användas i fuktig omgivning bör en jordfelsbrytare kopplas. Jordfelsbrytaren reducerar risken för en elstöt.

Ändamålsenlig användning

Limpistolen är avsedd för snabb limning av rena, torra och fettfria material med hett smältlim.

Använd limpistolen endast om du är förtrogen med dess funktioner och utan inskränkning behärskar hanteringen eller om du fått de anvisningar för manövrering som krävs.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av limpistolen på grafiksidan.

1 Munstycke 2 Värmeskydd 3 Limpatron 4 Frammatningsknapp 5 Stödbygel

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Limpistol		PKP 18 E
Produktnummer		0 603 264 5..
Upptagen märkeffekt
- Upphettning	W	200
- Varmhällning	W	16
Upphettningstid	min	7
Limningstermperatur	°C	200
Limningskapacitet	g/min	20
Limpatronens diameter	mm	11
Limpatronens langd	mm	45–200
Vikt enligt EPTA-Procedure 01/2003	kg	0,35
Skyddsklass		☐/II
Uppgifterna gäller für märkspänningar [U] 230/240 V. Vid lög spänning och utföranden i vissaalander kan upp-gifterna variera.
Beakta produktnumret på limpistolens typskylt. Handelsbeteckningarna für enskilda limpistoler kan variera.

Montage

Skruva på ett munstycke 1. Stick in stödbygeln 5 i urtagen på båda sidorna om limpistolen.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på limpistolens typskylt. Limpistoler märkta med 230 V kan även anslutas till 220 V.

In- och urkoppling (se bild A)

För inkoppling av limpistolen, stick stickproppen i vägguttaget.

Låt limpistolen hettas upp ca 7 min innan arbetet påbörjas. Ställ upp limpistolen som bilden visar på stödbygeln 5.

För urkoppling av limpistolen, dra stickproppen ur vägguttaget.

Ställ på säkert sätt upp limpistolen efter användning och låt den svalna innan den packas bort. Det heta munstycket kan medföra skada.

Arbetsanvisningar

Dra alltid ut stickproppen före längre arbetsavbrott. Håll personer och djur på betryggande avstånd från det heta limmet och munstyckstappen. Limmet och munstyckstappen blir mycket heta, 200°C, och därför finns risk för brännskada. Om hett lim berör huden, håll partiet några minuter under en kall vattenstråle. Försök inte avlägsna limmet från huden.

Tack vare värmeackumulatorn kan uppvärmd limpistol en viss tid användas även frånkopplad. När limmet blir trögflytande, sätt stickproppen åter i vägguttaget.

Limningsförberedelser

Ställen som limmas måste vara rena, torra och fettfria. Rugga före limning upp blanka ytor.

Använd inte brännbara lösningsmedel för rengöring av ställen som ska limmas. Det heta limmet kan antända rester av lösningsmedlet och alstra farliga ångor.

Temperaturen i omgivningen och på arbetsstyckena som ska limmas får inte underskrida +5°C och inte överskrida +50°C.

Värm upp material som snabbt avkyls (t.ex. stål) t.ex. med en varmluftspistol för bättre vidhäftning.

Limning (se bild B)

Hetta upp limpistolen. Skjut bakifrån in lämplig limpatron 3 i limpistolen. Tryck med måttligt tryck på frammatningsknappen 4.

Applicera limmet i normala punkter, vid limning av flexibelt material (t.ex. textil) i sicksacklinje.

Tryck efter applicering av limmet genast ihop materialet i ca 30 sekunder. Efter ca 5 minuters avkylning kan limmat ställe belastas.

Ställ mellan limningarna upp limpistolen på stödbygeln 5.

Avlägsna limrester sedan de svalnat med en skarp kniv. Limfogarna kan vid behov åter lösas genom upphettning.

Limmade ställen kan lackeras.

Byte av munstycke

Munstycket 1 kan bytas ut endast när det är varmt. Värm upp limpistolen ca 2 minuter.

Använd skyddshandskar vid munstycksbyte. Grip tag i munstycket endast vid värmeskyddet 2. Munstyckets topp är het och kan leda till brännskada.

Dra för hand fast munstycket 1.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur vägguttaget innan arbetet utförs på limpistolen. Håll limpistolen ren för bra och säkert arbete.

En insatt limpatron 3 kan inte tas bort bakåt ur limpistolen.

Om limpistolen trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnumret som består av 10 siffror och som finns på limpistolens typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Verktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte limpistolen i hushållsavfall!

Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell

rätt måste oanvändbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.
